SY/T 7622—2021.
1范围
SY/T 7622规定了缆控分层注水的技术要求、施工程序、完井验收、测试资料验收、运行维护及健康、安全和环境的要求。
SY/T 7622适用于缆控式分层注水工艺的现场施工及作业。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件,不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 20970—2015石油天然气工业井下工县―封隔器和桥塞
GB/T 22513—2013石油天然气工业钻井和采油设备井口装置和采油树SY/T 5587.5—2018 常规修井作业规程第5部分:井下作业井筒准备SY/T 5727井下作业安全规程
sY/T 5733——2016注水井完井作业及分层注水测试调配方法sY/T 6675井下流量计校准方法
3术语和定义
下列术语和定义适用于本文件。
3.1
缆控分层注水技术cable-confrol zonal water injection technology
应用单芯电缆及载波传输技术为井下绩控配水器供电，以及提供缆控配水器和地面控制装置或远程控制系统双向通信，达到分层注水状态下层段流量、压力、水嘴开度及温度参数实时采集和层段注水量的实时调整的工艺技术。
3.2
缆控配水器cable-control water distributor
一种具备流量调控，流量、压力、水嘴开度和温度检测功能的，可通过单芯电缆与地面控制装置通信的井下配水工具。
3.3
地面控制装置surface control set
一种利用单芯电缆为缆控配水器供电，并与缆控配水器实现双向通信功能的控制装置。

ICS75.020
CCSE14

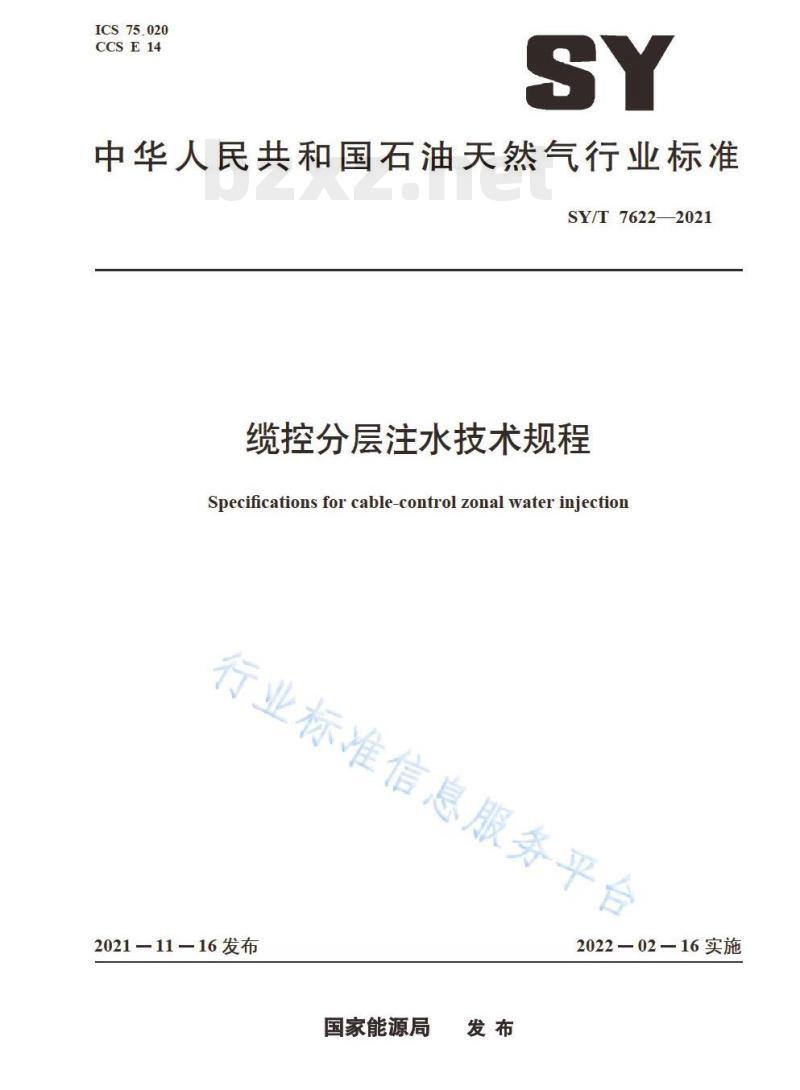

中华人民共和国石油天然气行业标准SY/T76222021
缆控分层注水技术规程
Specifications for cable-control zonal water injection行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台

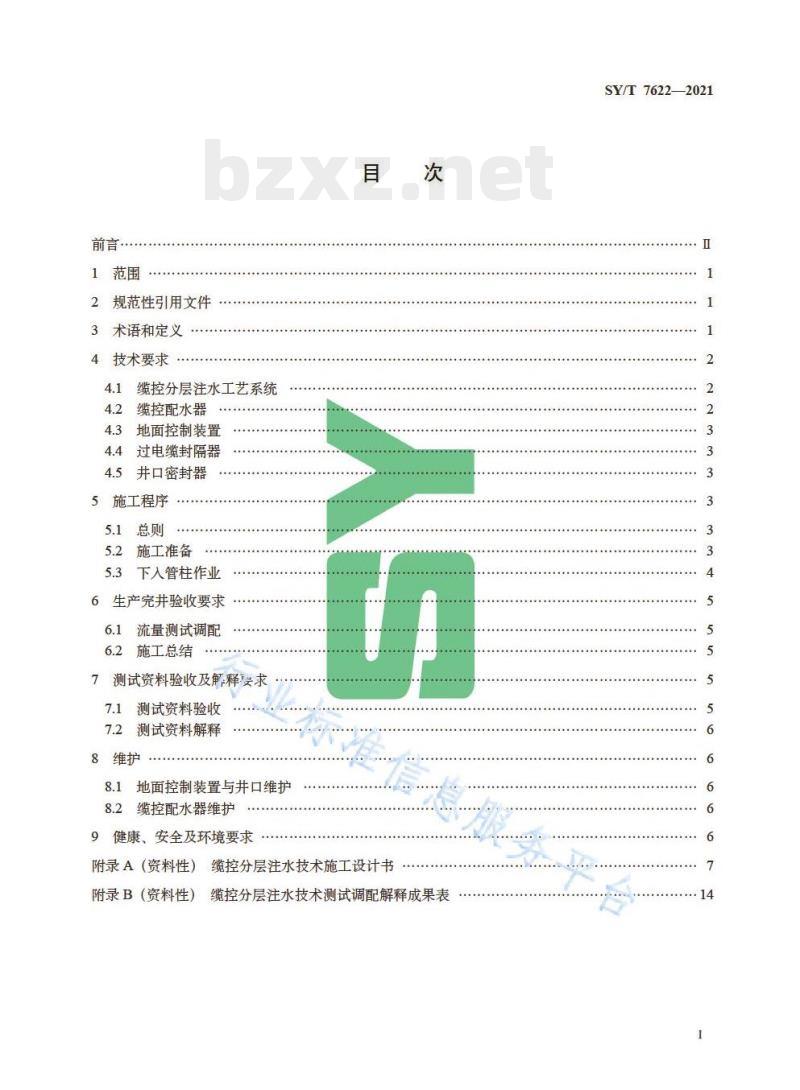

1范围
2规范性引用文件
3术语和定义
技术要求
缆控分层注水工艺系统
缆控配水器
地面控制装置
过电缆封隔器
井口密封器
施工程序
施工准备
5.3下入管柱作业
生产完并验收要求：
流量测试调配
施工总结
测试资料验收及解释要求
测试资料验收
测试资料解释bzxz.net
8维护
地面控制装置与井口维护
缆控配水器维护
9健康、安全及环境要求
缆控分层注水技术施工设计书
附录A（资料性）
附录B（资料性）缆控分层注水技术测试调配解释成果表SY/T7622—2021
SY/T7622—2021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会采油采气专业标准化委员会提出并归口。本文件起草单位：中国石油勘探开发研究院采油采气装备研究所、大庆油田有限责任公司采油工程研究院、中国石油大港油田石油工程研究院、中国石油天然气股份有限公司吉林油田分公司油气工程研究院、中国石油天然气股份有限公司华北油田分公司工程技术研究院、中国石油勘探开发研究院数模与软件中心、中国石油化工股份有限公司石油勘探开发研究院、中国海洋石油集团有限公司、中国石油天然气股份有限公司长庆油田分公司油气工艺研究院。本文件主要起草人：贾德利、王凤山、裴晓含、刘合、朱振坤、汪丽丽、段永强、张吉群、孙伟、张宏伟、舒畅、王全宾、赵淑霞、申强、刘义刚、刘敏、孟祥海、于九政。行业标准信息服务平台

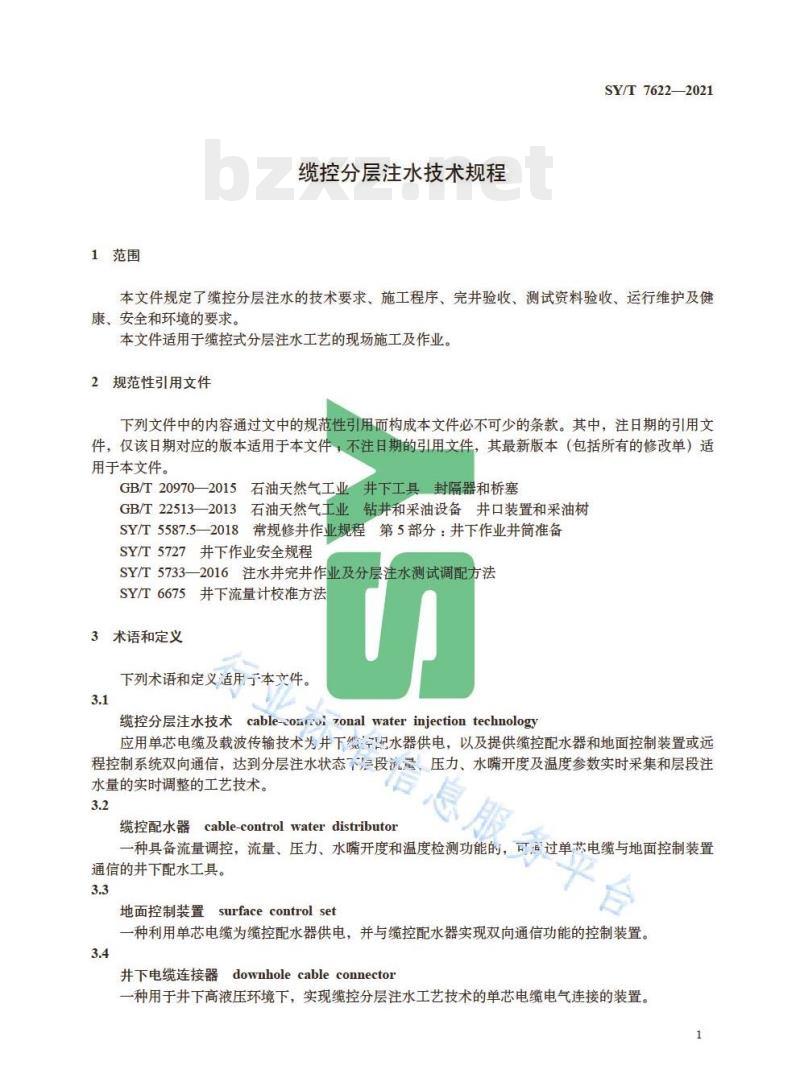

1范围
缆控分层注水技术规程
SY/T7622—2021
本文件规定了缆控分层注水的技术要求、施工程序、完井验收、测试资料验收、运行维护及健康、安全和环境的要求。
本文件适用于缆控式分层注水工艺的现场施工及作业2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T209702015石油天然气工业井下工具封隔器和桥塞GB/T22513—2013石油天然气工业钻井和采油设备井口装置和采油树SY/T5587.5—2018常规修井作业规程第5部分：井下作业井筒准备SY/T5727井下作业安全规程
SY/T5733—2016注水井完井作业及分层注水测试调配方法并下流量计校准方法
SY/T6675
3术语和定义
下列术语和定义适用于本文件。3.1
缆控分层注水技术cable-eonroi zonal waterinjection technology应用单芯电缆及载波传输技术为井下缆空配水器供电，以及提供缆控配水器和地面控制装置或远程控制系统双向通信，达到分层注水状态段流压力、水嘴开度及温度参数实时采集和层段注水量的实时调整的工艺技术。
缆控配水器cable-controlwaterdistributor一种具备流量调控，流量、压力、水嘴开度和温度检测功能的，可过单芯电缆与地面控制装置通信的井下配水工具。
地面控制装置surfacecontrol set-种利用单芯电缆为缆控配水器供电，并与缆控配水器实现双向通信功能的控制装置。3.4
井下电缆连接器downholecableconnector一种用于井下高液压环境下，实现缆控分层注水工艺技术的单芯电缆电气连接的装置。1
SY/T76222021
4技术要求
缆控分层注水工艺系统
缆控分层注水技术工艺系统示意图见图1，从下向上由导向丝堵、筛管、固定球座、缆控配水器、过电缆封隔器、井下电缆连接器、单芯电缆、井口密封器和地面控制装置组成。11
行业标准信息服务平台
标引序号说明：
一油管，
导向丝堵：
一筛管：
井下电缆连接器；
固定球座；
单芯电缆：
井口密封器；
-缆控配水器；
过电缆封隔器；
地面控制装置。
套管，
图1缆控分层注水技术工艺系统示意图缆控配水器
缆控配水器应至少具备注水井井下各层段实时注入量、水嘴嘴前和嘴后压力、温度、水嘴开度的监测功能。水嘴开度能够在线调节，具有过载保护功能。4.2.2缆控配水器内通径宜不小于40mm，以满足测并类仪器配套使用的要求。4.2.3缆控配水器最大外径应满足注水管柱的起下要求。4.2.4缆控配水器承受密封压力应不小于30MPa，以满足常规注入并承压要求。SY/T7622-—2021
4.2.5缆控配水器控制系统最低耐温指标应达到85℃或125℃或150℃三个工业级标准的其中之一；配水器层段流量计流量测试误差应不大于满量程的土3%，配水器嘴前和嘴后压力传感器测试误差应不大于满量程的±0.5%。
4.2.6缆控配水器工作寿命应不少于36个月。4.3地面控制装置
4.3.1电压应满足AC220V或AC380V的要求。4.3.2与外部设备通信应具有无线射频和有线CAN、RS485、RS232接口。4.3.3具有数据存储功能，储存量不小于1GB。4.3.4与缆控配水器通信速率不低于1200bps。4.3.5防爆应不低于EXIBT4等级，防护等级应不低于IP54。4.4过电缆封隔器
4.4.1应符合GB/T20970—2015中6.2.3的规定，且至少可穿越直径3.2mm的单芯电缆4.4.2内通径宜不小于40mm，以满足测井类仪器起下的要求。4.5井口密封器
使用条件应符合GB/T22513—2013中4.2的规定，且密封压力应不小于并口采油树许用压力。5施工程序
5.1总则
施工程序包括施工准备、折井口、井控措施及现场下人管柱作业程序。施工设计书内容和格式参见附录A。现场下入管柱作业程序直体说明见5.3标准信息
5.2施工准备
5.2.1过电缆封隔器准备
应确保已穿越电缆的过电缆封隔器电缆上下接头螺纹锁紧行过电缆封隔器上下接头螺纹锁紧作业，应打好背钳，防止内部电缆转动，并确认锁紧后电缆通情平常。天5.2.2缆控配水器准备
5.2.2.1缆控配水器层位设定：依据缆控分层注水技术施工设计的配水器下入层段编号，分配配水器与层段编号对应的物理代码。
5.2.2.2，设置缆控配水器开、关的状态，应保证最下层缆控配水器水嘴为打开状态，防止中途起管柱时油管内溢流
5.2.2.3缆控配水器与油管在地面连接后，应进行电气测试，确认配水器工作电压和电流满足设计要求。
SY/T7622-2021
5.2.3单芯电缆准备
应测试电缆的绝缘性能和阻抗，并确认电缆性能满足要求。5.2.4作业准备
应符合SY/T5733一2016中4.2的规定。5.2.5完井管柱组配要求
5.2.5.1应根据缆控分层注水技术施工设计，按SY/T5733—2016中4.3.3和4.3.6.1规定的管柱长度计算方法，组配完井管柱。
5.2.5.2配水工具组配宜选配长度合适的提升短节和变扣连接封隔器及缆控配水器，减少配水工具串中的接箍数量。
5.2.5.3完并组配质量要求应符合SY/T5733—2016中4.3.6的规定。5.2.6拆井口及井控措施
应符合SY/T5733—2016中4.3.1的规定。5.2.7井筒准备
按SY/T5733—2016中4.3.2的规定执行，验审管柱参见图A.1。5.2.8完井管柱下入准备
5.2.8.1根据现场作业情况，应将滑轮压钳、管柱、吊卡等发生干涉。电缆绞车安装在指定位置，避免在施工作业过程中电缆与液且在电缆绞车附近布置警戒线，设置“防止触电”警告标志。5.2.8.2应将电缆绞车使用地锚固定牢靠，5.2.8.3应将电缆安装在电缆绞车上，并将电缆穿过滑轮至井口5.2.8.4应重新丈量油赔，复核完井管柱设计。5.3下入管柱作业
下入完井管柱时，应在电缆有预紧力的情况下匀速下人，下入速度不大于20m/min。5.3.1
5.3.2当井斜角小于60°时，应在每个油管箍处使用油管接箍电缆保护器固定；当井斜角不小于60°时，应在每个油管接箍处使用油管接箍电缆保户器，宜在油管中部使用配套的电缆保护器。5.3.3下人缆控分层注水技术配水工具申见图A.2，步骤始于：a）应将导向丝堵、筛管、固定球座、油管、已分配物理代的配水器、油管短接、过电缆封隔器按完井管柱设计依次下人，并确认最下层配水器水嘴打开不态，b）每下入一层段配水器和封隔器，应测试缆控配水器电气系统工作状态，并确认配水器物理代码与层段编号一致；
e）单芯电缆穿越过电缆封隔器，应利用过电缆封隔器上下接头螺纹锁紧并密封，等电缆固定在封隔器的电缆通道内：
d）使用电缆连接器连接电缆时，电缆连接器不得在接箍处，且应将电缆连接器固定在油管上：e）完成配水工具申下入后，应测试所有缆控配水器电气系统工作状态，并确认配水器物理代码与层段编号一一对应。
5.3.4下入配水工具串顶部至井口油管：应按照组配的完井管柱，顺序下入油管及电缆，下入要求按4
SY/T7622-—2021
5.3.1执行，过程中每下人10根油管应测试所有配水器的电气系统工作状态，确保配水器可正常通信和工作。
5.3.5确认封隔器位置：完井管柱下人至并口后，宜进行封隔器位置校深，确保封隔器的封隔位置与设计位置一致。
5.3.6密封井口电缆：上提带油管挂的油管，应将电缆从井口四通套管闸门或预留井口出线端穿出，并采用井口密封器密封电缆。为了施工方便，宜将电缆剪断后穿出并密封，但应保证预留电缆的长度足够连接至地面控制装置。
5.3.7下放管柱，坐油管挂和井口采油树，完成井口密封。5.3.8连接地面控制装置和计算机，确认完并管柱电气系统可正常工作。5.3.9封隔器坐封：应保证配水器的水嘴全部处于关闭状态，按SY/T5733—2016中4.3.4的规定进行封隔器坐封。
5.3.10应再次确认完并管柱电气系统可正常工作。5.3.11封隔器验封步骤为：
a）采用间隔方式，依次打开缆控配水器水嘴至全开状态，其余层段维持关闭状态。b）对井口注水阀门依次进行“开”“关”“开”或“关”“开”“关”操作，每个工作状态应持续3min~5min。
）在进行“开”“关”“开”或“关”“开”“关”操作过程中，其中开井压力为正常注水压力，关井压力的大小应根据不同地区、不同井的地层条件而定，应有明显的压差。d）观测所有层段的水嘴嘴前压力、水嘴嘴后压力变化情况。如果打开层段缆控配水器的水嘴嘴后压力与相邻层段缆控配水器的水嘴嘴后压力差别明显，且不等于相邻层段的垂深水压，则判定为有效坐封，如果打开层段缆控配水器的水嘴嘴后压力与相邻层段缆控配水器的水嘴嘴后压力差别仅为层段垂深水压，则判定为坐封失效。5.3.12应将全部层段缆控配水器水嘴打开，按SY/T57332016中4.3.5的规定进行试注，并与施工井管理部门进行施工和资料交接。6生产完井验收要求
6.1流量测试调配
6.1.1应检配各层段注人量，确定需配层段，6.1.2应调节缆控配水器的水嘴开度，达到注设计要求，且单层采样时间应不少于3min。6.1.3若个别加强层配注不合格，应逐步增大井口水阀门开度至井口压力达到该井最大允许注水压力。若井口压力达到该井最大允许注水压力，且加层水已处于全开状态，仍不能达到该层配注量服务平台
时，应使该层段水嘴处于全开状态，并重复6.1.2，使其层段满处配注要求。6.2施工总结
应符合SY/T5733—2016中4.3.7的规定。7测试资料验收及解释要求
7.1测试资料验收
7.1.1原始资料和测试内容应满足设计书中的各项要求，原始报表填写齐全、准确、字迹工整。7.1.2分层调试资料应有原始数据文件。5
SY/T 7622-2021
7.1.3测试的层段注人量与地质配注方案误差应符合SY/T5733—2016中5.5.3的规定或本油田注水管理规定，资料可以验收。对于个别注水加强层，并口压力已达到最大允许注入压力，且水嘴已处于全开状态，该层仍不能达到地质配注方案要求的，资料也可以验收。7.2测试资料解释
将录取的数据记录在缆控分层注水技术测试调配解释成果表内，成果表参见附录B。8维护
8.1地面控制装置与井口维护
8.1.1定期或实时对地面控制装置输出进行监测，确保电流在工作范围内。8.1.2定期检查井口密封器密封情况，确保井口密封良好。8.2缆控配水器维护
8.2.1定期检查缆控配水器流量计的测试精度要求：在并口安装流量计，且流量计测试范围和精度应不小于并下配水器的流量计。
8.2.2定期检查缆控配水器流量计的步骤为：按照自下而上或自上而下的顺序，依次打开单层段配水器，并将打开层配水器监测流量与井口流量计测试流量对比，若下单层段测试注水量与井口测试注水量相对误差超过10%时，应对井下流量计进行校准，相对误差超过5%但不超过10%时，宜对并下流量计进行校准。相对误差不超过5%，则无需校准。8.2.3校准方法按SY/T6675中标准表法流量值校准的规定执行。9健康、安全及环境要求
配电箱和地面控制装置的安装与维护、井场井控安全应符合SY/T5727的规定。现场施工人员的健康、安全要求应符合SY/T5587.5-2018中QHSE的规定业标准信息服务平台
A.1封面格式如下：
附录A
（资料性）
缆控分层注水技术施工设计书
并措施作业
缆控分层注水技术施工设计
SY/T 7622-—2021
设计单位
行业标准信息服务平台
设计人
年月一
SY/T7622-2021
靡页格式如下：
设计单位审核意见：
签字：
年月日
设计单位审批意见：
行业标准信息服务平台
签字：
