首页 > 石油天然气行业标准(SY) > SY/T 7614—2021 海底节点地震资料采集技术规程
SY/T 7614—2021

基本信息

标准号: SY/T 7614—2021

中文名称:海底节点地震资料采集技术规程

标准类别:石油天然气行业标准(SY)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:3299204

相关标签: 海底 节点 地震 资料 采集 技术规程

标准分类号

关联标准

出版信息

相关单位信息

标准简介

SY/T 7614—2021.
1范围
SY/T 7614规定了海底节点地震资料采集的前期工作、节点记录系统、气枪震源系统、导航定位系统、采集技术和资料提交等要求。
SY/T 7614适用于海洋环境下的海底节点地震资料采集的全过程,内陆湖泊、河流环境下的地震资料采集可参照使用。
2规范性引用立件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件﹔不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 33583陆上石油地震勘探资料采集技术规程SY/T 6156气枪震源使用技术规范
sYT 6901海底地震资料采集检波点定位技术规程SY/T 10017海底电缆地震资料来集技术规程
sY/T 10019 海上卫星差分定位测量技术规程
sY/T 10026海上地震资料采集定位及辅助设备校准指南
3术语和定义
下列术语和定义适用于本文件。
3.1
海底节点ocean bottom node
在海底独立进行地震资料采集和存储的记录仪器。
3.2
四分量检波器four-component receiver
由一个水检(压电检波器,用H来表示水检分量)和三个相互垂直的陆地检波器(用X表示水平分量,Y表示垂直X分量的水平分量,Z表示垂直于XY的分量)组成的检波器组。
3.3
三分量旋转rotation of three-component
对接收到的X、Y、Z分量数据按照直角坐标系进行坐标旋转,并计算出旋转后所对应的新坐标系下的各分量对应值的计算过程。

标准图片预览






标准内容

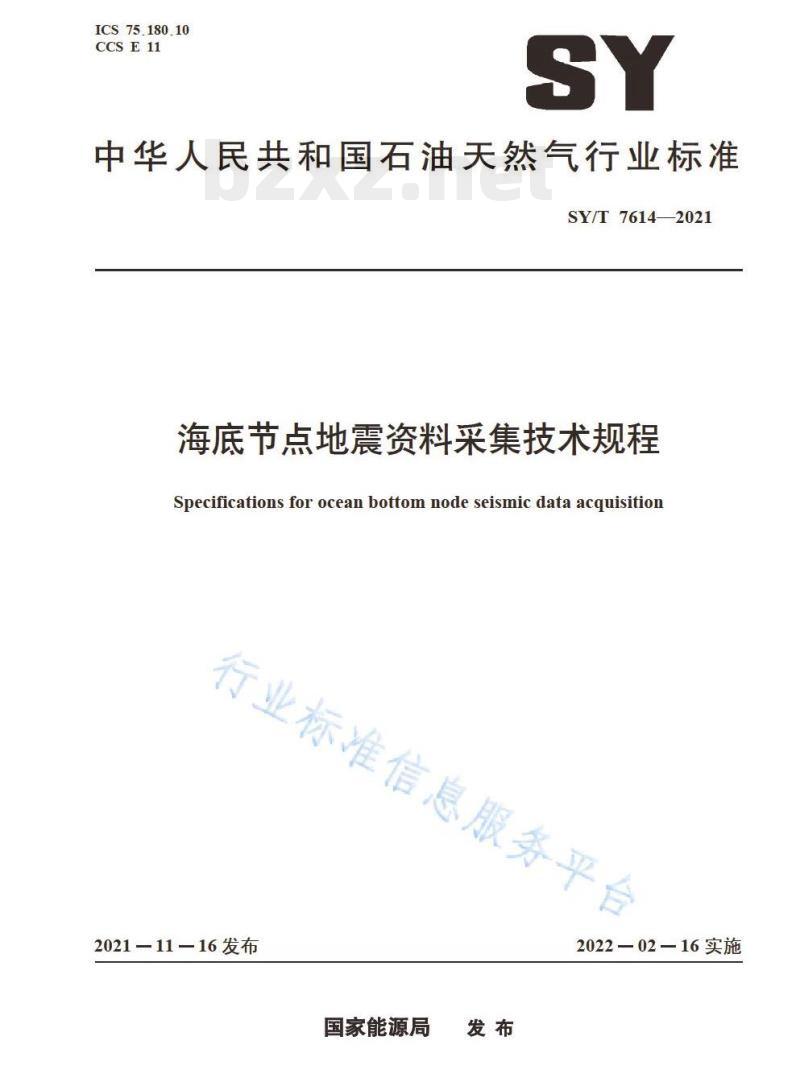

ICS75.180.10
CCSE11

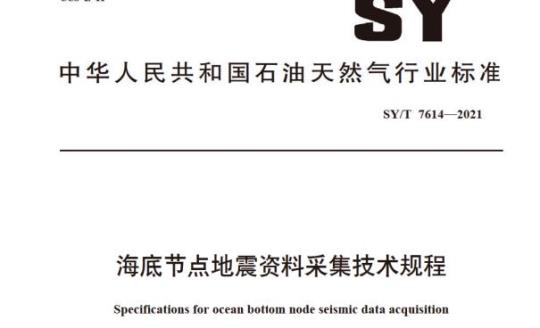

中华人民共和国石油天然气行业标准SY/T76142021
海底节点地震资料采集技术规程Specifications for ocean bottom node seismic data acguisition行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02—16实施
行业标准信息服务平台

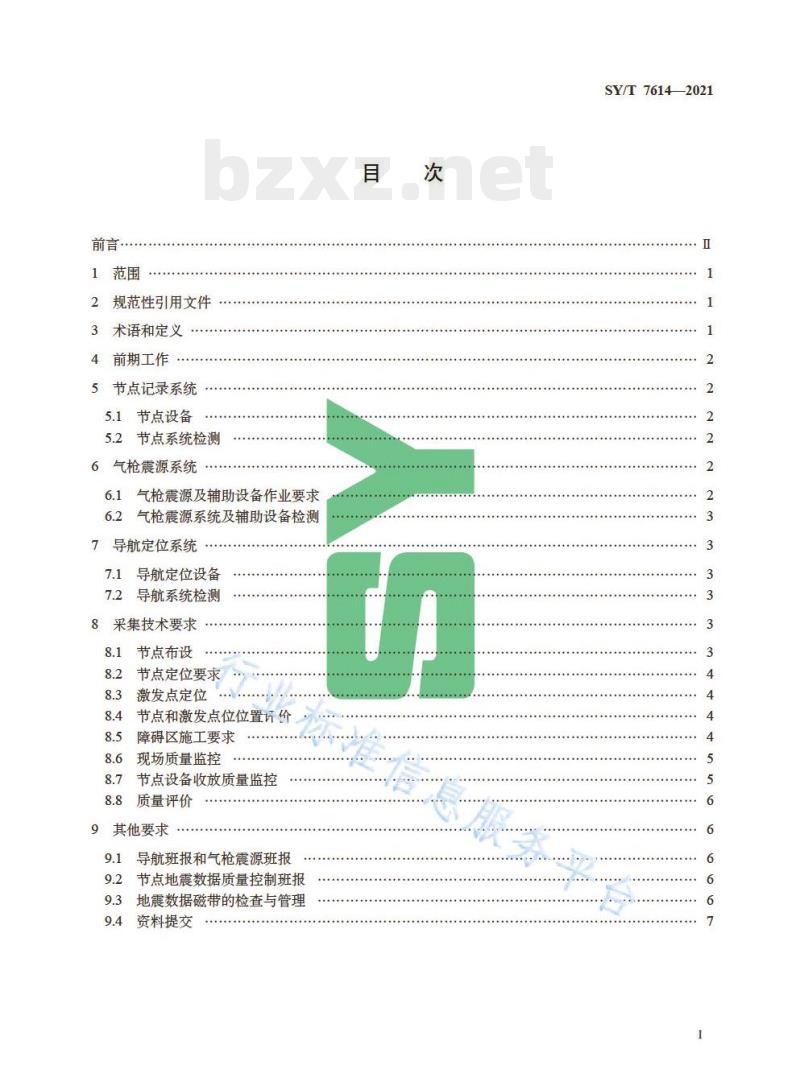

1范围
2规范性引用文件
3术语和定义
前期工作
节点记录系统
5.1节点设备
5.2节点系统检测
6气枪震源系统
6.1气枪震源及辅助设备作业要求6.2气枪震源系统及辅助设备检测7导航定位系统
7.1导航定位设备
导航系统检测
采集技术要求
节点布设
节点定位要求
激发点定位
节点和激发点位位置计价
障碍区施工要求
现场质量监控
节点设备收放质量监控
质量评价
其他要求
导航班报和气枪震源班报
9.2节点地震数据质量控制班报
地震数据磁带的检查与管理
资料提交
SY/T76142021
SY/T76142021

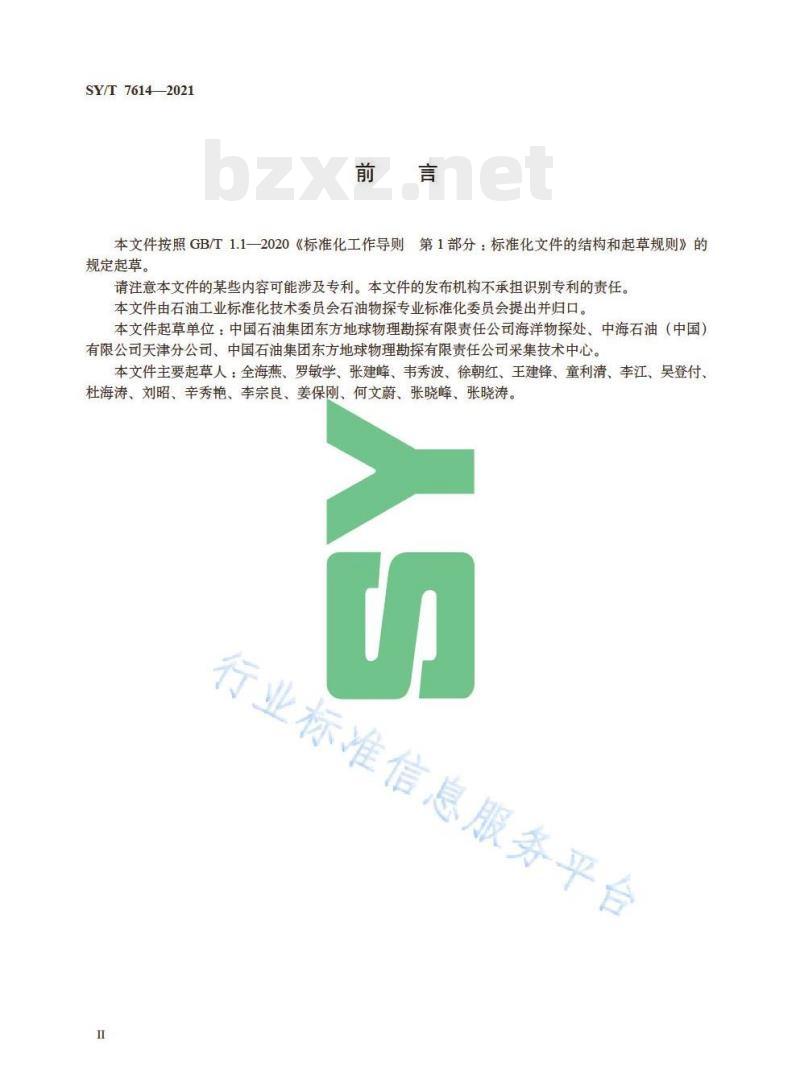

本文件按照GB/T1.1一2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油物探专业标准化委员会提出并归口。本文件起草单位:中国石油集团东方地球物理勘探有限责任公司海洋物探处、中海石油(中国)有限公司天津分公司、中国石油集团东方地球物理勘探有限责任公司采集技术中心。本文件主要起草人:全海燕、罗敏学、张建峰、韦秀波、徐朝红、王建锋、童利清、李江、吴登付、杜海涛、刘昭、辛秀艳、李宗良、姜保刚、何文蔚、张晓峰、张晓涛。5
行业标准信息服务平台

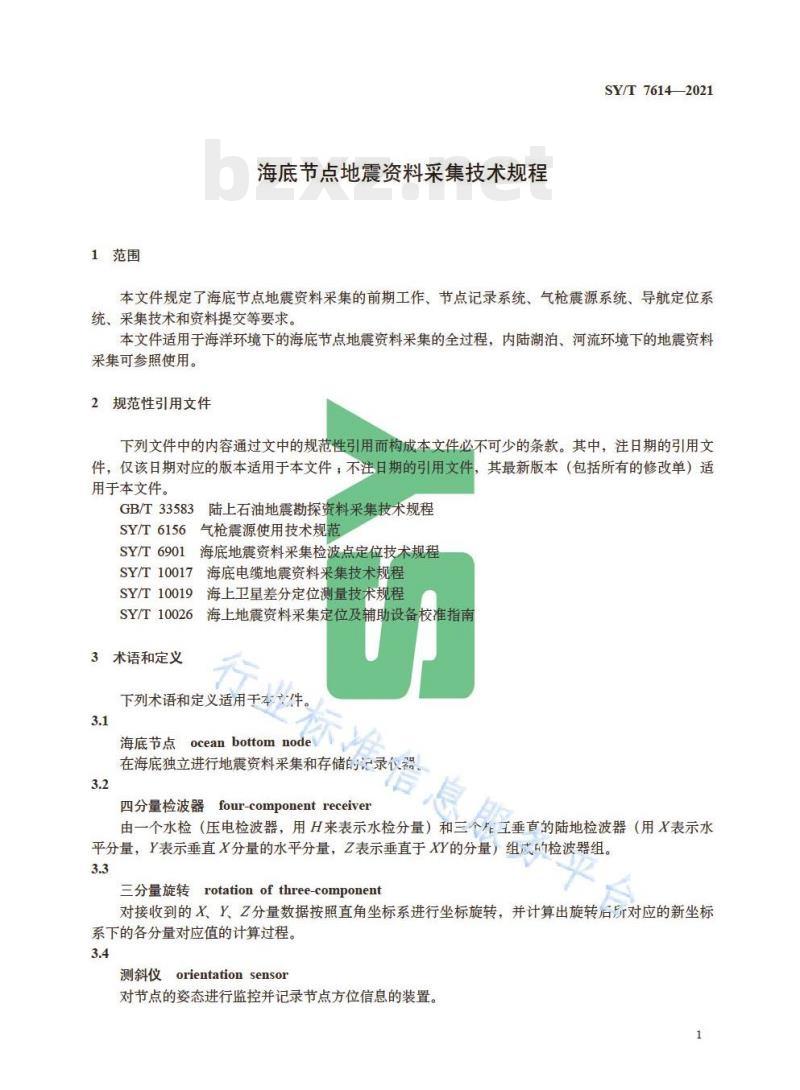

1范围
海底节点地震资料采集技术规程SY/T76142021
本文件规定了海底节点地震资料采集的前期工作、节点记录系统、气枪震源系统、导航定位系统、采集技术和资料提交等要求。本文件适用于海洋环境下的海底节点地震资料采集的全过程,内陆湖泊、河流环境下的地震资料采集可参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件,不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T33583
SY/T6156
SY/T6901
SY/T10017
SY/T10019
SY/T10026
3术语和定义
陆上石油地震勘探资料采集技术规程气枪震源使用技术规范
海底地震资料采集检波点定位技术规程海底电缆地震资料采集技术规程海上卫星差分定位测量技术规程海上地震资料采集定位及辅助设备校准指南下列术语和定义适用于本文件。3.1
海底节点oceanbottom node
在海底独立进行地震资料采集和存储的录代程3.2
四分量检波器four-componentreceiver由一个水检(压电检波器,用H来表示水检分量)和三个作三垂直的陆地检波器(用X表示水平分量,Y表示垂直X分量的水平分量,Z表示垂直于XY的分量)组式的检波器组。3.3
三分量旋转rotation of three-component对接收到的X、Y、Z分量数据按照直角坐标系进行坐标旋转,并计算出旋转后所对应的新坐标系下的各分量对应值的计算过程。3.4
测斜仪orientation sensor
对节点的姿态进行监控并记录节点方位信息的装置。1
SY/T7614-2021wwW.bzxz.Net
4前期工作
资料收集、海况调查、技术设计要求、施工设计要求等前期工作,应按照SY/T10017和GBT33583的相关要求执行。
5节点记录系统
5.1节点设备
根据水深选择适用的节点设备类型,应配置四分量检波器及性能稳定的原子钟或晶体钟,节点续航能力宜不低于25天。设备满足下列要求:a)节点数据存储容量应不低于32GB;b)节点采集单元动态范围不低于120dB。5.2节点系统检测
节点系统的检测符合下列要求:a)节点系统的检测内容可包括记录参数设置、电池电量、节点内部湿度、海底节点内部时钟与GNSS(全球卫星导航系统)同步等,b)施工前进行节点设备年检,检验项目与技术指标按相关检测标准执行,年检结果在12个自然月内有效;
c)节点布设前,采用生产规定的采样间隔对节点进行检测,检测项目与技术指标按厂家检测要求执行;
d)地震资料采集施工过程中,新增、更换及返修设备检测合格后再投入使用。6气枪震源系统
6.1气枪震源及辅助设备作业要求展务平点
6.1.1气枪震源设备
气枪震源设备配置应按照SI/T6155的相关要求执行。准信:
6.1.2近场检波器
a)每支单枪或相干枪组应配置一个近场检波器,b)近场检波器工作正常。
6.1.3气枪震源控制系统
气枪震源控制系统满足如下要求:a)触发每支单枪,监控触发时间;b)手动触发和自动触发模式应保持时间精度一致,触发时间精度应小于或等于0.1ms:c)提供同步误差报警功能;
d)提供自激报警功能;
e)当多源激发时,震源序号与导航系统的震源序号一致,系统应对震源序号的错误进行报警;2
f)显示并监控近场子波;
g)显示并监控触发状态;
h)输出震源激发质量监控报告;i)提供气枪状态的其他质量监控功能。6.2气枪震源系统及辅助设备检测6.2.1气枪震源系统检测
气枪震源系统检测应按SY/T6156的相关规定执行。6.2.2气枪震源辅助设备检测
气枪震源辅助设备检测应至少包括下列内容:a)气枪深度传感器检测:
b)气枪压力传感器检测:
c)近场检波器检测;
d)气密性检测;
e)循环供气能力检测;
f)气泡测试。
7导航定位系统
导航定位设备
导航系统设备配置应符合SY/T10019的相关要求7.2导航系统检测
SY/T 76142021
导航系统应符合相应设备技术性能要求,校准方法和要求按照SY/T10026执行,检测设备至少包括:
a)导航电罗经或者GNssHieadiag;b)DGNSS(差分全球卫星导航系统)设备及RGNSS(相对全球卫星导航系统)设备:准信息服务平
c)声学定位设备:
d)声速仪,
e)测深仪。
8采集技术要求
8.1节点布设
根据接收点设计坐标布设节点。人水前记录节点序列号,确定节点序列号与排列检皮点号对应关系。节点布设时实测位置偏差符合:a)当水深小于或等于20m,实测节点位置与设计位置的偏差在横向和纵向均宜小于8m。b)当水深大于20m,实测节点位置偏差在横向和纵向宜满足公式(1)的要求。D≤8+VH-20
SY/T76142021
式中:
D一节点纵向偏差和横向偏差,单位为米(m);H一对应的水深度,单位为米(m)。8.2节点定位要求
8.2.1一次定位
节点布设的一次定位满足下列要求:a)排列的首、尾端节点应有定位数据:b)排列上连续无定位数据节点不超过3个,累计无定位数据节点数不超过该排列总接收点数的5%;c)排列上连续无水深数据节点不超过5个,累计无水深数据节点数不超过该排列总接收点数的10%。8.2.2二次定位
二次定位满足下列要求:
a)单条测线有效声学应答器采收率不低于整条测线的85%;b)单个声学应答器至少接收4个以上有效声学测量数据:c)每条排列中每2个节点至少配置一个声学应答器,d)测线首、尾端节点的声学应答器工作正常e)初至波定位应根据水深选择初至波定位的炮点,按照SY/T6901的相关规定执行:f节点因外力因素造成位置偏移或更换水下节点之后,应重新进行二次定位,并提供索号对节点坐标进行区分:
g)应提供二次定位的成果数据,并提供二次定位实测点与设计点位置偏差统计。8.3激发点定位
8.3.1应对激发点位置进行实时定位和监控8.3.2正常作业条件下,实测激发点位置与设计激发点位置的偏差符合:a)当面元小于或等于12.5m×12.5m时,震源点位偏差在横向和纵向宜均小于或等于8m;b)当面元大于12.5m×12.5m时,震源点位偏差在横向和纵向宜均小于12.5m。8.3.3所有激发点实时测定水深效据,累计无水深数据激发点数宜不超过该条测线总激发点数的10%8.4节点和激发点位位置评价
采集过程中节点和震源的点位发生偏移,但满足表1的求时,节点和震源的坐标点位置为合格。表1面元覆盖次数要求
偏移距段
近中段
中远段
8.5障碍区施工要求
第一段1/4偏移距
第二段1/4偏移距
第三段1/4偏移距
第四段1/4偏移距
古设计覆盖次数的百分比
在地震资料采集作业过程中,遇障碍物需要对接收点和激发点进行偏移作业时,应符合下列要求:4
a)对障碍物区进行安全评估,根据安全评估情况进行点位偏移;b)对偏移前后的覆盖次数进行对比分析。8.6现场质量监控
8.6.1气枪震源系统的监控
气枪震源系统监控要求按SY/T10017的相关规定执行。8.6.2导航定位系统
导航定位系统及监控要求按SY/T10019的相关规定执行。8.6.3节点系统的监控
节点系统的监控应符合如下要求:a)二次定位按照8.2.2的规定执行b)对节点的时钟漂移校正,校正误差小于一个采样间隔;SY/T76142021
c)测斜仪记录的节点方位角数据稳定,方位角数据丢失或者不准确时,对其进行分析并确定正确的值;
d)连续记录共检波点道集所记录的正常数据不低于整体数据的50%;e)单条测线坏节点不超过本测线的4%,一束线或一个排列片坏节点不超过本束线或排列片的3%。8.7
节点设备收放质量监控
8.7.1节点设备收放质量监控内容节点设备收放质量监控内容应包括:a)节点收放及与下载系统GNSS(全球卫星导航系统)时钟同步;b)提供节点收放任务书;
标准信
)提供节点数据下载并提供设备状态基本信息表:d)对坏节点的更换并记灵市点相关信息。8.7.2.1现场地震资料处理流程
现场地震资料处理流程宜按照 SY/T 10017 的相关要会义行。服务平台
8.7.2.2质量控制主要内容
节点地震资料质量控制主要内容宜包括:a)导航定位数据进行处理与质量控制;b)节点数据下载及质量控制;
c)均方根振幅值图件分析;
d)测斜仪及罗经数据质量控制;e)连续道集质量控制;
f)声波与初至波定位分析及成果整理g)时钟漂移分析及校正;
SY/T7614-2021
h)三分量旋转;
i)按要求对地震数据进行数据切分;i)上述分析应提供相应的图表、图件及可量化评价的指标完成情况。8.8质量评价
8.8.1坏节点
出现以下情况时应定义为坏节点:a)不能满足自检要求;
b)时钟数据失效,且不能恢复正常;c)记录的有效数据不全或数据下载失败,且不能恢复正常:d)测斜仪失效,且无法通过地震数据对角度进行恢复。8.8.2废炮
出现以下情况时应定义为废炮:a)气枪容量低于设计容量的90%b)气枪工作压力低于额定压力的90%;c)单枪同步误差大于1.0ms,整阵列误差大于1.5ms;d)无震源定位数据或定位数据不合格,e)气枪发生自激;
f)震源不激发。
8.8.3补炮及废炮率
补炮及废炮率宜按照如下要求执行:a)废炮连续超过5炮,则需要补炮,b)单条测线的废炮率不超过5%,9其他要求
9.1导航班报和气枪震源班报
a)班报填写规范、齐全、正确:一束线或者一个排列片废炮率不超过3%。b)对照设计检查炮点激发是否完全:c)对特殊情况的备注明确清楚。9.2节点地震数据质量控制班报
节点地震数据质量控制班报检查内容应包括:a)节点地震数据质量控制班报填写规范、齐全、正确;b)按照测线对节点地震数据质量进行描述。9.3地震数据磁带的检查与管理
地震数据磁带的检查与管理应按照SY/T10017的相关要求执行。6
资料提交
地震资料采集作业结束后,提交的资料宜包括:a)原始连续记录数据磁带或硬盘;b)共检波点道集数据磁带或硬盘;c)气枪震源班报;
d)近场子波数据:
e)节点地震数据质量控制班报:f)气枪震源导航定位班报
g)定位原始数据;
h)SPS成果数据,
i)定位后处理数据;
j)定位报告:
k)施工报告;
1)地震资料交接单。
SY/T76142021
行业标准信息服务平台
行业标准信息
中华人民共和国
石油天然气行业标准
海底节点地震资料采集技术规程SY/T7614-2021
石油工业出版社出版
点中石油平高印刷有限责任公司排版印刷新出书店北京发行所发行
880×1230毫米16开本0.75印张2千字印1-3002022年1月北京第1版2022年1月北京第1次印刷书号:155021·8346定价:20.00元版权专有不得翻印
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
