DL/T 5628-2021.Code for Geotechnical Engineering Investigation of Solar Thermal Power Plants.
1总则
1.0.1为了规范太阳能热发电厂岩土工程勘察的内容与技术要求,做到安全可靠,技术先进,经济合理,保护环境,确保勘察质量,制定本标准。
1.0.2本标准适用于太阳能热发电厂新建、改建、扩建的岩土工程勘察。
1.0.3太阳能热发电厂岩土工程勘察除应执行本标准的规定外,尚应符合国家现行有关标准的规定。
2基本规定
2.0.1在开展勘察工作前,应收集厂址区及邻近区域已有的勘察研究成果,必要时应进行现场查勘,了解厂址区的工作条件。
2.0.2太阳能热发电厂岩土工程勘察应按各勘察阶段要求在取得建筑物上部荷载、功能特点、结构类型、基础形式、埋置深度、承载变形要求等资料的基础上进行。
2.0.3 场地复杂等级可分为复杂场地、中等复杂场地、简单场地,并符合下列规定:
1符合下列条件之一者为复杂场地:
1)场地地震基本动峰值加速度大于或等于0.40 g;
2)对建筑抗震危险地段;
3)地形起伏,坡度大于8°;
4)地貌单元复杂;
5)地层层次多且为性质变化大的岩土,或需做专门处理的特殊性岩土;
6)受不良地质作用影响大的场地;
7)水文地质条件复杂,存在多层地下水。
2除复杂场地、简单场地以外的场地为中等复杂场地。
3符合下列全部条件者为简单场地:
1)场地地震基本动峰值加速度小于或等于0.05 g;
2)对建筑抗震有利地段;
3)地形坡度小于3°﹔E
4)地貌单元单一;
5)地层层次简单,岩土性质均匀,非特殊性岩土;
6)无不良地质作用影响;
7〉地下水对工程无影响。
2.0.4根据建筑物的地基基础设计等级、场地复杂等级,可将太阳能热发电厂岩土工程勘察等级划分为甲级、乙级和丙级。岩土工程勘察等级划分应符合表
标准内容

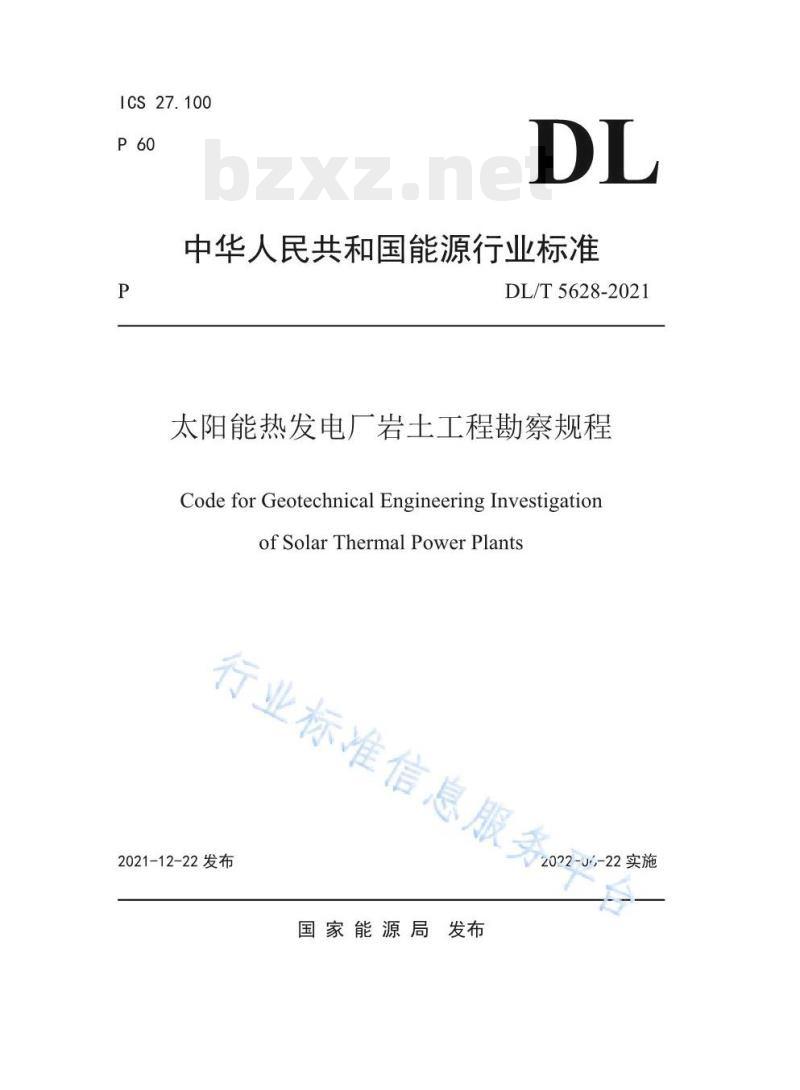

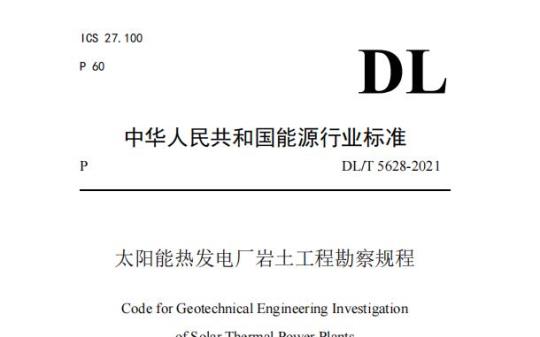

ICS27.100
中华人民共和国能源行业标准
DL/T5628-2021
太阳能热发电厂岩土工程勘察规程Code for Geotechnical Engineering InvestigationofSolarThermalPowerPlants
行业标准信息服务
2021-12-22发布
国家能源局发布

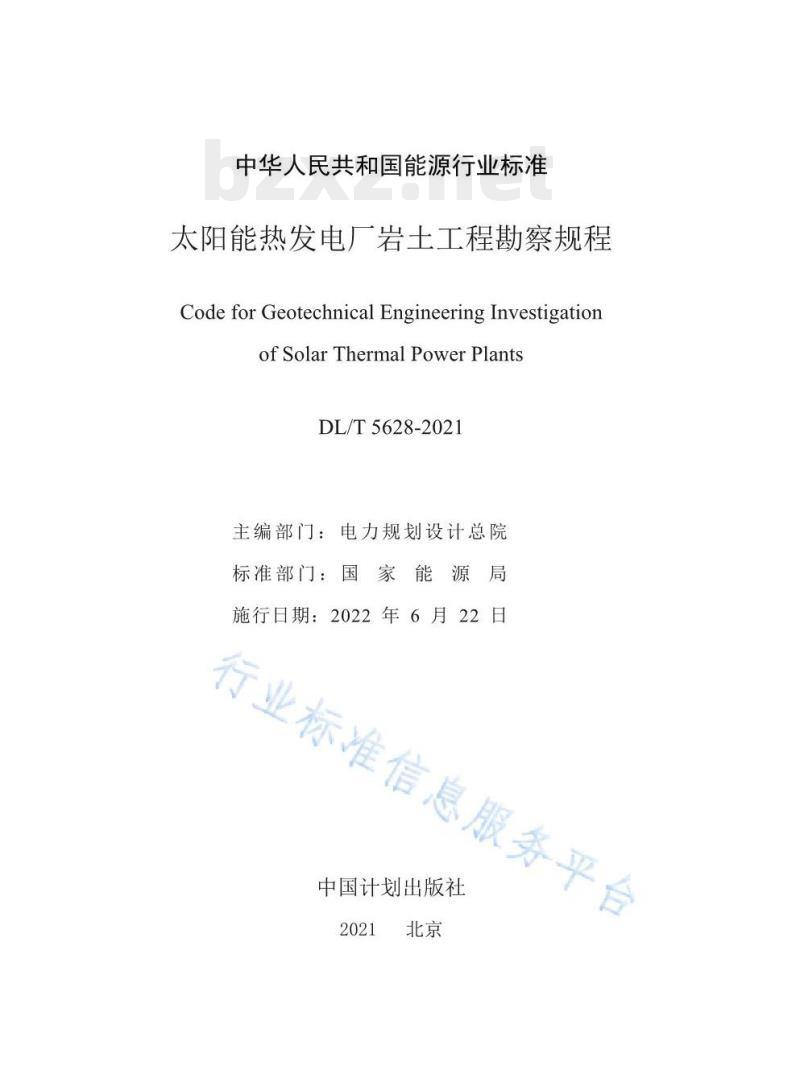

中华人民共和国能源行业标准
太阳能热发电厂岩士工程勘祭规程Code for Geotechnical Engineering Investigationof Solar Thermal Power PlantsDL/T5628-2021
主编部门:电力规划设计总院
标准部门:国家能源局
施行日期:2022年6月22日
行业标准信息服务平台
中国计划出版社

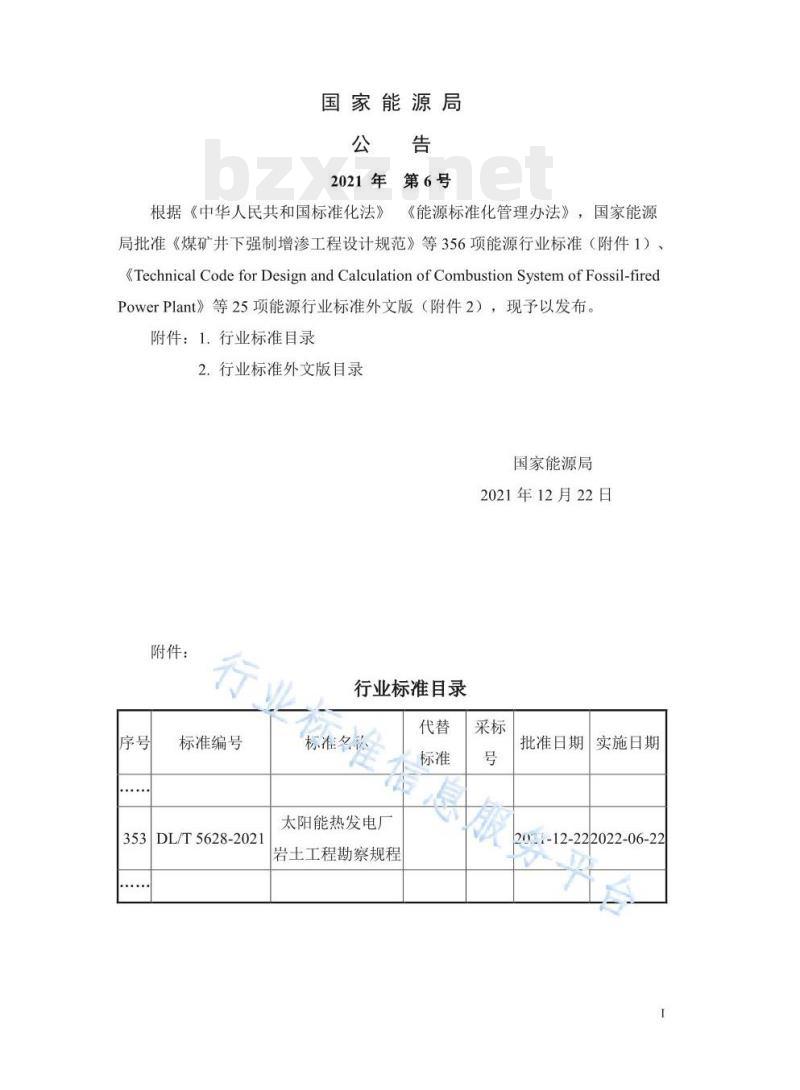

国家能源局
2021年第6号
根据《中华人民共和国标准化法》《能源标准化管理办法》,国家能源局批准《煤矿井下强制增渗工程设计规范》等356项能源行业标准(附件1)、《Technical CodeforDesignandCalculationof CombustionSystemofFossil-firedPowerPlant》等25项能源行业标准外文版(附件2),现予以发布,附件:1.行业标准目录
2.行业标准外文版目录
国家能源局
2021年12月22日
附件:
行业标准目录
标准编号
353DL/T5628-2021
标准名称
太阳能热发电厂
岩土工程勘察规程
批准日期
实施日期
2027-12-222022-06-22

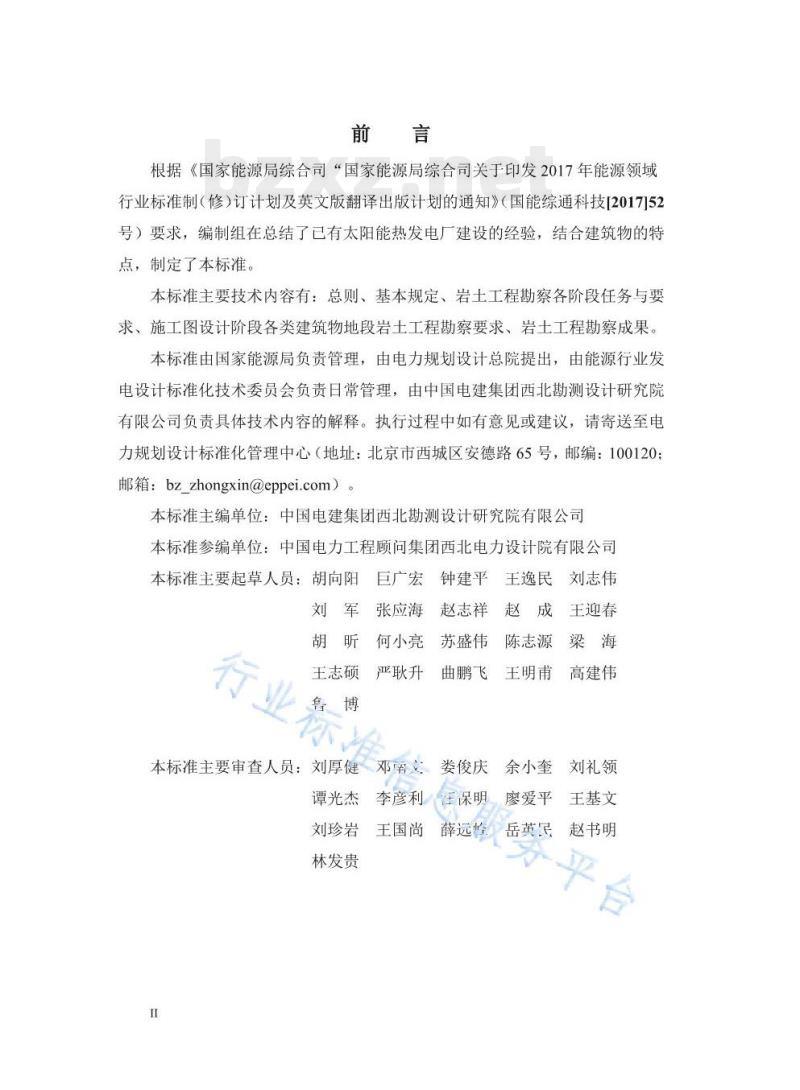

根据《国家能源局综合司“国家能源局综合司关于印发2017年能源领域行业标准制(修)订计划及英文版翻译出版计划的通知》(国能综通科技[2017]52号)要求,编制组在总结了已有太阳能热发电厂建设的经验,结合建筑物的特点,制定了本标准。
本标准主要技术内容有:总则、基本规定、岩土工程勘察各阶段任务与要求、施工图设计阶段各类建筑物地段岩王工程勘察要求、岩土工程勘察成果。本标准由国家能源局负责管理,由电力规划设计总院提出,由能源行业发电设计标准化技术委员会负责日常管理,由中国电建集团西北勘测设计研究院有限公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送至电力规划设计标准化管理中心(地址:北京市西城区安德路65号,邮编:100120:邮箱:bz_zhongxin@eppei.com)。本标准主编单位:中国电建集团西北勘测设计研究院有限公司本标准参编单位:中国电力工程顾问集团西北电力设计院有限公司本标准主要起草人员:胡向阳
巨广宏
钟建平王逸民刘志伟
张应海赵志祥赵成王迎春
何小亮
行业标准
王志硕
严耿升
本标准主要审查人员:刘厚健邓南文谭光杰
苏盛伟
曲鹏飞
娄俊庆
陈志源梁海
王明甫
高建伟
余小奎刘礼领
李彦利
廖爱平
刘珍岩王国尚
林发贵
主基文
薛远煌岳英民
赵书明

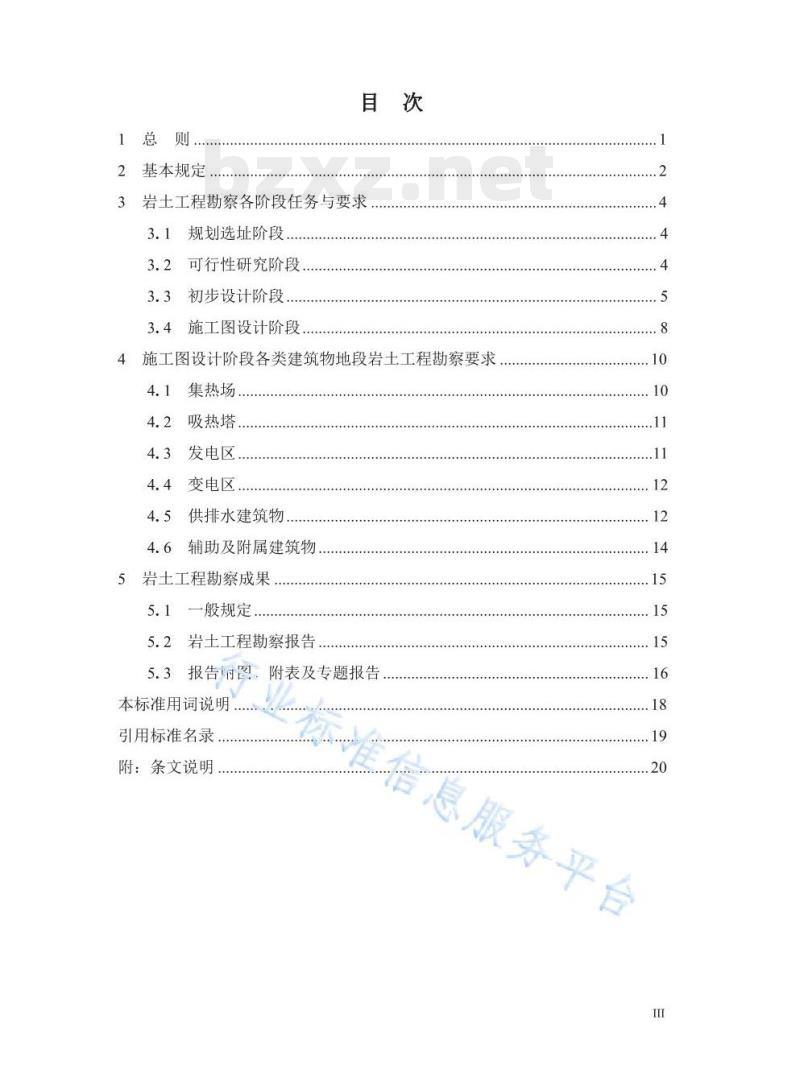

基本规定
岩土工程勘察各阶段任务与要求3.1规划选址阶段
可行性研究阶段
初步设计阶段
3.4施工图设计阶段
施工图设计阶段各类建筑物地段岩土工程勘察要求4
集热场
吸热塔:
发电区
变电区
供排水建筑物,
辅助及附属建筑物,
5岩土工程勘察成果
一般规定
岩土工程勘察报告免费标准下载网bzxz
5.3报告耐图,附表及专题报告
本标准用词说明
引用标准名录
附:条文说明
信息服务平台
General Provisions:
Basic Requirements
Contents
3Purposes andRequirements of EachStage:3.1 Planning and Siting Stagy3.2Feasibility Study Stage
3.3Preliminary DesignStage
3.4DetailDesign Stage
Requirements for different Areas,Buildings and Structures in Detail DesignStage
SolarField
ReceiverTower
Power Generation Block.:
Power Transformation Block..4.5
WaterSupplyandDrainageStructures4.6
Auxiliary and Accessory Buildings...Investigation Outcomes
General Requirements:
5.2 Geotechnical Investigation Report5.3Attached DrawingsandTables,SpecialReport.Explanation of Wording inThiCdeList of Quoted Standards.:
Addition: Explanation of Provisions...IV
息服务平台
1总则
1.0.1为了规范太阳能热发电厂岩土工程勘察的内容与技术要求,做到安全可靠,技术先进,经济合理,保护环境,确保勘察质量,制定本标准。1.0.2本标准适用于太阳能热发电厂新建、改建、扩建的岩土工程勘察。1.0.3太阳能热发电厂岩土工程勘察除应执行本标准的规定外,尚应符合国家现行有关标准的规定。
行业标准信息服务平台
2基本规定
2.0.1在开展勘察工作前,应收集厂址区及邻近区域已有的勘察研究成果,必要时应进行现场查勘,了解厂址区的工作条件。2.0.2太阳能热发电厂岩土工程勘察应按各勘察阶段要求在取得建筑物上部荷载、功能特点、结构类型、基础形式、埋置深度、承载变形要求等资料的基础上进行。
2.0.3场地复杂等级可分为复杂场地、中等复杂场地、简单场地,并符合下列规定:
1符合下列条件之一者为复杂场地:1)场地地震基本动峰值加速度大于或等于0.40g;2)对建筑抗震危险地段;
3)地形起伏,坡度大于8°:
4)地貌单元复杂:
5)地层层次多且为性质变化大的岩土,或需做专门处理的特殊性岩土;6)受不良地质作用影响大的场地;7)水文地质条件复杂,存在多层地下水。2除复杂场地、简单场地以外的场地为中等复杂场地,3符合下列全部条件者为简单场地:1)场址地震基本动峰值加速度小于或等于0.05g;准信信
2)对建筑抗震有利地段;
4)地貌单元单一;
特殊铁诺土:
5)地层层次简单,岩土性质均匀,务平
6)无不良地质作用影响;
7)地下水对工程无影响。
2.0.4根据建筑物的地基基础设计等级、场地复杂等级,可将太阳能热发电厂岩土工程勘察等级划分为甲级、乙级和丙级。岩土工程勘察等级划分应符合表2.0.4的规定。
勘察等级
表2.0.4岩土工程勘察等级划分
划分标准
地基基础设计等级为甲级,或场地等级为复杂场地除勘察等级为甲级和丙级以外的勘察项目地基基础设计等级为丙级,且为简单场地2.0.5岩土工程勘察阶段可分为规划选址阶段勘察、可行性研究阶段勘察、初步设计阶段勘察、施工图设计阶段勘察。当场地岩土工程条件简单时,可合并勘察阶段。
2.0.6对于工程地质条件特别复杂或有特殊施工要求的重要建筑物,必要时应进行施工勘察,
2.0.7场地地震动参数应根据现行国家标准《中国地震动参数区划图》GB18306的有关规定确定。
行业标准信息服务平台
3岩土工程勘察各阶段任务与要求3.1规划选址阶段
3.1.1本阶段应了解各规划厂址的主要工程地质条件,对各厂址的场地稳定性和适宜性进行初步评价,为厂址选择提供地质资料。3.1.2本阶段应收集下列资料:
11:5000~1:10000地形图:
2区域地质及地震资料:
3厂址区域工程地质、水文地质及地质灾害资料:4矿产及开采情况、塌陷边界及影响范围:5当地工程建设经验。
3.1.3本阶段勘察应符合下列要求1应搜集区域地质资料,包括区域地形地貌、地层岩性、地质构造、水文地质、新构造运动等:
2应根据现行国家标准《中国地震动参数区划图》GB18306确定规划区域的地震动参数值:
3应了解影响厂址及对工程有重大影响的不良地质作用的发育及分布情况,初步分析其对工程建设的影响程度;4应调查厂址区的基本地质条件,包括地形地貌、地层结构及岩土物理力学性质,初步分析存在的主工程地质问题;5应初步分析场地稳定性和工程适宣性。服务平台
3.1.4本阶段的主要勘察方法应以收集资料地质查勘为主,必要时可进行适量的场地勘察工作。
3.2可行性研究阶段
3.2.1本阶段应初步查明厂址的工程地质条件及主要工程地质问题,初步提出建筑物地基基础方案建议,对厂址的稳定性作出最终评价。3.2.2可行性研究阶段可按本标准第3.1.2条规定搜集有关资料,并应取得下列4
设计资料:
1工程建设规模及预估的基础荷载:2初拟的厂址布置方案;
3设计对岩土工程勘察的要求。
3.2.3本阶段勘察应符合下列要求:1应查明区域构造稳定性、区域构造及对厂址的影响,对场地稳定性及工程适宜性作出评价;
2应初步查明厂址区的地形地貌、地层岩性、岩土结构、特殊性岩土分布及特征等,初步查明地下水类型及埋藏条件;3应初步查明厂址区不良地质作用的类型、规模等:4应初步查明地基土的物理力学性质,初步提出基础形式及地基处理措施建议,初步提出设计所需的岩土参数:5应初步评价地下水、地基土对建筑材料的腐蚀性:6应初步评价场地的地震效应。
3.2.4本阶段的主要勘察方法可采用遥感、工程地质调查与测绘、勘探、原位测试及室内试验等。
3.2.5本阶段勘察对复杂场地宜进行工程地质测绘,工程地质测绘的比例尺可采用1:2000~1:5000。对于中等复杂场地可进行工程地质测绘或调查,对于简单场地可进行工程地质调查。3.2.6勘探点有置应符合下列规定:1勘探点宜按网状布勘探点的间距应能控制岩土条件的变化、满足初拟建筑布置的要求;控制性勘探点的深度应超过可能采用的地基基础方案最大影响深度;
服务平台
2勘探线的方向宜垂直于地貌单元分界线,每他貌单元应有勘探点。3.3初步设计阶段
3.3.1本阶段勘察应查明厂址区的基本工程地质条件和主要工程地质问题,为建筑平面布置、主要建筑物地基基础方案选型、不良地质作用治理方案选择及原5
体试验提供地质资料,提出建筑物地基处理方案建议。3.3.2本阶段勘察应取得下列资料:1岩土工程勘察任务书;
21:500~1:2000的地形图:
3初步拟定的建筑平面布置及地坪高程;4各建筑物初拟的建筑物基础类型、埋深、高度及对地基承载力、变形的要求;
5前期勘察成果及当地工程建设经验。3.3.3本阶段勘察应符合下列要求:1应查明厂址的地形地貌,且特别关注冲沟发育情况及其对工程布置的影响;
2应查明厂址第四系地层的成因类型、物质组成、层次结构及分布规律,查明岩石地基的岩性、岩层产状、风化程度等,并评价地基岩土体的均匀性:3应查明厂址区的水文地质条件与地表水的分布,关注地下水类型、理藏条件、地下水位及变化幅度:需提出抗浮设防水位时应进行专门研究:4应查明厂址区特殊性岩土的分布、特征及性质,评价其对工程的影响;5应查明场地不良地质作用的类型、成因、分布范围、规模及发展趋势,评价其对建筑物的影响:
6应查明址区地基土的物理力学性质,提出设计所需的岩土参数,进行天然情况下地基土的工程性能评价;7应评价环境水和地基比对建筑材料的腐蚀性:8应提出场地岩土体的视电服率及等效剪切波速,确定场地类别、地震动参数,进行地震效应评价;
9应根据场地的岩土工程条件对建筑物的布置他基基础方案提出建议。3.3.4本阶段主要勘察方法可采用工程地质调查与测绘,助探、物探、原位测试、室内试验等。
3.3.5工程地质测绘的比例尺宜采用1:500~1:2000。3.3.6勘探点布置应符合下列规定:1勘探点位应结合建筑物位置确定;6
