DL/T 572—2021
基本信息
标准号： DL/T 572—2021
中文名称：电力变压器运行规程
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5869916
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 572—2021.
1范围
DL/T 572规定了电力变压器（以下简称变压器）运行的基本要求、运行条件、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。
DL/T 572适用于电压等级为35kV～750kV的电力变压器。高压并联电抗器、发电厂厂用变压器、站用变压器等同类设备可参照执行。进口电力变压器，一般按本标准执行并参照制造厂的有关规定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期的版本适用于本文件。不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
GB/T 1094.5电力变压器第5部分:承受短路的能力GB/T1094.7电力变压器第7部分:油浸式电力变压器负载导则
GB/T 1094.11电力变压器第11部分:干式变压器
GB/T 1094.12 电力变压器第12部分:干式电力变压器负载导则
GB/T 6451油浸式电力变压器技术参数和要求GB/T 10228干式电力变压器技术参数和要求
5变压器运行条件
5.1一般运行条件
5.1.1变压器的运行电压一般不应高于该运行分接电压的105%，且不得超过系统最高运行电压。对于特殊的使用情况（例如变压器的有功功率可以在任何方向流通)，允许在不超过110%的额定电压下运行，对电流与电压的相互关系如无特殊要求。当负载电流为额定电流的K(K≤1)倍时，按以下公式对电压U加以限制
U (%)=110—5K2…......................…( 1)
并联电抗器、消弧线圈、调压器等设备允许过电压运行的倍数和时间，按制造厂的规定。
5.1.2无励磁调压变压器在额定电压士5%范围内改换分接位置运行时，其额定容量不变。如为一7.5%和一10%分接时，其容量按制造厂的规定;如无制造厂规定，则容量应相应降低2.5%和5%。有载调压变压器各分接位置的容量，按制造厂的规定。5.1.3油浸式变压器顶层油温一般不应超过表1的规定（制造厂有规定的按制造厂规定）。当冷却介质温度较低时，顶层油温也相应降低。自然循环冷却变压器的顶层油温一般不宜经常超过85 ℃。
1范围
DL/T 572规定了电力变压器（以下简称变压器）运行的基本要求、运行条件、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。
DL/T 572适用于电压等级为35kV～750kV的电力变压器。高压并联电抗器、发电厂厂用变压器、站用变压器等同类设备可参照执行。进口电力变压器，一般按本标准执行并参照制造厂的有关规定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期的版本适用于本文件。不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
GB/T 1094.5电力变压器第5部分:承受短路的能力GB/T1094.7电力变压器第7部分:油浸式电力变压器负载导则
GB/T 1094.11电力变压器第11部分:干式变压器
GB/T 1094.12 电力变压器第12部分:干式电力变压器负载导则
GB/T 6451油浸式电力变压器技术参数和要求GB/T 10228干式电力变压器技术参数和要求
5变压器运行条件
5.1一般运行条件
5.1.1变压器的运行电压一般不应高于该运行分接电压的105%，且不得超过系统最高运行电压。对于特殊的使用情况（例如变压器的有功功率可以在任何方向流通)，允许在不超过110%的额定电压下运行，对电流与电压的相互关系如无特殊要求。当负载电流为额定电流的K(K≤1)倍时，按以下公式对电压U加以限制
U (%)=110—5K2…......................…( 1)
并联电抗器、消弧线圈、调压器等设备允许过电压运行的倍数和时间，按制造厂的规定。
5.1.2无励磁调压变压器在额定电压士5%范围内改换分接位置运行时，其额定容量不变。如为一7.5%和一10%分接时，其容量按制造厂的规定;如无制造厂规定，则容量应相应降低2.5%和5%。有载调压变压器各分接位置的容量，按制造厂的规定。5.1.3油浸式变压器顶层油温一般不应超过表1的规定（制造厂有规定的按制造厂规定）。当冷却介质温度较低时，顶层油温也相应降低。自然循环冷却变压器的顶层油温一般不宜经常超过85 ℃。
标准图片预览
标准内容

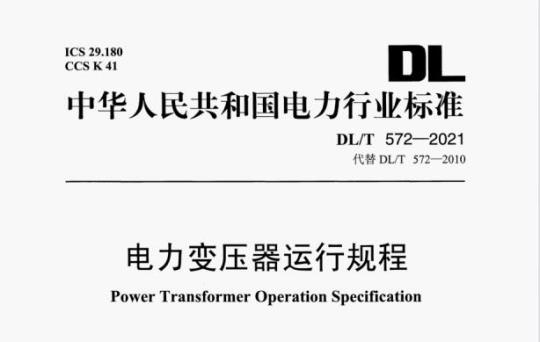

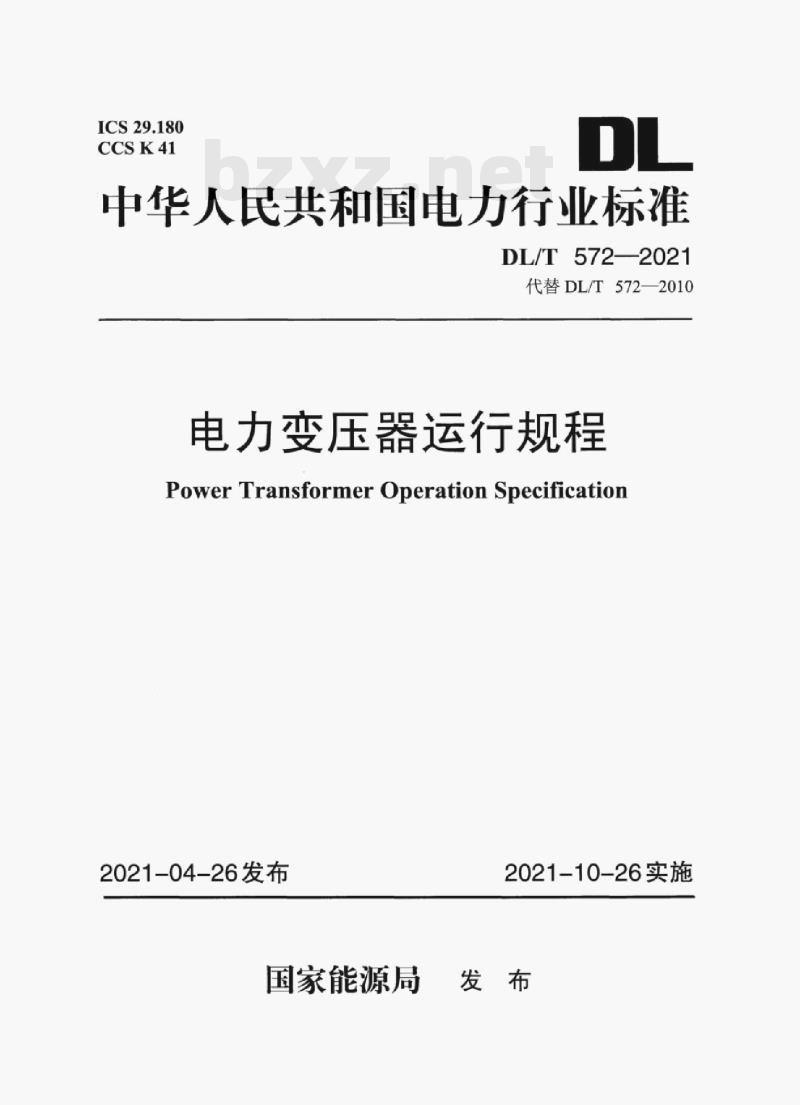

ICS29.180
CCSK41
中华人民共和国电力行业标准
DL/T572—2021
代替DL/T572—2010
电力变压器运行规程
Power Transformer Operation Specificatior2021-04-26发布
国家能源局
2021-10-26实施

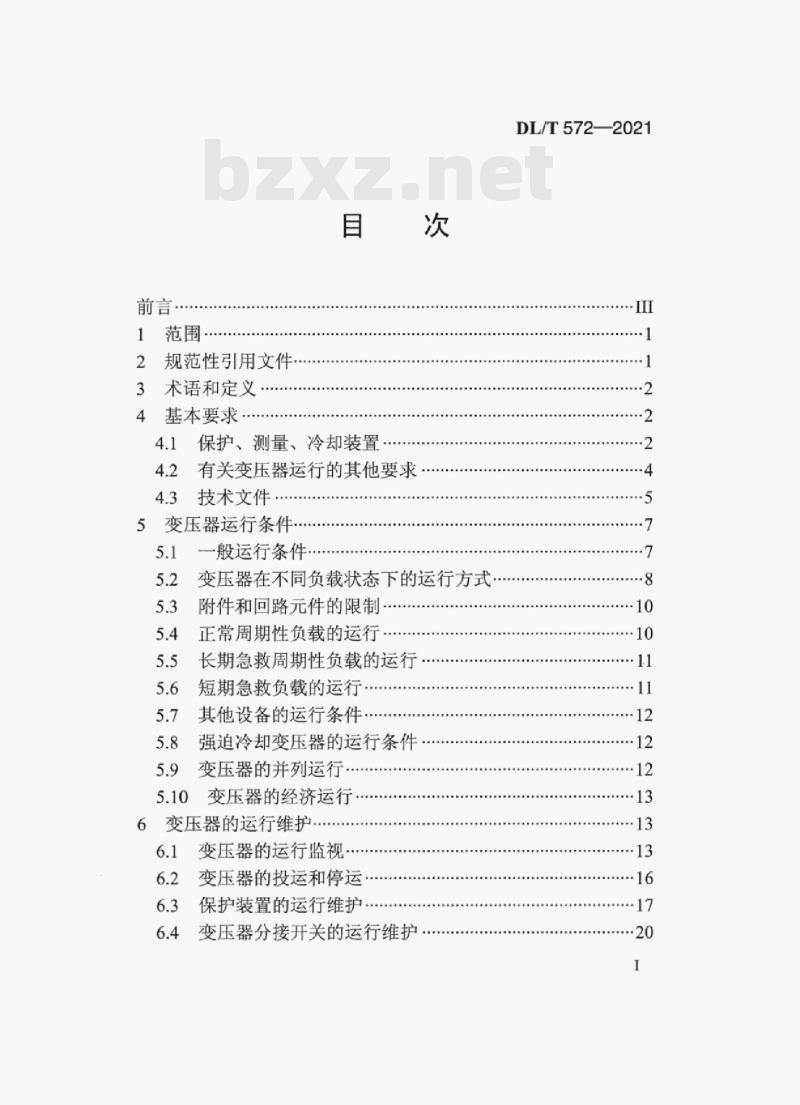

1范围·
2规范性引用文件
3术语和定义
4基本要求·
4.1保护、测量、冷却装置·
4.2有关变压器运行的其他要求
4.3技术文件
5变压器运行条件
一般运行条件
变压器在不同负载状态下的运行方式.附件和回路元件的限制·
正常周期性负载的运行
长期急救周期性负载的运行
短期急救负载的运行
其他设备的运行条件
强迫冷却变压器的运行条件
变压器的并列运行，
变压器的经济运行
6变压器的运行维护.
变压器的运行监视
变压器的投运和停运
保护装置的运行维护
变压器分接开关的运行维护
DL/T5722021
DL/T572—2021

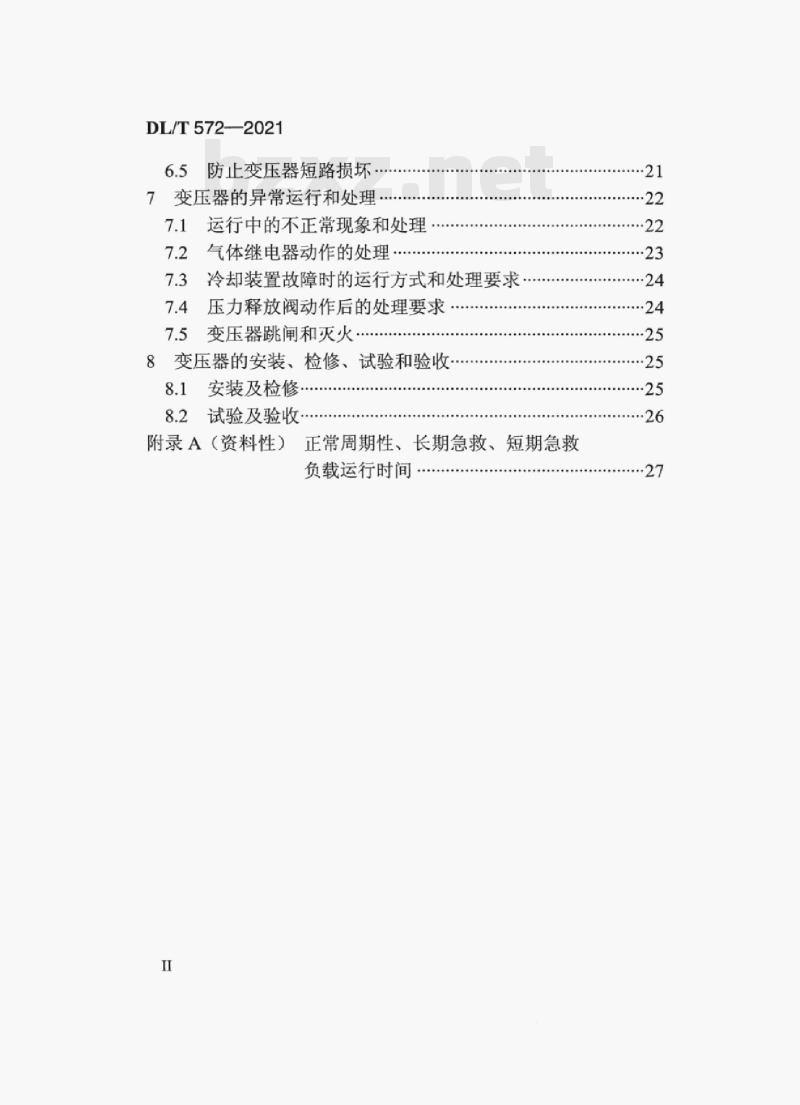

6.5防止变压器短路损坏：
7变压器的异常运行和处理·
7.1运行中的不正常现象和处理
7.2气体继电器动作的处理
7.3冷却装置故障时的运行方式和处理要求7.4压力释放阀动作后的处理要求7.5变压器跳闸和灭火·
8变压器的安装、检修、试验和验收8.1安装及检修
8.2试验及验收
附录A（资料性）正常周期性、长期急救、短期急救负载运行时间·
DL/T5722021

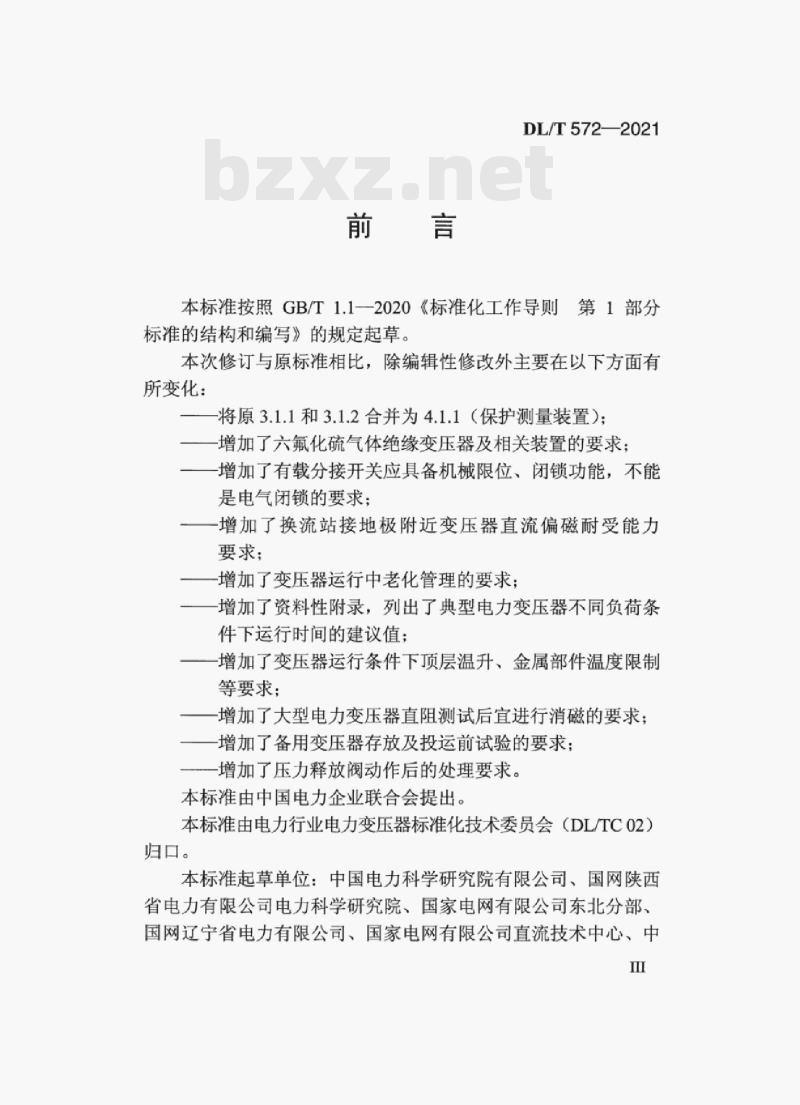

本标准按照GB/T1.12020《标准化工作导则第1部分标准的结构和编写》的规定起草。本次修订与原标准相比，除编辑性修改外主要在以下方面有所变化：
将原3.1.1和3.1.2合并为4.1.1（保护测量装置）：一增加了六氟化硫气体绝缘变压器及相关装置的要求：一增加了有载分接开关应具备机械限位、闭锁功能，不能是电气闭锁的要求：
一增加了换流站接地极附近变压器直流偏磁耐受能力要求：
一增加了变压器运行中老化管理的要求：一增加了资料性附录，列出了典型电力变压器不同负荷条件下运行时间的建议值：
一增加了变压器运行条件下顶层温升、金属部件温度限制等要求：
一增加了大型电力变压器直阻测试后宜进行消磁的要求；一增加了备用变压器存放及投运前试验的要求：一增加了压力释放阀动作后的处理要求。本标准由中国电力企业联合会提出。本标准由电力行业电力变压器标准化技术委员会（DL/TC02）归口。
本标准起草单位：中国电力科学研究院有限公司、国网陕西省电力有限公司电力科学研究院、国家电网有限公司东北分部、国网辽宁省电力有限公司、国家电网有限公司直流技术中心、中m
DL/T5722021

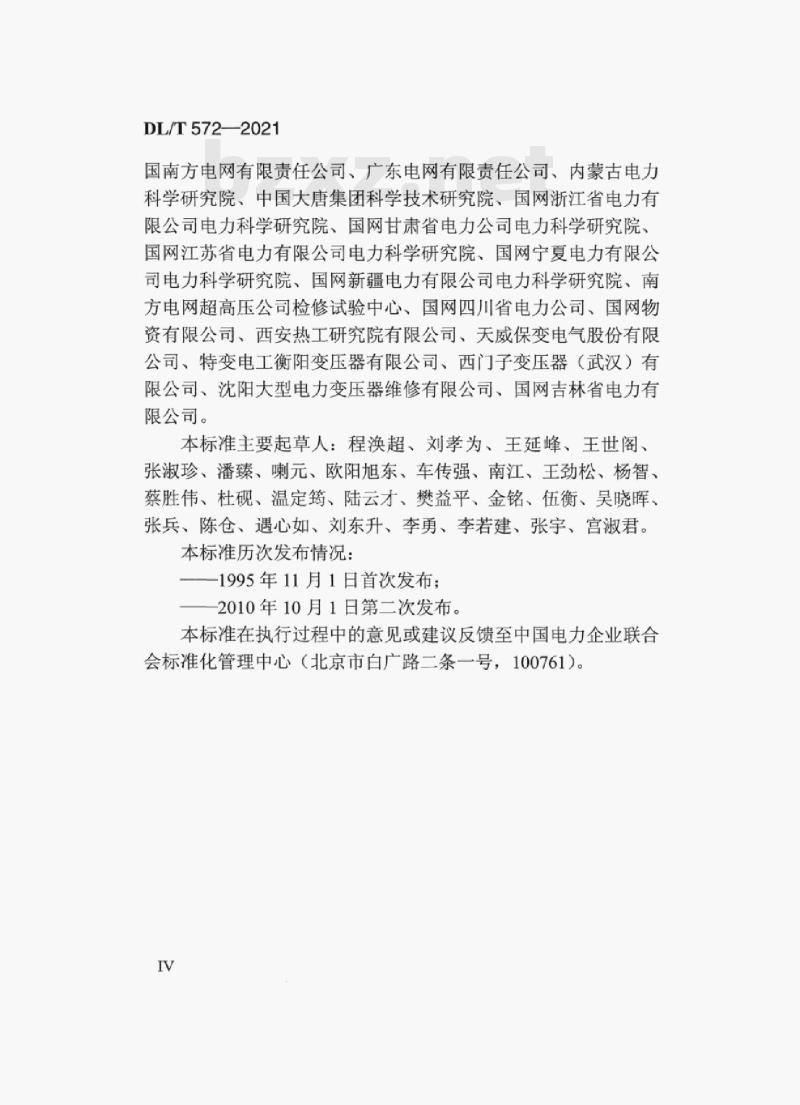

国南方电网有限责任公司，广东电网有限责任公司，内蒙古电力科学研究院、中国大唐集团科学技术研究院、国网浙江省电力有限公司电力科学研究院、国网甘肃省电力公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、国网宁夏电力有限公司电力科学研究院、国网新疆电力有限公司电力科学研究院、南方电网超高压公司检修试验中心、国网四川省电力公司、国网物资有限公司、西安热工研究院有限公司、天威保变电气股份有限公司、特变电工衡阳变压器有限公司、西门子变压器（武汉）有限公司、沈阳大型电力变压器维修有限公司、国网吉林省电力有限公司。下载标准就来标准下载网
本标准主要起草人：程超、刘孝为、王延峰、王世阁、张淑珍、潘臻、喇元、欧阳旭东、车传强、南江、王劲松、杨智、蔡胜伟、杜砚、温定筠、陆云才、樊益平、金铭、伍衡、吴晓晖、、张兵、陈仓、遇心如、刘东开、李勇、李若建、张宇、宫淑君。本标准历次发布情况：
一1995年11月1日首次发布：
一2010年10月1日第二次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。IV
1范围
电力变压器运行规程
DL/T572—2021
本文件规定了电力变压器（以下简称变压器）运行的基本要求、运行条件、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。
本文件适用于电压等级为35kV750kV的电力变压器。高压并联电抗器、发电厂厂用变压器、站用变压器等同类设备可参照执行。进口电力变压器，一般按本标准执行并参照制造厂的有关规定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
GB/T1094.5
GB/T1094.7
载导则
GB/T1094.11
GB/T1094.12
载导则
电力变压器第5部分：承受短路的能力电力变压器
电力变压器
第7部分：油浸式电力变压器负
第11部分：干式变压器
电力变压器第12部分：于式电力变压器负GB/T6451
油浸式电力变压器技术参数和要求GB/T10228
干式电力变压器技术参数和要求1
DL/T5722021
GB/T17211干式电力变压器负载导则DL/T393输变电设备状态检修试验规程DL/T437
高压直流接地极技术导则
DL/T573
电力变压器检修导则
变压器分接开关运行维修导则
DL/T5743
DL/T596
5电力设备预防性试验规程
DL/T18102018110（66）kV六氟化硫气体绝缘电力变压器使用技术条件
JB/T107802007750kV油浸式电力变压器技术参数和要求3术语和定义
本文件没有需要界定的术语和定义。4基本要求
4.1保护、测量、冷却装置
4.1.1变压器应按相关标准的规定装设保护和测量装置。油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GBT6451的要求。于式变压器有关装置应符合GB/T10228相应的技术要求。六氟化硫气体绝缘变压器有关装置符合DL/T1810相应的技术要求。4.1.2装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器油流方向有1%～1.5%的升高坡度。4.1.3变压器的冷却装置应符合以下要求：a）强油循环变压器及强气循环的气体绝缘变压器冷却系统应有两个独立的工作电源并能自动和手动切换。当工作电源发生故障时，应发出音响、灯光等报警信号。有人值班变电站，强油风冷变压器及强气循环的气体绝缘变压器冷却装置全停，宜投报警信号：无人值班变电站，2
宜投跳闸。
DL/T572—2021
b）强油循环变压器，当切除故障冷却器时应发出音响、灯光等报警信号，并自动（水冷却的可手动）投入备用冷却器：对有两组或多组冷却系统的变压器，应具备自动分组延时启停功能。
C散热器应经蝶阀固定在变压器油箱上或采用独立落地支撑。
d）风扇、水泵及油泵的附属电动机应有过负荷，短路及断相保护：应有监视油流或气流方向的装置。e）水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0.05MPa（双层管除外），冷却器出水侧应有放水旋塞。强油循环水冷却的变压器，各冷却器的潜油泵出口应装f
逆止阀（双层管除外）。
g）强油循环冷却的变压器，应能按油顶层温度和（或）负载控制冷却器投切。
h）潜油泵应采用E级或D级轴承，油泵应选用较低转速油泵（转速小于1500r/min）。
i）发电厂变压器发电机出口开关的合、断应与发电机主变冷却器作联锁，即当发电机并网、其出口开关合入后并网机组主变冷却器应自动投入，当发电机解列、其出口开关断开后，冷却器应自动停止。4.1.4变压器应按下列规定装设温度测量装置：a）应有测量顶层油温的温度计。b）1000kVA及以上的油浸式变压器、800kVA及以上的油浸式和630kVA及以上的干式厂用变压器，应将信号温度计接远方信号。
8000kVA及以上的变压器应装有远方测温装置。c）
强油循环冷却的变压器应在冷却器进、出口分别装设测d5
DL/T5722021
温装置。
测温时，温度计管座内应充有变压器油。f干式变压器应按制造厂的规定，装设温度测量装置。g）六氟化硫气体绝缘变压器应装有测量顶层气体的温度计，根据需求可安装绕组温度计，温度计管座内不能充有变压器油等易燃液体。
4.1.5无人值班变电站内20000kVA及以上的变压器，应装设远方监视运行电流和顶层油温的装置。无人值班的油浸式变压器或强气循环冷却的六氟化硫气体绝缘变压器，应有保证在冷却系统失去电源时变压器温度不超过规定值的可靠措施，并列入现场规程。
4.2有关变压器运行的其他要求
4.2.1释压装置的安装应保证事故喷油畅通，并且不致喷入电缆沟、母线及其他设备上，必要时应予遮挡。事故放油阀应安装在变压器下部，喷油口方向宜朝下。4.2.2变压器应有铭牌，并标明运行编号和相位标志。4.2.3有载分接开关应具备机械限位、闭锁功能。4.2.4油浸式变压器在运行情况下，应能安全地查看储油柜和套管油位、顶层油温、气体继电器，以及能安全取气样等，必要时应装设固定梯子。六氟化硫气体绝缘变压器运行情况下，应能安全地查看各个独立气室的压力。4.2.5室（洞）内安装的变压器应有足够的通风条件，避免变压器温度过高。
4.2.6装有机械通风装置的变压器室在机械通风停止时，应能发出远方信号。变压器的通风系统一般不应与其他通风系统连通。4.2.7变压器室的门应采用阻燃或不燃材料，开门方向应朝向外侧。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险”标志牌，并应上锁。
DL/T572—2021
4.2.8使用油浸式变压器的场所应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。4.2.9安装在地震基本烈度为七度及以上地区的变压器，应考虑下列防震措施：
a）变压器套管与软导线连接时，应适当放松：与硬导线连接时，应将过渡软连接适当加长。b）冷却器与变压器分开布置时，变压器应经阀门、连接管道（柔性接头）与冷却器相连接。4.2.10当变压器所在实际系统的系统短路视在容量大于GB/T1094.5的规定值时，应在订货时向制造厂提出要求：对运行中变压器应采取限制短路电流的措施。变压器保护动作的时间应小于承受短路耐热能力的持续时间。4.2.11如在变压器上安装反映绝缘情况的在线监测装置，其电气信号应经传感器采集，并保持可靠接地。涉及油和密封的监测装置，应具有良好的密封性能。4.2.12大型变压器铁芯，夹件接地点应分别引至变压器底部，便于监测。
4.2.13在室外变压器围栏入口处，应安装“止步，高压危险”，在变压器爬梯处安装“禁止攀登”等安全标志牌。4.2.14换流站接地极附近的电力变压器采购、设计阶段应考虑变压器直流偏磁耐受能力。变压器每相绕组充许的直流电流耐受能力应能满足DL/T437的要求。偏磁电流超过变压器耐受能力的，应采取抑制措施。
4.2.15对运行年久，温开过高或长期过载的变压器可进行油中糠醛含量测定或介电谱测试，以确定绝缘老化的程度。必要时可取纸样做聚合度测量，进行绝缘老化鉴定。4.3技术文件
4.3.1变压器投入运行前，施工单位需向运行单位移交下列技术5
DL/T5722021
文件和图纸。
4.3.2新设备安装峻工后需提交：a）变压器订货技术合同（或技术条件）、变更设计的技术文件等：
b）制造厂提供的安装使用说明书、合格证，图纸及出厂试验报告：
c）本体、冷却装置及各附件（套管、互感器、分接开关气体继电器、压力释放阀及仪表等）在安装时的交接试验报告：
d）器身内检时的检查及处理记录、整体密封试验报告等安装报告：
按GB50148要求和制造厂相关规定的安装全过程记录：e
变压器冷却系统、有载调压装置的控制及保护回路的安装工图：
油质化验及色谱分析记录：
h）备品配件及专用工器具清单：i）设备监造报告。
4.3.3检修竣工后需提交：
a）变压器及附属设备的检修原因及器身检查、整体密封性试验、干燥记录等检修全过程记录；b）变压器及附属设备检修前后试验记录。4.3.4每台变压器应有下述内容的技术档案：a）变压器履历卡片：
b）安装竣工后所移交的全部文件：c
检修后移交的文件：
预防性试验记录或例行试验记录：变压器保护和测量装置的校验记录；e
油处理及加油记录：
g）其他试验记录及检查记录；
DL/T5722021
h）变压器事故及异常运行（如超温、气体继电器动作、出口短路、严重过电流等）记录。4.3.5变压器移交外单位时，应将变压器的技术档案一并移交。5变压器运行条件
5.1一般运行条件
5.1.1变压器的运行电压一般不应高于该运行分接电压的105%且不得超过系统最高运行电压。对于特殊的使用情况（例如变压器的有功功率可以在任何方向流通，充许在不超过110%的额定电压下运行，对电流与电压的相互关系如无特殊要求。当负载电流为额定电流的K（K≤1）倍时，按以下公式对电压U加以限制U（%）)=1105K..
并联电抗器、消弧线圈、调压器等设备充许过电压运行的倍数和时间，按制造厂的规定。
5.1.2无励磁调压变压器在额定电压土5%范围内改换分接位置运行时，其额定容量不变。如为一7.5%和一10%分接时，其容量按制造厂的规定：如无制造厂规定，则容量应相应降低2.5%和5%。有载调压变压器各分接位置的容量，按制造厂的规定。5.1.3油浸式变压器顶层油温一般不应超过表1的规定（制造厂有规定的按制造广规定）。当冷却介质温度较低时，顶层油温也相应降低。自然循环冷却变压器的顶层油温一般不宜经常超过85Q。
表1油浸式变压器顶层油温在额定电压下的一般限值单位为摄氏度冷却方式
自然循环自冷，风冷
强迫油循环风冷
强道油循环水冷
冷却介质最高温度
最高顶层油温
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
