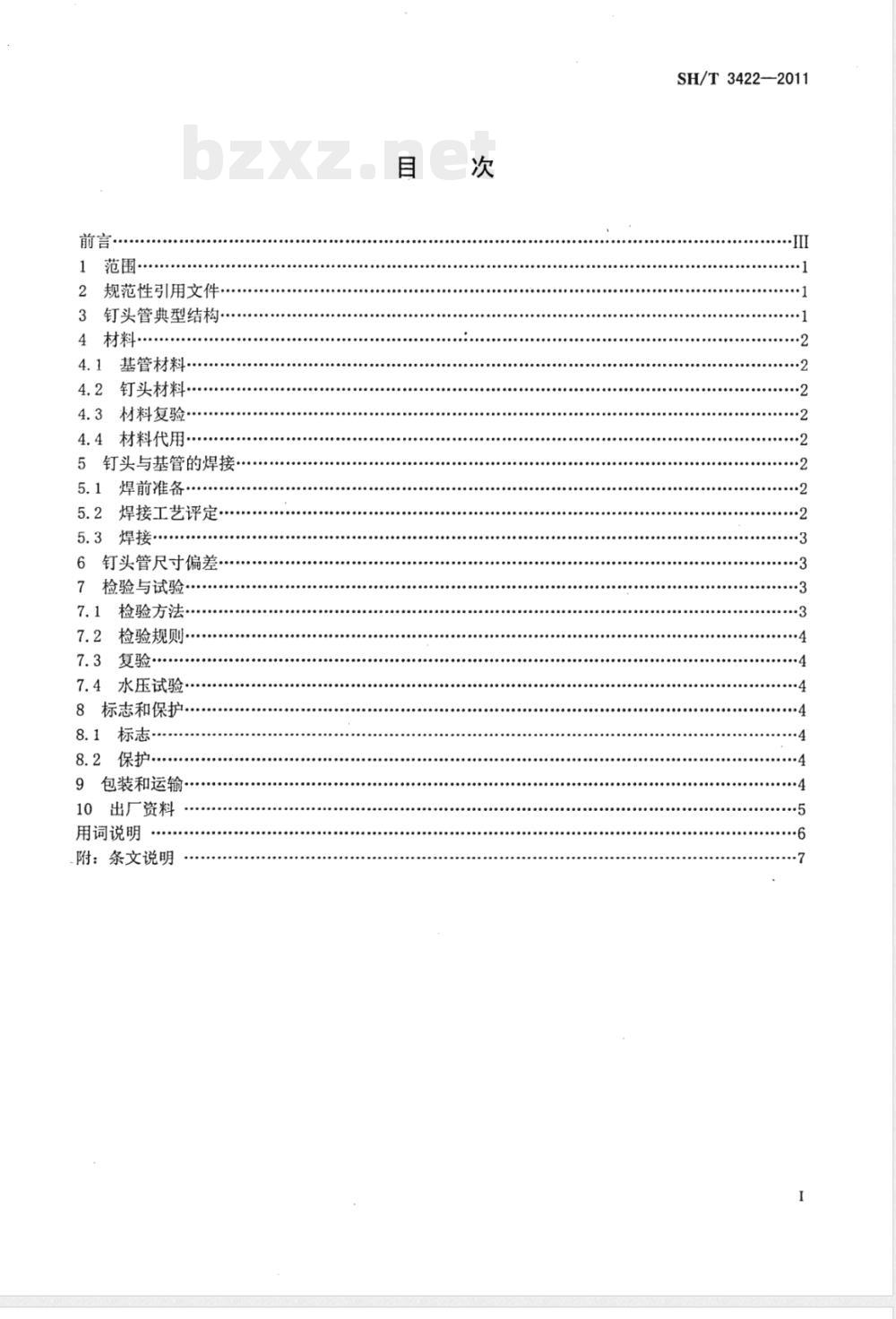

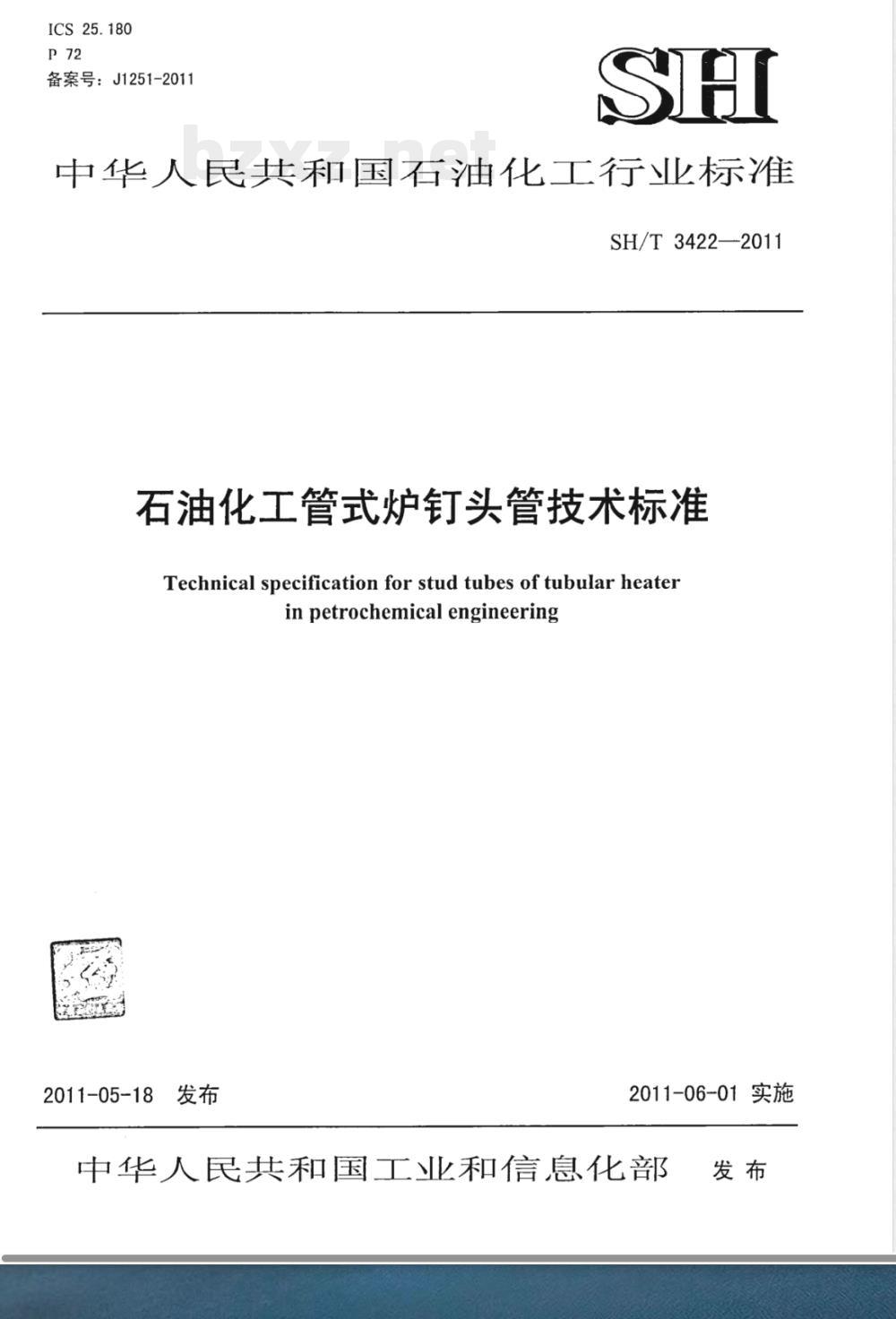

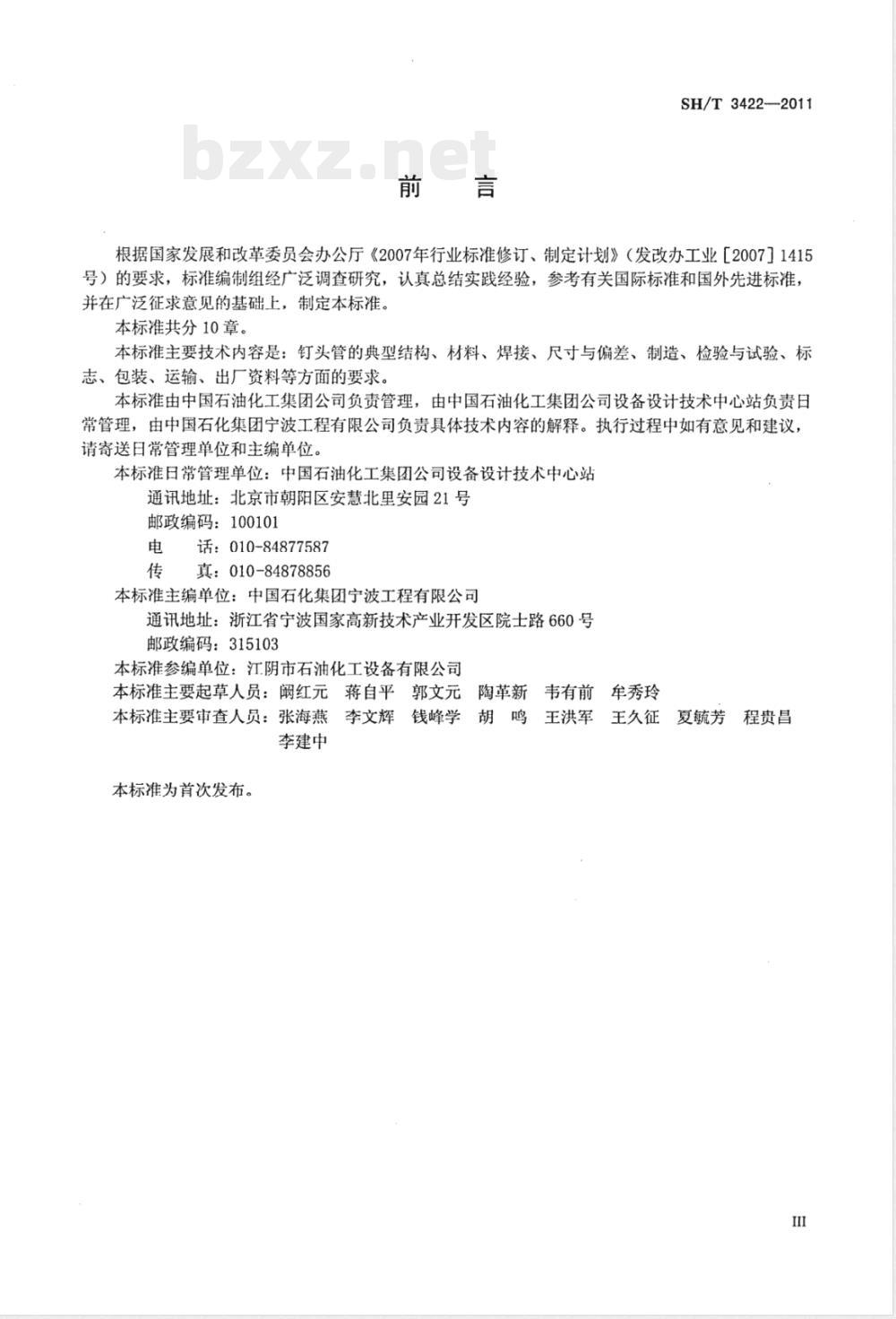

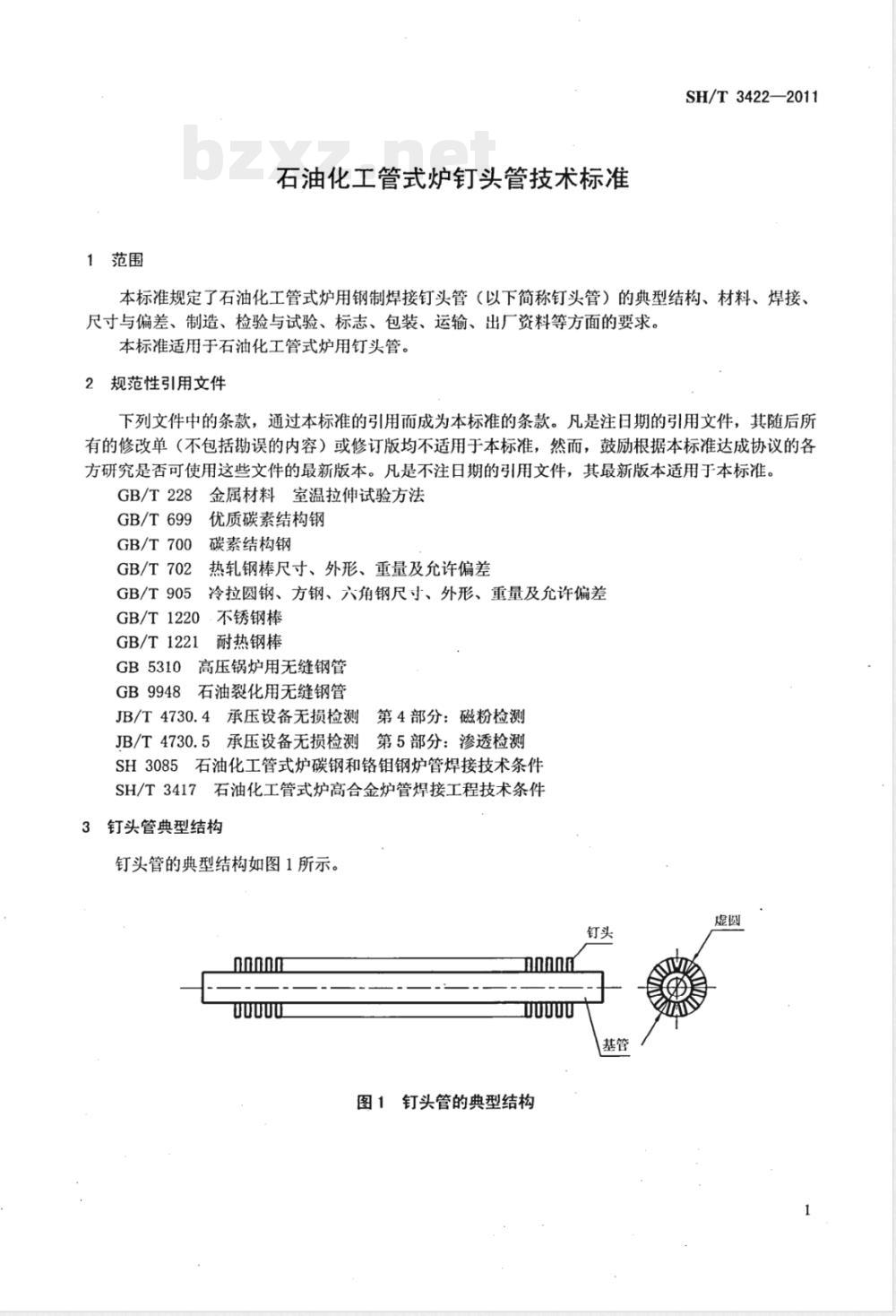

ICS 25.180 P 72 备案号：J1251-2011 SH 中华人民共和国石油化工行业标准 SH/T 3422—2011 石油化工管式炉钉头管技术标准 Technical specification for stud tubes of tubular heater in petrochemical engineering 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准根据国家发展和改革委员会办公厅《2007年行业标准修订、制定计划》要求编制，结合国内外相关标准及工程实践经验，在广泛征求意见基础上制定。本标准共分10章。主要内容包括钉头管的典型结构、材料、焊接、尺寸与偏差、制造、检验与试验、标志、包装、运输及出厂资料等技术要求。 本标准由中国石油化工集团公司负责管理，由中国石化集团宁波工程有限公司负责具体技术内容解释。 1 范围 本标准规定了石油化工管式炉用钢制焊接钉头管（以下简称钉头管）的典型结构、材料、焊接、尺寸与偏差、制造、检验与试验、标志、包装、运输及出厂资料等方面的要求。 本标准适用于石油化工管式炉用钉头管。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单或修订版不适用于本标准，但鼓励各方研究使用最新版本。主要引用标准包括：GB/T 228 金属材料室温拉伸试验方法；GB/T 699 优质碳素结构钢；GB/T 700 碳素结构钢；GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差；GB/T 905 冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差；GB/T 1220 不锈钢棒；GB/T 1221 耐热钢棒；GB 5310 高压锅炉用无缝钢管；GB 9948 石油裂化用无缝钢管；JB/T 4730.4 承压设备无损检测 第4部分：磁粉检测；JB/T 4730.5 承压设备无损检测 第5部分：渗透检测；SH 3085 石油化工管式炉碳钢和铬钼钢炉管焊接技术条件；SH/T 3417 石油化工管式炉高合金炉管焊接工程技术条件。 3 钉头管典型结构 钉头管的典型结构如图1所示，由基管与焊接钉头组成。钉头均匀分布于基管外表面，用于强化传热性能。 4 材料 4.1 基管材料 4.1.1 制造钉头管的基管应符合设计文件规定，并考虑焊接钉头后的收缩量，以保证成品长度满足设计要求。 4.1.2 当采用国产石油裂化管时，应符合GB 9948及补充技术要求。 4.1.3 当采用国产高压锅炉管时，应符合GB 5310及补充技术要求。 4.1.4 当采用进口钢管时，应符合设计文件规定的国外标准及补充技术要求。 4.1.5 基管表面不应存在深度超过0.3mm的凹坑、凹痕、折叠、轧折、沟槽等缺陷。如有超标缺陷
