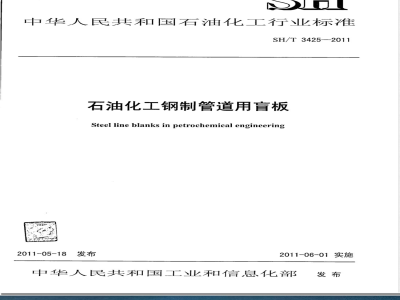

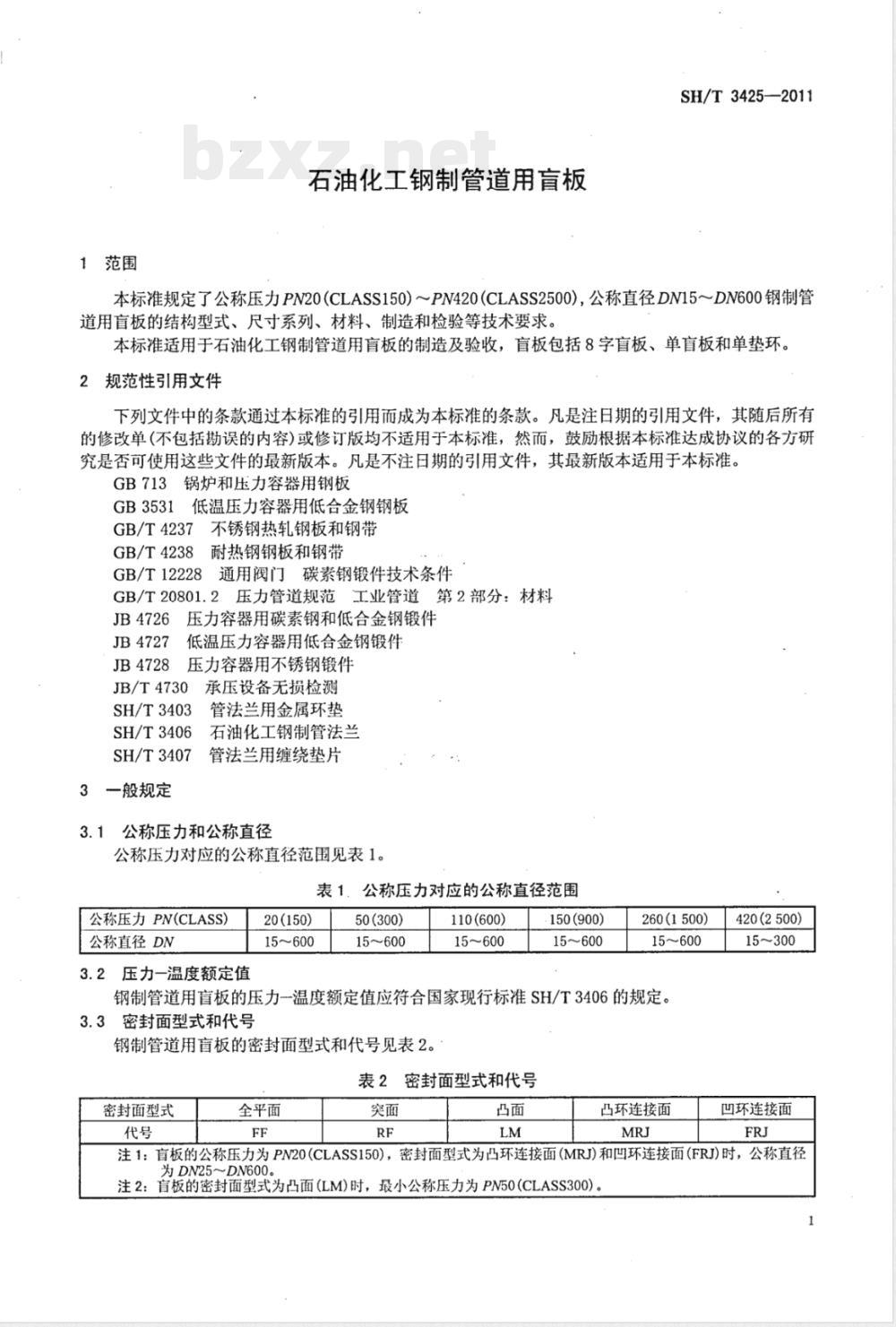

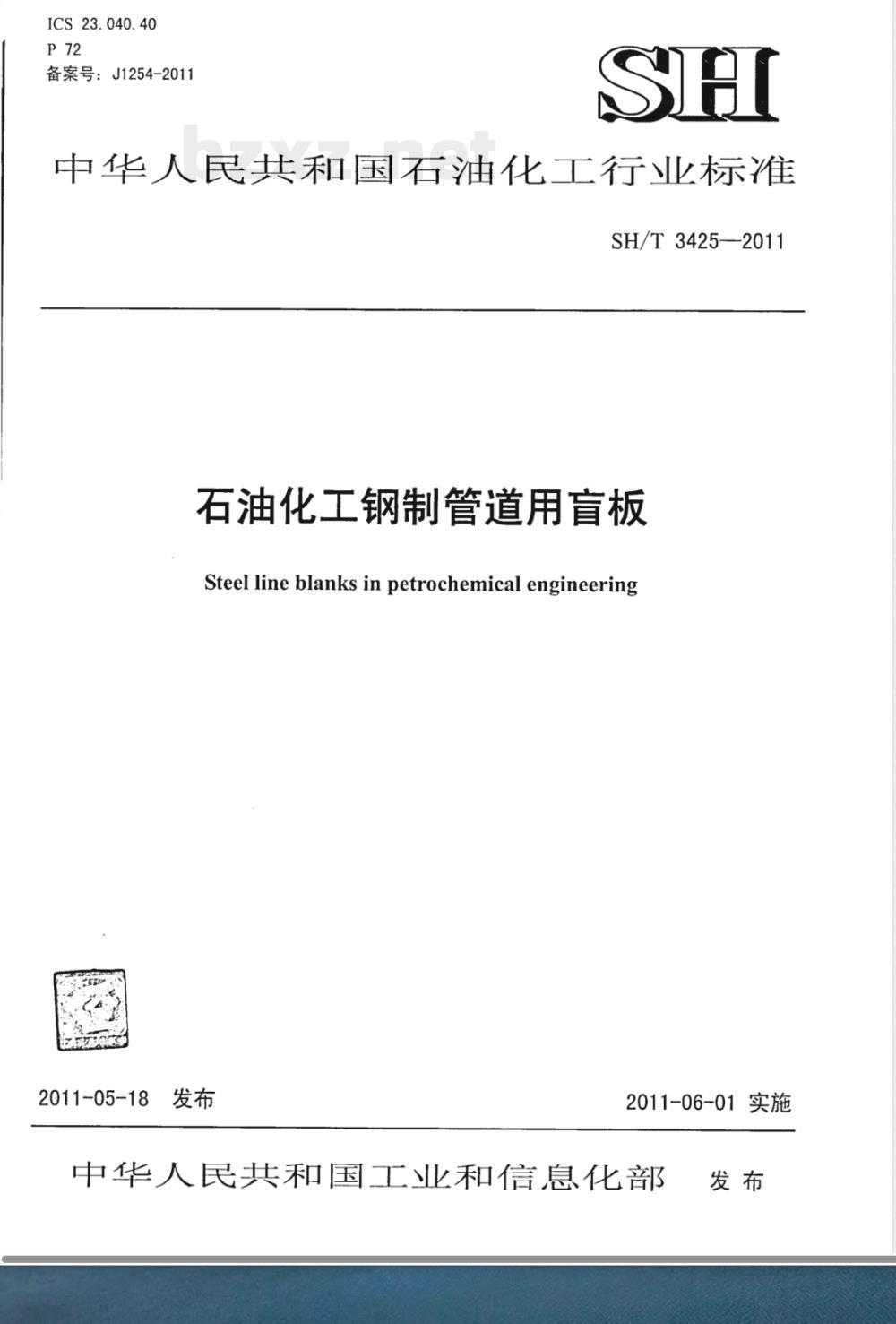

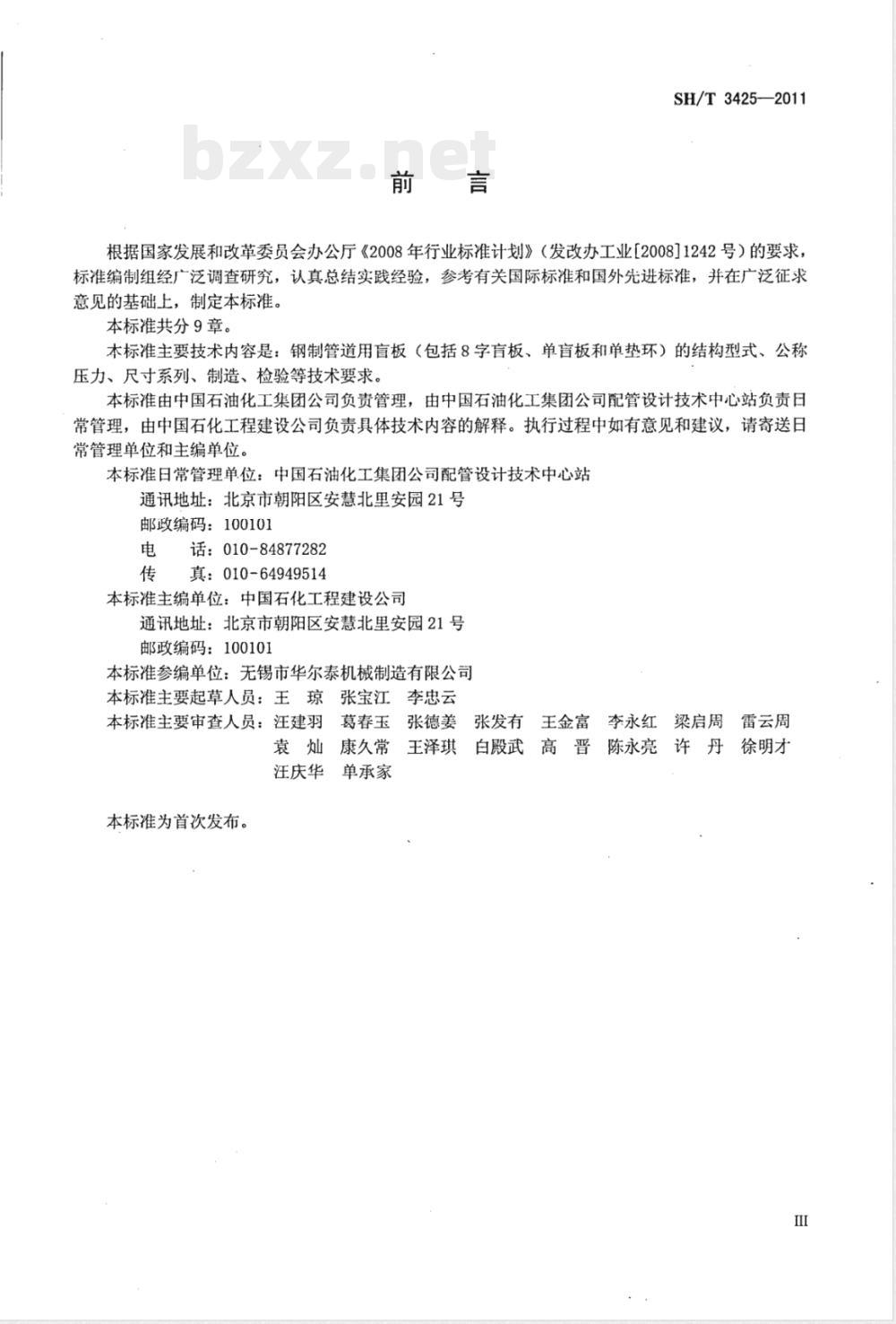

ICS 25.180 P72 备案号：J1251-2011 SH 中华人民共和国石油化工行业标准 SH/T 3422—2011 石油化工管式炉钉头管技术标准 Technical specification for stud tubes of tubular heater in petrochemical engineering 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部 发布 ICS 23.040.40 P72 备案号：J1254-2011 SH 中华人民共和国石油化工行业标准 SH/T 3425—2011 石油化工钢制管道用盲板 Steel line blanks in petrochemical engineering 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部 发布 SH/T 3425—2011 前言 本标准根据国家发展和改革委员会办公厅《2008年行业标准计划》（发改办工业[2008]1242号）的要求制定，经广泛调查研究、总结实践经验并参考国内外先进标准，在广泛征求意见的基础上完成。本标准共分9章。 本标准主要技术内容包括钢制管道用盲板（包括8字盲板、单盲板和单垫环）的结构型式、公称压力、尺寸系列、材料、制造及检验等技术要求。本标准由中国石油化工集团公司负责管理，由中国石油化工集团公司配管设计技术中心站负责日常管理，由中国石化工程建设公司负责技术解释。 1 范围 本标准规定了公称压力PN20（CLASS150）～PN420（CLASS2500），公称直径DN15～DN600钢制管道用盲板的结构型式、尺寸系列、材料、制造和检验等技术要求。 本标准适用于石油化工钢制管道用盲板的制造及验收，包括8字盲板、单盲板和单垫环。 2 规范性引用文件 GB 713 锅炉和压力容器用钢板 GB 3531 低温压力容器用低合金钢钢板 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 4238 耐热钢钢板和钢带 GB/T 12228 通用阀门碳素钢锻件技术条件 GB/T 20801.2 压力管道规范 工业管道 第2部分：材料 JB 4726 压力容器用碳素钢和低合金钢锻件 JB 4727 低温压力容器用低合金钢锻件 JB 4728 压力容器用不锈钢锻件 JB/T 4730 承压设备无损检测 SH/T 3403 管法兰用金属环垫 SH/T 3406 石油化工钢制管法兰 SH/T 3407 管法兰用缠绕垫片 3 一般规定 3.1 公称压力和公称直径 公称压力对应的公称直径范围见表1。 （以下原文后续章节为盲板结构型式、尺寸、公差、材料、制造、热处理、检验试验、标志包装等内容，在OCR文本中仅部分截断）
