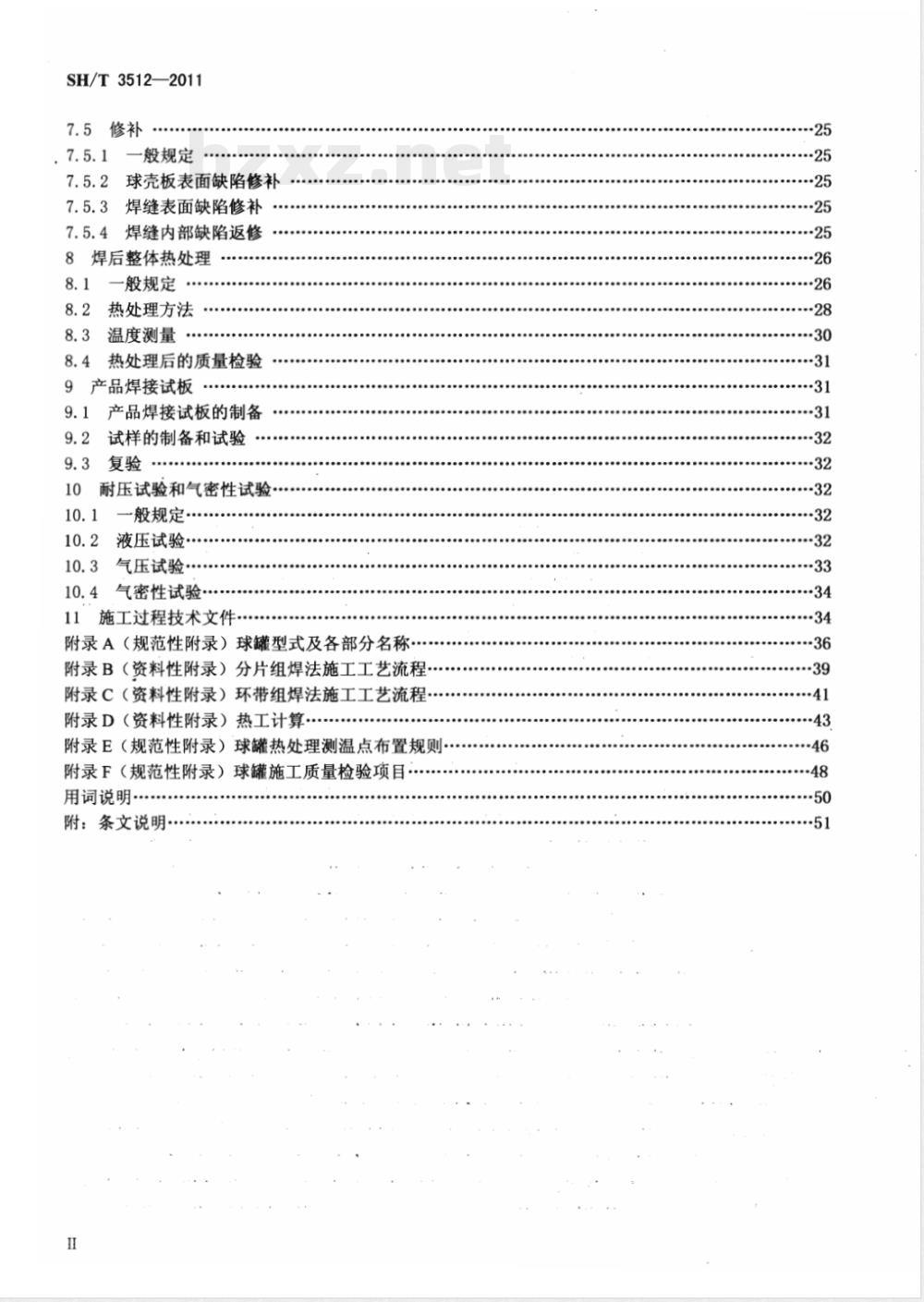

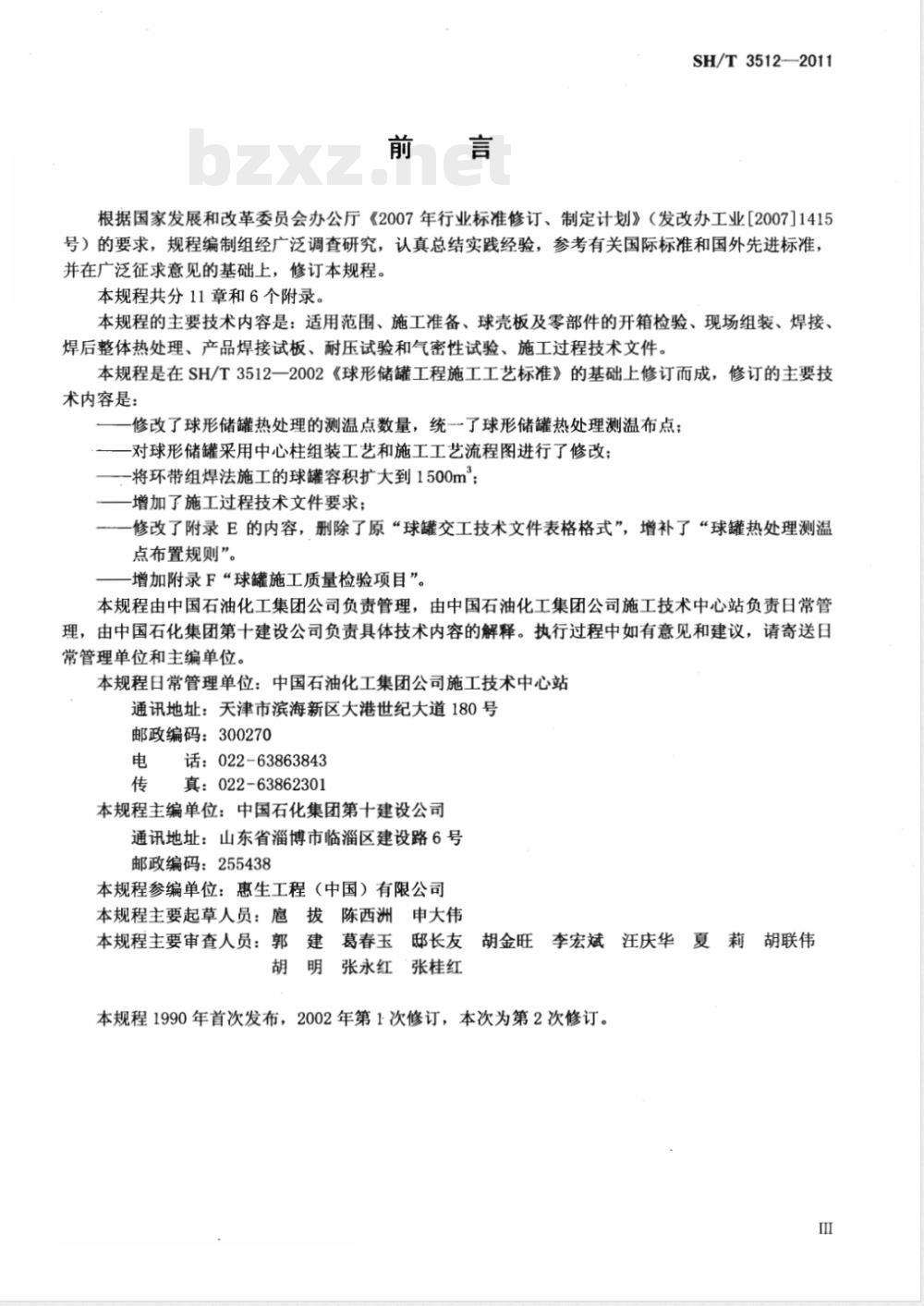

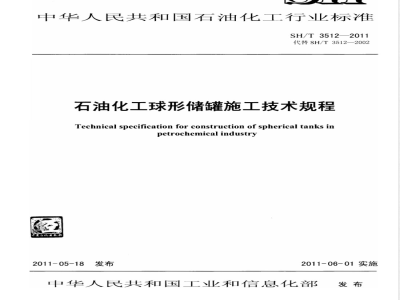

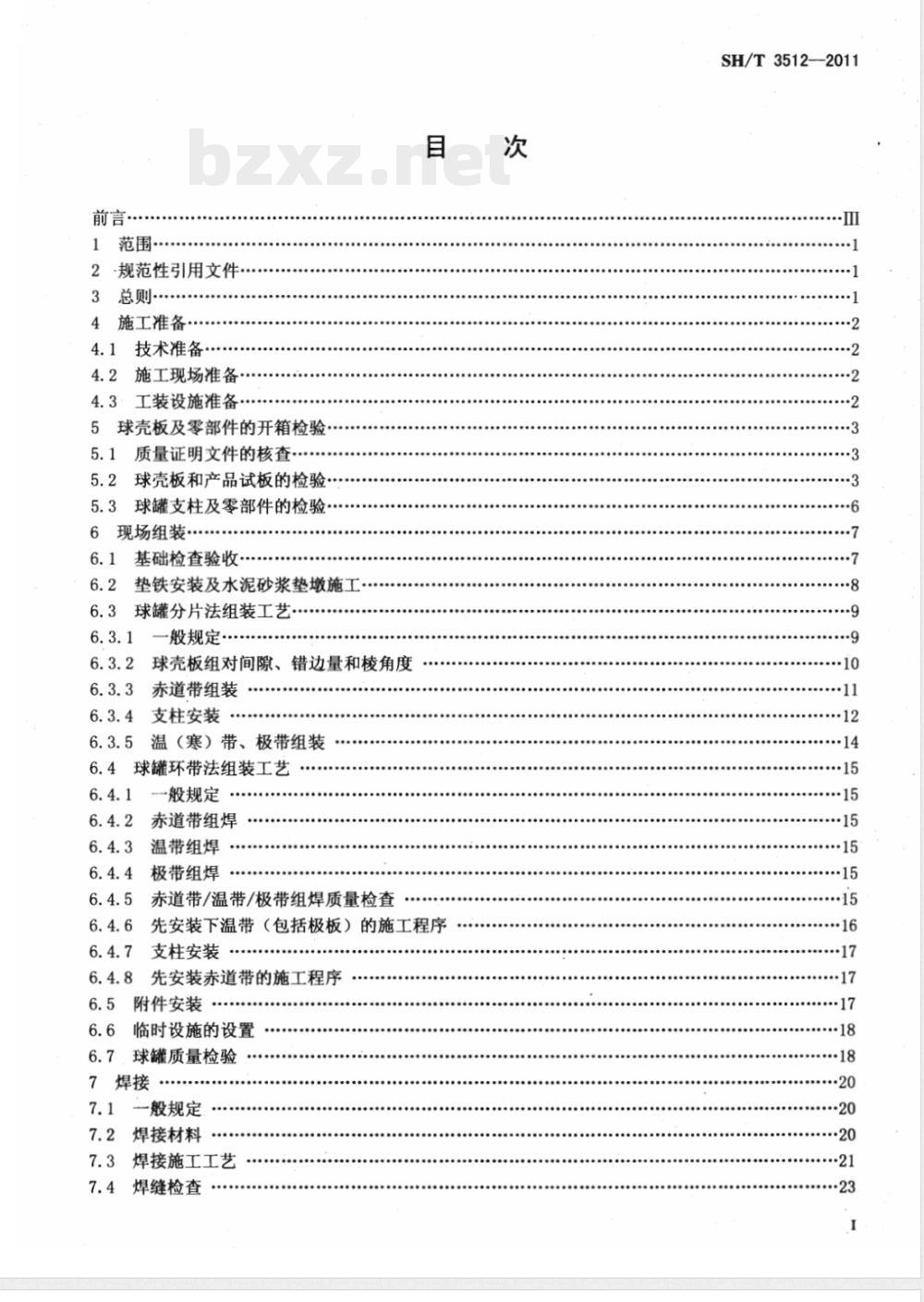

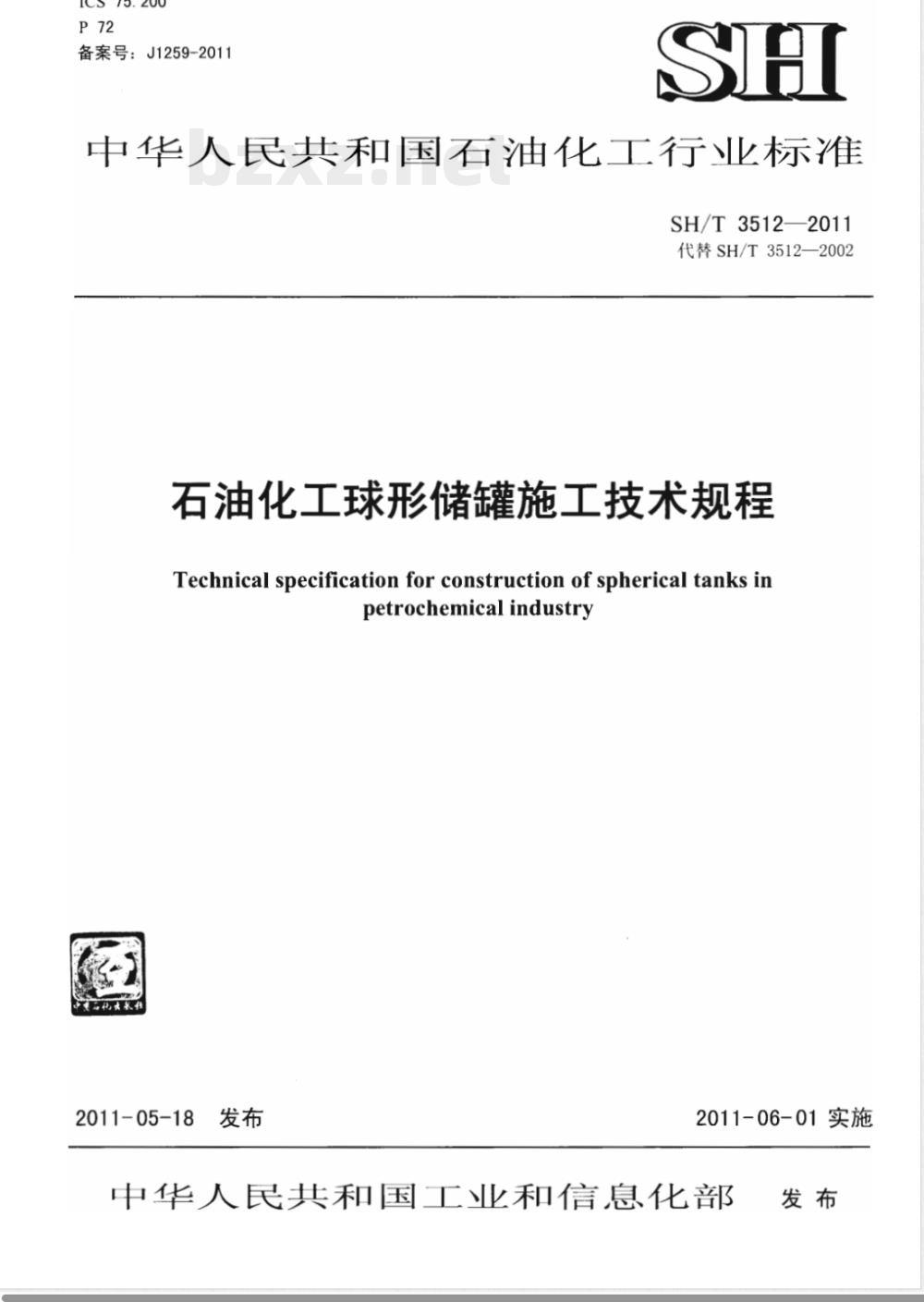

ICS 75.200 P72 备案号：J1259-2011 SH 中华人民共和国石油化工行业标准 SH/T 3512—2011 代替 SH/T 3512—2002 石油化工球形储罐施工技术规程 Technical specification for construction of spherical tanks in petrochemical industry 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部发布 前言 根据国家发展和改革委员会办公厅《2007年行业标准修订、制定计划》（发改办工业[2007]1415号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上修订本规程。本规程共分11章和6个附录。 本规程主要技术内容包括：适用范围、施工准备、球壳板及零部件开箱检验、现场组装、焊接、焊后整体热处理、产品焊接试板、耐压试验和气密性试验、施工过程技术文件等。 本规程是在SH/T3512—2002《球形储罐工程施工工艺标准》基础上修订而成，主要修订内容包括：修改球形储罐热处理测温点数量，统一测温布点；修改中心柱组装工艺及施工流程图；将环带组焊法施工球罐容积扩大到1500m³；增加施工过程技术文件要求；修改附录E并增加热处理测温点布置规则；新增附录F“球罐施工质量检验项目”。 1 范围 2 规范性引用文件 3 总则 4 施工准备 4.1 技术准备 4.2 施工现场准备 4.3 工装设施准备 5 球壳板及零部件的开箱检验 5.1 质量证明文件的核查 5.2 球壳板和产品试板的检验 5.3 球罐支柱及零部件的检验 6 现场组装 6.1 基础检查验收 6.2 垫铁安装及水泥砂浆垫墩施工 6.3 球罐分片法组装工艺 6.3.1 一般规定 6.3.2 球壳板组对间隙、错边量和棱角度 6.3.3 赤道带组装 6.3.4 支柱安装 6.3.5 温（寒）带、极带组装 6.4 球罐环带法组装工艺 6.4.1 一般规定 6.4.2 赤道带组焊 6.4.3 温带组焊 6.4.4 极带组焊 6.4.5 组焊质量检查 6.4.6 施工程序（含下温带及极板安装） 6.4.7 支柱安装 6.4.8 先安装赤道带施工程序 6.5 附件安装 6.6 临时设施设置 6.7 球罐质量检验 7 焊接 7.1 一般规定 7.2 焊接材料 7.3 焊接施工工艺 7.4 焊缝检查 7.5 修补 7.5.1 一般规定 7.5.2 球壳板表面缺陷修补 7.5.3 焊缝表面缺陷修补 7.5.4 焊缝内部缺陷返修 8 焊后整体热处理 8.1 一般规定 8.2 热处理方法 8.3 温度测量 8.4 热处理后质量检验 9 产品焊接试板 9.1 产品焊接试板的制备 9.2 试样制备和试验 9.3 复验 10 耐压试验和气密性试验 10.1 一般规定 10.2 液压试验 10.3 气压试验 10.4 气密性试验 11 施工过程技术文件 附录A（规范性附录）球罐型式及各部分名称 附录B（资料性附录）分片组焊法施工工艺流程 附录C（资料性附录）环带组焊法施工工艺流程 附录D（资料性附录）热工计算 附录E（规范性附录）球罐热处理测温点布置规则 附录F（规范性附录）球罐施工质量检验项目 用词说明 附：条文说明
