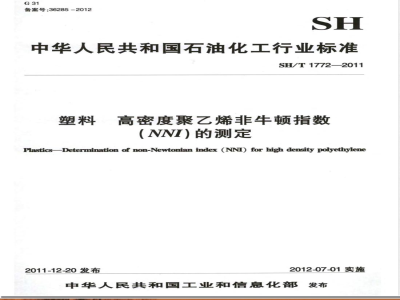

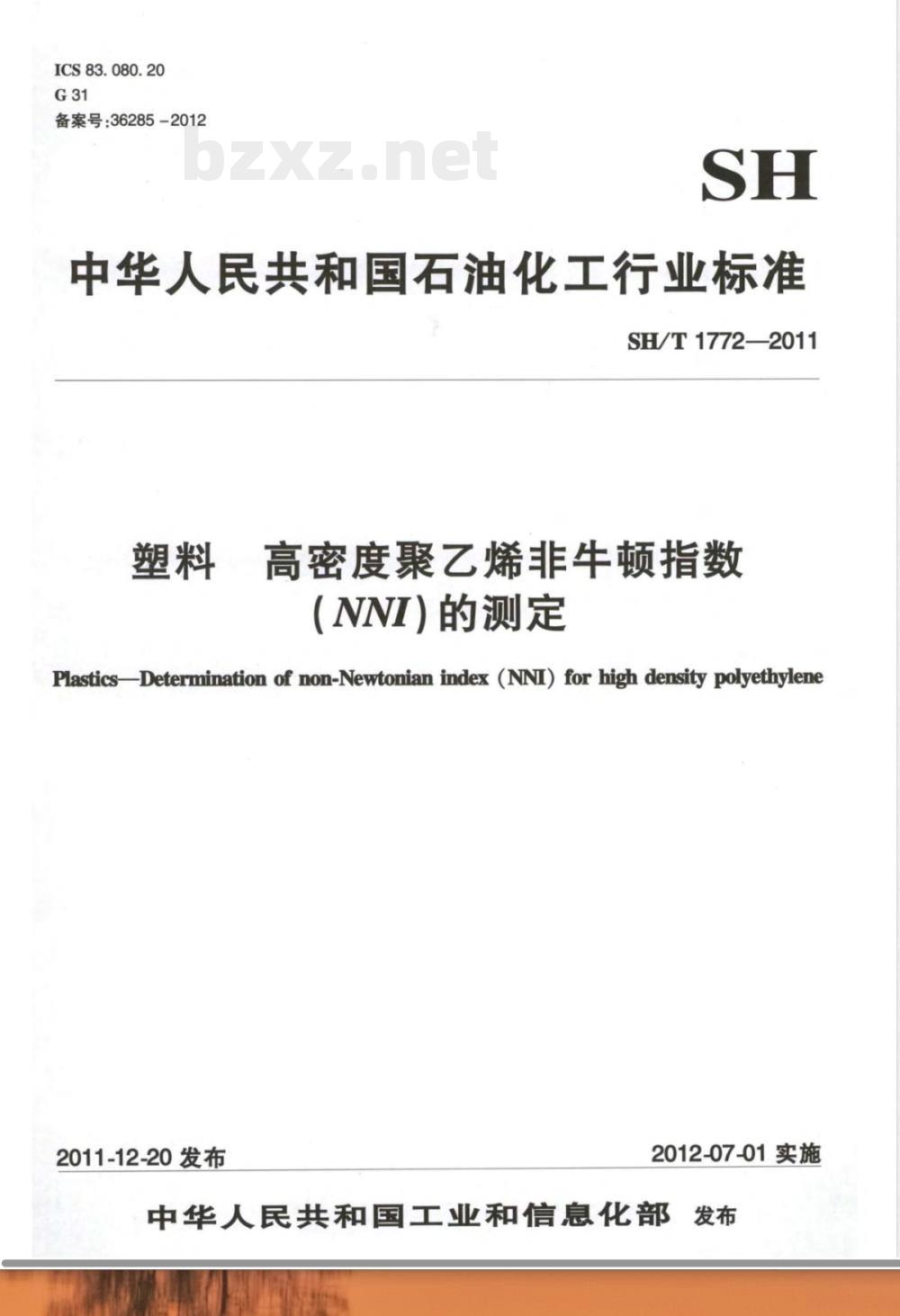

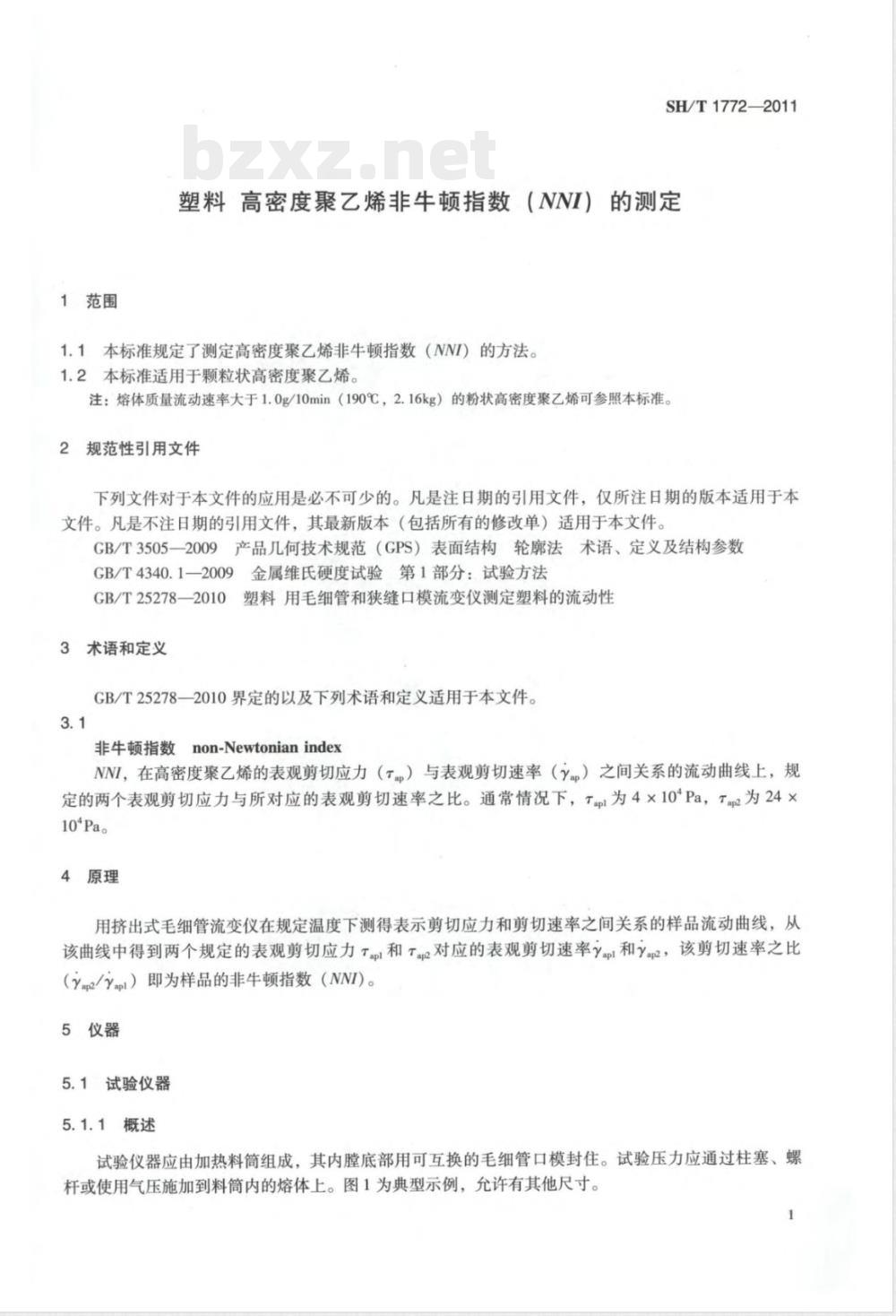

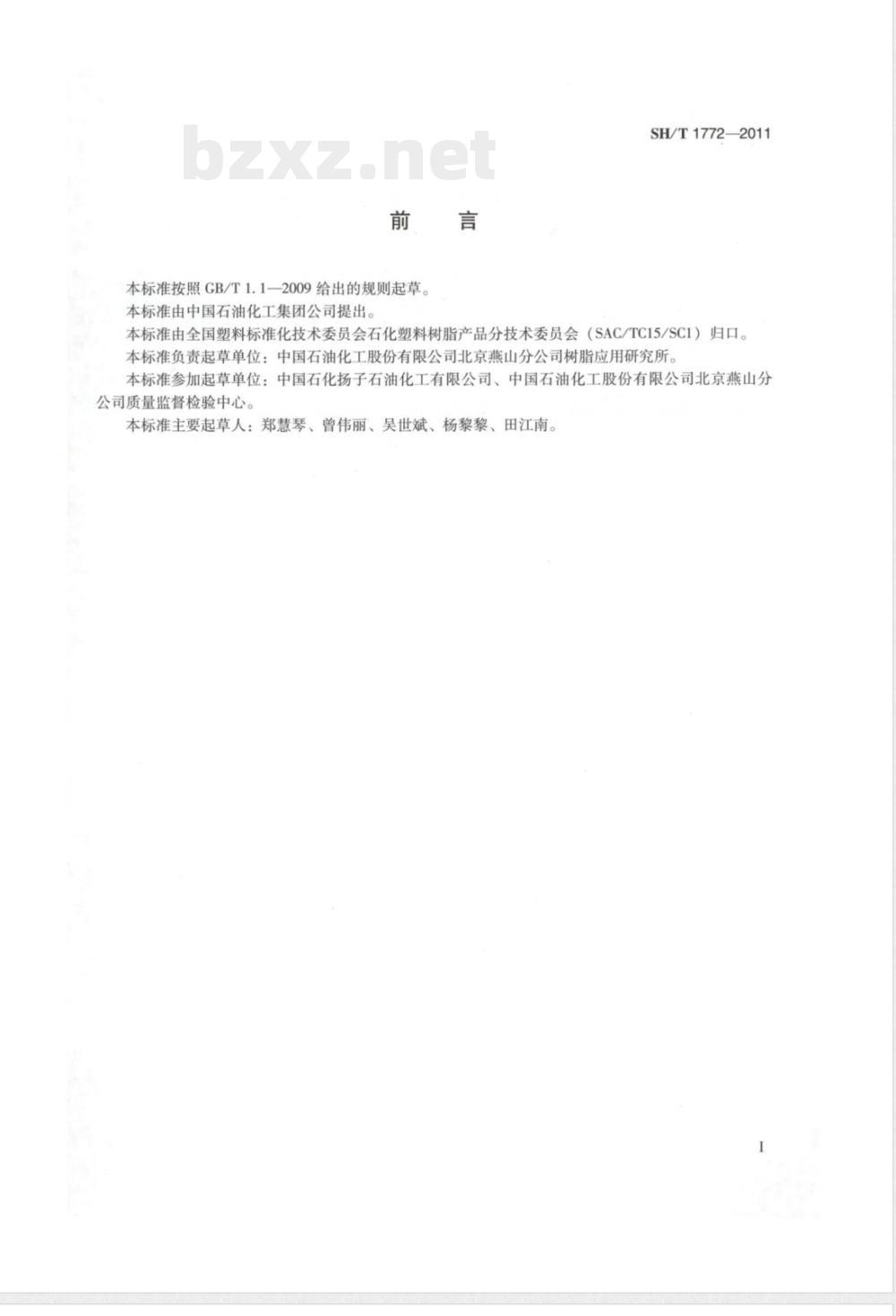

ICS 83.080.20 G31 备案号：36285-2012 SH 中华人民共和国石油化工行业标准 SH/T 1772—2011 塑料 高密度聚乙烯非牛顿指数（NNI）的测定 Plastics—Determination of non-Newtonian index (NNI) for high density polyethylene 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油化工集团公司提出。本标准由全国塑料标准化技术委员会石化塑料树脂产品分技术委员会（SAC/TC15/SC1）归口。 本标准负责起草单位：中国石油化工股份有限公司北京燕山分公司树脂应用研究所。 本标准参加起草单位：中国石化扬子石油化工有限公司、中国石油化工股份有限公司北京燕山分公司质量监督检验中心。 本标准主要起草人：郑慧琴、曾伟丽、吴世斌、杨黎黎、田江南。 1 范围 1.1 本标准规定了测定高密度聚乙烯非牛顿指数（NNI）的方法。 1.2 本标准适用于颗粒状高密度聚乙烯。注：熔体质量流动速率大于1.0g/10min（190℃，2.16kg）的粉状高密度聚乙烯可参照本标准。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 3505—2009 产品几何技术规范（GPS）表面结构轮廓法术语、定义及结构参数 GB/T 4340.1—2009 金属维氏硬度试验 第1部分：试验方法 GB/T 25278—2010 塑料用毛细管和狭缝口模流变仪测定塑料的流动性 3 术语和定义 GB/T 25278—2010界定的以及下列术语和定义适用于本文件。 3.1 非牛顿指数（NNI）non-Newtonian index 在高密度聚乙烯的表观剪切应力与表观剪切速率之间关系的流动曲线上，规定的两个表观剪切应力与所对应的表观剪切速率之比。通常情况下，Tapl为4×10^4 Pa，Tape为24×10^5 Pa。 4 原理 用挤出式毛细管流变仪在规定温度下测得样品的剪切应力与剪切速率关系曲线，从流动曲线中得到两个规定表观剪切应力T1和T2对应的表观剪切速率γ1和γ2，其剪切速率之比（γ1/γ2）即为非牛顿指数（NNI）。 5 仪器 5.1 试验仪器 5.1.1 概述 试验仪器应由加热料筒组成，其内膛底部用可互换的毛细管口模封住。试验压力通过柱塞、螺杆或气压施加到料筒内熔体上。 5.1.2 料筒 料筒应由能够在加热系统条件下稳定工作的材料制成。料筒内靠近口模入口处可设置侧孔，用于插入熔体压力传感器。料筒内膛直径允许偏差应小于±0.007mm。材料维氏硬度至少800HV30，并具有良好耐腐蚀与耐磨性能。表面粗糙度应小于0.25μm。 注：氮化钢适用于高达400℃的温度。商业流变仪料筒内径通常为6.35mm~25mm。 5.1.3 毛细管口模 毛细管口模壁应具有高加工精度，直径加工精度为±0.025mm，长度加工精度不小于±0.007mm。口模材料需具有维氏硬度800HV30以上，表面粗糙度小于0.25μm。口模孔不应存在明显机械加工痕迹或偏心。 常用材料包括硬化钢、碳化钨及硬化不锈钢等。 毛细管口模用于测定表观剪切速率与表观剪切应力，其长径比通常为L/D=1或其他规定值。入口角一般为180°，除非另有规定。
