ICS 75.180
备案号：J322-2004

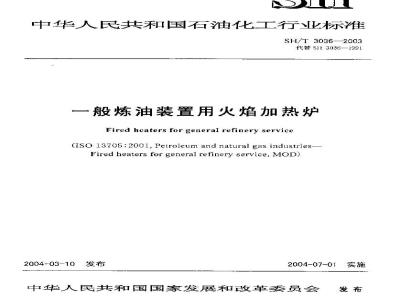

中华人民共和国石油化工行业标准SH/T3036—2003
代替S13036—1991
一般炼油装置用火焰加热炉
Fired hcaters for general refinery service(1S0 13705:2001, Petroleum and natural gas industries-Fired heaters for general refinery service, MOD)2004-03-10发布
2004-07-01
中华人民共和国国家发展和改革委员会发布
2规范性引用文竹
3术语和定义·
1一般规定
4.1注意事项
1.2压力设计规范-
●4.3地方法令
4.4加热炉的命名·
4.5其他
5报价+
买方职责
5.2　卖方职责·
6.3文件..
最终记录·
6设计原则-
6.！！艺设计
燃烧设计
6.3机械设计
了炉管．
一般规定
7.2扩面部分
了.3材料
8弯头
一般规定
8.2堵头式回弯头
8.3急弯弯管
8.4 材料+
9配管，端部接头和集合管
一般规定
允诈位移利荷载·
炉管支承件
SH/T 3036--2003
SH/T 3036—2003
一般规定
10.2荷载和许用应力
10.3材料
11谢火和隔热·
—般规定
11.2砖结构
浇注科剂里结构
陶瓷纤维结构
复合村里结构
结构和1附件
12.一般规定·
结构·
弯头箱、门和开孔·
12.4梯、平台和斜梯
燃、烟风道和尾部燃道
13. 1一般现定
设计原则
设计方法
13.4静态设计
风诱导振动的设计
13.6材料.
11燃烧器和辅助设备
14.1燃烧器
14.2吹灰器-
14.3通风机和驱动机
14.4挡板和挡板控制-
15仪表和箍助管接头
.！灿气和空油管接头
1艺流体测温管接头...
辅助管接头：
管壁热电偶：
15. 5 管接头位置:
16本间制造和现场安装·
一般规定
16.2钢结构制造
[6.3盘管制造
16.4油楼和锻锌·
16.5耐火和隔热
16.6现场安装
17检查、检测和试验…
17. 1一般规定-Www.bzxZ.net
17.2焊缝检测-
17.3铸件检验
17.1其他部仆的检验
17.5试骏·
附录A（资料性附录）设备数据表附录B（资料性附录）买方清单·附录C（资料性附录）1厂组装状态建议·附录D（规范性附录）炉管支承元件设计用的应力曲线附录E（规范性附录）火焰加热炉系统通风机--附录F（资料性附录）火熔加热炉空气预热系统附录G（资料性附录）火焰加热炉热效率测定参考文颜
SH/T 3036—2003
SH/T30362003
本标准超根据原国家经贸委《关于下达2002年化行业标准制修订项目计划的通知（国经贸厅行业[2002]36号），出中国行化.1.程建设公司、中国行化集团洛阳石池化上工程公司、中国石化集团第十建设公司编制，由中国有油化集团公司.1程建设管理部组织审定。本标准儿分17章和7个附录，其中附录D、E为规范性附录，附录A、B、C、F、G为资料性降。要内容包括一般炼油装置用火焰加热炉、空气预热器、通风机和燃烧器的设计、材料、制造、检验、试验、输准备和安装等方面规定的要求和建议。本标推修改采用ISO13705：2001《石油和天然气」业—一股炼油装置用火焰加热炉》的英文版。本标准代替SH3036—1991石油化工警式炉设计规范，因为石池化工T程建设在国内外的发展，使原标准已雄以满足加热炉1程承包的全面要求。基厂我国法规、标准的要求和炼油1，业的实践经验，本标准在采用国际标准时进行了修改，本标准与IS013705：2001《油和犬然气1业一—般炼油装置用火焰加热炉”相比，主要变化如下：1补充了我国的GB、JB、SH标准，共20多项：2拨API560第三版修订了个别条文：注：15O13705：2001《石油和天然气.下业-一股炼油装置用火焰划热炉》是基于1995年发布的API560（一般炼油装配同火期剂热炉”第二版编制的，低API560标准在2001年已发布了第三版，在薪版中少数条款有较重要的炼3删除了绝大多数用英制单位表示的计算公式和表格：4册除了附录H:
5进行了适当的编辑性修改，如按中国石油化工行业工程建设标雅编写规定改变了部分编用裕式，纠止了原文中个别章节明显的编号错等。对主要技术性差异的内容及其修改原因，列于前言附表。本标准在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址：北京市朝阳区安悉北里安园21号，邮政编码：100101），以便今后修订时参考。本标准由主编单位负责解丰华。
本规范士编单位：中国有化「程建设公司中国行化集团洛阳石油化工工程公司中国右化集团第十建设公司
主要起草人：孙毅王德瑞张西庚韩学铨张海燕蒸李文辉尹朝曦李法海SH/T 3036—2003
前言附表本标准与IS0 13705：2001 的技术性善异及其原困本标准的
帝条编号
正文和附录中
报成各竞节条
[11. 3. 7
14. t. 13
技术性差异
增加我国部分国标和行业标准（GB、JB和SH)，并将这些标准补充到报应章节的条文中删除150 13705：2001 3.74 中对结构设计规范的示例，即删除了以下文学“示例[CBO统一组筑标准、ASCE规范，AISC用于建筑的钢结钩没计、制造、安的规范“增划外径137.0mm（5.0in）和152.4mm（6.Cin）两种规格的炉管
用API560第三版中表4代静[SO13705:200]中的表 3
对于IS0 13705=2001 8.2.8 表4，增加了管心距等于 2 倍管于外控和管心距等于 1. 了至 1. 8 倍管子外径的尺寸系列删途 [SO t3705 : 2001 8. 2. 8 表 4 排中对务种管心距应用条件的阐述
对十1S013705：200111.4.18中购瓷纤维结构在高硫燃料条件下的防护，增加以下文字，“经实方间恶，也可采用其他的隔离措对于 [S0 13105 : 2001 11. 5. 7 中以隔热块减附纤为背时的复合扩衬在前硫燃科系件下的明护，将原有文护“壁坂防护涂料的作温度应达150℃（3001）\按AP[560第三版.5.7修改为\应达177℃（350F）\对于 1SO 13705 : 2001 11. 6. 1中谢火材料依据的材科现范，增加以下文字，“或买方同慈帕儿他材料和标准”
刷除ISQ13705：200112.5中的全部条文，采用API560第二版8.5中的所有条文，并增圳中国标准
对十[SO13705:200114.1.[3,原有义字表\足对燃烧器部作改计的受纸要求”修改为“是对的推孝些求”并增以下文字：“如果带要，燃烧器厂商应提让有关材料选用的资料供实方市查”
总结我国实贱经验：适应我国国情用的划范成为我国百化行业所采用的或熟悉的总我国实践经验：适应我国国情ASTM钢管标准中，除tube管外，出采用pipe管作为炉管
总站我国实找经验：适应我国国情适应我国国情
采用APE 560第三版中新的温度值出含理适吃我国图情
梁用产56的0第三版中的文字要简浩、合聘适应我国国情：考忠我的实标经验本标准的
章条编手
[5. 1. 1. 6
15. 1. 2. 9
15. 1. 3. 4
17. 5. 1.1
17, 5. 1. 4
E. 2. 12. 2
E. 3. 2. 8
E. 5. 2. 5
F. 6. 3. 3
找术性差异
前言附表（续）
在1SQ13705：2001（)的同一编号的条款中，分别对溢度、压力、烟气采样、工艺流体热电吗等的管接头的规格（形式、尺寸等）逐一作了明确娩定，月与我国日前使用的都不相间。本标准相应条款均增加了以下文学：“经买方问意，也可采用其他规格的管接头\，并吸收了API560 第三版中 12. 1.3. 3和 12. 2. 3 的争文
删除ISO13705:2001 16.4. 3中有关钢结构镀舒的6个 ASTM 标准，增了以下文字:“镀锌成符合实方现定的标准的要求”对于 [SD 13705 :2001 17. 4. 2 条耐火衬里施工检验中允许的原度变化范围值，将原有文字成在6mm至13mm之间”按AP[560第二版14.4.2烤改为“F在-6mm至13mm之间”
对于 IS0 13705 : 2001 17. 5. 1. 1 有关压力试验的规定,按 API560 第三版 14. 5. 1. 1 增加了以下义字：“c）试验压力应不超过设计压力的 9. 75 倍”
对十150 13705:2001 17. 5. 1.4 有关压力试验后除净试验用水的规定。按 API 560 第三版14.5.1.4增加了以下文了：“对奥氏体不锈钢炉管，不得架用加热汽化的办法除去水”用“通风机全压与出山动压的差值”代替SO13705中的“通风机全压与动压的差值”用“通风机静压差与静压的差值”代替SO13705中的“通风机静压与静压差的差值“按AP1560第三版相应条款，用”WR\值”代替ISO13705中的“离心产值”
增圳以下文字：“钢-水热管空气预热器适用的圾高烟气入口温度一般为 380亡“源
SH/T3036-—2003
对某些种类的管接头的规格（形式、尽寸等）没有必要现定得过细或过死。应适应我国国情，考强我国经验
引用的规范应为我国石化行业所采用的战熟悉的
来用API560第兰版中新的作差范国更合理增加API560第三版中新的规定里台理培加API560第三版中新的规定更合理符合我国通用的定义
符合我国通用的定义
采用API560第三版中的表毅方式“WR值”史准确
总结我国成熟的经验
一般炼油装置用火焰加热炉
SH/T3036—2003
本标准对一股炼油装置用火焰加热炉、空气预热器、通风机和燃烧器的设计、材料、制造、检验、试验、运输准备和安装等方面规定丁最低要求并给出建议。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括劫误的内容）域修改版，均不适用于本标准。但鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡不注明日期的引用文件，其最新版本适用于本标准。GB150钢制压力器
GB700碳素结构钢
GB3B36.14爆炸性气体环境用电气设备第14部分：危险场所分类GB4415粘土质耐火砖
GB5677铸钢件射线照相及底片等级分类方法GB8923ISO8501-1涂装前钢材表面锈蚀等级和除锈等级GB9948石油裂化用无缝钢管
GB11835绝热用岩棉，矿渣棉及制品GB 50017
钢结构设计规范
GB50058
爆炸和火灾危险环境电力装置设计规定高铅砖
GB/T 2988
GB/T 3994#
粘士质隔热耐火砖
GB/T 3995
高铝质隔热耐火砖
铸钢件渗透探伤及缺陷显示迹痕的评级方法GB/T 9443
GB/T9444：铸钢件磁粉探伤及质垃评定方法JB4708钢制压力容器焊接工艺评定B4730压力容器无损检测
JB/T10213通风机焊接质检验
JB/T10214通风机铆焊件技术萎求SH3085石油化工管式炉碳钢和铬钼钢炉管焊接技术条件SH/T3037炼油厂加热炉炉管壁厚计算SH/T3070石油化丁管式炉钢结构设话规范SH/T3086石油化工管式炉钢结构工程及部件安装技术条件SH/T3087衣油化:L管式炉耐热钢铸件技术标准SH/T3115布油化「管式炉轻质浇注料村里L.程技术条件1
SH/T 3036--2003
SH/T3127石油化工管式炉铬铂钢焊接回弯头技术规范SH/T3523石油化正铬镍奥氏体钢，铁镍合金和镍合金管道焊接规程国家质量监誉检验检总局国检锅[2002]109号文：锅炉压力容器压力管道焊工考试与管理规则EN's 10025, Hot rolled producis of non-alloy struetural steels- Technical delivery conditionsAFBMA2' Standard 9, Load ratings and fatigue life for ball bearingsAMCA 99-2404-78, Drive arrangements for centrifigal fansAMCA 201, Fans and systems
AMCA210,Laboratory methods of testing fansforaerodynamic performance ratingASMEB17.1,Keys and keyseats
ASMEB31.3,Processpiping
ASME Boiler and pressure vessel code, Section VIII, Rules for construction of pressure vesselsASTM A 36 \, Standard specification for carbon structural steelASTM A 161, Standard specification for seamless low-carbon and carban-molybdenum steel still tubesfor refinery service
ASTM A 181, Standard specification for carbon steel forgings, for general-purpose pipingASTM A 182. Standard specification for forged or rolled alloy-steel pipe flanges, forged fitings, andvalvesand parts forhigh-temperatureserviceAsTM A 192, Standard specification for seamless carbon steel boiler tubes for high-pressure serviceASTM A 193, Standard specification for ajloy-steel and stainless steel bolting materials forhigh-tempcrature service
ASTM A 194, Standard specification for carbon and alloy steel nuts for bolts for high-pressureor high-temperature service, or bothASTM A 209, Standard specification for seamiess carbon-molybdenum alloy-steel boiler andsuperheater tubes
AsTM A 210, Standard specification for seamless medium-carbon steel boilcr and superhieater tubesASTM A 213, Standard specification for seanless ferritic and austenitic alloy~steel boiler, superheaterand heat-cxchanger lubes
AsTM A 2t6, Standard specification for steel casting5, carbon, suitable for fusion welding, fofhigh-temperature service
1)European Commiteefor Standardization (CEN).,Rua.de Stassant 36,B-1050BrusselsBelgium2) Ani-Friction Bearing Manufaclurers Association, 1200 1gh street NW, Suite 300, Washington, DC200362112,USA.
3) Air Movement and Control Assocation, 30 West University Drive, Arlington Heights, IL 60004, USA.4)Anuerican Society of Mcchanical Engineers, 3 Park,Avenue, New York,NY 10017,USA.5) American Society for Testing and Materials, 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959, USA.2
SH/T 3036—2003
AsTM A 217, Standard specification for steel castings, martensitic stainless and alloy, forpressure-containing parts, suitable for high-temperature serviceAsTM A 234, Standard specification for piping fittings of wrought carbon steel and alloysteel for moderate and high temperature serviceASTM A 240, Standard specification for heat-resisting chromium and chromium-nickel stainlessstcel plate, sheet, and strip for pressure vesselsASTM A 242, Standard specification for high-strength low-alloy structural steelAsTM A 283, Standard specification for low and internediate tensile strength carbon steel platesASTM A 297, Standard specification for steel castings, iron-chromium and iron-chromium-nickel,heat resistant, for general application.ASTM A 307,Standard specification for carbon steel bolts and studs, 60 000 psi tensile strengthASTM A 320, Standard specification for alloy steel bolting materials for low-temperature serviceASTM A 325, Standard specification for structural bolts, steel, heat treated, 120/105 ksi minimumtensile strength
AsTM A 351, Standard specification for castings, austenitic, austenitic-ferritic (duplex ),forpressure-containing parts
ASFM A 384, Standard practice for safeguarding against warpage and distortion duringhot-dip galvanizing of steel assembliesASTM A 385,Standard practiceforproviding high-qualityzinc coatings(hot-dip)ASTM A 387, Standard specification for pressure vessel plates, alloy stcel, chromium-nolybdenumASTM A 403, Standard specification for wrought austenitic stainless steel piping fitingsAsTM A 447, Standard specification for steel castings, chrornium-nickel-iron alloy( 25-12 class), forhigh-temperature service
ASTM A 560, Standard specification far castings,chromium-nickei alloyASTM A 608, Standard specification for centrifugally cast iron-chramium-nickel high-alloy tubingfor pressure application at high temperaturesASTM B 366, Standard specification for factory-made wrought nickel and nickel alloy fttingsAsTM B 4o7, Standard specification for nickel-iron-chromium alloy seamless pipe and tubeASTM B 564, Siandard specification for nickel alloy forgingsASTM B 633, Standard specification for electrodeposited coatings of zinc on iron and steelASTM C 27, Standard classification of fireclay and high-alumina refractory brickASTM C 155, Standard classification of insulating firebrickASTM C 332, Standard specification for tightweight aggregates for insulating concreteAsTM C 401, Standard classification of alumina and alumina-silicate castable refractoriesASTM C 612, Standard specification for mineral fiber block and board thermal insulationAws D1, 1, Structural welding code-Steel6) American Welding Society. 550 Nw Le Jeune Road, Miami, FL 33126, USA.SH/T 30362003
AwS D14, 6-96.Specification for welding of rotating elements of equipmentMss sp-55\.Quality standard for sleel castings for valves,flanges and fittings, and other pipingcomponenis-Visual method
NFPA 7o, National electrical code3术语和定义
下列术语和定义适于本标准。
空气加热器airheater
空气预热器air preheater
避过高温介质如燃烧产物、蒸汽或其他介质将燃烧空气加热的传热设备。3.2
锚固件anchor
背部固定件tieback
宏金属或耐火材料制成的用来固定耐火或隔热材料的部件。3. 3
炉顶arch
加热炉辐猫段正对炉底的平顶或斜顶部分。3.4
雾化器atomizer
使液体燃料生成细劳的部件。
肯层backup layer
热表面层背后的耐火层。
平衡通风加热炉balanceddraftheater川鼓风机将燃烧空气送入并用引风机将烟气排出的加热炉。3.7
尾部烟道hreeching
收集对流段尾部烟气，将其送入烟或外部烟道的部分。3.8
桥墙bridgewall
重力墙 gravity wall
将热炉两个邻近区分并的耐火墙。7)Manufaclurers Standardization Society,127 Park Street NE,Vienna, VA 221B0,USA National Fire Pratection Association, 1 Batterymarch Park, Quincy, MA 02269-9t01, USA.4
桥墙温度bridgewall temperature烟气离开辐射段的温度。
燃烧器burner
: SH/T 3036--2003
将燃料利空气按预定的流速、满流程度和浓度引入加热炉内形成并保持止常点火和燃烧的设备。注；燃烧器根据所烧燃料的种类进行分类，例如：油、气或油气联合，可设计成“双燃料”或油气“联合”型，3.11
碟型挡板butterflydamper
旋转轴位丁中心的单叶片挡板。3.12
壳体casing
封闭加热炉的金属壁板。
浇注料
castable
浇注或喷涂到悼板上，形成一定硬度和形状的隔热混凝士。3.14
ceramic fiber
陶瓷纤维
主要由二氧化硅利三氧化二铝构成的纤维状耐火隔热材料。注：纤维毯、纤维板、纤维块、砸化过的纤维毯和真空成形产品。3.15
对流段
convection section
主要以对流方式将热量传给炉管的加热炉部位。3.16
折流砖corbel
耐火层表面凸出的部分，用以防止气绕过对流排管产生短路，3.17
腐蚀裕量corrosion allowance
材料由丁腐蚀减薄面需增加的附加厚度。3. 18
腐蚀速率corrosion rate
由丁工艺介质或烟气或两者的化学侵蚀引起的材料厚度减薄速率。注：腐蚀速率用min/y（mil/y）表示。3.19
转油线crossover
任何两个加热炉盘管段之间的连接管道。5
