SH/T 0337-1992润滑脂蒸发度测定法

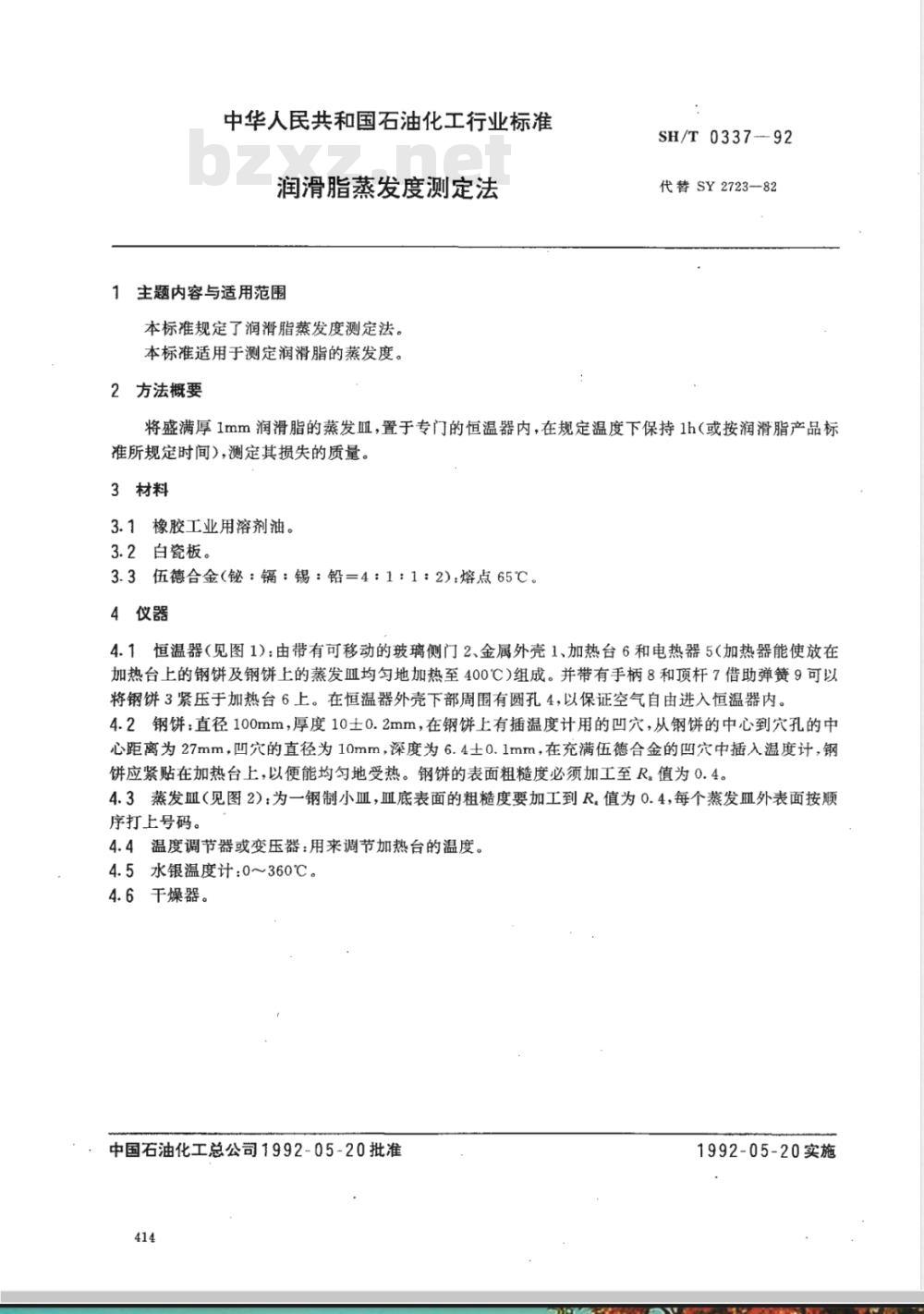

中华人民共和国石油化工行业标准润滑脂蒸发度测定法
1主题内容与适用范围
本标准规定了润滑脂蒸发度测定法。本标准适用于测定润滑脂的蒸发度。2方法概要
SH/T0337-92
代替SY2723-82
将盛满厚1mm润滑脂的蒸发耻，置于专门的恒温器内，在规定温度下保持1h（或按润滑脂产品标准所规定时间），测定其损失的质量。3材料
3.1橡胶工业用溶剂油。
3.2白瓷板。
3.3伍德合金（铋：镉：锡：铅=4：1：1：2)：熔点65℃。4仪器
4.1恒温器（见图1）：由带有可移动的玻璃侧门2、金属外壳1、加热台6和电热器5（加热器能使放在加热台上的钢饼及钢饼上的蒸发血均匀地加热至400℃组成。并带有手柄8和顶杆7借助弹簧9可以将钢饼3紧压于加热台6上。在恒温器外壳下部周围有圆孔4，以保证空气自由进入恒温器内。4.2钢饼：直径100mm，厚度10士0.2mm，在钢饼上有插温度计用的凹穴，从钢饼的中心到穴孔的中心距离为27mm，凹穴的直径为10mm，深度为6.4士0.1mm，在充满伍德合金的凹穴中插入温度计，钢饼应紧贴在加热台上，以便能均匀地受热。钢饼的表面粗糙度必须加工至R，值为0.4。4.3蒸发血（见图2)：为一钢制小皿，血底表面的粗糙度要加工到R，值为0.4，每个蒸发外表面按顺序打上号码。
4.4温度调节器或变压器：用来调节加热台的温度。4.5水银温度计：0~360℃。
4.6干燥器。
中国石油化工总公司1992-05-20批准414
1992-05-20实施

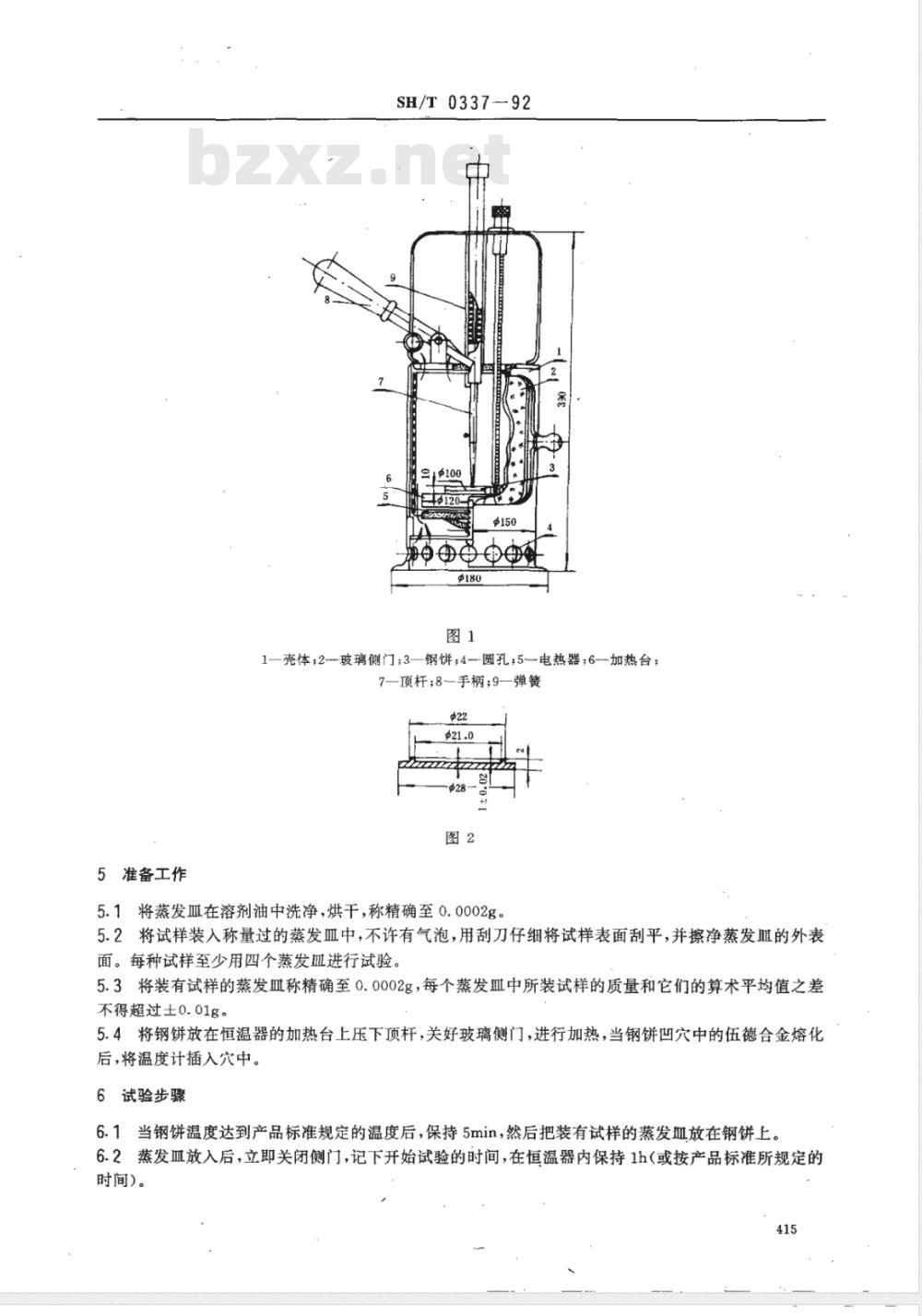

5准备工作
SH/T 0337--92
1—壳体2玻璃侧门;3—钢饼：4-圆孔：5电热器；6--加热台；7—顶杆；8—手柄；9--弹簧
5.1将蒸发Ⅲ在溶剂油中洗净，烘干，称精确至0.0002g。5.2将试样装入称量过的蒸发皿中，不许有气泡，用刮刀仔细将试样表面刮平，并擦净蒸发的外表面。每种试样至少用四个蒸发班进行试验。5.3将装有试样的蒸发血称精确至0.0002g，每个蒸发耻中所装试样的质量和它们的算术平均值之差不得超过土0.01g。
5.4将钢饼放在恒温器的加热台上压下顶杆，关好玻璃侧门，进行加热，当钢饼凹穴中的伍德合金熔化后，将温度计插入穴中。
6试验步骤
6.1当钢饼温度达到产品标准规定的温度后，保持5min，然后把装有试样的蒸发血放在钢饼上。6.2蒸发血放入后，立即关闭侧门，记下开始试验的时间，在恒温器内保持1h（或按产品标准所规定的时间)。
SH/T 0337-92

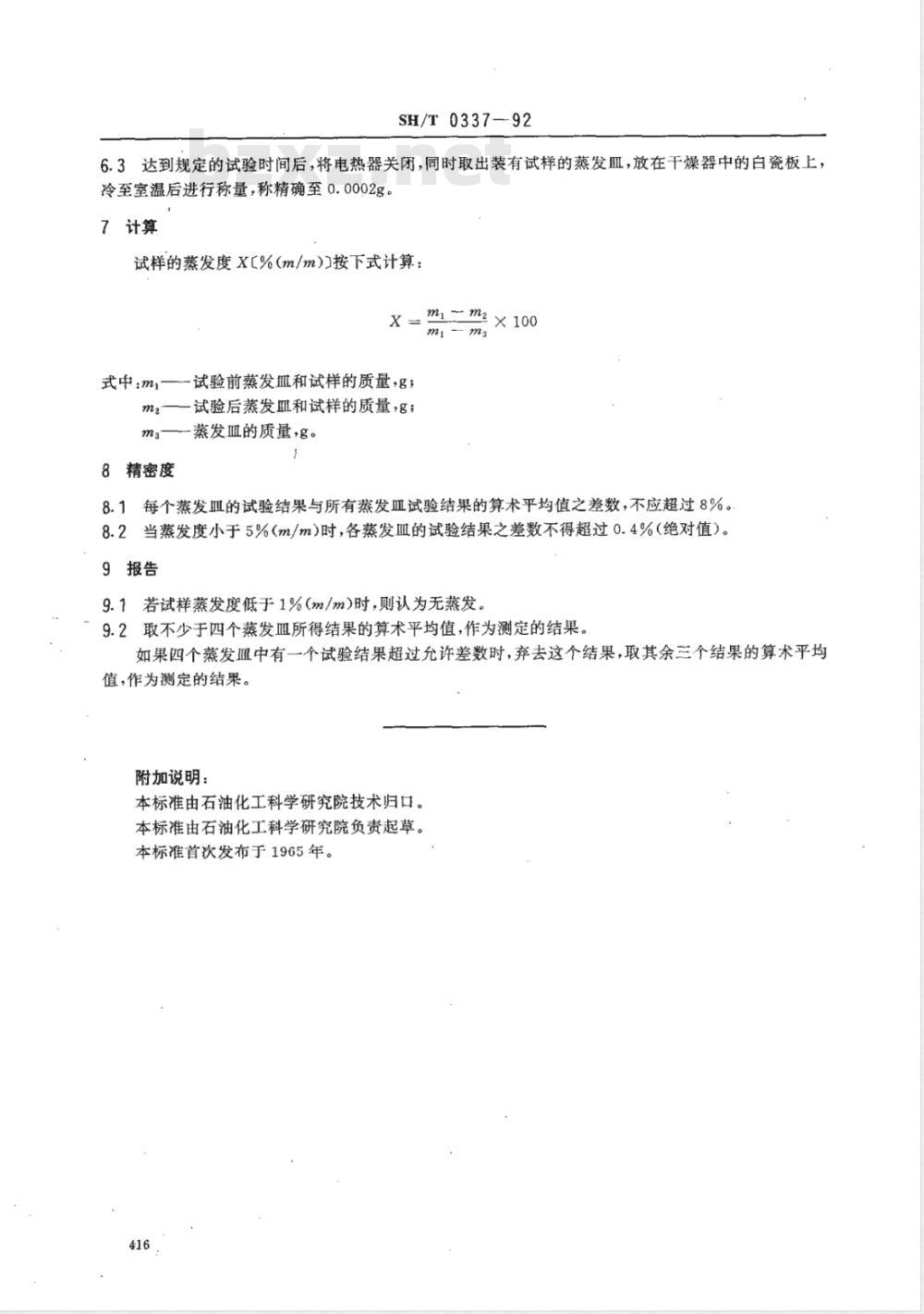

6.3达到规定的试验时间后，将电热器关闭，同时取出装有试样的蒸发血，放在干燥器中的白瓷板上，冷至室温后进行称量，称精确至0.0002g。7计算
试样的蒸发度X%（m/m))按下式计算：X
式中：m—-试验前蒸发Ⅲ和试样的质量，g；m2试验后蒸发皿和试样的质量，g；m3——蒸发血的质量,g。
8精密度
2×100
8.1每个蒸发皿的试验结果与所有蒸发皿试验结果的算术平均值之差数，不应超过8%。8.2当蒸发度小于5%(m/m)时，各蒸发Ⅲ的试验结果之差数不得超过0.4%（绝对值）。9报告
9.1若试样蒸发度低于1%（m/m）时，则认为无蒸发，9.2取不少于四个蒸发Ⅲ所得结果的算术平均值，作为测定的结果。如果四个蒸发Ⅲ中有一个试验结果超过允许差数时，弃去这个结果，取其余三个结果的算术平均值，作为测定的结果。
附加说明：
本标准由石油化工科学研究院技术归口。本标准由石油化工科学研究院负责起草。本标准首次发布于1965年。
