TB/T 2821-1997
基本信息
标准号： TB/T 2821-1997
中文名称：铜合金接触线
标准类别：铁路运输行业标准(TB)
标准状态：已作废
发布日期：1997-09-21
实施日期：1998-04-01
作废日期：2005-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：906030
标准分类号
中标分类号：铁路>>牵引供电>>S82接触网零件
出版信息
页数：8页
标准价格：14.0 元
相关单位信息
标准简介
TB/T 2821-1997 铜合金接触线 TB/T2821-1997 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

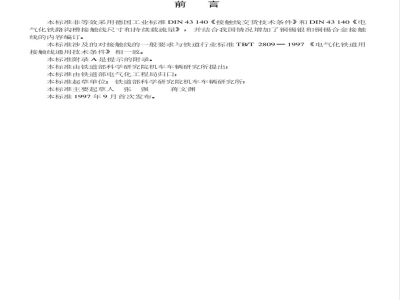

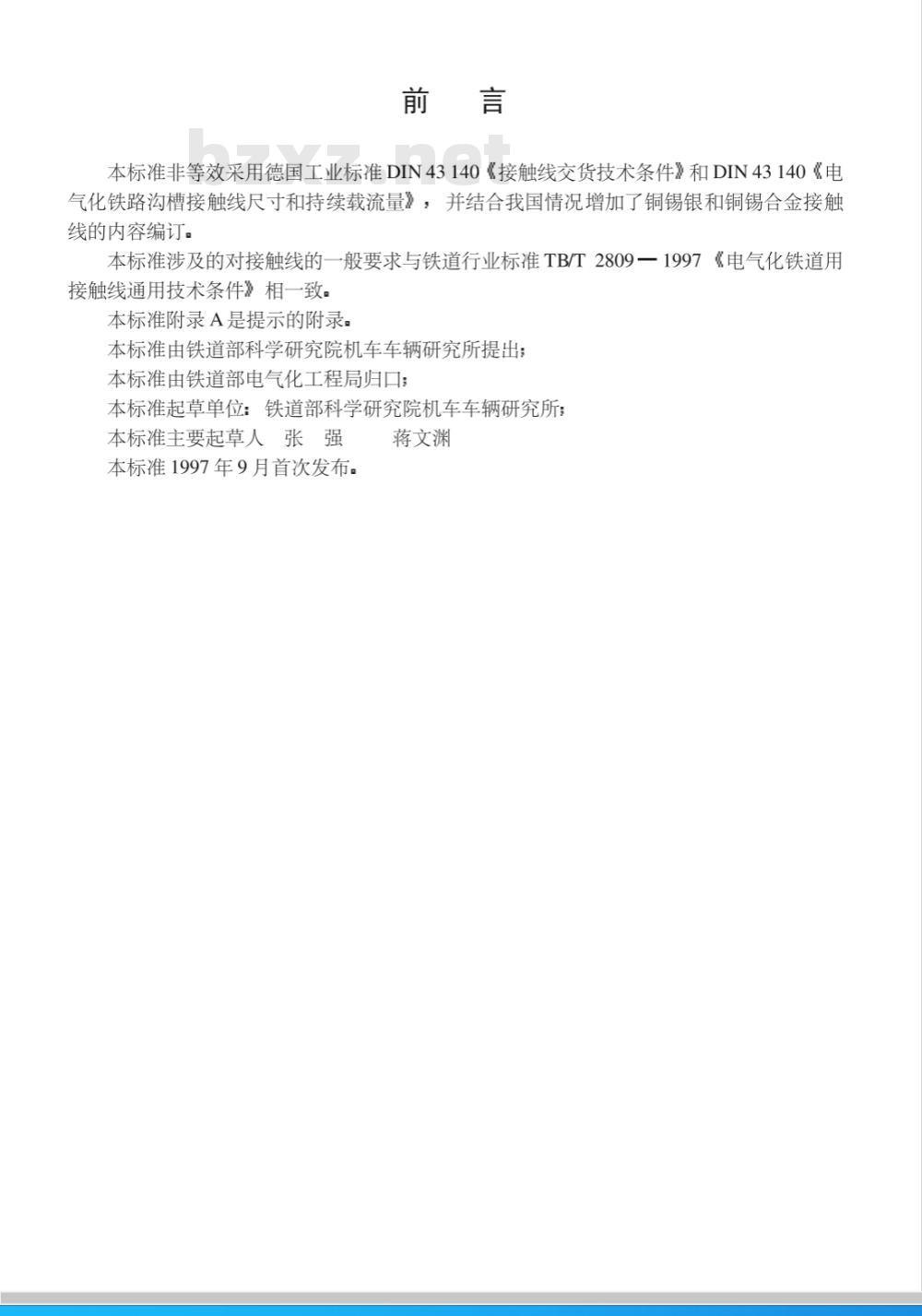

本标准非等效采用德国工业标准DIN43140《接触线交货技术条件\和DIN43140《电气化铁路沟槽接触线尺寸和持续载流量》，并结合我国情况增加了铜锡银和铜锡合金接触线的内容编订。
本标准涉及的对接触线的一般要求与铁道行业标准TB/T2809一1997《电气化铁道用接触线通用技术条件》相一致。本标准附录A是提示的附录。
本标准由铁道部科学研究院机车车辆研究所提出：本标准由铁道部电气化工程局归口；本标准起草单位：铁道部科学研究院机车车辆研究所本标准主要起草人张强
蒋文渊
本标准1997年9月首次发布。

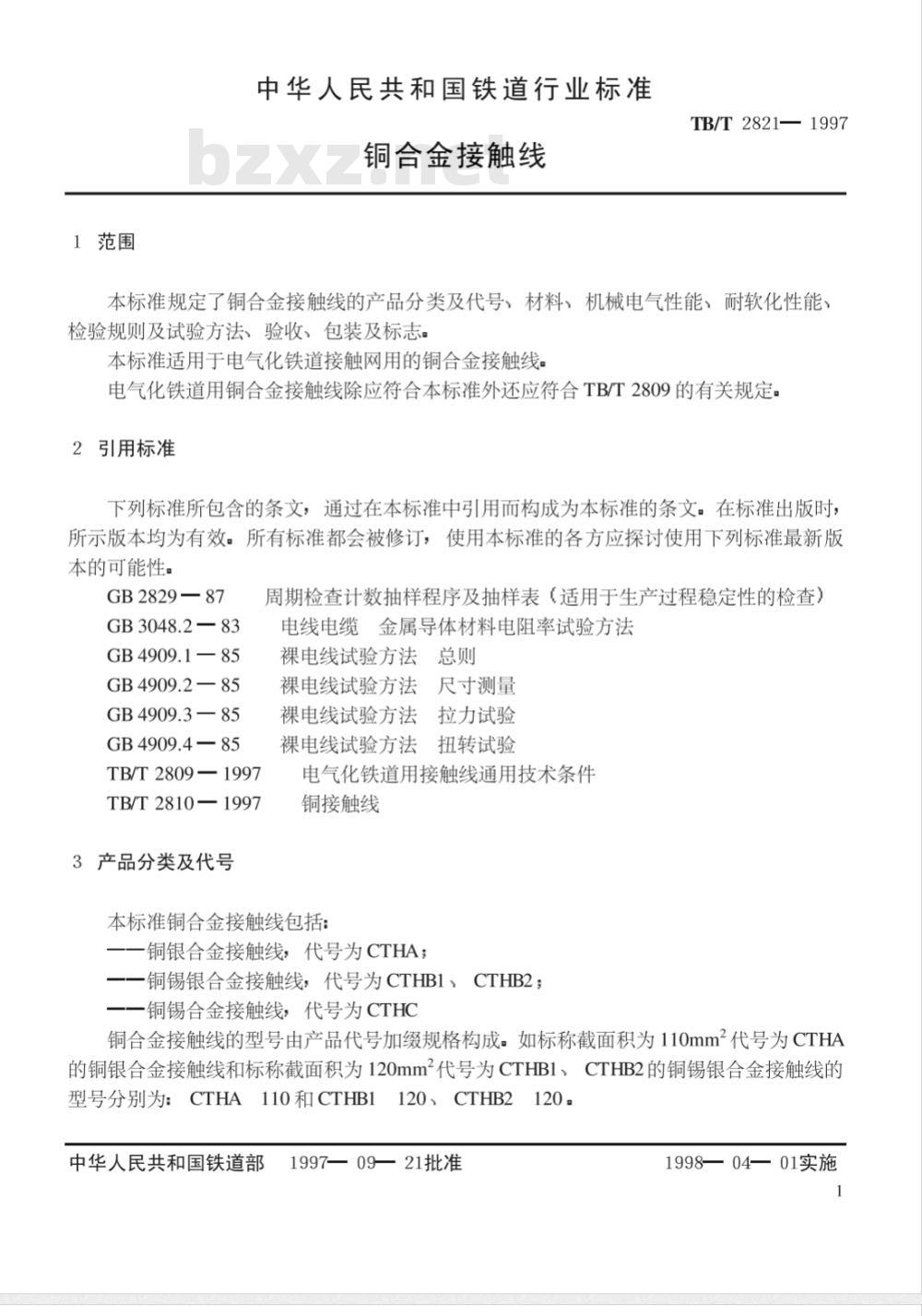

1范围
中华人民共和国铁道行业标准
铜合金接触线
TB/T 2821—1997
本标准规定了铜合金接触线的产品分类及代号、材料、机械电气性能、耐软化性能，检验规则及试验方法、验收、包装及标志。本标准适用于电气化铁道接触网用的铜合金接触线。电气化铁道用铜合金接触线除应符合本标准外还应符合TB/T2809的有关规定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2829—87
GB3048.2—83
GB 4909.1—85
GB4909.2—85
GB4909.385
GB4909.485
TB/T2809—1997
TB/T2810—1997
3产品分类及代号
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）电线电缆金属导体材料电阻率试验方法裸电线试验方法总则
裸电线试验方法尺寸测量
裸电线试验方法拉力试验
裸电线试验方法扭转试验
电气化铁道用接触线通用技术条件铜接触线
本标准铜合金接触线包括：
铜银合金接触线：代号为CTHA：一铜锡银合金接触线，代号为CTHB1、CTHB2；一铜锡合金接触线：代号为CTHC铜合金接触线的型号由产品代号加缀规格构成。如标称截面积为110mm2代号为CTHA的铜银合金接触线和标称截面积为120mm2代号为CTHB1、CTHB2的铜锡银合金接触线的型号分别为：CTHA110和CTHB1120、CTHB2120。中华人民共和国铁道部
31997—09—21批准
1998—04—01实施

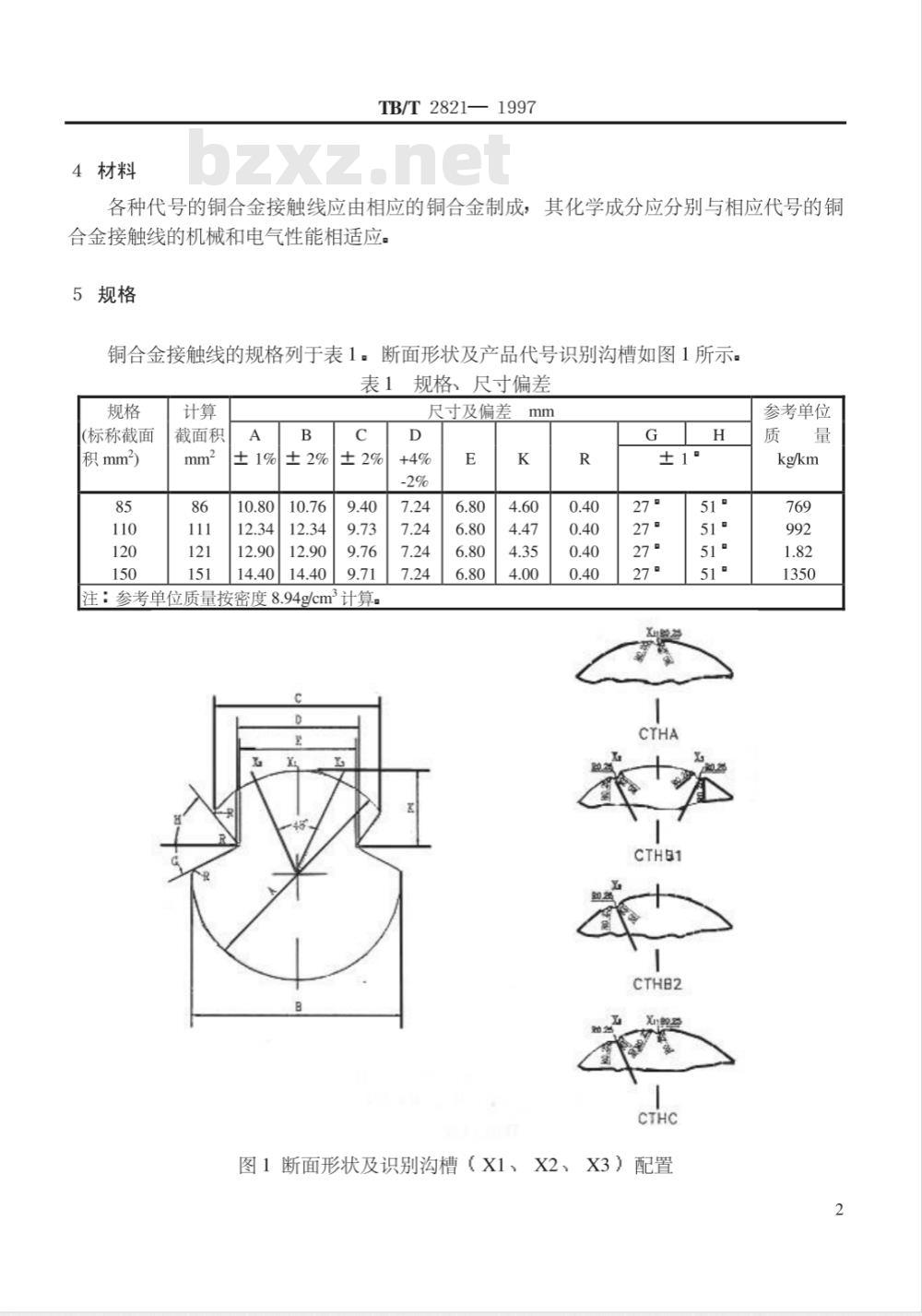

4材料
TB/T2821—1997
各种代号的铜合金接触线应由相应的铜合金制成：其化学成分应分别与相应代号的铜合金接触线的机械和电气性能相适应。5规格
铜合金接触线的规格列于表1。断面形状及产品代号识别沟槽如图1所示。表1
规格、尺寸偏差
（标称截面
积mm2）
截面积
注：参考单位质量按密度8.94g/cm2计算。c
尺寸及偏差
图1断面形状及识别沟槽（X1、X2、X3）配置H
参考单位

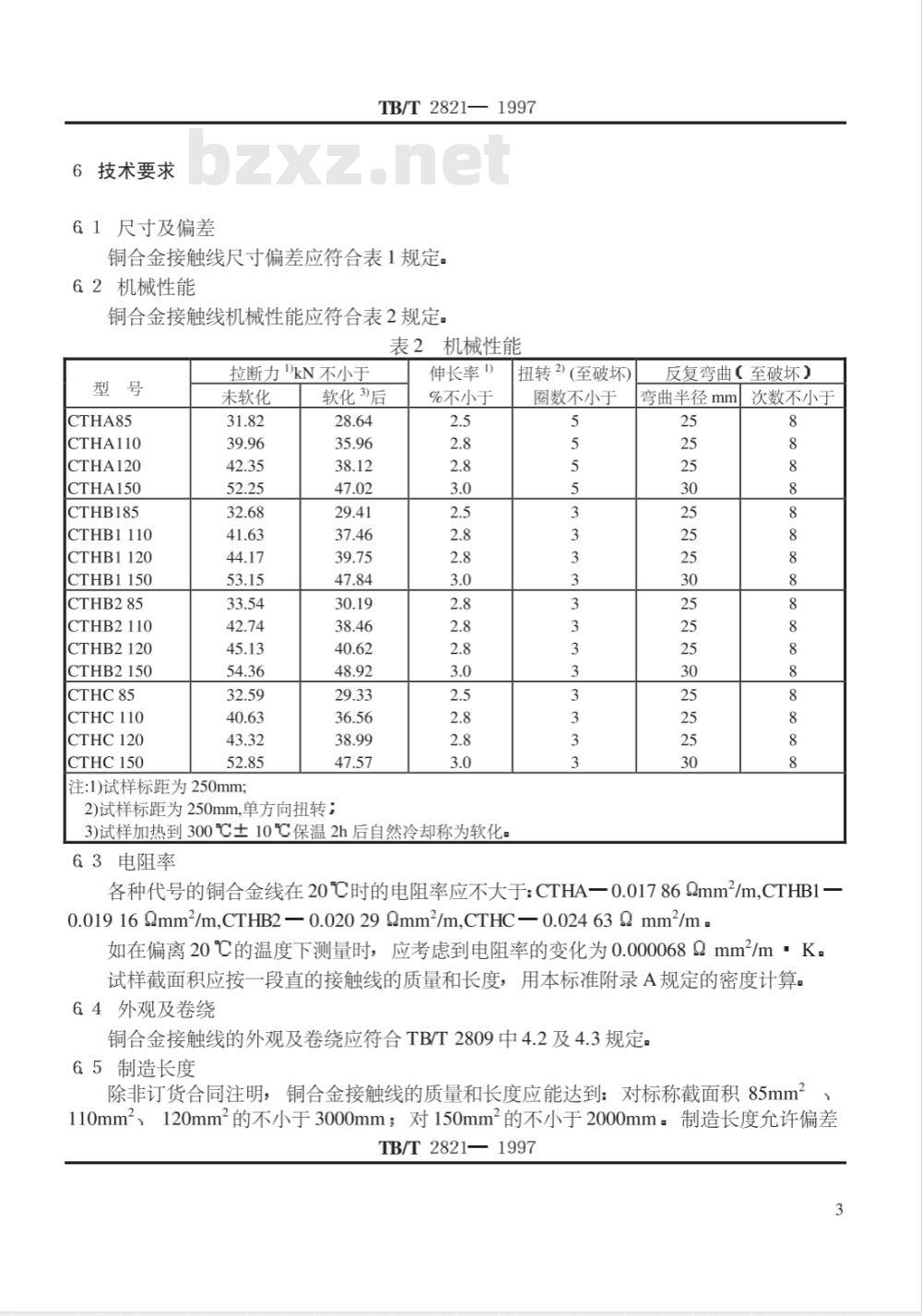

6技术要求
61尺寸及偏差
TB/T2821—1997
铜合金接触线尺寸偏差应符合表1规定。62机械性能
铜合金接触线机械性能应符合表2规定。表2机械性能
CTHA85
CTHA110
CTHA120
CTHA150
CTHB185
CTHB1110
CTHB1120
CTHB1150
CTHB285
CTHB2110
CTHB2120
CTHB2150
CTHC85
CTHC110
CTHC120
CTHC150
拉断力\kN不小于
未软化
注：1)试样标距为250mm
软化3)后
2)试样标距为250mm，单方向扭转：伸长率1）
%不小于
3)试样加热到300℃土10℃保温2h后自然冷却称为软化。63电阻率
扭转2)(至破坏）
圈数不小于
反复弯曲（至破坏）
弯曲半径mm次数不小于
各种代号的铜合金线在20\C时的电阻率应不大于：CTHA一0.017862mm2/m.CTHB1一0.01916Qmm2/m,CTHB20.02029Qmm2/m,CTHC—0.02463Qmm2/m.如在偏离20℃的温度下测量时；应考虑到电阻率的变化为0.000068Qmm2/m·K。试样截面积应按一段直的接触线的质量和长度，用本标准附录A规定的密度计算，64外观及卷绕
铜合金接触线的外观及卷绕应符合TB/T2809中4.2及4.3规定。65制造长度
除非订货合同注明，铜合金接触线的质量和长度应能达到：对标称截面积85mm2110mm2，120mm2的不小于3000mm；对150mm2的不小于2000mm，制造长度允许偏差TB/T2821—1997
为%。在制造长度内不允许有焊接接头。3

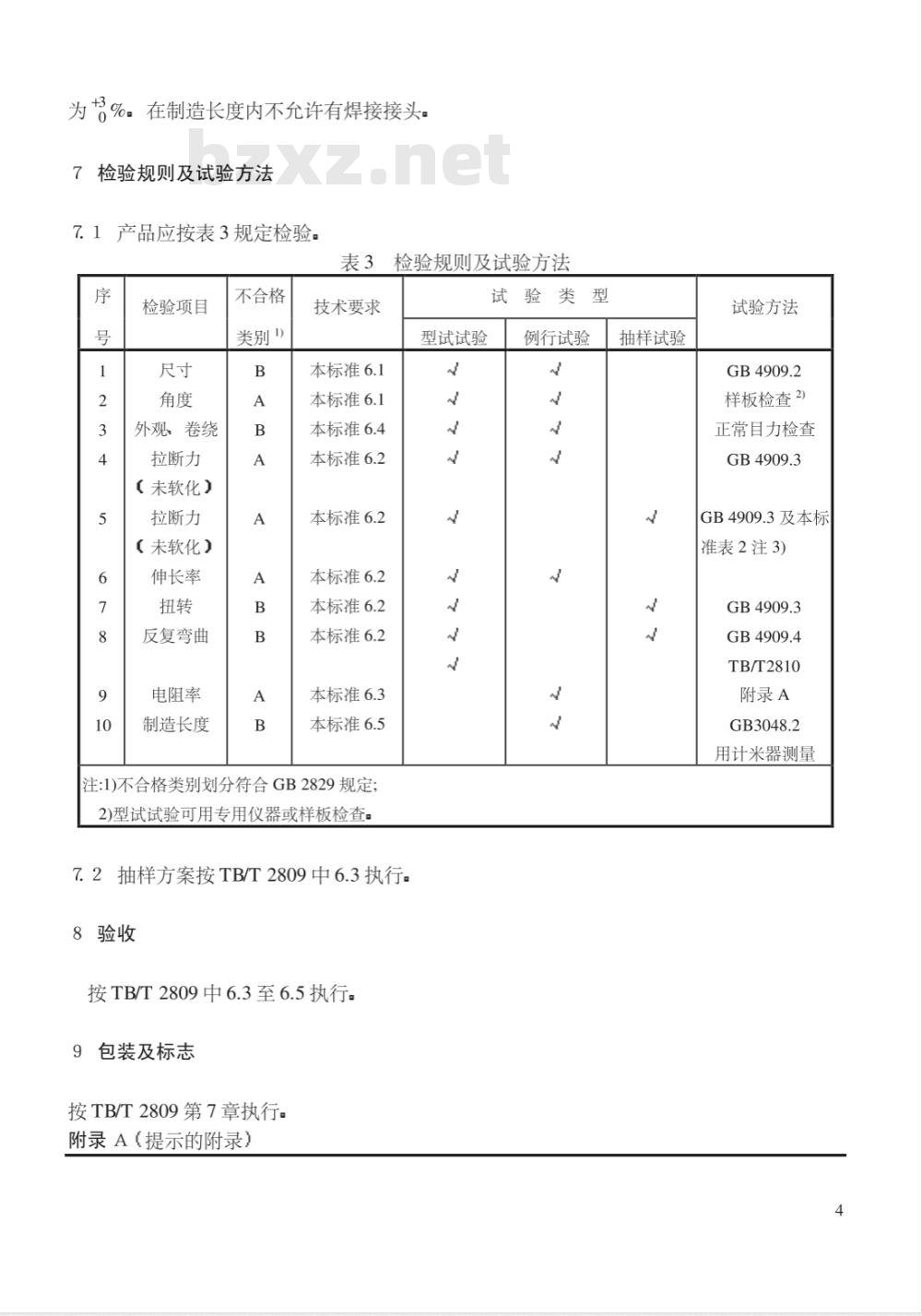

7检验规则及试验方法
7.1产品应按表3规定检验。
表3检验规则及试验方法
检验项目
外观、卷绕
拉断力
（未软化）
拉断力
（未软化）wwW.bzxz.Net
伸长率
反复弯曲
电阻率
制造长度
不合格
类别\
技术要求
本标准6.1
本标准6.1
本标准6.4
本标准6.2
本标准6.2
本标准6.2
本标准6.2
本标准6.2
本标准6.3
本标准6.5
注：1)不合格类别划分符合GB2829规定2)型试试验可用专用仪器或样板检查。7.2抽样方案按TB/T2809中6.3执行8验收
按TB/T2809中6.3至6.5执行。
9包装及标志
按TB/T2809第7章执行。
附录A（提示的附录）
试验类型
型试试验
例行试验
抽样试验
试验方法
样板检查2）
正常目力检查
GB4909.3及本标
准表2注3）
TB/T2810
附录A
用计米器测量
铜合金接触线技术参数推荐值
本附录推荐值供用户参考，不要求检验。Al
A2密度
用无氧圆铜杆工艺制造的铜合金接触线20°C时的密度为8.94g/cm3或按GB3048.2方法的实测值。
用光亮圆铜杆工艺制造的铜合金接触线20C时的密度为8.93g/cm3或按GB3048.2方法的实测值。
线膨胀温度系数
铜合金接触线的线膨胀温度系数为17×10-61/℃。A4杨氏模量
铜合金接触线的杨氏模量为124000Mpa：A5持续载流量
各种代号、规格铜合金接触线的持续载流量如表A1所示。其条件为：环境温度40℃C最高工作温度150，
表A1持续载流量
接触线规格
持续载流量A
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
