HG/T 2763-1996 牙膏工业用单氟磷酸钠 HG/T2763-1996 标准下载解压密码：www.bzxz.net

HG2763—1996

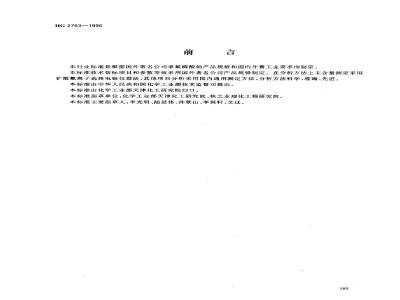

本行业标准是根据国外著名公司单氟磷酸钠产品规格和国内牙膏工业要求而制定。本标准技术指标项目和参数等效采用国外著名公司产品规格制定。在分析方法上主含量测定采用扩散氟离子选择电极仪器法，其他项目分析采用国内通用测定方法，分析方法科学，准确、先进。本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部天津化工研究院归口。本标准起草单位：化学工业部天津化工研究院、核工业理化工程研究院。本标准主要起草人：李光明、陆思伟、孙景山、李其轩、文迁。589
中华人民共和国化工行业标准
牙膏工业用单氟磷酸钠
HG 2763—1996
本标准规定了牙膏工业用单氟磷酸钠的要求、试验方法、检验规则、以及标志、包装、运输、贮存。本标准适用于偏磷酸钠和氟化钠等原料经合成制得的牙膏工业用单氟磷酸钠。该产品主要用于牙膏防龋、脱敏添加剂，也用于杀菌剂、防腐剂等。分子式：NazPO,F
相对分子质量：143.95（按1991年国际相对原子质量）引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
GB/T601—1988化学试剂滴定分析（容量分析）用标准溶液的制备GB/T 602--1988
GB/T 603—1988
化学试剂
杂质测定用标准溶液的制备（neg1SO6353-1：1982）化学试剂试验方法中所用制剂及制品的制备（negISO6353-1：1982）GB/T 610.1--1988
GB/T 6543--1986
GB/T 6678--1986
GB/T 6682-1992
GB/T 9735--1988
3要求
化学试剂砷测定通用方法砷斑法瓦楞纸箱
化工产品采样总则
分析实验室用水规格的试验方法（egviS03696：1987）化学试剂
重金属测定通用方法
3.1外观：本品为白色结晶或白色粉末，目视无杂质。3.2牙膏工业用单氟磷酸钠应符合表1要求。表1要求
单氟磷酸钠(以NazPO,F计)含量/%结合氟(以F计)含量/%
游离氟(以 F计)含量 /%
总氟(以F计)含量/%
砷(As)含量/%
重金属(以Ph计)含量/%
pH值（20g/L溶液）
干燥失量/%
中华人民共和国化学工业部1996-01-24批准590
1997-01-01实施
试验方法
HG 2763—1996
本标准所用试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T6682中规定的三级水。试验中所需标准滴定溶液、杂质标准溶液、制剂及制品，在没有注明其他要求时，均按GB/T601、G13/T602、GB/T603规定制备。
4.1单氟磷酸钠含量
以质量分数表示的单氟磷酸钠(以Na2PO,F计)含量X，按式(1)计算：XI = 7. 577 X2
式中：X—-产品中结合氟百分含量（4.2)；7.577—产品中氟含量换算成单氟磷酸钠含量的系数。4.2结台氟含量
以质量分数表示的结合氟（以F计）含量X2按式（2)计算：X2 = X4 - X
式中：X，—产品中游离氟百分含量（4.3.5）；X，-——产品中总氟百分含量（4.4.5）。4.3游离氟含量的测定
4.3.1方法提要
（1）
试样在弱酸性介质中，以氟离子选择性电极为测量电极，以饱和甘汞电极为参比电极，测定试验溶液中的氟离子浓度。
4.3.2试剂和材料
4.3.2.1硝酸钠溶液：30g/L；
4.3.2.2硝酸溶液：1+150；
4.3.2.3六次甲基四胺溶液：50g/L；4.3.2.4氟标准溶液：1mL溶液含有1mgF；精制：在塑料烧杯中，用GB/T6682规定的二级水溶解氟化钠，制成饱和溶液。过滤除去不溶物，在滤液中加人无水乙醇，析出氟化钠。过滤所得的结晶用无水乙醇洗涤，并将结晶置于105～110℃的烘箱中，烘至恒重。
称取0.2210g氟化钠（精制）（精确至0.0002g），溶于100mL容量瓶中，用水稀释至刻度，摇匀。贮存于塑料瓶中。
4.3.2.5氟标准溶液：1mL溶液含0.1mgF；用移液管移取10mL氟标准溶液（4.3.2.4），置于100mL容量瓶中，用水稀释至刻度，摇匀。贮存于塑料瓶中。
4.3.2.6氟标准溶液：1mL溶液含0.01mgF。用移液管移取10mL氟标准溶液（4.3.2.5），置于100mL容量瓶中，用水稀释至刻度，摇匀。存于塑料瓶中。
4.3.3仪器、设备
4.3.3.1数字式离子计：最小分度值0.001Px；4.3.3.2氟离子选择性电极；
4.3.3.3甘汞电极；
4.3.3.4磁力搅拌器。
4.3.4分析步骤
4.3.4.1试验溶液的制备
称取约0.2g试样（精确至0.0002g），置于50mL容量瓶中，加5mL水溶解，用移液管分别加591
HG 2763—1996
5mI硝酸钠溶液和5ml六次甲基四胺溶液，再加5mI.硝酸溶液，加水稀释至刻度，摇匀。4.3.4.2校准用氟标准溶液的制备用移液管各移取25mL.氟标准溶液（4.3.2.5）和氟标准溶液（4.3.2.6），分别置于两个50mL.容量瓶中，用移液管加5mI.硝酸钠溶液和5mL六次甲基四胺溶液，再加人硝酸溶液约5ml，调节溶液pH至5～6，稀释至刻度。分别转移到两个干燥塑料瓶中。4.3.4.3测定
开启数字式离子计，连接好电极，置“选择开关”为“PX-1”挡，调节仪器温度为室温。按照双标准置入法，用上述校准用氟标准溶液进行斜率校准和定位。将试验溶液倒人塑料烧杯中，在搅拌状态下平衡4 min后，进行测定。4.3.5分析结果的表述
以质量分数表示的游离氟（以F计）含量X：按式(3)计算：Xs = anti log(-P,).V×0. 019m
式中：anti log(一Px）——测定试验溶液中氟离子浓度负对数的反对数;V
试验溶液的体积，mL；
-试料的质量，g；
氟的原子量。
4.3.6允许差
取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于0.1%。4.4总氟含量的测定
4.4.1方法提要
将试验溶液用事先经六甲基二硅醚饱和的高氯酸酸化，形成疏水性三甲基氟硅烷，扩散被碱性溶液吸收，在吸收液中水解出F离子，以氟离子选择性电极为测量电极，以饱和甘汞电极为参比电极，测定试验溶液中氟离子的浓度。
4.4.2试剂和材料
4.4.2.1氢氧化钠溶液：4g/L；
4.4.2.2硝酸溶液：1+150；
4.4.2.3高氯酸六甲基二硅醚饱和溶液；将100mL（1+3.3)高氯酸溶液倒人175mL分液漏斗中，加人50mL六甲基二硅醚，经剧烈摇动后，放置分层，下层即为高氯酸六甲基二硅醚饱和溶液。4.4.2.4六次甲基四胺溶液：15g/L。4.4.3仪器、设备
4.4.3.1数字式离子计：最小分度值0.001Px；4.4.3.2氟离子选择性电极；
4.4.3.3甘汞电极；
4.4.3.4磁力搅拌器；
4.4.3.5摆动仪：30次/min，可调节；4.4.3.6扩散盒：用聚四氟乙烯或聚丙烯做成圆型（见图1）。a）扩散盒盖：d110mm×20mm；
b）扩散盒：d110mmX60mm；
c）吸收池：L×S×H=75mmX50mm×35mm。592
4.4.4分析步骤
4.4.4.1试验溶液的制备
HG 2763—1996
1—扩散盒盖;2扩散盒;3--吸收池图1扩散盒
称取约0.2g试样（精确至0.0002g)，置于250mL容量瓶中，加水稀释至刻度。用移液管移取5mL试验溶液，置于扩散盒左侧（扩散盘应倾斜30°放置、分成三个小室）。用移液管移取5ml.氢氧化钠溶液，置于扩散盒中间室。取约13ml高氯酸六甲基二硅醚饱和溶液放在扩散盒右侧。将扩散盒接口处抹上凡土林或真空脂，用盖盖严，密封。将扩散盒置于摆动仪上摇动2h（再放置24 h）。
4.4.4.2测定
开启数字式离子计，连接好电极，置“选择开关”为“PX-1”挡，调节仪器温度为室温，按照双标准置人法，用氟标准溶液（4.3.4.2)进行斜率校准和定位。将扩散盒打开，在中间室用移液管加5mL六次甲基四胺缓冲液和5mL硝酸溶液，调节溶液pH至5～6.在搅拌状态下平衡4min后，进行测定。4.4.5分析结果的表述
以质量分数表示的总氟（以F计）含量X，按式（4)计算：593
式中：anti log(－P,)
HG 2763—1996
X = anti log(-P);VX0. 019
测定试验溶液中氟离子浓度负对数的反对数；扩散盒中间室内液体的总体积，ml.,Vr --
扩散盒内试验溶液的体积，mL；V
4.4.6允许差
试验溶液的总体积，mI；
试料的质量，g；
氟的原子量。
取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于0.2%。4.5碑含量的测定
4.5.1方法提要
见GB/T610.1第3章。
4.5.2试剂和材料
4.5.2.1无砷金属锌粒；
4.5.2.2盐酸溶液：1+1；
4.5.2.3碘化钾溶液：150g/L；
4.5.2.4氯化亚锡溶液：400g/L；4.5.2.5砷标准溶液：1mL含0.01mgAs。（4)
用移液管移取10mL按GB/T602配制的砷标准溶液，置于100mL容量瓶中，用水稀释至刻度摇匀。该溶液使用前配制。
4.5.2.6砷标准溶液：1mL含0.001mgAs。用移液管移取10mL砷标准溶液（4.5.2.5），置于100mL容量瓶中用水稀释至刻度，摇匀。该溶液使用前配制。
4.5.2.7乙酸铅棉花；
4.5.2.8溴化汞试纸。
4.5.3仪器、设备
见GB/T610.1第5章。
4.5.4分析步骤
称取约1g试样（精确至0.001g），置于100mL烧杯中，加50mL水，以下按GB/T610.1第6章“加6mI.盐酸.”进行操作。溴化汞试纸所呈颜色不得深于标准。标准是用移液管移取3mL砷标准溶液（4.5.2.6)，与试样同时同样处理。4.6重金属含量的测定
4.6.1方法提要
见GB/T9735第3章。
4.6.2试剂和材料
4.6.2.1硝酸溶液：1+1；
4.6.2.2氨水溶液：2+3；
4.6.2.3冰乙酸溶液：1+2；
4.6.2.4饱和硫化氢水：使用前制备；4.6.2.5铅标准溶液：1mL含0.01mgPb。用移液管移取10mL按GB/T602配制的铅标准溶液，置于100mL容量瓶中，用水稀释至刻度594
摇匀。该溶液使用前配制。
4.6.3分析步骤
4.6.3.1试验溶液的制备
HG 27631996
称取约1g试样（精确至0.001g），置于100ml.烧杯中，加10ml.水和0.5mL硝酸溶液，用氨水调至pH~5(用精密试纸检验）。
4.6.3.2测定
将试验溶液全部转移至50ml.比色管中，加人0.5mL乙酸溶液，加水至约40mL，加入10mL饱和硫化氢水，摇匀，于暗处放置10 min，与铅标准比色溶液比较。标准比色溶液是用移液管移取5ml.铅标准溶液，与试样同时同样处理。4.7pH值的测定
4.7.1方法提要
将玻璃电极和参比电极漫入试验溶液中，构成一原电池，其电位与溶液的pH值有关、通过测量原电池的电位即可得出溶液的pH值。4.7.2仪器、设备
4.7.2.1酸度计：精度为0.1pH单位；4.7.2.2玻璃电极：使用前须在水中浸泡24h以上，并浸于水中保存；4.7.2.3甘乘电极。
4.7.3分析步骤
称取约2g试样（精确至0.1g），置于250ml烧杯中，加100mL水溶解，用已校正过的酸度计测定溶液的pH值。
4.8干燥失量的测定bzxZ.net
4.8.1方法提要
在一定温度下，以试样的质量减少，计算出干燥失量。4.8.2分析步骤
称取5g试样（精确至0.0002g）置于已恒重的称量瓶中，将称量瓶放置105～110℃烘箱中，烘至恒重。
4.8.3分析结果的表述
以质量分数表示的于燥失量X，按式（5)计算：X, =m=ml ×100
式中：m—-干燥后试料的质量，g；m—-试料的质量，g。
4.8.4允许差
取平行测定结果的算术平均值为测定结果，平行测定结果的绝对差值不大于0.01%。5检验规则
5.1本标准中规定的所有八项指标项目为型式检验项目，其中单氟磷酸钠、结合氟、游离氟、总氟、PH值五项为常规检验项目，应逐批检验。在正常生产情况下，3个月至少进行一次型式检验。5.2牙膏工业用单氟磷酸钠应由生产厂的质量监督检验部门按照本标准的规定进行检验，生产厂应保证每批出厂产品都符合本标准的要求。每批出厂产品应附有质量证明书，内容包括生产厂名、厂址、产品名称、商标、净重、批号或生产日期、保存期、产品质量符合本标准的证明及本标准编号。5.3使用单位有权按照本标准的规定对所收到的产品进行验收。5.4每批产品不超过5t。
HG2763—1996
5.5按照GB/T6678中6.6的规定确定采样单元数，每一箱为一包装单元，一箱两袋。采样时，从每个选取的包装袋的上方斜插至料层深度的3/4处，用不锈钢采样器取出不少于50g的样品，将所采的样品混匀后，按四分法缩分至约200g，立即装人两个清洁于燥聚乙烯塑料袋中，密封；袋上粘贴标签，注明生产厂名、产品名称、批号、采祥日期和采样者姓名；一袋用于检验，另一袋保存三个月备查。5.6检验结果有一项指标不符合本标准要求时，应重新自两倍量的包装中采样进行核验，核验结果即使只有一项指标不符合本标准的要求时，则整批产品为不合格。6标志、包装、运输、购存
6.1牙膏工业用单氟磷酸钠包装箱上应有牢固清晰的标志，内容包括生产厂名、厂址、产品名称、商标、净重、批号或生产日期、保存期和本标准编号，以及GB191中“怕湿”标志。6.2牙膏工业用单氟磷酸钠采用双瓦楞纸箱与塑料袋包装。内包装采用塑料袋，厚度不小于0.06mm。外包装采用双瓦楞纸箱，其性能和检验方法应符合GB/T6543中第2类产品的规定。该产品每箱两袋，每袋净重5kg，或根据用户要求确定包装的规格。6.3牙膏工业用单氟磷酸钠内包装塑料袋使用热合机严密封口，外包装箱用塑料编织带捆牢。6.4牙膏工业用单氟磷酸钠在运输过程中应有遮盖物，防止日晒、雨淋、受潮，不得与酸类物质混运。6.5牙膏工业用单氟磷酸钠应贮存在阴凉、干燥处，防止雨淋、受潮。防止日晒、受热；不得与酸类物质混贮。
6.6在符合本标准包装、运输、贮存的条件下，该产品从出厂之日起、保质期为一年。596
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
