SH 3016-1990石油化工企业循环水场设计规范

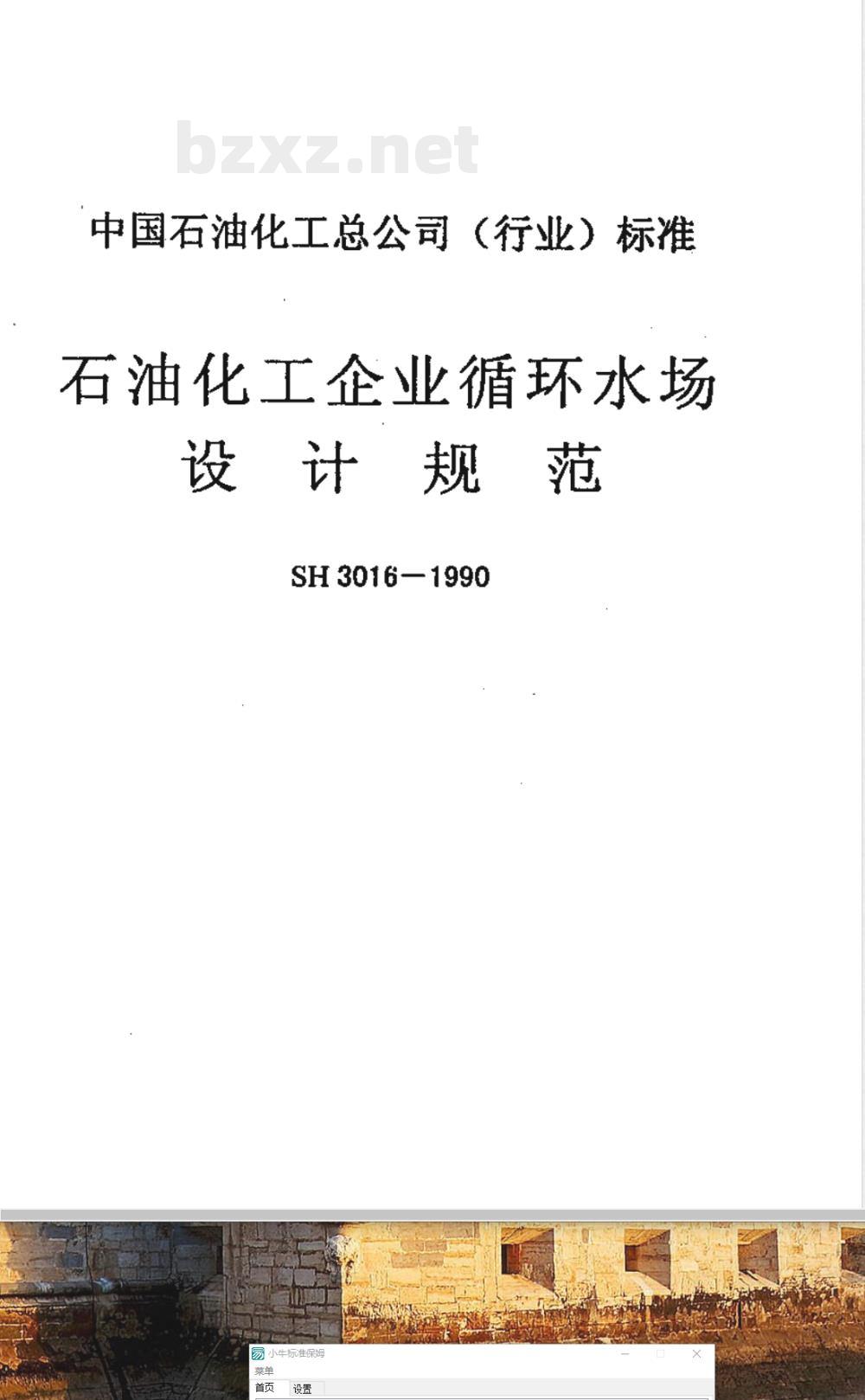

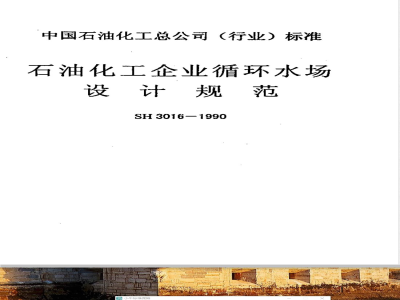

中国石油化工总公司（行业）标准石油化工企业循环水场
设计规范
SH3016-1990

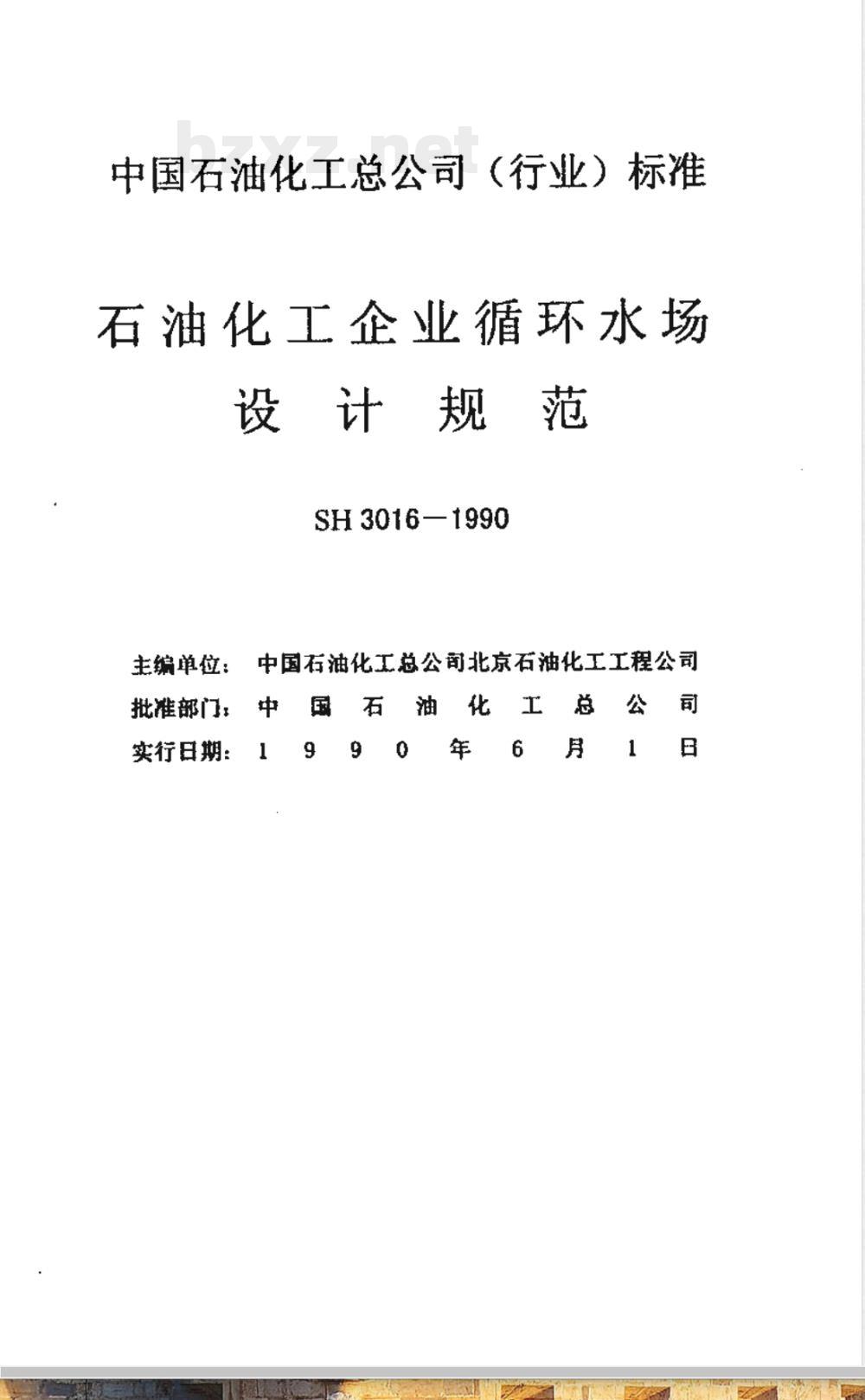

中国石油化工总公司（行业）标准石油化工企业循环水场
设计规范
SH3016-1990
主编单位：
批准部门，
实行日期：
中国石油化工总公司北京石油化工工程公司中

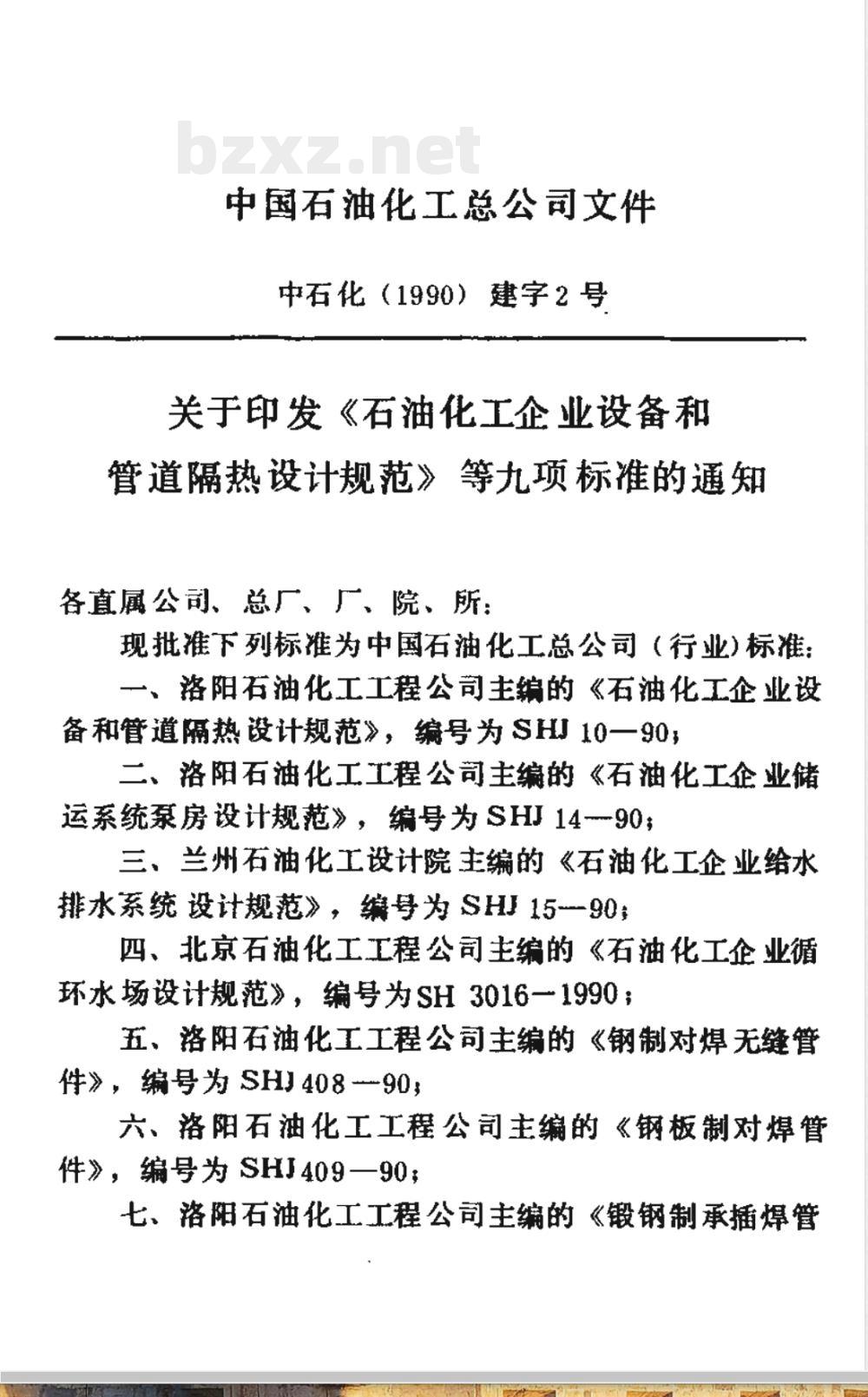

中国石油化工总公司文件
中石化（1990）建字2号
关于印发《石油化工企业设备和管道隔热设计规范》等九项标准的通知各直属公司、总厂、厂、院、所：现批准下列标准为中国石油化工总公司（行业）标准：一、洛阳石油化工工程公司主编的《石油化工企业设备和管道隔热设计规范》，编号为SHJ10一90；二、洛阳石油化工工程公司主编的《石油化工企业储运系统泵房设计规范》，编号为SHJ14-90；三、兰州石油化工设计院主编的《石油化工企业给水排水系统设计规范》，编号为SHJ15-90四、北京石油化工工程公司主编的《石油化工企业循环水场设计规范》，编号为SH3016一1990；五、洛阳石油化工工程公司主编的《钢制对焊无缝管件》，编号为SHJ40890，
六、洛阳石油化工工程公司主编的《钢板制对焊管件》，编号为SHJ409一90；

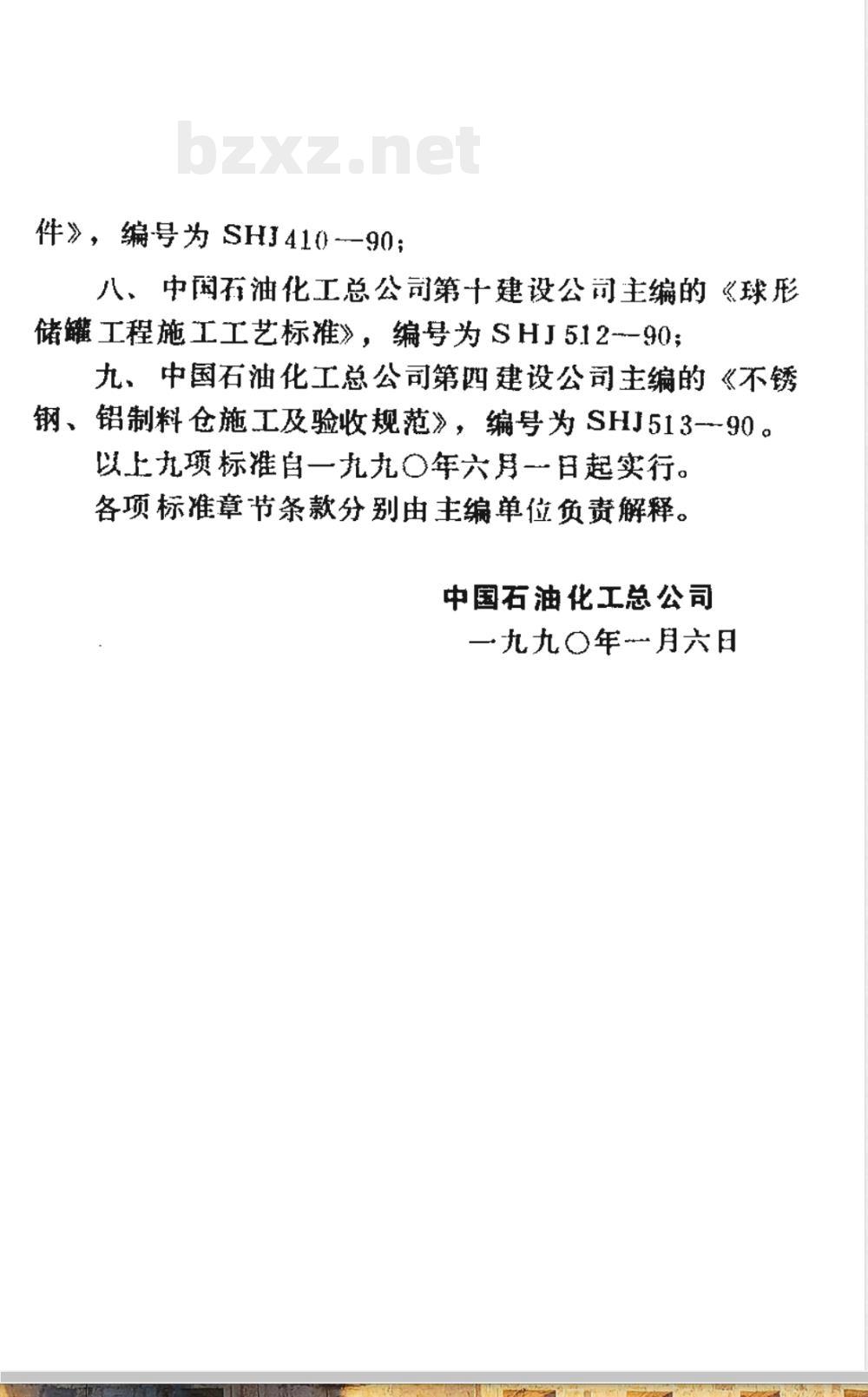

七、洛阳石油化工工程公司主编的《锻钢制承插焊管件》，编号为SHJ410--90；
八、中陶石油化工总公司第十建设公司主编的《球形储罐工程施工工艺标准》，编号为SHJ51290；九、中国石油化工总公司第四建设公司主编的《不锈钢、铝制料仓施工及验收规范》，编号为SHJ513-90。以上九项标准自一九九〇年六月一日起实行。各项标准章节条款分别由主编单位负责解释。中国石油化工总公司
一九九〇年月六日

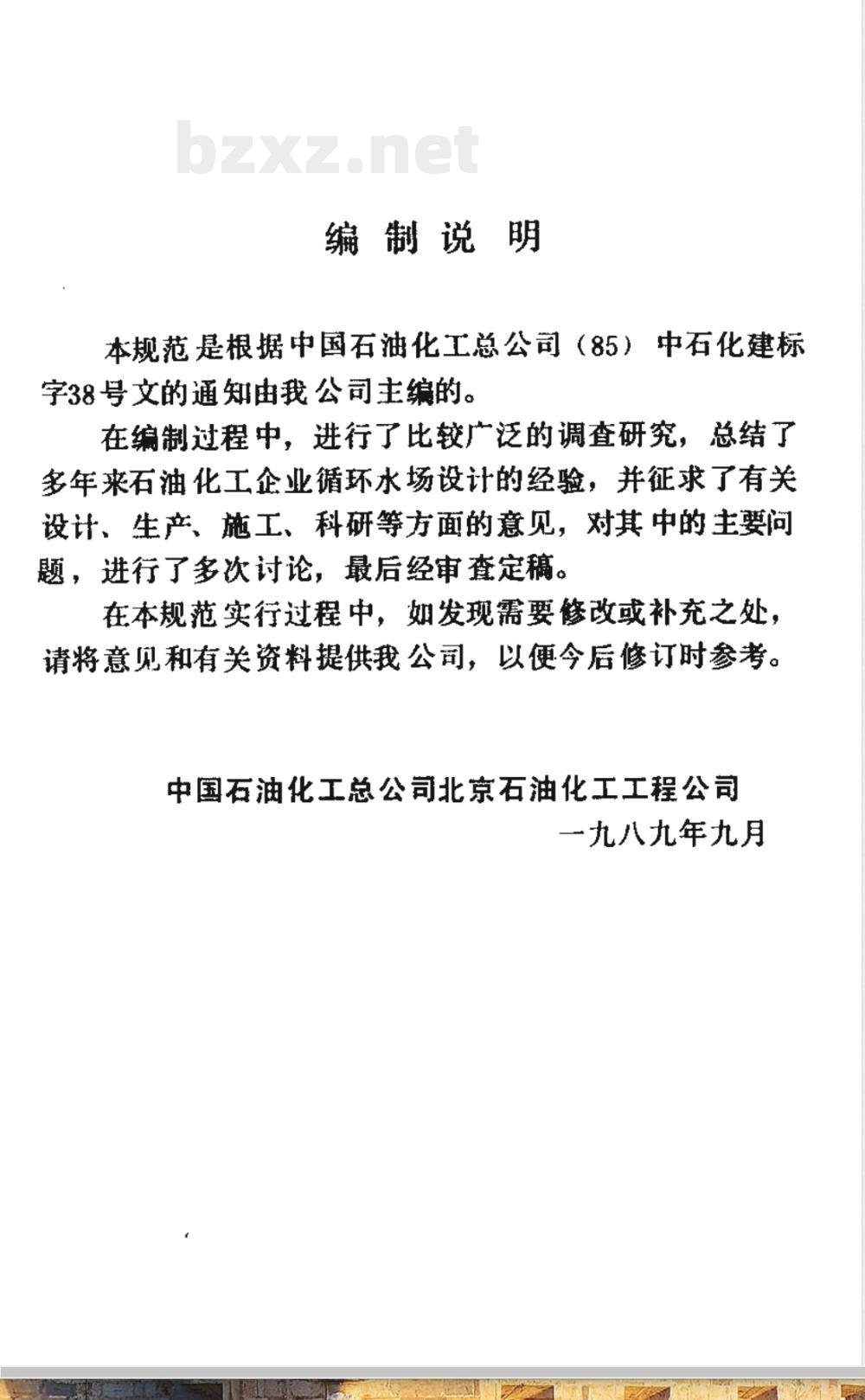

编制说明
本规范是根据中国石油化工总公司（85）中石化建标字38号文的通知由我公司主编的。在编制过程中，进行了比较广泛的调查研究，总结了多年来石油化工企业循环水场设计的经验，并征求了有关设计、生产、施工、科研等方面的意见，对其中的主要问题，进行了多次讨论，最后经审查定稿。在本规范实行过程中，如发现需要修改或补充之处，请将意见和有关资料提供我公司，以便今后修订时参考。中国石油化工总公司北京石油化工工程公司一九八九年九月
第一章
第二章
设计原则·
第一节
第二节
第三节
第四节
第三章
一般规定
补充水量计算
位置选定
场内布置
冷却塔
第一节
第二节
第三节
第五节
第六节
第七节
第八节
第九节
第十节
第四章
一般规定
塔体结构
淋水装置
配水装置
通风装置
除水器
集水池
逆流塔
横流塔·
防冻与环境保护
循环水处理…
第一节
第二节
第三节
般规定
阻垢和缓蚀
菌藻控制
第四节
第五节
第六节
旁滤水处理
药剂的贮存和投配
监测和化验
循环水泵房及附属建（构）筑物第五章
第一节
第二节
第三节
第六章
附录一
附录二
循环水泵房
其它构筑物
操作室和变（配）电间·
仪表与控制
名词解释
用词说明
··30
第一章总则
第1.0.1条石油化工企业的循环水场的设计应满足工艺装置及其它用户对冷却水水量、水质、水温、水压的要求，保证换热设备水侧的长周期稳定安全运行，并符合保护环境、节能、节水、节省用地，节省药剂等方面的要求。
第1.0.2条本规范适用于石油化工企业新建的循环水场设计。扩建、改建工程可参照执行。执行本规范时，尚应符合现行有关标准第1.0.3条
规范的要求。
第二章设计原则
第一节一般规定
第2.1.1条应根据工厂分期建设的要求，各装置（单元）的平面位置、高程，开停车与检修期的安排，及其对水量、水质、水温、水压的要求设置集中或分散的循环水场。
第2.1.2条生产过程中直接与工艺物料接触受到污染的冷却水应设置独立的循环水场。第2.1.3条循环水场的设计冷却水量应按建厂地区夏季冷却塔出水可能达到的温度和工艺换热设备对水温的要求，经技术经济比较后确定。第2.1.4条进塔空气干、湿球温度宜采用能代表冷却塔所在地区气象特征的当地气象台（站）资料，按湿球温度频率统计法计算的近期不少于连续5年最热期（一般为3个月）频率为5%～10%的干、湿球温度叠夜平均值取值。
第2.1.5条冷却塔出水的设计温度应经技术经济比较确定，也可按进塔空气的设计湿球温度加4～5℃计算。
第2.1.6条循环水的水质应满足用户对阻垢、缓蚀与防菌藻等的要求，且不影响冷却塔淋水装置的正常操作。2
第2.1.？条循环水给水设计压力应按多数用水设备的压力要求确定。个别对水压要求较高的用水设备宜采用局部升压措施。
第2.1.8条循环水的回水宜利用余压送往冷却塔：当不能利用余压时，可采取重力流回水或局部升压措施。第二节补充水最计算
第2.2.1条循环水场设计应通过水量平衡计算确定循环水系统的最大小时给水量和补充水量。计算水量平衡时，水量损失应包括：冷却塔的蒸发损失水量、风吹的损失水量和排污水量（包括用户在生产过程中不可回收的水量。
第2.2.2条冷却塔的蒸发损失水量可按下式计算：Qe=KtQ
式中Qe
气温（℃)
K(1/℃)
蒸发损失水量（米3/时）；
冷都塔进、出水温度差（℃）：循环水量（米3/时）；
系数（1/℃），可按表2.2.2取值，气温为中间值时可用内插法计算。
表中气温指冷却塔周围的设计于球温度。注：
第2.2.3条冷却塔的风吹损失水量应采用同类型冷却塔的实测数据。当无实测数据时，可根据冷却塔除水器的形式，按循环给水量的0.1%～0.5%取值。第2.2.4条循环水系统的排污水量可按下式计算：Qb=
式中Qb—一排污水量（米3/时）3Q。-—蒸发损失水量（米3/时）；Q———风吹损失水量（米3/时）；N—浓缩倍数，可取2～5。
第2.2.5条循环水系统的补充水量可按下式计算Qm=Qe+Qw+Qb
式中Qm——补充水量（米3/时）；其余符号含义同前。
第2.2.6条循环水系统的排污宜集中在循环水场内进行。用户在生产过程中排放的水量必须控制在循环水系统的允许排污水量的范围内。
第三节位置选定
第2.3.1条循环水场位置应按下列原则综合考虑选定：
一、靠近用水量大的工艺装置（用户）3二、有足够的场地（包括施工、检修场地）；三、便于电力、给水、材料、药剂的供应和设备的维护检修；
四、具备良好的工程地质条件
五、符合防火、防爆、安全防护等的有关要求六、与周围环境和建、构筑物协调。第2.3.2条冷却塔宜建于邻近建筑物、构筑物、变电站的最小频率风向的上风侧。第2.3.3条循环水场应设在工艺装置的防爆区以外。当电气设备与仪表安装在防爆区内时，应按有关防爆规范设计。
第2.3.4条循环水场不应靠近加热炉、焦炭塔等热源体和空压站吸入口，不得设在污水处理场、化学品堆场、散装库以及煤焦、灰渣、粉尘等的露天堆场附近、第2.3.5条机械通风冷却塔与生产装置边界线或独立的明火设备的净距不应小于30米。设在生产装置内的小型冷却塔不受此限。第四节场内布置
第2.4.1条循环水场内建筑物、构筑物应充分利用地形，合理布置。冷却塔水池宜采用地上式或半地上式。第2.4.2条单侧进风的冷却塔的进风口宜面向夏季主导风向，双侧进风的塔的进风口宜平行于夏季主导风向。第2.4.3条6格以上的冷却塔宜双排布置，每排长度与宽度之比不宜大于5：10
第2.4.4条两排以上的塔组，长轴在同一直线上时，相邻塔组的净距宜为3～4米，长轴相互平行时，塔组间净距不得小手进风口高度的4倍。第2.4.5条周围进风的圆形或多边形冷却塔之间的5
