TB 2094-1989TS型硫铝酸盐水泥速凝剂技术条件

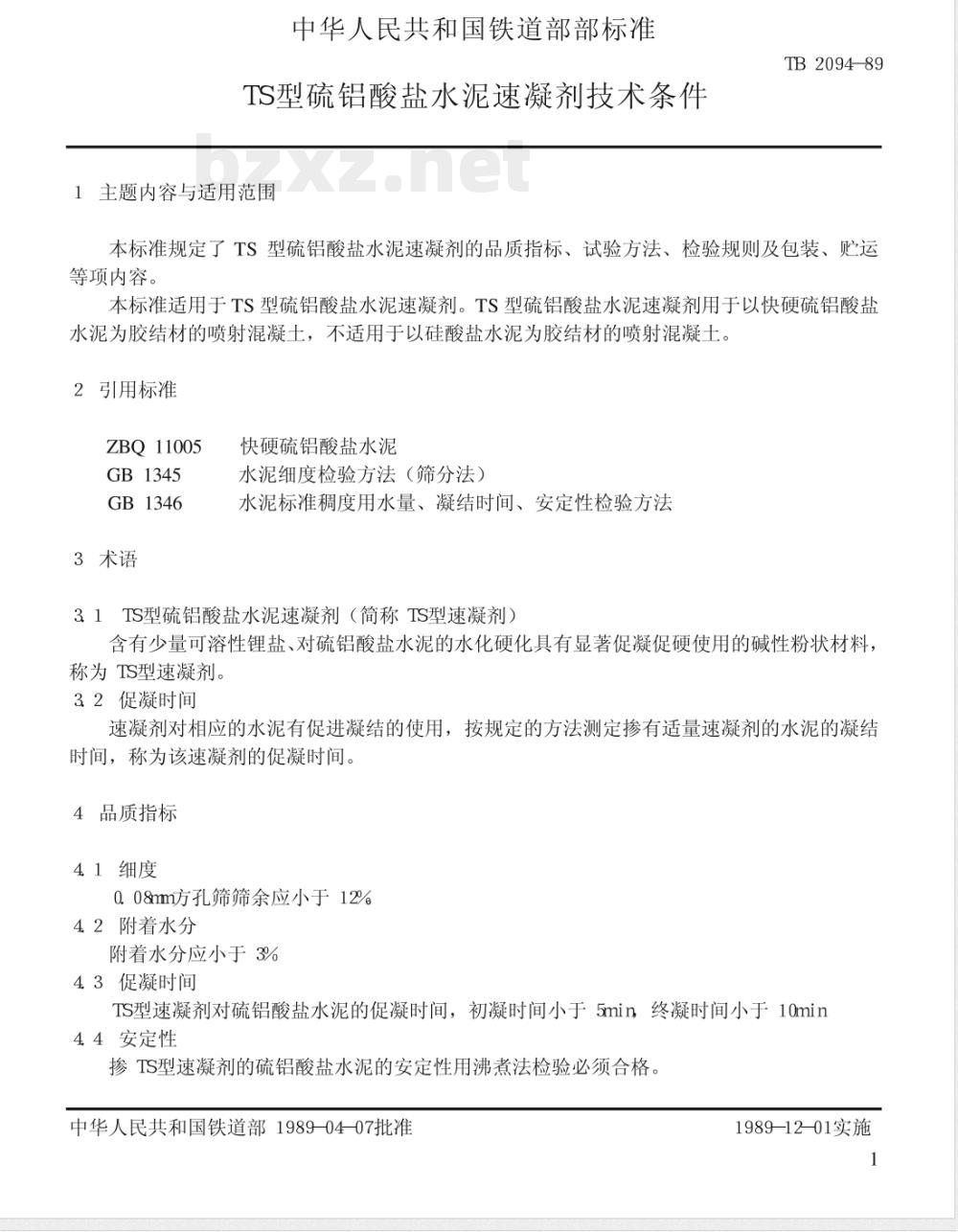

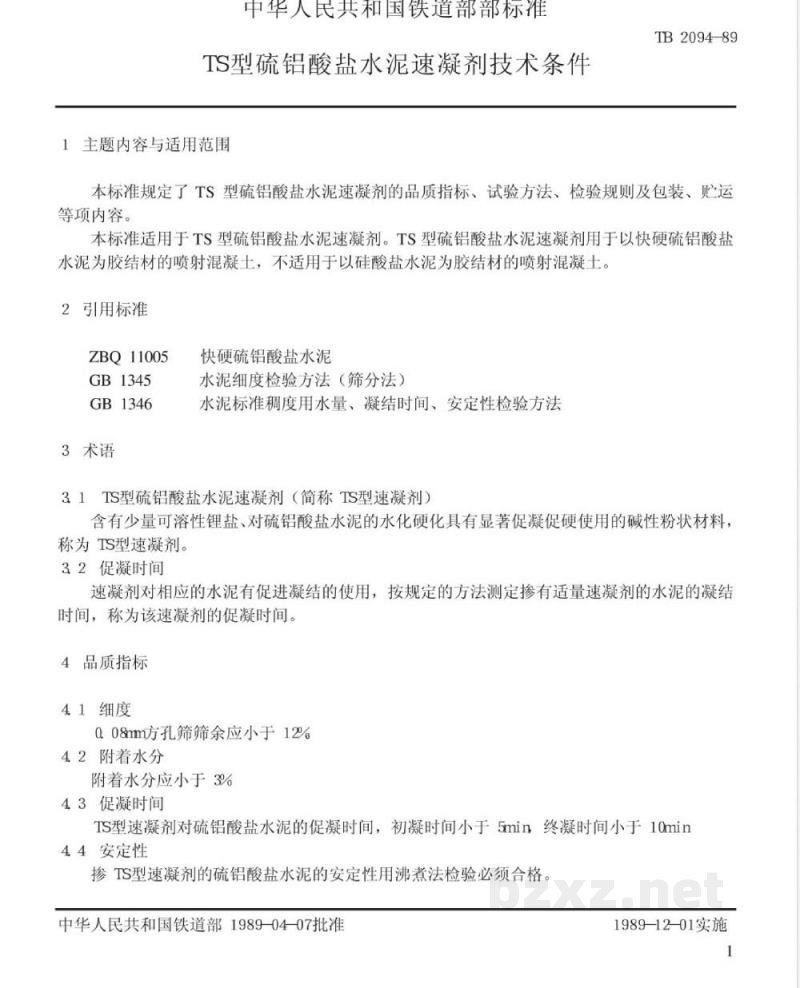

中华人民共和国铁道部部标准
TS型硫铝酸盐水泥速凝剂技术条件1主题内容与适用范围
TB2094-89
本标准规定了TS型硫铝酸盐水泥速凝剂的品质指标、试验方法、检验规则及包装、运等项内容。
本标准适用于TS型硫铝酸盐水泥速凝剂。TS型硫铝酸盐水泥速凝剂用于以快硬硫铝酸盐水泥为胶结材的喷射混凝土，不适用于以硅酸盐水泥为胶结材的喷射混凝土。2引用标准
ZBQ11005
GB1345
GB1346
3术语
快硬硫铝酸盐水泥
水泥细度检验方法（筛分法）
水泥标准稠度用水量、凝结时间、安定性检验方法31TS型硫铝酸盐水泥速凝剂（简称TS型速凝剂）含有少量可溶性锂盐、对硫铝酸盐水泥的水化硬化具有显著促凝促硬使用的碱性粉状材料，称为TS型速凝剂。
32促凝时间
速凝剂对相应的水泥有促进凝结的使用，按规定的方法测定掺有适量速凝剂的水泥的凝结时间，称为该速凝剂的促凝时间。4品质指标
41细度
008m方孔筛筛余应小于12%
42附着水分
附着水分应小于3%
43促凝时间
TS型速凝剂对硫铝酸盐水泥的促凝时间，初凝时间小于5min终凝时间小于10min44安定性
掺TS型速凝剂的硫铝酸盐水泥的安定性用沸煮法检验必须合格。中华人民共和国铁道部1989-04-07批准1989-12-01实施

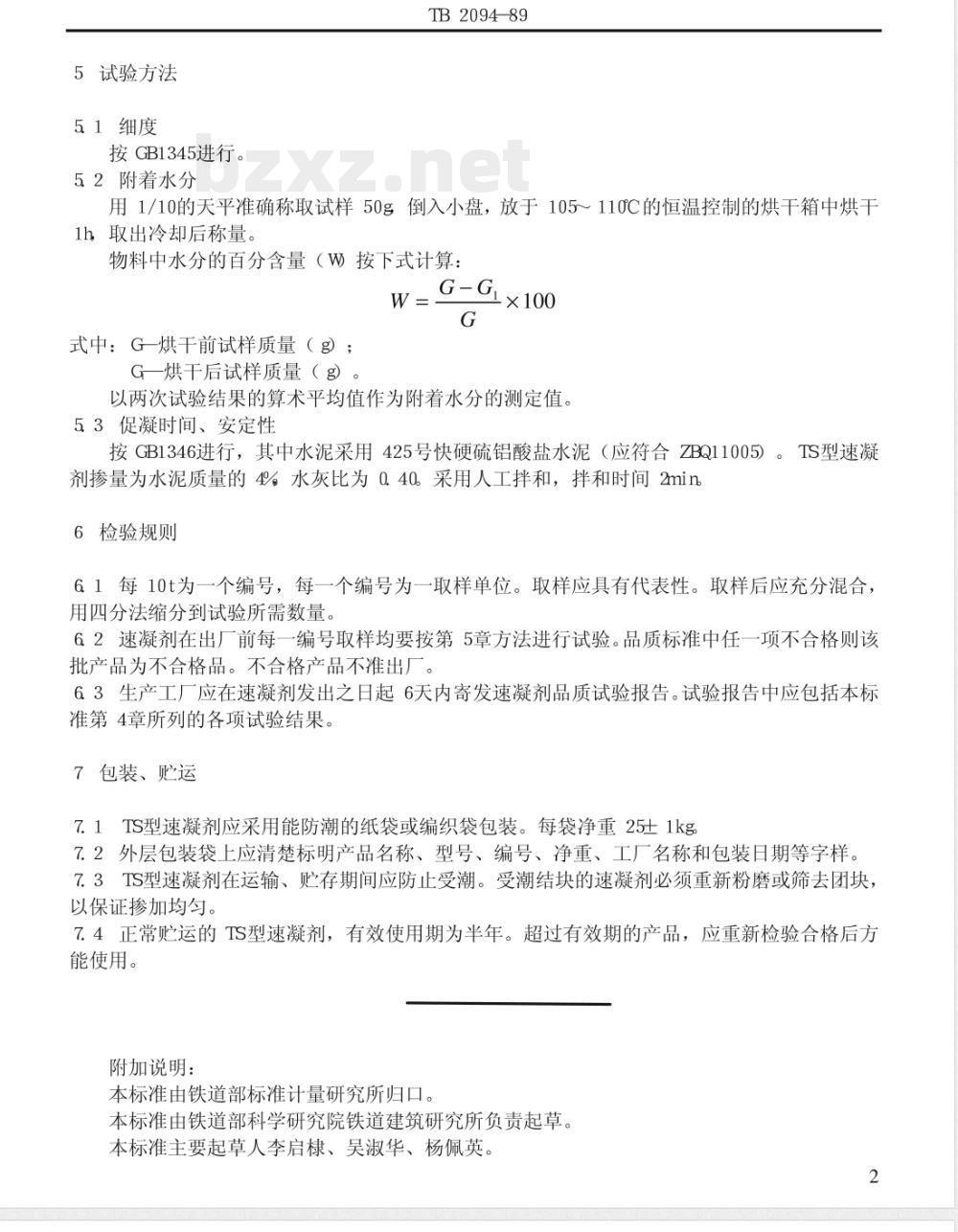

5试验方法
51细度
按GB1345进行。
52附着水分
TB2094-89
用1/10的天平准确称取试样50g倒入小盘，放于105~110C的恒温控制的烘干箱中烘干1h取出冷却后称量。
物料中水分的百分含量（W按下式计算：G-G×100
式中：G烘干前试样质量（g）：G一烘干后试样质量（g）。
以两次试验结果的算术平均值作为附着水分的测定值。53促凝时间、安定性
按GB1346进行，其中水泥采用425号快硬硫铝酸盐水泥（应符合ZBQ11005）。TS型速凝剂掺量为水泥质量的4%水灰比为Q40采用人工拌和，拌和时间2min6检验规则
61每10t为一个编号，每一个编号为一取样单位。取样应具有代表性。取样后应充分混合用四分法缩分到试验所需数量。62速凝剂在出厂前每一编号取样均要按第5章方法进行试验。品质标准中任一项不合格则该批产品为不合格品。不合格产品不准出厂。63生产工厂应在速凝剂发出之日起6天内寄发速凝剂品质试验报告。试验报告中应包括本标准第4章所列的各项试验结果。
7包装、贮运
7.1TS型速凝剂应采用能防潮的纸袋或编织袋包装。每袋净重251kg7.2外层包装袋上应清楚标明产品名称、型号、编号、净重、工厂名称和包装日期等字样。7.3TS型速凝剂在运输、贮存期间应防止受潮。受潮结块的速凝剂必须重新粉磨或筛去团块以保证掺加均匀。
7.4正常贮运的TS型速凝剂，有效使用期为半年。超过有效期的产品，应重新检验合格后方能使用。
附加说明：
本标准由铁道部标准计量研究所归口。本标准由铁道部科学研究院铁道建筑研究所负责起草。本标准主要起草人李启捷、吴淑华、杨佩英。2
1主题内容与适用范围

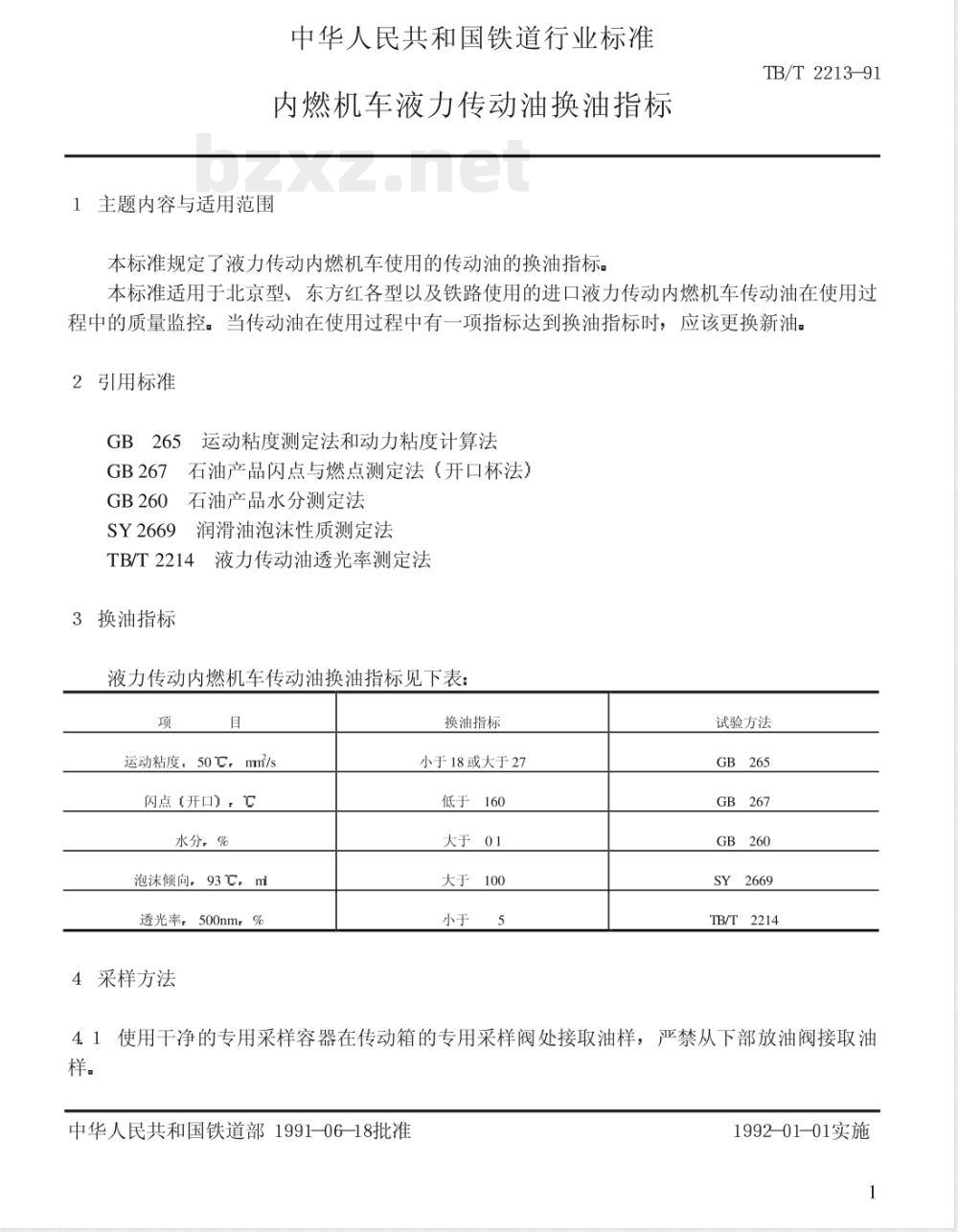

中华人民共和国铁道行业标准
内燃机车液力传动油换油指标
本标准规定了液力传动内燃机车使用的传动油的换油指标。TB/T2213-91
本标准适用于北京型、东方红各型以及铁路使用的进口液力传动内燃机车传动油在使用过程中的质量监控。当传动油在使用过程中有一项指标达到换油指标时：应该更换新油。2引用标准
GB265运动粘度测定法和动力粘度计算法GB267石油产品闪点与燃点测定法（开口杯法）GB260
石油产品水分测定法
SY2669润滑油泡沫性质测定法
TB/T2214液力传动油透光率测定法3换油指标
液力传动内燃机车传动油换油指标见下表：项
运动粘度，50C，mmi/s
闪点（开口），
水分，%
泡沫倾向，93℃，m
透光率，
4采样方法
500nm%
换油指标
小于18或大于27
低于160
大于01
大于100
试验方法
41使用于净的专用采样容器在传动箱的专用采样阀处接取油样，严禁从下部放油阀接取油样。
中华人民共和国铁道部1991-06-18批准1992-01-01实施
TB/T2213-91

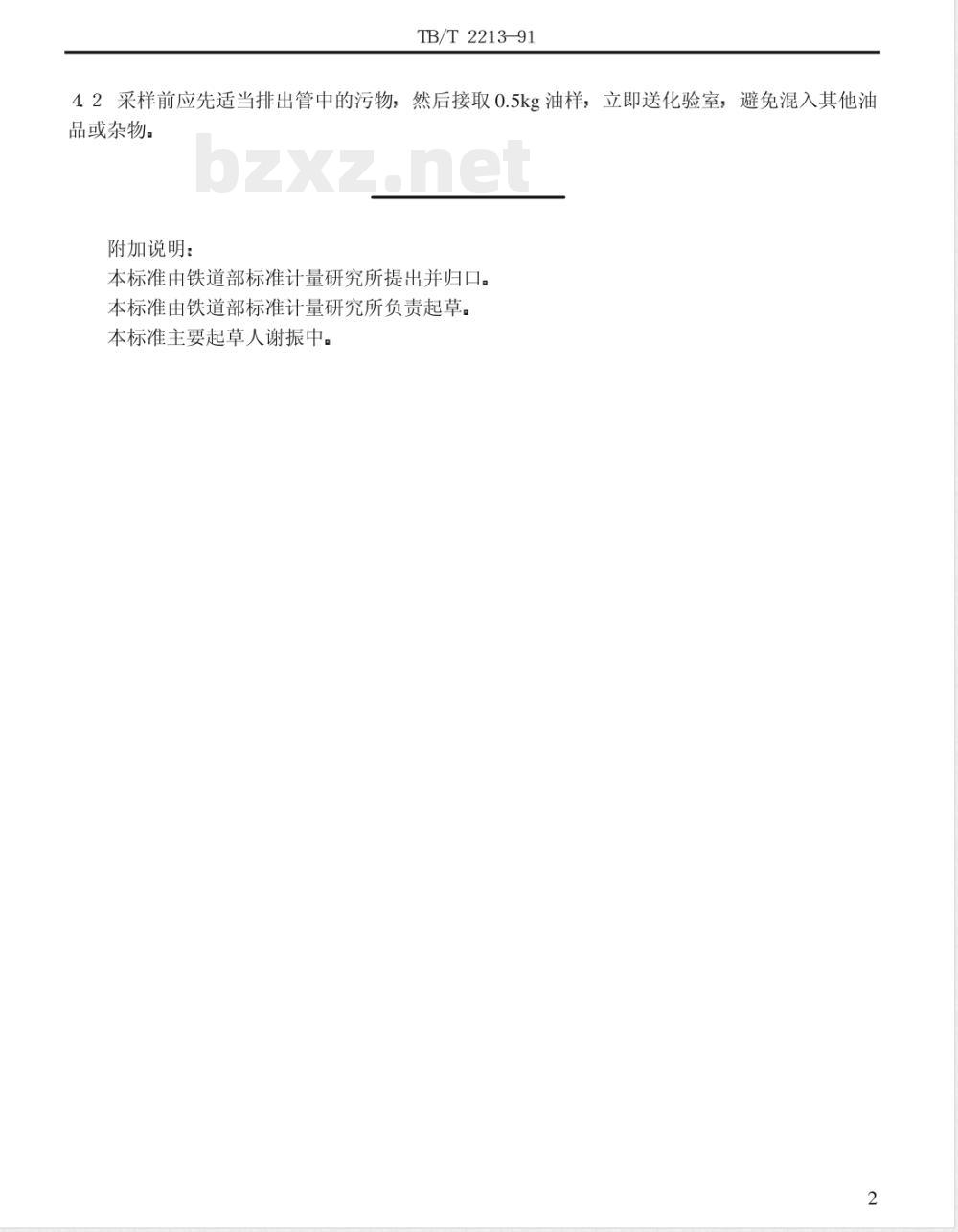

42采样前应先适当排出管中的污物，然后接取0.5kg油样，立即送化验室，避免混入其他油品或杂物。
附加说明：
本标准由铁道部标准计量研究所提出并归口。本标准由铁道部标准计量研究所负责起草。本标准主要起草人谢振中。
