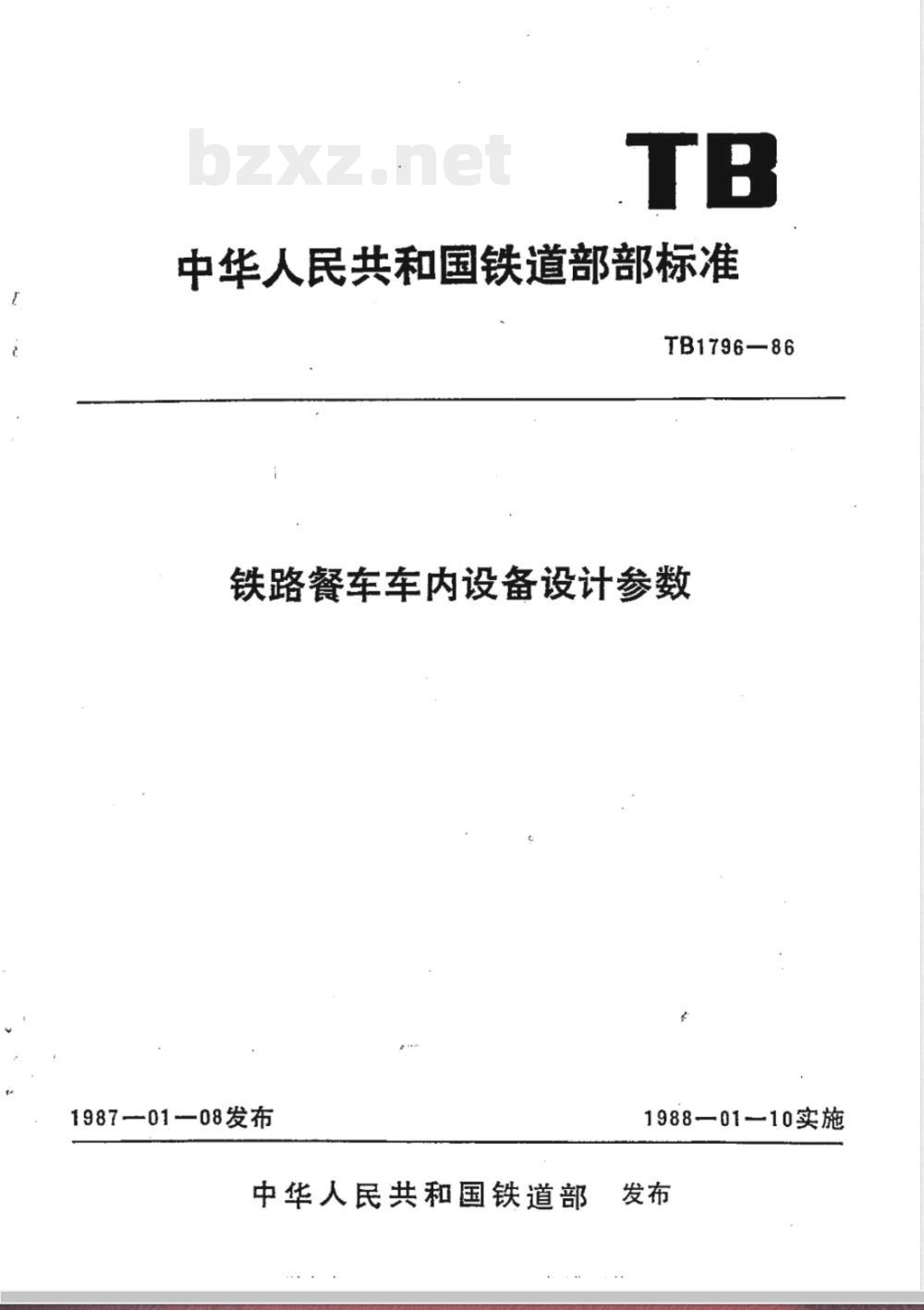

TB/T 1796-1986铁路餐车车内设备设计参数

中华人民共和国铁道部部标准
TB1796-86
铁路餐车车内设备设计参数
1987—01—08发布
中华人民共和国铁道部
1988—01-10实施
中华人民共和国铁道部部标准
TB1796-86
铁路餐车车内设备设计参数

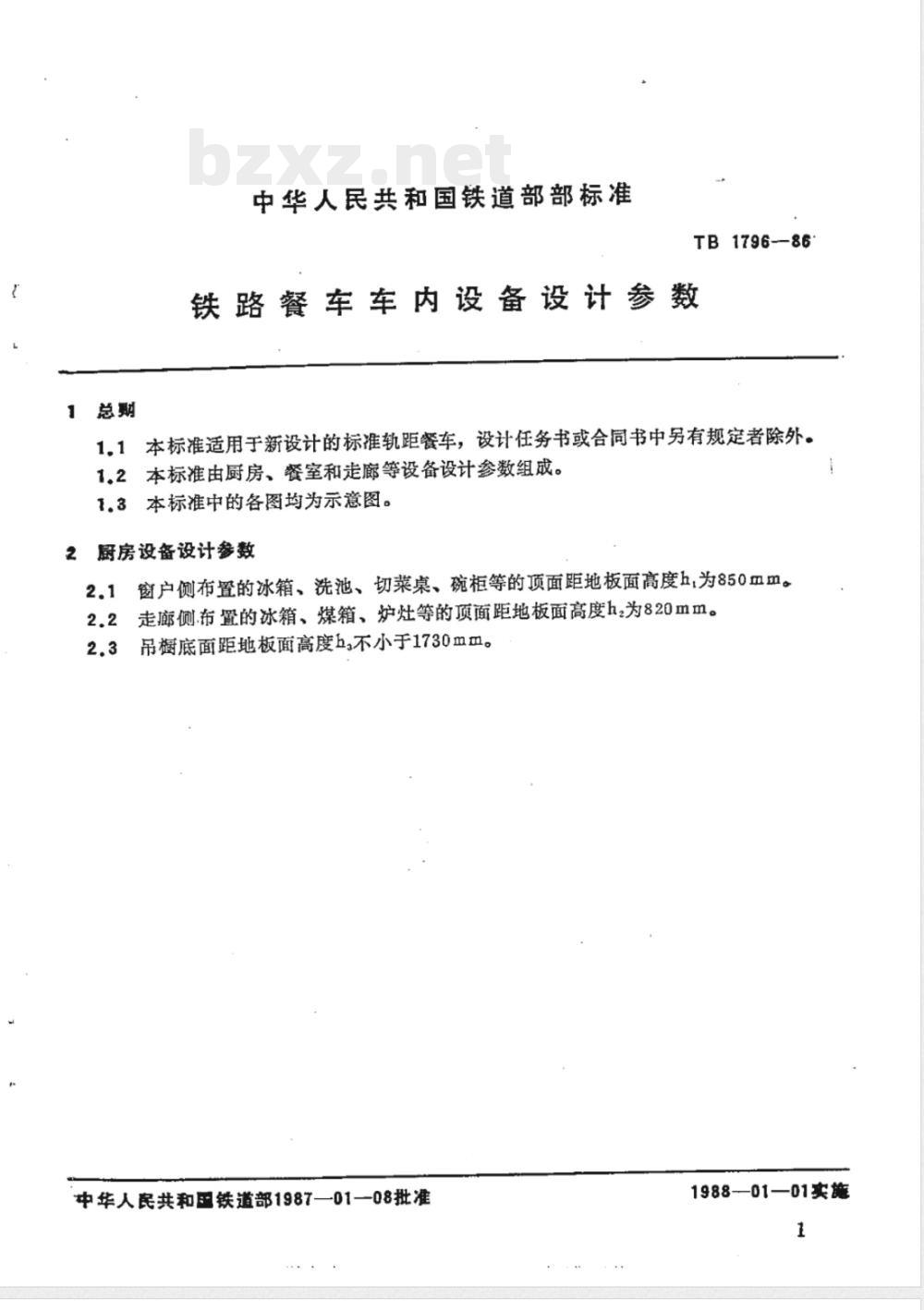

1.1本标准适用于新设计的标准轨距餐车，设计任务书或合同书中另有规定者除外。1.2本标准由厨房、餐室和走廊等设备设计参数组成。1.3本标准中的各图均为示意图。2厨房设备设计参数

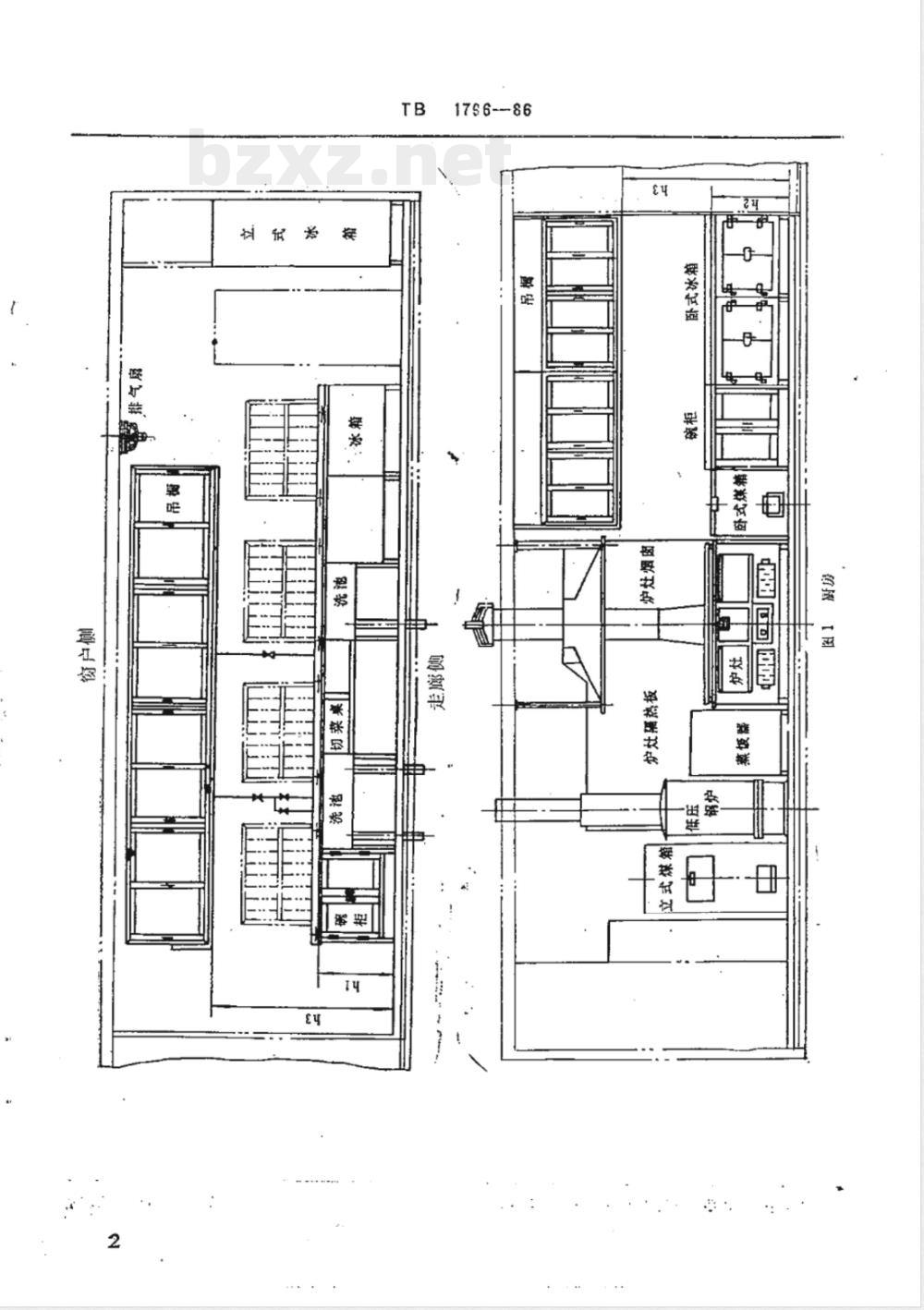

窗户侧布置的冰箱、洗池、切菜桌、碗柜等的项面距地板面高度h，为850mm。2.1
2.2走廊侧布置的冰箱、煤箱、炉灶等的顶面距地板面高度h.为820mm。2.3吊橱底面距地板面高度h.不小于1730mm。中华人民共和国铁道部1987-—01-08批准1988-01—01实施
1796-86
TB1796-—86

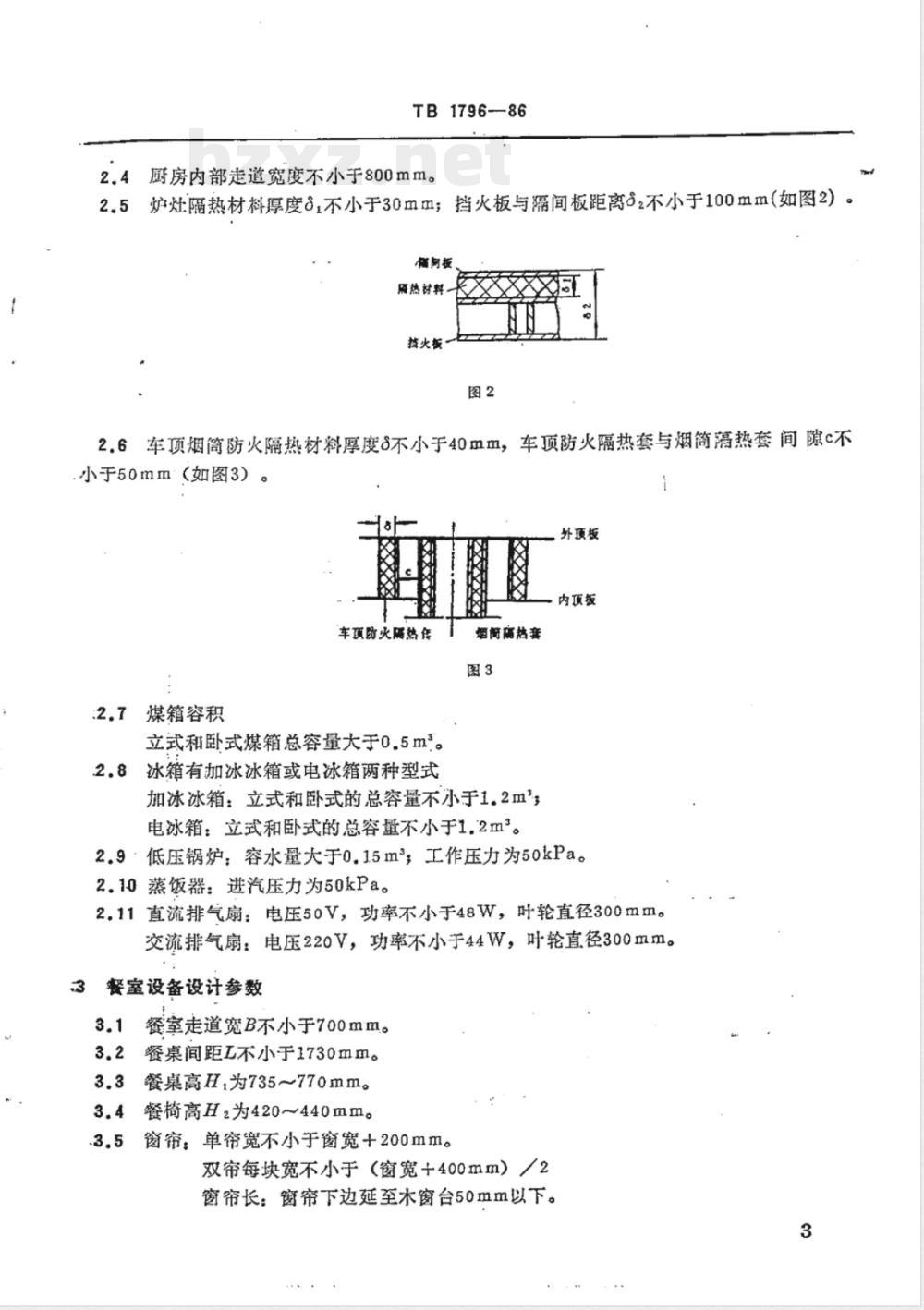

2.4厨房内部走道宽度不小于800mm。2.5炉灶隔热材料厚度8，不小于30mm；挡火板与隔间板距离不小于100mm（如图2）。有阿板
雁热材料
拦火极
2.6车顶烟筒防火隔热材料厚度8不小于40mm，车顶防火隔热套与烟简隔热套间隙c不小于50mm（如图3）
外顶板
内项扳
车预防火隔欢您
2.7煤箱容积
立式和卧式煤箱总容量大于0.5m。冰箱有加冰冰箱或电冰箱两种型式2.8
烟简隔烤套
加冰冰箱：立式和卧式的总容量不小于1.2m电冰箱：立式和卧式的总容量不小于1.2m。2.9·低压锅炉：容水量大于0.15m，工作压力为50kPa。2.10蒸饭器：进汽压力为50kPa。2.11直流排气扇：电压50V，功率不小于48W，时轮直径300mm。交流排气扇：电压220V，功率不小于44W，叶轮直径300mm。3餐室设备设计参数

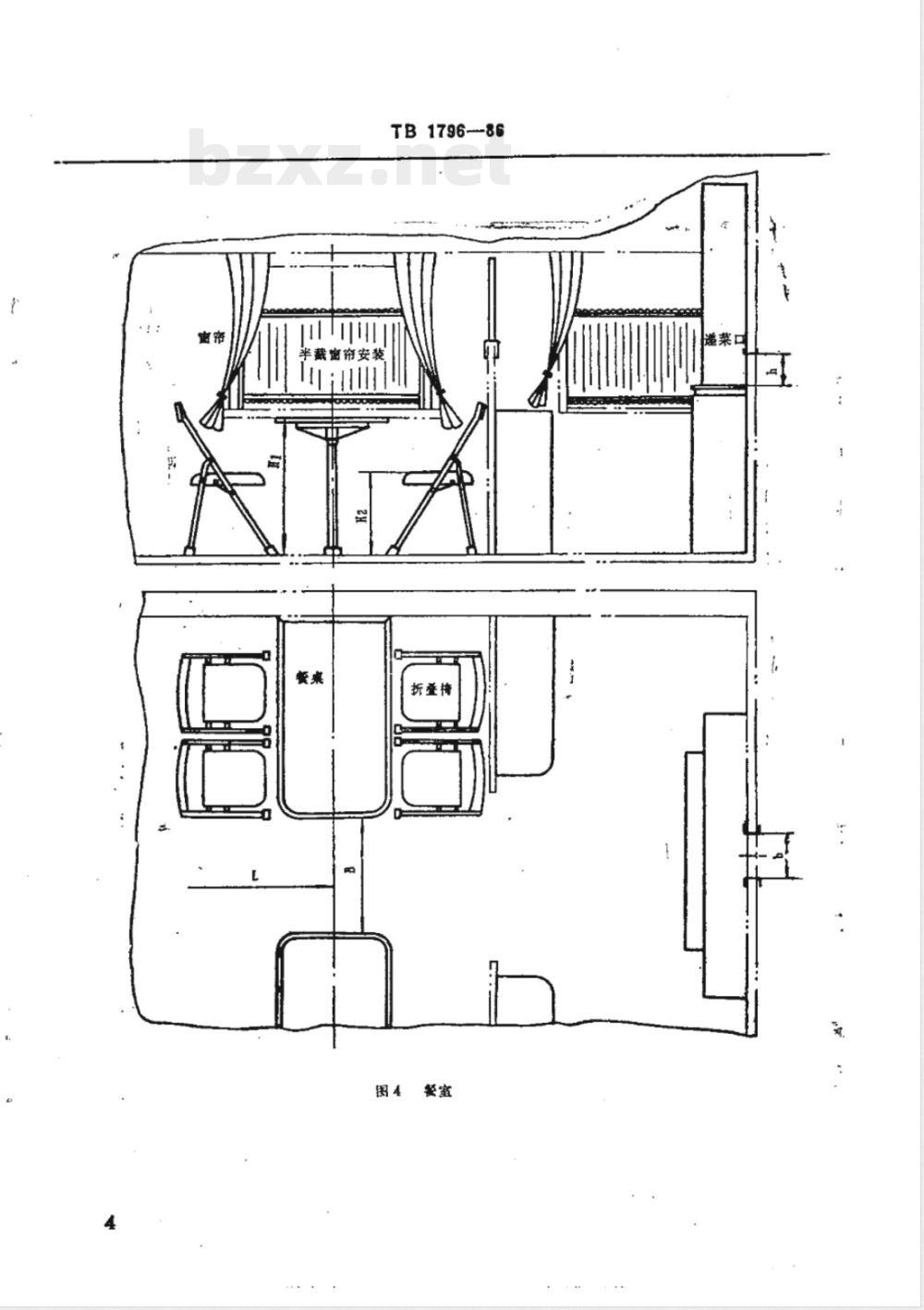

餐室走道宽B不小于700mm。
3.2餐桌间距L不小于1730mm。
3.3餐桌高H，为735~770mm。
餐椅高H.为420~440mm。
.3.5窗帘：单宽不小于窗宽+200mm。双帘每块宽不小于（窗宽+400mm）/2窗帘长：窗帘下边延至木窗台50mm以下。3
截密帘安装
TB1796--86
递菜口
贮嗽柜
TB1796--86
窗保护
托组成
图6走廊
木密台面
TB179686
3.6递菜口：宽b不小于460mm；高不小于350mm。4走廊
4.1走廊宽度B不小于750mm。
4.2半截窗帘高度h，为490mm。
4.3走廊防护杆高度h2为320mm。4.4藏柜：长度1不大于980mm，1宽度6不大于430mm。
附加说明：
本标准由铁道部四方车辆研究所提出并归口。本标准由铁道部浦镇车辆工厂起草。本标准主要起草人陆海寿，吴李丽。6
