中华人民共和国铁道部部标准
TB1844—87
25kV交流电气化铁道用无间隙金属氧化物避雷器技术条件
1988-0116发布
1988—07—01实施
中华人民共和国铁道部发布

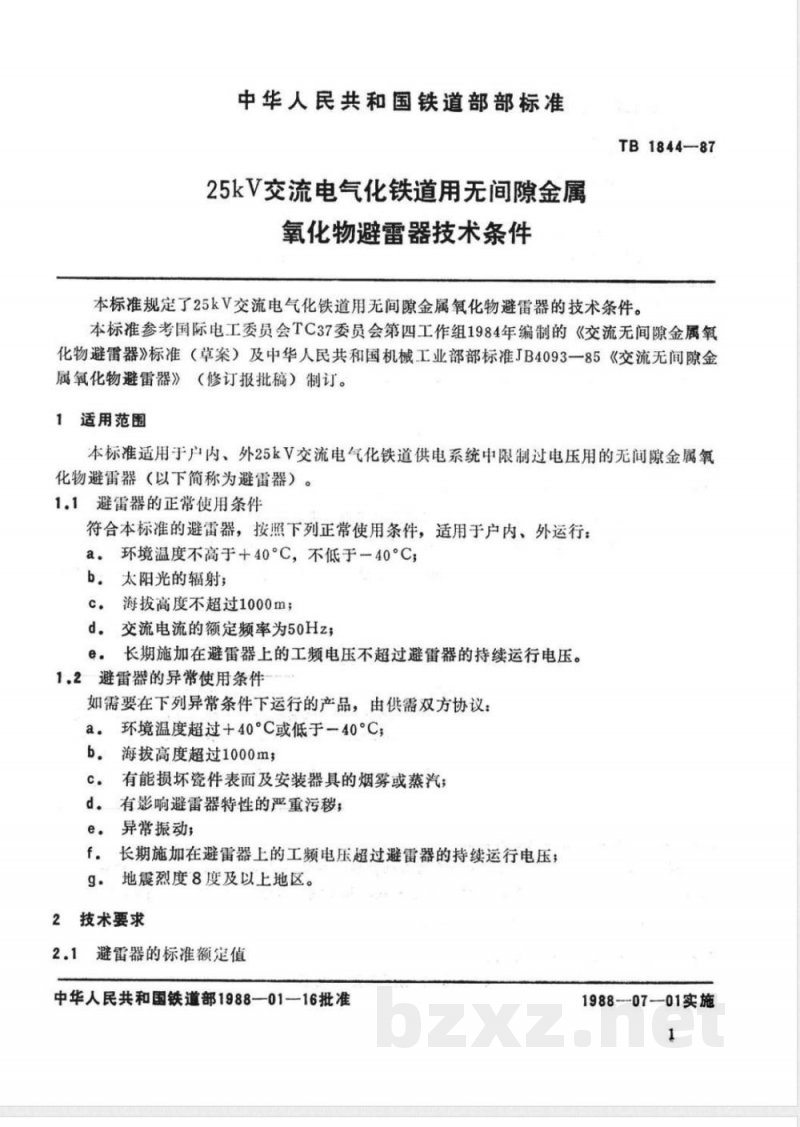

中华人民共和国铁道部部标准
25kV交流电气化铁道用无间隙金属氧化物避雷器技术条件
TB1844—-87
本标准规定了25kV交流电气化铁道用无间隙金属氧化物避雷器的技术条件。本标准参考国际电工委员会TC37委员会第四工作组1984年编制的《交流无间隙金属氧化物避雷器》标准（草案）及中华人民共和国机械工业部部标准JB4093一85《交流无间隙金属氧化物避雷器》（修订报批稿）制订。1适用范围
本标准适用于户内、外25kV交流电气化铁道供电系统中限制过电压用的无间隙金属氧化物避雷器（以下简称为避雷器）。1.1避雷器的正常使用条件
符合本标准的避雷器，按照下列正常使用条件，适用于户内、外运行：a，环境温度不高于+40°C，不低于-40°C；b：太阳光的辐射；
c。海拔高度不超过1000m；
d。交流电流的额定频率为50Hz；e。长期施加在避雷器上的工频电压不超过避雷器的持续运行电压。1.2避雷器的异常使用条件
如需要在下列异常条件下运行的产品，由供需双方协议：a。环境温度超过+40C或低于一40°C；b。海拔高度超过1000m，
c。有能损坏瓷件表面及安装器具的烟雾或蒸汽；d。有影响避雷器特性的严重污移；e.异常振动；
f．长期施加在避雷器上的工频电压超过避雷器的持续运行电压；g．地震烈度8度及以上地区。
技术要求
避雷器的标准额定值
中华人民共和国铁道部1988—01—16批准1988-07—01实施

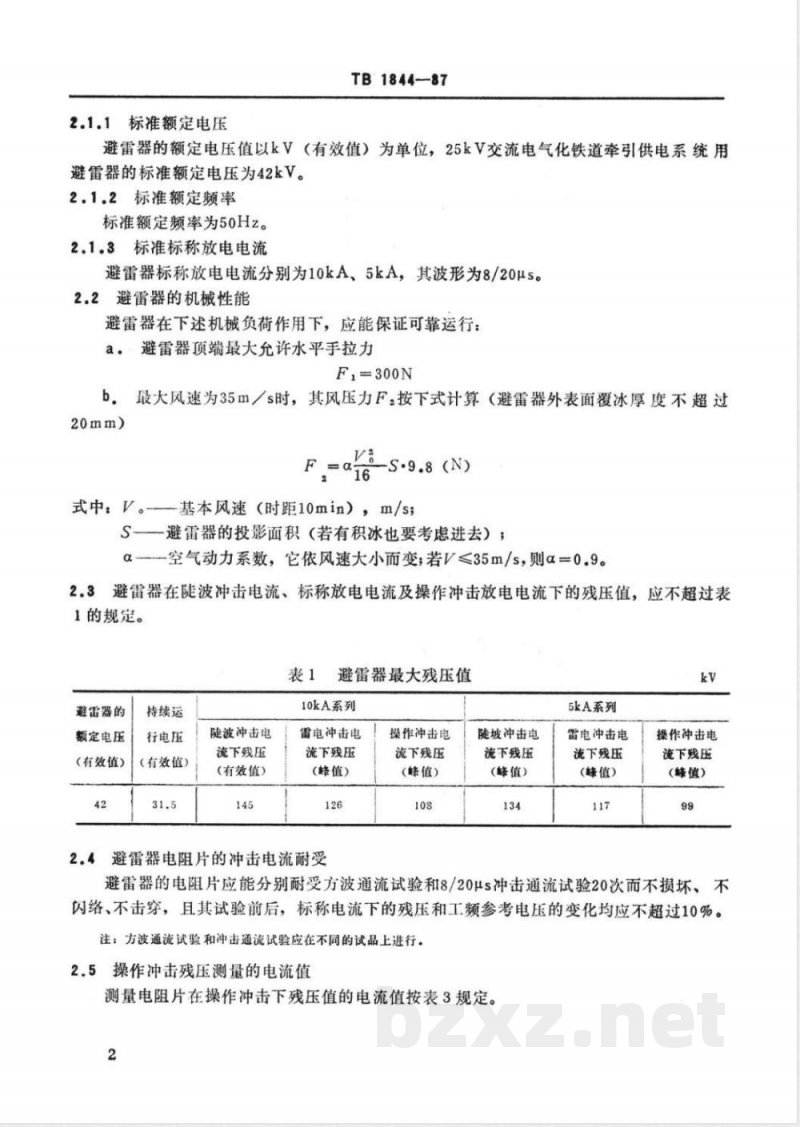

标准额定电压
TB1844—87
避雷器的额定电压值以kV（有效值）为单位，25kV交流电气化铁道牵引供电系统用避雷器的标准额定电压为42kV。2.1.2标准额定频率
标准额定频率为50Hz。
2.1.3标准标称放电电流
避雷器标称放电电流分别为10kA、5kA，其波形为8/20μs。2.2避雷器的机械性能
避雷器在下述机械负荷作用下，应能保证可靠运行：a.
避雷器项端最大允许水平手拉力F1=300N
b.最大风速为35m／s时，其风压力F。按下式计算（避雷器外表面覆冰厚度不超过20mm）
-S·9.8(N)
式中：V。—基本风速（时距10min），m/s；S一避雷器的投影面积（若有积冰也要考虑进去）α-空气动力系数，它依风速大小而变，若V≤35m/s，则α=0.9。2.3避雷器在陡波冲击电流、标称放电电流及操作冲击放电电流下的残压值，应不超过表1的规定。
避雷器最大残压值
避雷器的
额定电压
(有效值）
持续运
行电压
（有效值）
陡波冲击电
流下残压
(有效值）
10kA系列
雷电冲击电
流下残压
（峰值）
2.4避雷器电阻片的冲击电流耐受操作冲击电
流下残压
(峰值）
陡坡冲击电
流下残压
（峰值）
5kA系列
雷电冲击电
流下残压
(峰值）
操作冲击电
流下残压
（蜂值）
避雷器的电阻片应能分别耐受方波通流试验和8/20us冲击通流试验20次而不损坏、不闪络、不击穿，且其试验前后，标称电流下的残压和工频参考电压的变化均应不超过10%。注：方波通流试验和冲击通流试验应在不同的试品上进行。2.5操作冲击残压测量的电流值

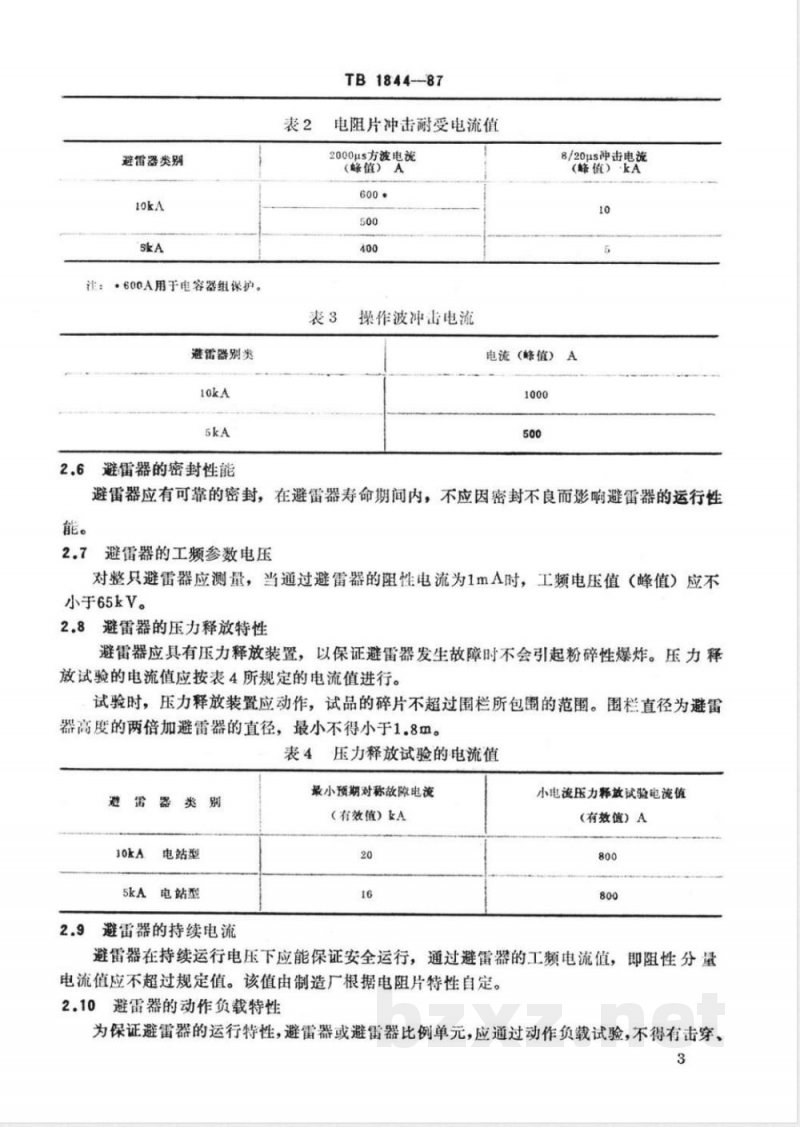

测量电阻片在操作冲击下残压值的电流值按表3规定。2
避雷器类别
注：·600A用于电容器组保护。避雷器别类
2.6避雷器的密封性能
TB1844-87
电阻片冲击耐受电流值
2000us方波电流
（蜂值）A
操作波冲击电流
8/20us冲击电流
(蜂值）kA
电流（峰值）A
避雷器应有可靠的密封，在避雷器寿命期间内，不应因密封不良而响避雷器的运行性能。
2.7避雷器的工频参数电压
对整只避雷器应测量，当通过避雷器的阻性电流为1mA时，工频电压值（峰值）应不小于65kV。
2.8避雷器的压力释放特性
避雷器应具有压力释放装置，以保证避雷器发生故障时不会引起粉碎性爆炸。压力释放试验的电流值应按表4所规定的电流值进行。试验时，压力释放装置应动作，试品的碎片不超过围栏所包围的范围。围栏直径为避雷器高度的两倍加避雷器的直径，最小不得小于1.8m。表4压力释放试验的电流值
避雷器类别
电站型
5kA电站型
2.9避雷器的持续电流
最小预期对称故陈电流
（有效值）A
小电流压力释放试验电流值
（有效值）A
避雷器在持续运行电压下应能保证安全运行，通过避雷器的工频电流值，即阻性分量电流值应不超过规定值。该值由制造厂根据电阻片特性自定。2.10避雷器的动作负载特性
为保证避雷器的运行特性，避雷器或避雷器比例单元，应通过动作负载试验，不得有击穿3
TB1844-87

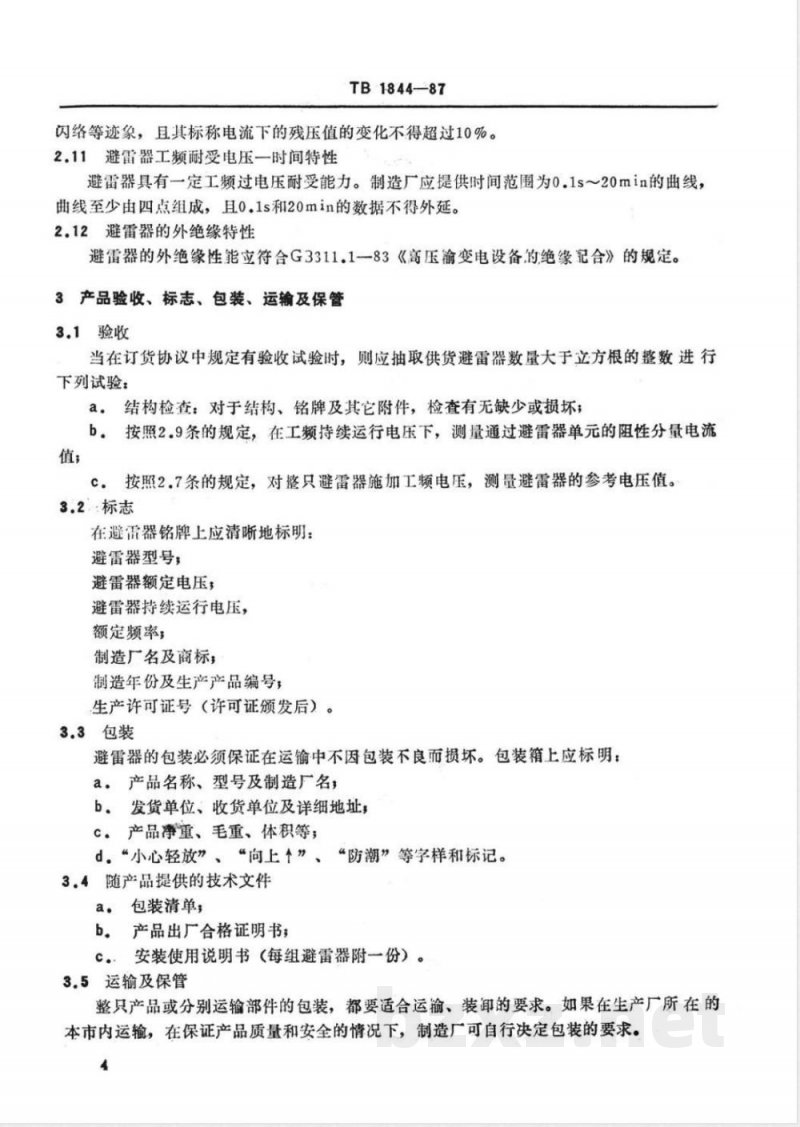

闪络等迹象，且其标称电流下的残压值的变化不得超过10%。2.11避雷器工频耐受电压一时间特性避雷器具有一定工频过电压耐受能力。制造厂应提供时间范围为0.1s～20min的曲线，曲线至少由四点组成，且0.1s和20min的数据不得外延。2.12避雷器的外绝缘特性
避雷器的外绝缘性能立符合G3311.1一83《高压输变电设备的绝缘配合》的规定。3产品验收、标志、包装、运输及保管3.1验收
当在订货协议中规定有验收试验时，则应抽取供货避雷器数量大于立方根的整数进行下列试验：
a。结构检查：对于结构、铭牌及其它附件，检查有无缺少或损坏；b。按照2.9条的规定，在工频持续运行电压下，测量通过避雷器单元的阻性分量电流值，
C按照2.7条的规定，对整只避雷器施加工频电压，测量避雷器的参考电压值。3.2标志
在避雷器铭牌上应清晰地标明：避雷器型号，
避雷器额定电压，
避雷器持续运行电压，
额定频率；
制造厂名及商标，
制造年份及生产产品编号，
生产许可证号（许可证颁发后）。3.3包装
避雷器的包装必须保证在运输中不因包装不良而损坏。包装箱上应标明：a。产品名称、型号及制造厂名，b。发货单位、收货单位及详细地址，c。产品净重、毛重、体积等；
d。“小心轻放”、“向上个”、“防潮”等字样和标记。3.4随产品提供的技术文件
a.包装清单，wwW.bzxz.Net
b产品出厂合格证明书；
c。：安装使用说明书（每组避雷器附一份）。3.5运输及保管
整只产品或分别运输部件的包装，都要适合运输、装卸的要求。如果在生产厂所在的本市内运输，在保证产品质量和安全的情况下，制造厂可自行决定包装的要求。4
TB1844-87
附录A
名词术语
(参考件）
本标准中所涉及的名词术语，除下列规定外，应符合GB2900.12---83《电工名词术语避雷器》。
A1无间陈金属氧化物避雷器
在避雷器内结构中，具有串联和（或）并联连接的非线性金属氧化物电阻片而没有任何串联或并联放电间隙组成的种避雷器。A2非线性金属氧化物电阻片
非线性金属氧化物电阻片是避雷器的一个重要部分。它是以氧化锌为基的一种电阻片，具有良好的非线性伏安特性。当大电流通过时，它呈现低电阻，从而限制了避雷器上的电压，而在正常工频电压下，呈现高电阻，限制了通过避雷器的工频电流。A3避雷器的持续运行电压
避雷器的持续运行电压是充许持久地施加在避雷器上的工频电压（有效值），在此电压下避雷器能正常地运行。
A4避蕾器工频耐受电压一时间特性避雷器工频耐受电压一时间特性，系指在规定的条件下，对避雷器施加不同的工频电压而不损坏或不发生热崩溃所相应的最大持续时间。A5操作冲击电流
视在波前时间大于30μs而小于100uS，视在半峰值时间近似为视在波前时间2倍的冲击电流。
A6避雷器的持续电流
在持续运行电压下，流过避雷器的工频电流。注：持续电流为电阻性和容性电流分量组成，它随温度和杂散电容的影响而变化，所以避雷器的试品的持续电流与整只避雷器的持续电流不一定相同。A7避雷器的参考电流
参考电流是用来确定避雷器工频参考电压的工频电流阻性分量的峰值（该工频电流等于或大于避雷器额定电压下的电流值），参考电流应足够大，以消除均压电容和杂散电容对参考电压的影响。
A8避雷器的工频参考电压
TB 1844-87
避雷器在参考电流下测得的电压峰值。A9避雷器的保护特性
由下列内容组成：
a。陡波冲击电流下的残压，
b。标称放电电流下的残压
操作冲击电流下的残压。
附加说明：
本标准由铁道部提出。
本标准由电气化工程局归口。
本标准由电气化工程局电气化勘测设计处，铁道部科学研究院凯车车辆研究所共同起草。
本标准主要起草人俞思杰，夏宝哲。6
