ICS75.020
备案号：1891-1998

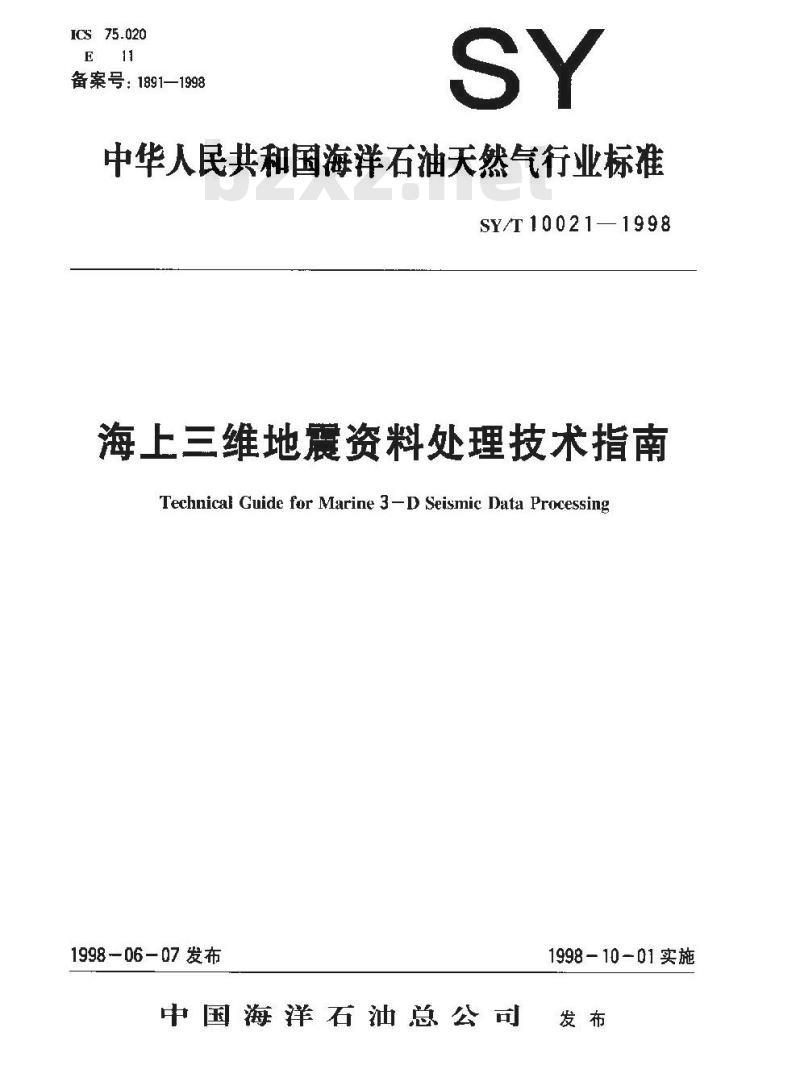

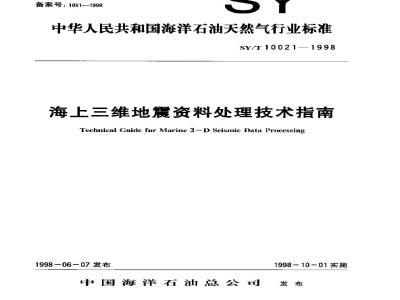

中华人民共和国海洋石油天然气行业标准SY/T10021—1998
海上三维地鹿资料处理技术指南Technical Guide for Marine 3 -D Seismic Data Processing199806-07发布
中国海洋石汕总公司
1998-10-01实施

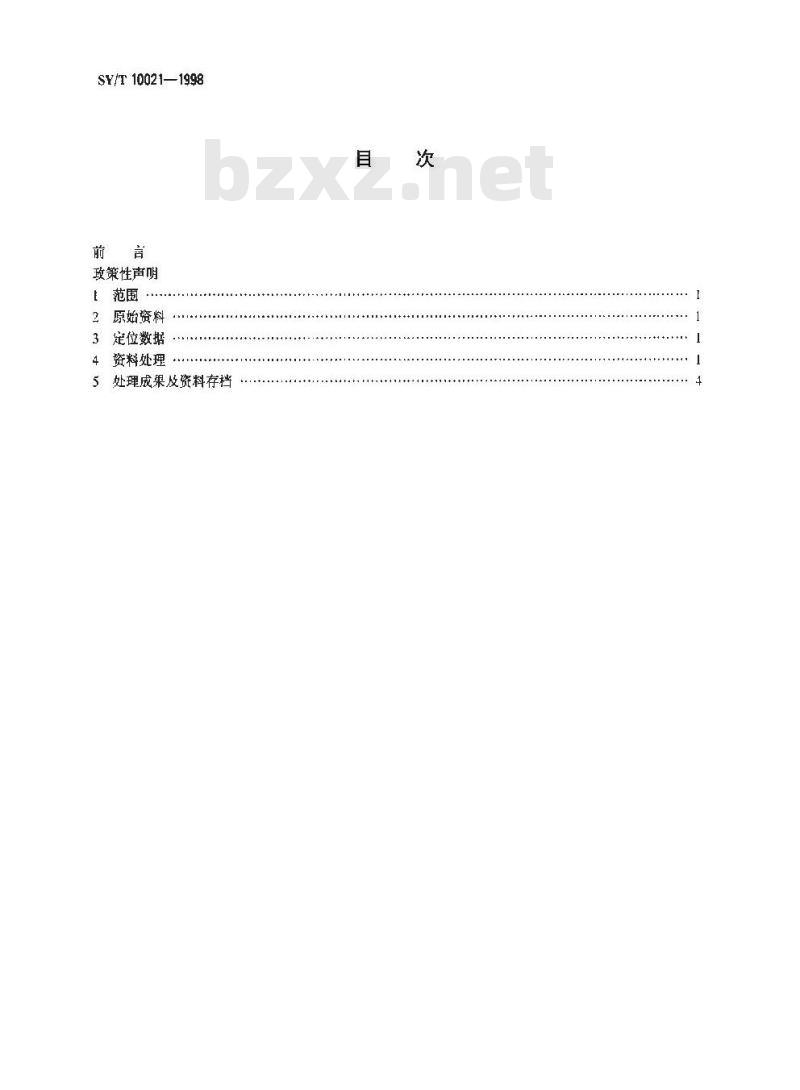

SY/T10021—1998
政策性声明
E范围
2原始资料
3定位数据
4资料处理
I++I++++I+-T
处理成果及资料存档
SY/T10021-1998

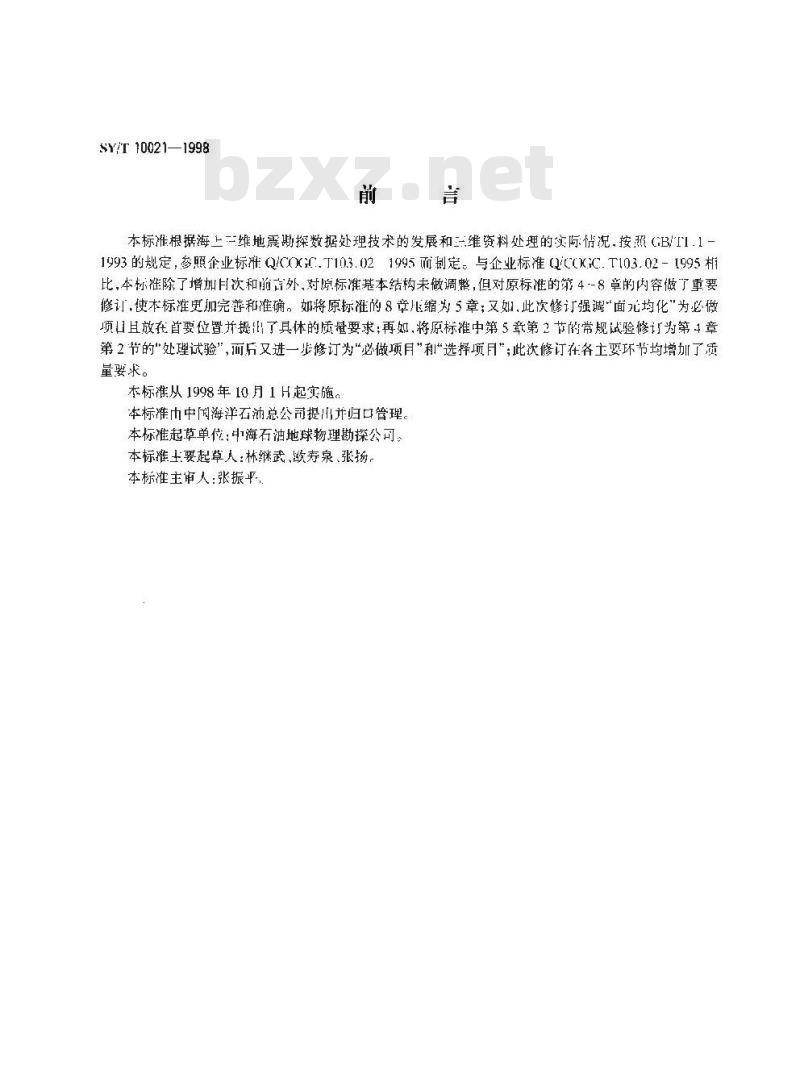

本标准根据海上一维地震勘探数据处理技术的发展和三维资料处理的实际情况.按照（GB/TI.1-1993的规定，参照企业标准Q/CXXC.T10.3.021995而到定。与企业标准Q/C(K.C.T103.02-1995相比，本标崔除了增加月次和前声外，对境标准基本结构未做调整，但对原标准的第4--8章的内容做了重要修订，使本标准更加完善和准确，如将原标准的8章兆缩为5章；又如，此次修订强调\面元均化”为必做项口且放在首要位置并提了其体的质量要求；再如,将原标推中第5章第2节的常规战验修订为第4章第2节的\处理试验”，而后又进一步修订为\必做项月”利“选择项月”；此次修订在各主要环节均增加了质量要求。
本标准从1998年10月1H起实施。本标准巾中国海洋石池总公司提山并归口管理。本标准起草单位：中海石油地球物理勘探公司。本标雅士要起草人：林继武、欧寿泉、张场本标准主审人：张振平

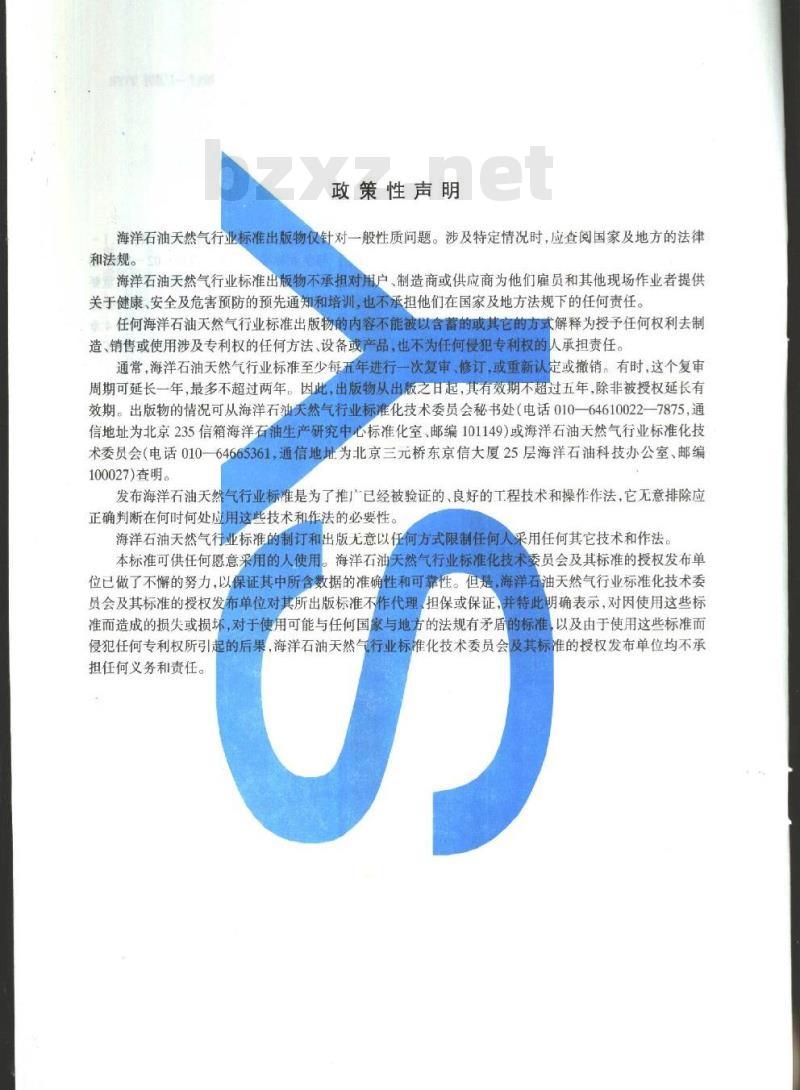

政策性声明
海洋石油天然气行业标准出版物仪针对一般性质问题。涉及特定情况时，应查阅国家及地方的法律和法规。
海洋石油天然气行业标准出版物不承担对用户、制造商或供应商为他们雇员和其他现场作业者提供关于健康、安全及危害预防的预先通知和培训，也不承担他们在国家及地方法规下的任何责任。任何海洋石油天然气行业标准出版物的内容不能被以含蓄的或其它的方式解释为授予任何权利去制造、销售或使用涉及专利权的任何方法、设备或产品，也不为任何侵犯专利权的人承担责任。通常，海洋石油天然气行业标准至少每五年进行一次复审、修订，或重新认定或撤销，有时，这个复审周期可延长一年，最多不超过两年，因此，出版物从出版之日起，其有效期不超过五年，除非被授权延长有效期。出版物的情况可从海洋石油天然气行业标准化技术委员会秘书处（电话01064610022—7875，通信地址为北京235信箱海洋石油生产研究中心标准化室、邮编101149）或海洋石油天然气行业标准化技术委员会（电话010-64665361，通信地址为北京三元桥东京信大厦25层海洋石油科技办公室、邮编100027）查明。
发布海洋石油天然气行业标准是为了推广已经被验证的、良好的工程技术和操作作法，它无意排除应正确判断在何时何处应用这些技术和作法的必要性。海洋石油天然气行业标准的制订和出版无意以任何方式限制任何人采用任何其它技术和作法。本标准可供任何愿意采用的人使用。海洋石油天然气行业标准化技术委员会及其标准的授权发布单位已做了不邂的努力，以保证其中所含数据的准确性和可靠性。但是，海洋石油天然气行业标准化技术委员会及其标准的授权发布单位对其所出版标准不作代理担保或保证，并特此明确表示，对因使用这些标准而造成的损失或损坏，对于使用可能与任何国家与地方的法规有矛盾的标准，以及由于使用这些标准而侵犯任何专利权所引起的后果，海洋石油天然气行业标准化技术委员会及其标准的授权发布单位均不承担任何义务和责任。

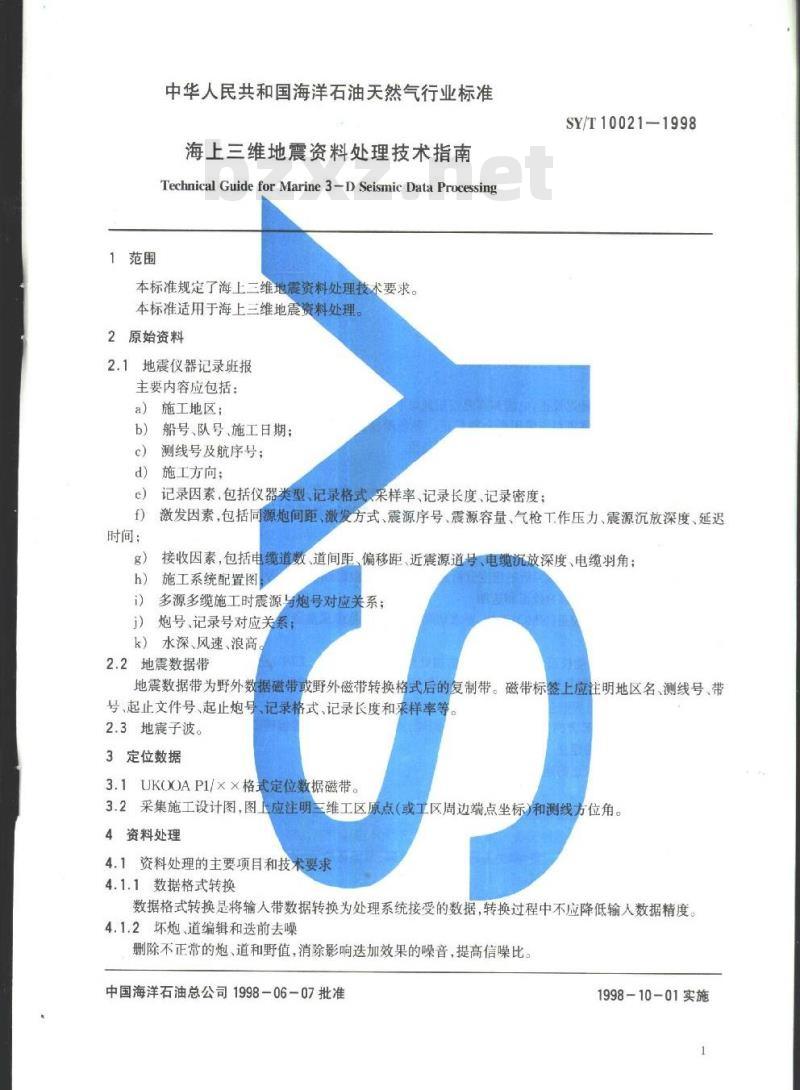

中华人民共和国海洋石油天然气行业标准海上三维地震资料处理技术指南Technical Guide for Marine 3-D Seismic Data Processing本标准规定了海上三维地震资料处理技术要求。本标准适用于海上三维地震资料处理。2原始资料
2.1地震仪器记录班报
主要内容应包括：
施工地区；
时间；
船号、队号、施工日期；
测线号及航序号；
施工方向；
记录因索，包括仪器类型、记录格式、采样率、记录长度、记录密度；SY/T10021-1998
激发因素，包括同源炮间臣、激发方式、震源序号、震源容量、气枪工作压力、震源沉放深度、延迟接收因素，包括电缆道数、道间距、偏移距、近震源道号、电缆沉放深度、电缆羽角；施工系统配置图
多源多缆施工时震源与炮号对应关系：炮号、记录号对应关系：
k）水深、风速、浪高。
2.2地震数据带
地震数据带为野外数据磁带或野外磁带转换格式后的复制带。磁带标签上应注明地区名、测线号、带号、起止文件号、起止炮号记录格式、记录长度和采样率等。2.3地震子波。
3定位数据
3.1UKOOAP1/××格式定位数据磁带。3.2采集施工设计图，图上应注明三维工区原点（或工区周边端点坐标）和测线方位角。4资料处理
4.1资料处理的主要项目和技术要求4.1.1数据格式转换bzxZ.net
数据格式转换是将输入带数据转换为处理系统接受的数据，转换过程中不应降低输人数据精度4.1.2坏炮、道编辑和选前去噪
删除不正常的炮、道和野值，消除影响迭加效果的噪音，提高信噪比。中国海洋石油总公司1998-06-07批准1998-10-01实施
4.1.3面元均化(动态面元)处理
SY/T10021—1998
4.1.3.1确定处理原点坐标测线方问(INLINE)轴和垂直测线方向(CR(SSLINIE)轴方向4.1.3.2确定处理面元大小
4.1.3.3应用定位数据进行面元复盖均化计算处理，比较均化处理前后不同偏移距段的复盖次数，检查均化处理效果：
4.1.3.4将地震数据和定位数据合并，实现元均化和扩展。4.1.4振补偿
进行搬幅补偿，消除地震波在传播过程中振幅的裁减。4.1.5震源子波反韬积
将囊源子波整形,提高地震记求分辩率。4.1.6反裙积
衰减多次波、压缩地震子波，提离分辨率，4.1.7 静校正
4.1.7.1震源和仪器延迟校正,电缆和震源校正到海平面4.1.7.2海底电缆采集资料应采用剩余静校压，剩余静校正计算时衡选在反身强，连续性好的反射面上：剩余静校正的剖面不低于静校正前的部面品质。4.1.8速度分析
4.1.8.1根据地层倾角选取速度分析点的密度，存平方千米至少-个，倾角越大，密度越大。4.1.8.2选择适当的面元道集个数，一般倾角越人，面元个数越少，地震信号信噪比越低，道集个数越多4.1.8.3较准确的预测速度，
4.1.8.4速度解释合理，参考初送剖而，考虑地质构造的变化，拾取正确。4.1.8.5倾角时差校正(DM0))后的速度分断其倾斜地层的速度应有减小，否则应否找原因4.1.9正常时差校正(NMO)校正和选加使用选定速度做动校证（VMO)送加、要求均除参数合理，拖缆采集资料要保留近道，4.1.10 DMO 送加
使用TMO速度做动校正，然后做TMO送加处理生成送加剖[而。DMO送加剖面比NMO送加剖面信噪比高，不网倾角反射共生时，DM)送加剖而比NM)）送则剂而成像好。4.1.11插值
根据（RCSSLINE方向采样问隔确定辅值间隔，消除假频影响，改善偏移效架4.1.12偏移速度场的建立
4.1.12.1未做倾角校正的速度要做倾角校可4.1.12.2 速度滑
4.1.12.3并速标定速度场速度，4.1.13送后时问偏移
4.1.13.1一步法时问偏移
4.1.13.2数据体偏移速度测试，4.1.13.3偏移后存效波归位台理,断点、断面清晰，无空间假频及影响地震解释的画弧现象：选加别面信噪比较低时，做迭后去噪些理：4.1.14滤波报喵均衡（增益）
经滤波和振幅均衡处理店.有效反射同相轴没组特征清楚，有利于地震资料的解释，4.1.15中间成果显示
为广易于比较处理成果，显示方向利参数成一致4.2处理试验
SY/T10621-1998
为了取得好的处理成果，用试验来硫定处理流程和参数4.2.1试验处理流程的选择
处理流程巾一系列处理模块成：选择处理流程成考虑以下齿素：a）地下地质情况和勘探日标；
b）T区位胃和施下条件：
c）原始资料质量；
）以征的处理经验。
4.2.2试验项目
4,2.2.1必做项山
内容包括：
a）而元均化处理：
b）振幅补偿；
c）切除；
d）送前反褶积：
）迭：
f）偏移：
g）振幅均衡：
h）滤波；
i）显示。
4.2.2.2根据资料情况和处理月标选择项目内容包括：
a）送前;迭后去噪：
b）袁源f波反褶积；
c）送前送后频率补偿：
d) 一维IMO;
）去多次波。
4.2.3试验方法
应对试验项门使旧单一参数变化进行处理，根据4.1的技术要求，依据处埋效果决定项的取舍和选择处理参数。
4.3批处理质量控制
4.3.1批处埋流程
批处理流程山4.2确定。
4.3.2数据格式转换
4.3.2.1去丢失炮，道率不大于1%，连续丢炮不大于2炮,如超过此限婴证明是属于人带问题，4.3.2.2根据实际资料情况做单炮、单道显示,确定坏炮坏道和丢尖炮、道，4.3.3面元均化处理
均化处理前检查定位数据测线号、炮弓、电缆号与地数据的对成性和·致性。4.3.4地震数据与定位数据合并
地数据\i定位数据合并后,成检查每条测线的输人道数,输出道数，[NLINE和（ROSS LINE范围
4.3.5剩余静校小
检查静校正量的合理性,检查 INLINE和 CR(SS LINE静校E前后的剖面4.3.6速度分析
SY/T10021-1998
4.3.6.1显示INLINE和CROSSLINE两方向层速度和选加速度剖面图，检查速度的合理性。4.3.6.2速度时间切片显示，检查并调整异常速度点。4.3.6.3速度点道集动校正检查。4.3.7DMO选加
按一定间隔显示INLINE和 CROSS LINE两方向剖面，检查处理效果。4.3.8插值
4.3.8.1按一定间隔显示CROSSLINE方向剖面，检查处理效果。4.3.8.2显示时间切片剖面，检查插值后数据的完整性。4.3.9迭后一步法时间偏移
按一定间隔显示INLINE和CROSSLINE两方向剖面及时间切片，检查偏移处理效果。5处理成果及资料存档
5.1成果剖面显示
5.1.1图头
内容应包括：
a）用户名称；
b）工区名、测线名、剖面类型：c）野外采集参数；
d）基本处理流程和主要处理参数e）显示方向、纵横比例、处理数据记录极性。5.1.2面
剖面顶上隔一定间隔标注INLINE号和CROSSLINE号。5.2提交成果
主要包括：
a）SEG-Y格式成果带：
成果剖面，包括INLINE剖面、CROSSLNE剖面和时间切片：装订成册的速度谱和ASCII码记录的速度场资料；包括，但不限于下述内容
资料处理报告，
内容售
原点坐标
NE和CROSSLINE方位、面元大小；INLI
地质任务和处理要求；
处理工作量和起止日期；
原始资料品质分析
处理流程设计和参数试验分析；处理流程和效果分析；
处理中遇到的问题及解决方法；存在问题及建议；
成果磁带列表。
5.3存档资料
主要包括：
a）送加、偏移SEG-Y格式数据带和相应列表清单；b）速度谱和ASCII码的速度资料；4
c）胶片显示的成果剖面；
d）处理报告。
SY/T10021-1998
