SY/T 5147-2000
基本信息
标准号： SY/T 5147-2000
中文名称：磁力打捞器
标准类别：石油天然气行业标准(SY)
英文名称： Magnetic Salvage Device
标准状态：现行
发布日期：2000-03-10
实施日期：2000-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：906212
标准分类号
标准ICS号：石油及相关技术>>石油和天然气工业设备>>75.180.10勘探和钻采设备
中标分类号：石油>>石油勘探、开发、集输设备>>E92石油钻采设备与仪器
关联标准
替代情况：SY 5147-1993
出版信息
页数：7页
标准价格：12.0 元
相关单位信息
标准简介
SY/T 5147-2000 磁力打捞器 SY/T5147-2000 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

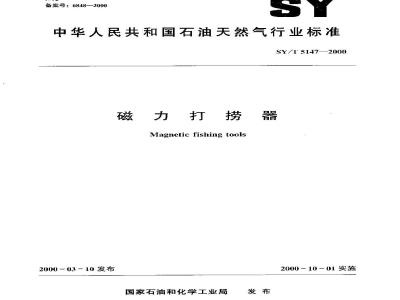

ICS 75.180.10
备案号：6848—2000
中华人民共和国石油天然气行业标准SY/T $147—2000
磁力打捞器
Magnetic fishing tools
2000-03-10发布
国家石油和化学工业局
2000-10-01实施
SY/T 5147-—200
本标准忌在SY5147—93“磁力打捞器》的基础上修订而成的：在本次修订中对以下内容作了修改、删除和补充。1.原标准第3章“型式、型号与基本参数”改为“分类与型号”：基本参数放到技术要求中去。2.基本参数的表中增加“适用并眼的直径”和“适用温度”。3.对简体和接头的材料力学性能进行修改。4.删去了对磁钢材料的物理性能要求，5.删去了对配件的要求
6.删去了技术要求中的·般要求。7.补充了出厂检验和型式检验的项目，本标推从生效之日起，同时代替SY5147—93.本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标起草单位：中国通化石汕工具股份有限公司。本标准主要起草人工丽梅张振平李东兴本标准1987年5月作为专业标准ZBE92002一87首次发布。1993年通过复审确认，由7BE92002—87转为SY5147—93，本次为第-次修订范围
中华人民共和国石油天然气行业标准磁力打捞器
Magnetic fishing tools
SY/T 5147—2000
代替SY5147—93
本标准规定了磁力打携器的分类与型号、技术要求、试验方法，检验规则、标志、包装、运输和贮存。
本标准适用于钻修并作业打捞井下小件磁性落物的磁力打捞器（以下简称打捞器）的设计、制造和验收。
2引用标准
下列标准所包含的条文，通过在本标准引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T228—1987金属拉仲试验法
GH/T4749—1993石油钻杆接头螺纹量规GB/T9253.[—1999石澈钻杆接头螺纹GB/T9253.2一1999石油天然气T业套管、油管和管线管螺纹的加工测量和检验3分类与型号
3.1分类
3.1.1打捞器根据磁钢的适用温度分为两类，见表1,表1打捞器分类（根据磁钢的适用温度）分
普通型
高温型
3.1.2根据打时钻井液在打捞器内的循环方向分为三种型式，见表2。表2打捞器分类（根据钻井液在打捞器内的循环方向）型
反循环式
正循环式
不循环式
国家石油和化学工业局 2000－ 03-10 批准代
适用温度
2000 - 10 -01 实施
3.2型号
SY/T5147-—2000
分类代号，用表1规定的字母表示型式代号，用表2规定的字母表示主参数，用公称直径的毫米数表示磁力打捞器名称代号“C”，“L\为“磁”“捞“的汉语拼音字头
型号示例：公称直径为100mm的普通型反循环打捞器，其型号表示为：CL100FP。公称直径为100mm的高温型正循环打捞器，其型号表示为CL100ZG。技术要求
打捞器的基本参数见表3的规定。4.1
表3打捞器的基本参数
公称直径
螺纹代号
NC26(2%IF)
NC38(3V%IF)
NC50（4%IF)
适用并眼直径
95-108
108~121bZxz.net
121~137
137149
149-184
184~216
203-229
216-241
241~279
279-311
311-375
筒体和接头的材料力学性能应符合表4的规定。4.2
表4筒体和接头的材料力学性能
抗拉强度b
≥600
属服强度60.2
4.3所有零件表面不得有裂纹、气眼、黑皮等缺陷。伸长率85
适用温度
≤120
布氏硬度
4.4钻杆接头螺纹应符合GB/T9253.1的有关规定。油管接头螺纹应符合GB/T9253.2的有关规定。
4.5接头螺纹表面应进行防锈处理。SY/T5147-2000
4.6磁钢及极芯应固定可靠，不得有松动和移位现象5试验方法
5.1接头和筒体的材料如需作力学性能试验时，应按GB/T228的有关规定进行。5.2钻杆接头螺纹用符合GB/T4749规定的螺纹量规检验。油管接头螺纹用符合GB/T9253.2规定的螺纹量规检验。
5.3常温吸力试验：
5.3.1用拉力试验设备进行试验，测试仪表的读数误差不得超过2%。每次吸力试验应保证打捞器与衔铁的吸附时间为4～5min。
5.3.2试验用衔铁的材料为45碳钢，形状为圆柱形。圆柱形的外径为打捞器的最大外径，厚度为50mm
5.3.3在衔铁试验面完全被打捞器吸附的情况下，将衔铁沿轴心线方向拉离打捞器，所测的拉力值为常温吸力值，
5.4高温吸力试验：
5.4.1普通型打捞器加温至120℃±5℃，高温型打捞器加温至250℃+5℃，保温2h。5.4.2再按5.3.1，5.3.2，5.3.3的方法进行试验。所测的拉力值应符合表3中规定的吸力值。6检验规则
6.1出厂检验
6.1.1产品出厂前须经质量检验部门检验合格并签发合格证方能出）6.1.2出厂检验项目：
a）接头螺纹；
b）常温吸力试验。
6.2型式检验
6.2.1产品有下列情况之一时须作型式检验：a）新设计的或转厂生产的产品：b）正式生产的产品在结构、材料和工艺方面有重大改变，可能影响产品性能时；c）产品因故停产两年以上，又重新恢复生产时；d）国家和部门的质量监督机构提出进行型式检验时。6.2.2型式检验项目：
型式检验的项目应为技术要求的全部内容。6.3判定规则
6.3.1出厂检验，接头螺纹逐件检验。常温吸力试验每10套抽1套检验，如有1项不合格，则判定该产品不合格。如抽检项不合格应加倍抽检，仍有不合格，需逐套检验。6.3.2型式检验抽2套进行检验，每套如有1项不合格，则判定型式检验不可通过。7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
产品应在标志槽内打印如下标志：a）产品型号及接头螺纹代号；
b）制造厂代号或注册商标；
）产品编号或山厂日期。
7.1,2包装标志
SY/T 5147—2000
产品包装后，在包装箱上作如下标志：a）收货单位名称及地址；
b）制造厂名称及地址：
c）产品型号、名称及数量：
l）包装箱尺小（长×宽×高），cm×cm×cm；e）毛质量或净质量，kg；
f）出H期：年、月
7.2包装
7.2.1产品包装前接头螺纹涂防锈油脂。7.2.2：打捞器用木箱包装，磁头端加累隔离板。7.2.3随机文件应装人塑料袋放人包装箱中，其内容如下：a）产品检验合格证；
b）产品使用说明书；
c）装箱单。
7.3运输与贮存
产品应放在清洁、F燥、通风的库房中保管，选离铁磁性物质，在运输和贮存时磁头端朝上立放，严禁摔、碰、挤、压，以防削弱磁性
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
