ICS 75.180.01
备案号：8138—2001
中华人民共和国石油天然气行业标准SY/T 5150-2000
分级注水泥器
Multiple stage cementer
2000-12-12发布
国家石油和化学工业局
2001—06-01实施
SY/T5150—2000

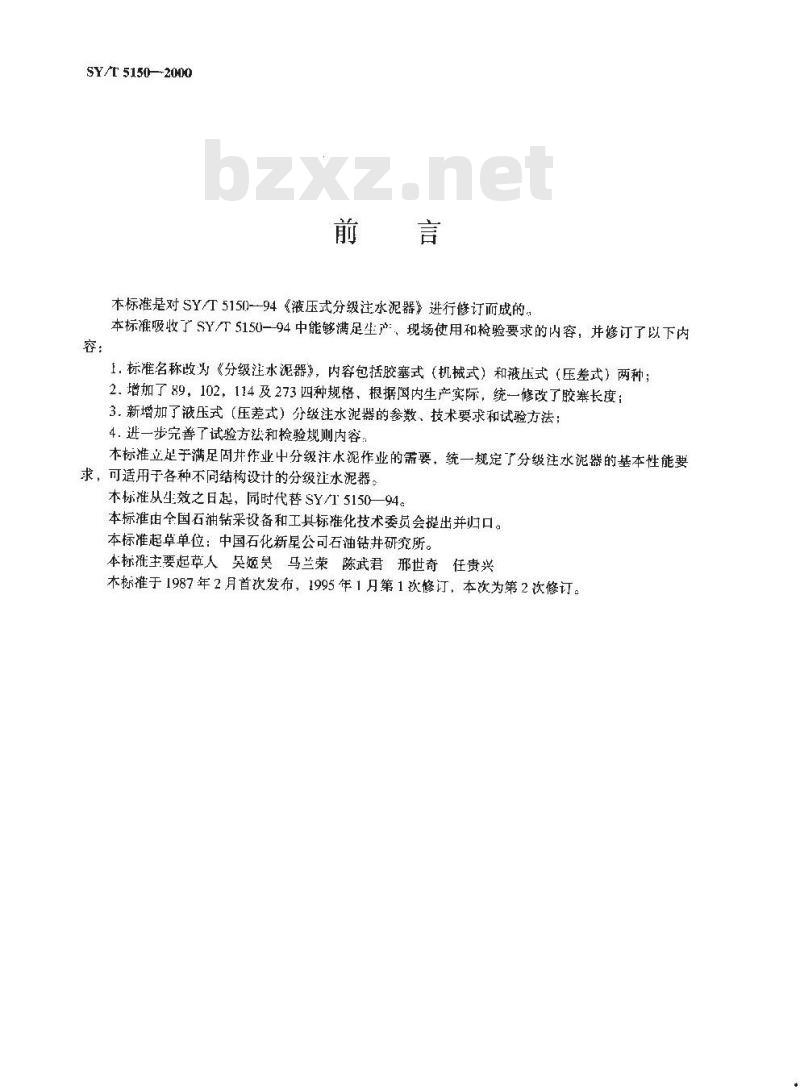

本标准是对SY/T5150--94《液压式分级注水泥器》进行修订而成的。本标准吸收了SY/T5150--94中能够满足生产：，现场使用和检验要求的内容，并修订了以下内容
1.标准名改为《分级注水泥器》，内容包括胶塞式（机械式）和被压式（压差式）两种；2.增加了89，102，114及273四种规格，根据国内生产实际，统一修改了胶塞长度；3.新增加了液压式（压差式）分级注水泥器的参数、技术要求和试验方法：4.进一步完善了试验方法和检验规则内容：本标准立足于满足固井作业中分级注水泥作业的需要，统一规定了分级注水泥器的基本性能要求，可适用于各种不同结构设计的分级注水泥器。本标准从生效之日起，同时代替SY/T5150—94。本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准起草单位：中国石化新星公司石油钻井研究所。本标准主要起草人吴姬昊马兰荣陈武君邢世奇任贵兴木标推于1987年2月首次发布，1995年1月第1次修订，本次为第2次修订。1范围

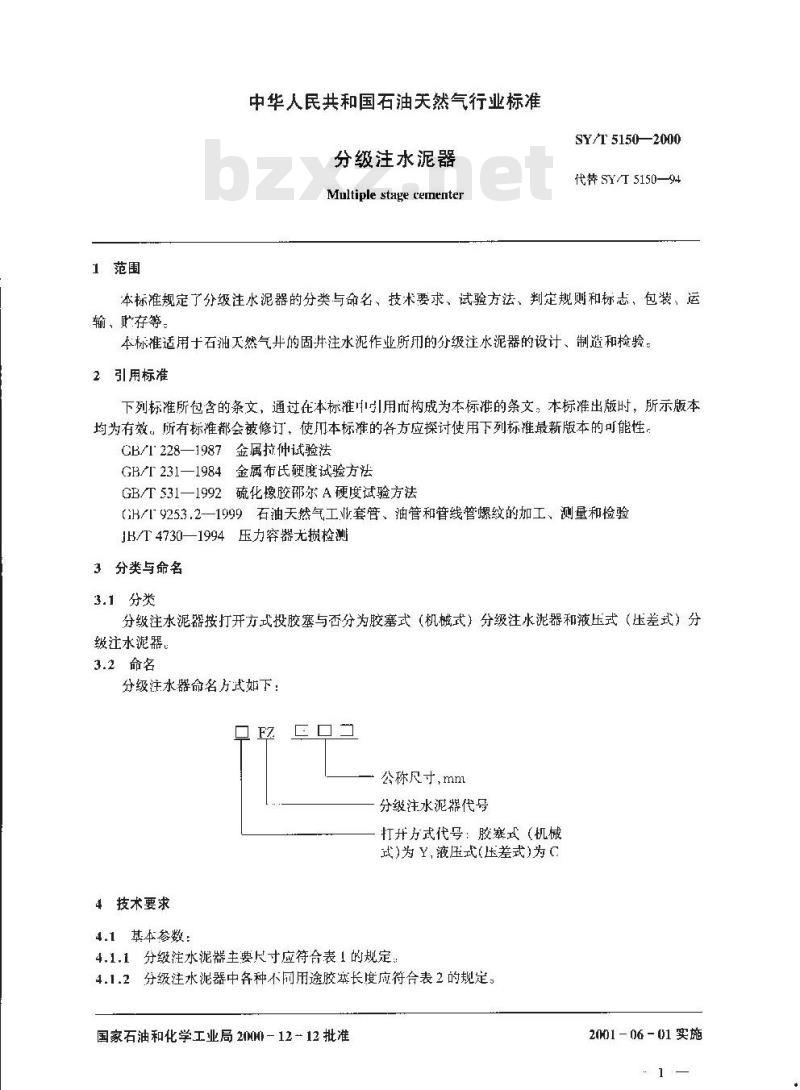

中华人民共和国石油关然气行业标准分级注水泥器
Multiple stage cementer
SY/T 5150—2000
代替SY/T5150-94
本标准规定了分级注水泥器的分类与命名、技术要求、试验方法、判定规则和标志，包装、运输，贮存等，
本标准适用十石油天然气并的固井注水泥作业所用的分级注水泥器的设计、制造和检验。2引用标准
下列标准所包含的条文，通过在本标准中用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，CB/I228—1987金属拉仲试验法
GB/T231—1984金属布氏硬度试验方法GB/T531—1992硫化像胶邵尔A硬度试验方法GB/T9253.2—1999石油天然气工业套管、油管和管线管螺纹的加工、测量和检验JB/T4730—1994压力容器无损检测3分类与命名
3.1分类
分级注水泥器按打开方式投胶塞与否分为胶塞式（机械式）分级注水泥器和液压式（压差式）分级注水泥器。
3.2命名
分级注水器命名方式如下：
4技术要求
4.1基本参数：
日口一
公称尺寸,mm
分级注水泥器代号
打开方式代号：胶寒式（机械
式)为Y,液压式(压差式)为C

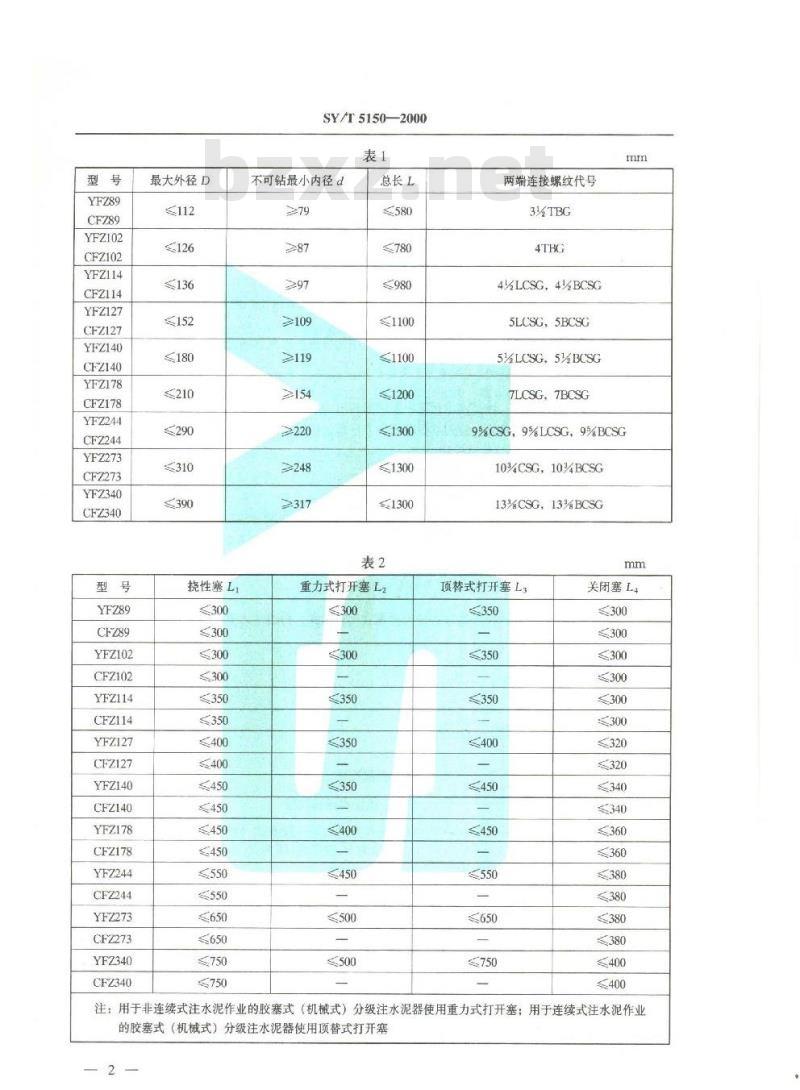

4.1.1分级注水泥器主要尺寸应符合表！的规定4.1.2分级注水泥器中各种不同用途胶塞长度应符合表2的规定。国家石油和化学工业局20H-12-12批准2001-06-01实施
YFZ102
CFZ102
YFZ114
CFZ114
YFZ127
CFZ127
YFZ140
CFZ140
YFZ178
CFZ178
YFZ244
CFZ244
YFZ273
CFZ273
YFZ340
CFZ340
YFZ102
CFZ102
YFZ114
CFZ114
YFZ127
CFZ127
YFZ140
CFZ140
YFZ178
CFZ178
YF7244
YFZ273
CFZ273
YFZ340
CFZ340
最大外径D
≤180
≤210
≤390
性塞L
≤300
≤400
≤400
≤450
≤450
≤550
≤650
≤650
SY/T5150—2000
不可钻最小内径d
≥109
≥154
≥248
总长L
≤580
≤1300
重力式打开塞L2
≤500
两端连接螺纹代号
4%LCSG，4%BCSG
5LCSG，5BCSG
5%LCSG,5BCSG
7LCSG，7BCSG
9%CSG,9%LCSG，9%BCSG
10CSG，10%BCSG
13%CSG，13%BCSG
项替式打开塞L3
≤350
≤650
关闭塞L4
≤300
≤320
≤320
≤340
≤360
≤380www.bzxz.net
≤380
≤400
≤400
注：用于非连续式注水泥作业的胶塞式（机械式）分级注水泥器使用重力式打开塞；用于连续式注水泥作业的胶塞式（机械式）分级注水泥器使用顶替式打开塞2
SY/T5150—2000

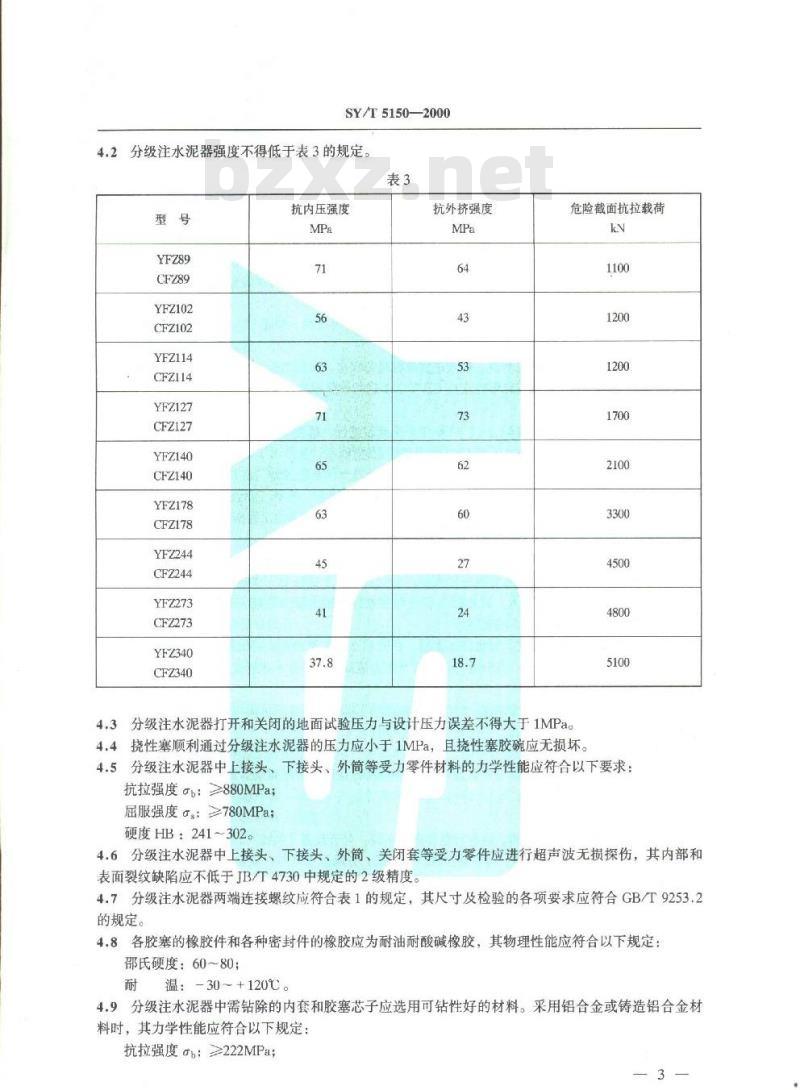

4.2分级注水泥器强度不得低于表3的规定，表3
YFZ102
CFZ102
YFZ114
CFZI14
YFZ127
CFZ127
YFZ140
CFZ140
YFZ178
CFZ178
YFZ244
CFZ244
YFZ273
CFZ273
YFZ340
CFZ340
抗内压强度
抗外挤强度
危险截面抗拉载荷
4.3分级注水泥器打开和关闭的地面试验压力与设计压力误差不得大于1MPa。4.4挠性塞顺利通过分级注水泥器的压力应小于1MPa，且挠性塞胶碗应无损坏。4.5分级注水泥器中上接头、下接头、外筒等受力零件材料的力学性能应符合以下要求：抗拉强度b：≥880MPa;
屈服强度as：≥780MPa;
硬度HB：241~302
4.6分级注水泥器中上接头、下接头、外筒、关闭套等受力零件应进行超声波无损探伤，其内部和表面裂纹缺陷应不低于JB/T4730中规定的2级精度。4.7分级注水泥器两端连接螺纹应符合表1的规定，其尺寸及检验的各项要求应符合GB/T9253.2的规定。
4.8各胶塞的橡胶件和各种密封件的橡胶应为耐油耐酸碱像胶，其物理性能应符合以下规定：邵氏硬度：6080；
耐温：-30~+120℃。
4.9分级注水泥器中需钻除的内套和胶塞芯子应选用可钻性好的材料。采用铝合金或铸造铝合金材料时，其力学性能应符合以下规定：抗拉强度b：≥222MPa；
延伸率8：21.5%：
硬度 HB ：70～140
SY/T 5150—2000
4.10用于连续式注水泥作业的胶塞式（机械式）分级注水泥器中的挠性塞和碰压座，其结构应保证碰压后液体能够旁通。
4.11分级注水泥器打开循环孔前和关闭循环孔后，整体密封/压力应大于25MPH.5试验方法
5.1零件及材料性能检验
5.1.1分级注水泥器上要受力零件材料，应按进货原材料每批次，根据GB/T228进行力学性能试验：
5.1.2分级注水泥器剪断销钉材料，应按进货原材料每根次，根据GB/T228进行剪切性能试验。5.1.3调质处理零件、可钻材料零件应按GB/T231进行硬度检验，橡胶件硬度检验应按GB/T531中有关规定进行。
5.1.4超市波无损探伤检查应按JB/『4730中有关规定进行，精度等级应符合4.6的规定。5.1.5连接螺纹的检验应按GB/T9253.2中有关规定进行。5.2产品性能试验
5.2.1挠性塞通过试验
将桡性塞从分级注水泥器的上端放人，试压接头与分级注水泥器的上接头连接，泵人试压液，推动挠性塞通过分级注水泥器，通过压力应符合4.4的规定：5.2.2打开循环孔试验
5.2.2.1对于胶塞式（机械式）分级注水泥器，在完成5.2.1试验后，将重力式打开塞或顶替式打开塞从分级注水泥器的上端放人，试压接头与分级注水泥器的上接头连接，泵人试压液，打开循环孔，打开压力值误差应箱合4.3的规定。5.2.2.2对于液原式（陈差式）分级注水泥器，在完成5.2.1试验后，将分缴注水泥器的L、下接头连接试压接头，象人试压液，打开循环孔，打开压力值误差应符合4.3的规定。5.2.3关闭循环孔试验
在完成5.2,2试验后，将关闭塞从分级注水泥器的上端放入，试压接头与分级注水泥器的上接头连接，泵人试斥液，关闭循环孔，关闭压力值误差应符合4.3的规定。5.2.4关闭循环孔后密封试验
在完成5.2.3试验后，继续泵入试压液进行关闭循环孔后的密封试验，试验力为25MPa，保持5mim应不渗漏：
5.2.5整体密封试验
分级注水泥器打开循环孔前，应逃行整体密封试验。对于胶塞（机械式）分级注水泥器试验压力为25MPa，保持5min应不渗漏；对于液压式（压差式）分级注水泥器，试验压力为设计打开压力值的三分之一，保持5min应不渗漏：6检验规则
6,1出）检验
产品应经制造厂质量检验部门检验合格，并附有产品合格证明文件才能出厂。出厂检验项目：
a）连接螺纹：
h）整体密封性能试验；
c）受力零件无损操伤；
d）硬度检验。
6.2型式检验
看.2.1有下列情况之一施进行型式检验：a）样机试制：
SY/T 5150-2000
b）正式生产后，在结构、材料及工艺方面有重大改变；c）产品因故停产两年以上，又重新恢复生产时；d）国家或行业质量监督机构提出进行型式检验的要求时。6.2.2型式检验项日：
a）连接螺纹：
b）受力零件力学性能；
t:）受力零件无损探伤；
d）硬度检验；
e）产品性能试验：
6.3判定规则
6.3.1出厂检验时，按6.1各项进行逐件检验。如有一项不合格，则判定该件产品不合格。6.3.2型式检验时，从出厂检验合格的产品中每10件随机抽取-件样品，不足10件按10件计，按6.2.2规定的项目进行检验，如有一项不合格，则判型式检验不通过。应查明原因，进行整改，再次组织型式检验。
7标志、包装、贮存、运输
7.1标志
在分级注水泥器的明显位置打印如下标志：a）产品型号及连接螺纹代号；
1）制造厂代号或注册商标；
c）产品编号或出厂日期。
7.2包装
7.2.1产品装配后，连接螺纹应涂防锈油脂并戴护帽。分级注水泥器循环孔内填满防锈油脂后应缠上不干胶带。
7.2.2分级注水泥器外表面应涂防护油漆，易损部位印上“禁止打钳”的字样或图样。7.2.3各种胶塞在包装箱中应予以固定，其胶碗应不受挤压。7.2.4包装箱应标注制造厂名、地址、产品名称及规格、型号、出厂日期。7.2.5随机文件装入塑料袋中，包括：a）产品检验合格证；
b）产品使用说明书：
c）装箱单。
7.3贮存、运输
产品应放在清洁、干燥、通风的库房中保管，严禁接触油、酸碱等腐蚀性物质。运输过程中应防止摔、碰、挤、乐等机械性损伤。5
