SY/T 5092-2002 钻井液用磺化褐煤(SMC) SY/T5092-2002 标准下载解压密码：www.bzxz.net

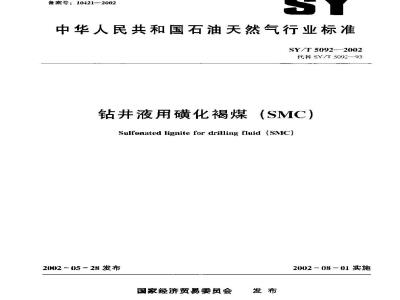

1CS 75.020
备案号：10421—2002
中华人民共和国石油天然气行业标准SY/T 5092-—2002
代替 SY/T 5092—93
钻井液用磺化褐煤（SMC）
Sulfonated lignite for drilling fluid (SMC)2002 - 05 — 28 发布
国家经济贸易委员会
2002－08 －01实施
1范围
2规范性引用文件
3要求
4试验方法
5检验规则
6标志、包装、贮存、运输
7产品质量检验单
附录A（规范性附录）钻井液用磺化褐煤SMC试验报告单）钻井液用磺化褐煤SMC产品质景检验单附录B（规范性附录)
SY/T 5092--2002
SY/T 5092—2002
本标准是对SY/T5092—93《钻并液用磺化褐煤》进行修订。修订后的标准与SY/T5092—93的主要技术差异是改变了干基腐模酸含量测定方法（由分光光度法改为重量分析法），提高了测定的谁确度。此外，修改后的标准对技术要求作丁调整，将钻并液性能要求由5项减至4项，理化性能则对铬离子含量规定了「限，
本标准从实施之日起，同时代替SY/T5092—93.本标准的附录A、附录是规范性附录。本标准由石油钻井工程专业准化委员会提出并归。本标准负责起草单位：四川石油管理局钻采工艺技术研究院。本标准参加起草单位：成都川峰化学工程有限公司。本标难卡要起草人：施恩刚、兰霞、土振权、周先成、黄莉、刘登碧、黄凌。本标准所代替标谁的历次版本发布情况为：-SY 5092-87, SY/T 5092-93.
1范围
钻井液用磺化褐煤（SMC)
SY/I 5092—2002
本标准规定「钻井液用磺化褐煤的技术要求、试验方法、验收规则及标志、包装、贮存利运输。本标准适用于水基钻井液用磺化煤，代号SMC2规范性引用文件
下列文件中的条款通过本杯准的引用而成为本标推的条款，凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本。凡足不注H期的引用文件、其最新版本适用于本标准。GB/I6682--1992分析实验室用水规格和试验方法GB/I16783—1997水基钻川液现场测试程序SY5490—93钻升液试验用钠膨润.E3要求
SMC产品应符合表1和表2规定的技术要求，表1理化性能
水溶性十基腐植酸，%
干基全铬，%
分，%
表观粘度，mPa*
中压滤尖量，mL
降粘率，%
Imin静切力，Pa
4试验方法
4.1 试剂与材料
表2钻井液性能
常温性能
检验时限用分析纯试剂，除非另有说明，a）蒸水：三级，符舍G13/6682---1992第5章的耍求；要
黑糊色粉末
高温后性能
SY/1 SU92—2IMI2
b）钠膨润土：符含SY5490—93的要求；c）滤纸：定量中速和whatman.50号或同类产品；d）硫酸：（H)）=2mol/L溶液；e）过硫酸铵：200g/.的溶液：
f）二苯胺磺酸钠指示剂：称取0.5g苯胺磺酸钠溶于蒸馏水中，加蒸馏水稀释至100mlg）硫酸亚铁铵标准溶液「c（NH4)S)·FeS6HO-0.03mol/.]：称取硫酸亚铁铵12g溶于蒸馏水中，加15mL浓硫酸，用蒸馏水稀释至1000mL，临用前用0.01mol/l.重铬酸钾标准溶液标定：
h）磷酸；
1）硝酸银：25g/L的溶液；
J）盐酸：5%（体积分数）溶液。4.2仪器与设备
a）离心机：最低转速2000r/min，离心试管容积100mL；b）恒温干燥箱：室温-250t，控温灵敏度！2℃；）马福力：高温限1000℃=10℃；d）分析天平；分度值为0.0001g；c）天平：分度值为0.1g；
f）滤失仪：容积为300mL～400ml、过滤面积为4560mm2+6lum：g）点读式粘度计：Fant:一35A型或间类产品；h）滚子炉及养扩罐：
1）高速搅拌器：负载转速为11000r/mm-3(h)r/mm，搅拌器轴装有直径为25mm的单个波形叶片，叶片质量55g；带有样品杯，杯高180nrl，杯当直径97um，杯底卢格70rrm，用不锈钢或耐腐材料制成。
4.3钻并液性能试验方法
4.3.1基浆配制
在高速搅托杯中加人400mL蒸馏水，边搅拌边缓缓加人24.0g钠膨润工，高速搅拌20min，其问至少暂停2次，以把杯壁和叶片上的粘1加人基浆中，其配制四杯基浆，在24·31：下密闭养护24h.
4.3.2常温性能测定
取其中两份基浆高速搅拌5mm，在24：±3下按GB/116783的规定测定600和小00值，两个平行样的000和100值应分别为25--35利113.~18将另两份基浆，边搅拌边缓缓加人磺化祸煤12g（以干基计），高速搅抖20mm，其间至少中断2次，以刮下粘附在杯壁上的试验浆，在24r：土3C条件下，按GB/116783的规定测定试验浆4x00中100值、1min静切力值利中斥滤失量：4.3.3高温后性能测定
把经过常温试捡后的基装和加样的试验浆转人老化罐中，通人氮气至1MIa，置」滚子炉中在180℃下滚动16h取出，冷却后高速搅拌5mm，在24℃：-3%下，按（证3/116783的现定测定0600，Φ100值，1m静切力值和中滤失量。基浆的两个平行样的Φ60）和Φ100值成分别为40～52和22-- 32.
4.3.4 计算
按式（1）、式（2）和式（3）计算表观粘度、1nn静切力和降枯牵牟A
1×x00
式中：
nn×100%
表观粘度，单位为毫帕·秒（mla·s）：600r/min的读值：
3r/min的读值；
[min挣划力，单位为帖（Pa)；
降粘率；
基浆100t/min的读值；
i试验浆100r/min的读值。
4.4理化性能的测定
4.4.1外观
在自然光下用肉眼观察，
4.4.2水分的测定
SY/1 5192-2002
4.4.2.1称取试样3g=0.1g做人已知质量的称量瓶4（称准至0.0001g），于105℃=3的烘箱内烘恒重：
4.4.2.2用质量分数表示的水分含量X按下式算：X-
式中：
水分，用百分数表示；
烘前试样质量，单位为克（g）：2n2×100%
烘前试样质量加称量瓶质量，单位为克（g)：烘后试样质量加称量瓶质量：单位为克（g)：4.4.3干基腐植酸含量的测定
4.4.3.1溶解：称录1.0gF样（推确到0.0002g）：放人25mL锥形瓶A中，加人100ml.水，在沸水浴中加热30min，冷却至案温，然后将试液转入离心试管中，并以2000r/min转速离心30min，将溶液倾析到另个500mL的锥形瓶B中，川200ml.水分两次洗涤不溶物。每次洗涤之后离心。将洗涤液全部收集到锥形瓶R中。
4.4.3.2洗淀：将锥形瓶B溶液转入500mL容量瓶中，加水允刻度，摇均、取200mL溶液到烧杯中，加20mL5%）盐酸，使腐植酸沉淀，离心悬浮液，顽析上部清液4.4.3.3称量：预先将中速定早滤纸和称量瓶在105℃~110：1燥箱中干燥2、在于燥器冷却届称量。用滤纸过滤得到的沉淀物，把带沉淀物的滤纸移至称量瓶中，于105～110℃下燥箱十燥2h，取出，在干燥器中冷却至室溢（约20min），称量，重复十燥，冷却和称量，计算腐植酸的质鼠(m)
4.4.3.4灼烧：将沉淀物连同滤纸移人已知质量的瓷璃中，先在低温（200℃~25(0左右）下灰化，然后在600℃=10℃的马福灿中灼烧1.5h，取出钳，在空气冷却5mim，再放人干燥器中冷却至室温，称量。反复灼烧、冷却和称尿，计算腐植酸灼烧残渣的质量（州）4.4.3.5用质量分数表示的干基腐植酸含量Y按下式计算：V(mi-m2)
SY/F S092—2002
式中：
Y一下基腐植酸含量，用百分数表示；ml—腐植酸的质量，单位为克（g)；m2——腐植酸灼烧残渣的质，单位为克（g)；V一一试样溶液的总体积，单位为毫升（mlL)；V-一测定时所取部分试样溶液的休积，单位为毫升（mL)：m——试样的质量，单位为克（g）。4,4.4干基全铬的测定
4.4.4.1称取0.50g0.02g（称准至0.0001g）试样于瓷中。轻轻振动培蜗使试样摊平，将盛样的埚放入马描炉内，升温至800℃，恒温30mn，冷却牟300t取出：将均埚夹入250mL烧杯，加人25mL硫酸溶液（2mol/L）于璃巾，用玻棒将柑埚挑起洗净取山，册人251ml.过硫酸铵液（200g/L）和10mL硝酸银溶液（25g/L），加落馏水稀释至150)ml在凸炉上加热至沸1(mml，取下冷却至室温，加人10mL磷酸混匀。而硫酸亚铁铵标准溶液（0.103tmol/1）滴定至淡黄色时，加人4滴二苯胺磺酸钠指示剂继续滴至紫红色变绿色为终点，4.4.4.2用质量分数表示的下基全铬含量Z按下式计算：z- 51996 × cy×100%
式中：
一干基全铬含量，用百分数表示；c一-硫酸亚铁标准溶液浓度，单位为摩尔每升（mol/l.)；V.一消耗硫酸亚铁铵标推游液体积，单位为毫升（mL)：m-—于基试样质量，单位为克（g)：51.996-—1mcl铬离子质量，单位为克每摩尔（g/ml）4.5精度
各项平行测定值的绝对误差在下列规定的允差范围内时取其算术平均值。4.5.1理化性能平行测定允差值
a）水分：1.0%；
b）于基全铬：0.2%；
c）干基腐植酸：3.0%。
4.5,2试验浆性能平行测定允差值高温养护前/高温养护后】a）100t/mn读值：1.0/1.0；
b）表观粘度：05mPas/1mPa*s
4.6试验报告单
该产品的试验报告单格式见附录A。5检验规则
5.1生产厂应按本标准对产品进行检验，合格后应附有产品质量检验单力能出。G】
5.2每批（以40t为上限）袋装磺化褐煤应根据堆码高度、形状和数量，在其每一面1按“米”字形确定抽样点，每批不得少于15个点，用抽样器插入不同深度拥样，每袋捆样约80g：5.3将采集的试样充分混合，用四分法缩分为两份每份重约40g，分别装人清净下燥的密封容器中，贴上标签，注明产品名称、生产厂家、批号、抽样口期、油样人，，份送交检验，一份保留二个以备仲裁：
5.4抽样和检验工作应在供需双方签订个同规定期限内完成：当产晶有复项指标不符合木标准规道4
SY/T 50922002
的技术要求时，成加倍抽样；复捡若仍不合格，需方应在规定期限内向供方提出报告。5.5供需双方发生质量异议需要仆裁应按网家标准局标发【1985.035号《全国产品质量仲裁检验暂行办法》的规定仲裁，仲裁时应按照本标准规定的检验方法进行仲裁。6标志、包装、贮存、运输
6,1标志
包装外层成印有产品标准编号、产品名称、净含量、生产厂名称、生产厂址、商标和防潮标志每批出厂的产品应附有质量合格证，内容包括：产品名称、批号，生产班组、生产口期和检验员号 (姓名)。
6.2包装
包装袋内层用塑料薄膜袋封，外层用含塑料纺织袋的牛皮纸复合袋封装。每袋净含量为25kg，允许差值为0.5kg，随机抽检50袋，其平均值应不少于25kg。6.3购存和运输
在贮存和运输过程中，应防潮、防晒、防破裂产品有效期为两年（以出广口期为准)：7产品质量检验单
每批产品应附产品质量检验单，其格式见附录B.5
SY/T 5092-2002
委托单位：
试样编号：
生产厂名：
抽（送）样口期：
表观粘度、mPa\s
中床滤失量，mL
降枯率,%
水分，%
水性干基腐抗酸，%
干基全铬，%
批耀：
附录A
(规范性附录）
钻井液用磺化褥煤SMC试验报告单报告编号：
收样日期：
试验日期：
市核；
抽（送）样人：
钻并液性能
测宠倩
理化性能
1 7-2 1
黑褐色粉禾Www.bzxZ.net
年月日
年月日
主轮：
测定值
发往单位：
出厂批号：
产品标准：
水分，%
于基全铬，%
水溶性于基腐植酸，%
降粘率，%
表观粘度，irPa*s
中压滤失量，mL
结论：
批准：
附录B
【规范性附录】
钻井液用磺化褐煤SMC产品质量检验单合厨号：
运输方式：
生产厂名：
黑褐色粉末
中核：
主检：
SY/T 5092—2002
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
