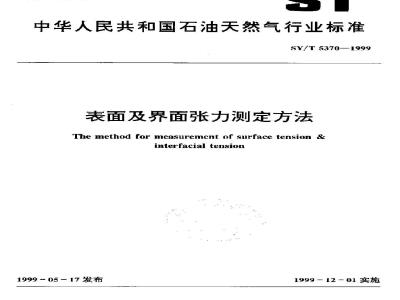

标准图片预览






标准内容

ICS 75.180.99
备号:3088—1999
中华人民共和国石油天然气行业标准SY/T 5370—1999
表面及界面张力测定方法
The nethod for measuremcnt of surface tension &interfacial tension
1999 05-17发布
国家石油和化学工业局
1999 12 01实施
SY/T $370—1999
2仪器和器显
3测定步骤
4测定结果及报告
附录A(标准的附录)
附录B(标准的附录)
附录C(标准的附录)
附录D(标的附录)
附录E(标准的附录)
附录F(标准的附录)
附录G(标准的附录)
密度修正系数和两相流体密度差补止系数S,—1/H 数值表
界面张力校正因子表
表(界)面张力测定原始记录(挂片法)表(界)面张小定原始记录(悬滴法)表(界)面张力测定原始记录(旋转滴法)表(界)面张力测定结果报告
SY/T 5370—1999
本标准对SY/T537091《表面及界面张力测定挂片法)、SY/T554592《界面张力测定方法旋转滴法》、SY/T5617—93《表(界)面张力测定方法悬滴法)三个标准进行了合并和修订。本次修订的内容包括:①仪器的具体操作部分:②计算公式部分;③质量要求的误差表述部分;①对以上三个标准进行了合并。修订后的标准涵盖了三种表面及界面张力测定方法。本标准从生效之日起,同时代替SY/T5370—91、SY/T5545—92和SY/T5617—93。本标准的附录A、附录、附录C、附录D)、附录E、附录F、附录G都是标难的附录n本标推由中国石油天然气集团公司提出。本标由油气田开发专业标化委员会归口。本标雄起草单位:新疆石油管理局勘探并发研究院。本标准主要起草人聂小斌李新功邬巧悔蒋秀麟1范围
中华人民共和国石油关然气行业标准表面及界面张力测定方法
SY/T5370—1999
代替 SY/T 5370—91
SY/T 554592
The method for measurement of surface tension & intcrfacial tension SY/T 5617-93本标准规定了挂片法、悬滴法和旋转滴法测定表面及界面张力的方法。挂片法适用于般液体的表面张力或两相流体密度差不人于0.4g/cm3的液一液间界面张力测定,其有效测量范围为5~100mN/m。悬滴法适用于不互溶的液一液或液一气两相间界面张力测定,其有效测量范围为10-1·102mN/m
旋转滴法适用于高密度相为透明的两相液体之间的低界面张力测定,其有效测量范围为1~10-5mN/ms
2仪器和器血
挂片法仪器及器血
a)表面张力仪:CBVP一A3型或同类型仪器:b)恒温循环水浴:控温精度为=1.0;c)密度计:精度为±0.001g/cn;d)表面血、50mL小烧杯;
e)干燥器。
2.2悬滴法仪器及器血
a)悬滴表面及界面张力仪;
b)石英槽;
c)接样器:
d)密度计:精度为±0.001g/cm;e)绘图仪;
)测微尺。
2.3旋转滴法仪器及器Ⅲ
a)界面张力仪(Texas-500、北京xzD-Ⅲ型、Site04型或同类产品):b)密度计:精度为±0.001g/crm3:c)折光仪:精度为±0.0001;
d)微量注射器:0.01,1ml-
3测定步骤
3.1挂片法测定表面及界面张力
3.1.1表面张力测定
3.1.1.1用铬酸洗液浸池测试挂片12h以上,用蒸馏水冲洗十净后十燥。3.1.1.2把玻璃挂片轻在小钩上,接通表面张力仪,预热15min。国家石油和化学工业局1999-05-17批准1999-12-01实施
SY/T5370—1999
3.1.1.3分别用粗、细调零旋钮调零,至仪器交替显示+0.0或-0.0。3.1.1.4再将400n1g础码找在小钩上,调节仪器校正电位器,使仪器的读数显示为82.5,3.1.1.5重复3.1.1.3和3.1.1.4的操作,至仪器稳定(即小钩单挂玻璃挂片时,仪器显示+0.0或-0.0.小钩上挂400mg祛码和玻璃挂片时:仪器显示82.5),该挂片的初值为零。3.1.1.6将待测样品倒人表面血中,使表面血中液面的高度不低于5mm,然后将盛有样品的表面血放入仪器测试托台,根据测定要求选择是否怕温,如需恒温,则在测定温度下恒温20rin:在小钩上挂好已调好零的挂片,启动仪器自动挡进行测试,当挂片与液体表面接触后电机会自行停止,读取显示窗上的表面张打测试值(不易挥发的样品待仪器稳定届读数,易控发的样品及时读数),然后做平行测试,同时用密度计测取液体密度数据,并记录测试液体温度。3.1.2界面张力测定
3.1,2.1挂片的清洗和零初值调节同3.1.1.1~3.1.1.5。3.1.2.2将高密度相液体倒入小烧杯中,液体高度约10mm。然后将低密度相液体沿烧杯壁轻轻倒人,后倒人烧杯的液体高度约为30mme3.1.2.3将装有测试样品的烧杯放人仪器托台上的保温玻璃缸中恒漩20min,挂上按3.1.2.1调好零的挂片,启动仪器于动挡升仪器托台,当挂片全部浸入低密度相液体以后,停机,调节仪器显示为零,注意此时的挂片不可触及烧杯中的高密度相滚体。3.1.2.4取出柱片清洗并干燥。
3.1.2.5取另一小烧杯倒人相尚的高密度相液体,湿润按3.1.2.4清洗过的挂片下端5mm左右,用滤纸吸净挂片下端表面的残余液体,然后把挂片挂回仪器上,开启仪器手动挡,使挂片重新沉人低密度相腋体中,不再调零。
3.1.2.6启动仪器自动挡,开始测试。当在低密度相液体中的挂片与高密度相接触后,仪器电机会白行停止,待仪器读数显示稳定,读取界面张力测试值。然后做行测试,同时测取低密度相液体和高密度相液体的密度数据,并记录测试液体的温度。3.1.3表面、界面张力值的修正计算表面张力的修正计算:
a,= a,'ph
界面张力的修正计箕:
ag = a'g.Apg
式:α——表面张力,mN/ms
界面张力,mN/m;
。表面张力测试值,mN/m;
c—界面张力测试值,mN/m:
Pb——密度倦止系数「见附录^(标准的附录)表Al];Ak——两相流体密度差的补正系数【现附录A(标雄的附录)表A2]。3.1.4质墅要求
两次测试结果的相对偏差的绝对值满足表1的要求。表1界面张力测试质量要求(挂片法)G
25相对網差的绝对值
3.2悬滴法测定表面及界面张力
3.2.1表面张力测定
3.2.1.1将接样器置于空气恒温浴内:SY/T 53701999
3.2.1.2接通电源,调节控温骼上的指针设定试验温度3.2.1.3调节光源位置、亮度及摄影记录仪的焦距,使液滴图像边缘清晰。3.2.1.4将装好试样的石英槽和注射器(吸入测试液体量1~5mL,粘稠体或固体样品置丁烧杯中加温降粘或熔融后吸人)置于空气恒温浴中,针头必须保持垂直。--般液休恒温时间为30min,粘稠体及熔融体恒温时间为30~60minu3.2.1.5启动微型电动机,使注射器中的试样在注射器针端形成液滴。3.2.1.6当液滴接近最大自径时,按动快门,记录被滴图像,将摄影咬片印制成图像。3.2.2界面张力测定
3.2.2.1将待测试样分别装入注射器和石英槽内,石英槽中的待测试样必须透明,若石英槽中的试样密度大于注射器中的试样,应使用“U”型针头。3.2.2.2将装好试样的石英槽和注射器分别置于空气恒温浴内。3.2.2.3测定方法同3.2.1.2~3.2.1.6。3.2.3图像处理
3.2.3.1用绘图仪和测微尺测量图像上液滴的最大水直径,和针头外径d(若用毛细管,测其内径),精度0.01cm,见图1。
3.2.3.2从液滴底部沿纵轴向上以d/10为步长,画出液滴等距离水平直径ds(n=1,2,12),测量dsg,dsz的任一长度,精度0.01cmu3.2.3.3测量针头的实际外径d,(若为毛细管,则测其内径),精度0.01cmoda
(10/10)dg
(11/10)d
(9/10)g
图1悬滴示意图
3.2.4表(界)面张力的公式
a- g-Ap-d2.(1/H)
Ag = o
式中:α—表(界)面张力,mN/m:一重力加速度,980cm/s2:
SY/T 5370—1999
Ap——两相待测试样的密度差,g/cm;P1,P2—两相待测试样的密度,g/cm3;1/H--—液滴形态的修正值;
d——实际液滴的最大水平直径,cms3.2.4.1 d。的算:
d,- d'.-(d,Id2)
式中:di——注射器针头的实际外径,cm;dz——图像上注射器计头的外径,cm;d-图像上液滴的最大水直径,cm。3,2.4.21/H的计算:
a)1/II是S,函数,Sn是与液滴形象有关的系数,计算公式为:(n = 8,9,10,11,12)
S = dsr/d
h)由S.值查表[附附录13(标准的附录)],可求得对应的1/H值。有关ds,的说明见3.2.3.2。将d、1/H代人式(3),经过计算可得到表()面张力值。3.2.5质量要求
两次测试结果的相对偏差的绝对值满足表2的要求,表2界面张力测试质量要求(悬滴法)a
3.3旋转滴法测定界面张力
3.3.1界面张力测定
3.3,1.1启劲恒温系统,设定试验温度,控温精度达到土0.2相对偏差的绝对值
3.3.1.2测定内、外相密度,测定外相折光率(Site04仪器不需测定外相折光率】。3.3.1.3将商密度相样品充满测量管。注:本节仪器的操作方法依据了Texs一500的操作编写,其他各型仪器的操作与此稍有差别,具体仪操作可按各型仪器说明进行。
3.3.1.4用微量注射器吸取低密度相液体注人测量管形成合适的液滴,此时测量管中不应有气泡。启动界面张力仪,调节转速,使测量管中液滴长度L与液滴直径d之比尽量介丁2~8(如L/al≥4,则测量液滴直径d:如L/d<4,则测量液滴长度L和液滴直径d)3.3.1.5记录不同时间的液滴的直径和长度,按3.3.2计算得到动态界面张力值,动态界面张力不做平行试验。连续二次测量的尺寸相差小于0.1读数单位,即视为稳态,记录稳态时的液滴长度和直径,按3.3,2计算得到稳态界面张力值,稳愁界面张力要求做平行测试。3.3.2界面张力计算
界面张力计算公式如下:
a = 4.442 × 109 - Ao p2 -(d3/n3) . f(Lrd)...式中.
界面张力,mN/m;
Ap——两相密度差,g/crr;
P—转速,r/min;
外相折光率;
一液滴直径读数,cm;
f(Lrd)-
SY/T 5370-1999
-校正因子「L液滴长度,d液滴直径,当L/d≥4时,f(L/d)-1;当L/d<4时,取值见附录C(标难的附录)表C1l。a)Texas一500型仪器的界面张力计算公式(其他各型仪器的界面张力计算公式见各仪器的使用说明):
n = (1/8) ×元? - Ap × 10° (d3/m3) : (1/n*) :(1/R*) ·f(L/a)式中:n
一界面张力,mN/m;
A0——两相密度差,g/cm2;
一仪器面板转速读数,ms/r;
一外相折光率;
d-m—波滴的直径读数,cmi
m—仪器显微镜放大倍数。
·(7
-校正因了[L 液滴长度,d 液滴直径,当L/d4时,f(L/d)=1:当L/d<4时,取值见附录C(标准的附录)表C11b)Site04型仪器的界面张力仪计算公式:g = 3.427 - 10 7 - 4p - p2.d3 .f(L/d)武中:6
一界面张力,mN/m;
Ao两相密度差,g/cm;
d,—由读数折算出的消除介质中放大倍数后的实际直径读数,mm-(8)
f(L/d)——校正因子[I.液滴长度,d液滴直径,当L/d≥4时,(L/d)=1:当L/d<4时,取值见附录C(标准的附录)表C1]。3.3.3质量要求
界面张力测试质量要求见表3。
表3界面张力测试重量要求(族转滴法)a
10-2a<1
10-44测定结果及报告
相对偏差的绝对值
不作要求
表(界)面张力测定原始记录及测定结果报告见附录D(标准的附录)至附录G(标准的附录),Al
密度修正系数见表A。
SY/T 53701999
附录A
(标准的附录)免费标准下载网bzxz
密度修正系数和两相流体密度差补正系数表Al密度修止系数
修正系数
两相流体密度差补止系数见表A2。表A2
密度差
两相流体密度差补正系数
补正系数
SY/T 53701999
附录B
(标准的附录)
S—1/H数值表
S,—1/H数值表
SY/T 5370-1999
表BI(续)
门.86482
:76722
0. F6-199
.76228
SY/T 5370—1999
表B1(续)
.88529
