本标准适用于油田、气田、长输管道站及油气库、炼油厂现场组装焊接的钢制球形储罐、立式圆筒形钢制焊接储罐(简称立式储罐)及气柜工程的质量检验和评定. SY 4026-1993 石油建设工程质量检验评定标准 储罐工程 SY4026-1993 标准下载解压密码：www.bzxz.net

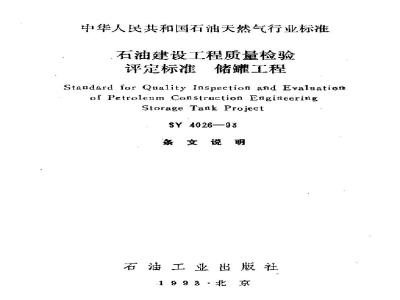

中华人民共和国石油天然气行业标准石油建设工程质量检验
评定标准
储罐工程
Standard for Quality Inspection and Evalaationof Petroleum Construction EngifeeringStorage Tank Project
SY402693
条文说明
石油工业出版社
1993·北京
球形储罐组装工程
球形储罐焊接工程
1000m以下立式储罐组装、焊接、涂漆及绝热工程…（8）立式储罐制作工程
1000m（含1000m）-10000m立式储罐组装焊接工程10000m（含10000m）以上立式储罐罐底组装焊接工程10000m（含10000m）以上立式储罐壁组装焊接工程10000m（含10000m）以上立式储罐罐项组装焊接工程立式储罐附件安装工程免费标准bzxz.net
气柜制作工程
气柜组装焊接工程
梯子，平台、栏杆制作安装工程+徐漆工程
绝热工程
修订说明
凝据中国石油天然气总公司927中油科宇第66号文通知的要求，由中国石油天然气第一建设公司主编：总公司工程技本研究所参加编制的SY4026-93《石油建设工程质量捡验评定标准储罐工程》经中国石池天然气总公司一九九三年九月九日以中油技学第598-号文批发布。
在编制过程中，编制人员遵照国家有关方针政策进行了比较广泛的调查研究，认真总结了我国储罐工程在质量检验评定方面的实践经验，并广泛地征求了有关单位的意见，反复讨论，修正，最后其石油天然气总公司基建工程局会国有关单位进行审查定稿。修订后的标推共分为五章和二个附录，主要内容有球形储罐组装工程，球形储罐焊接工程，10003以下立式储罐组装，焊接，涂漆及绝热工程，立式储罐制作工程1000m（含1000m）～10000m立式储罐组装焊接工程：10000m（含10000m以上立式储罐罐底组装焊接工程10000m（含10000m以上立式储罐罐壁组装焊接工，1心000m?（含10000m以七立式储罐罐项组装焊接工程，立式储罐附件安装工程，气柜制作工程，气柜组装焊接工程梯子、乎台，栏杆制作安装工程涂漆工程绝热工程等。原标准执行五年以来，对推动石油工程建设施工企业加强管理，保证工想质量起到了积极作用。随着石油工业的发展，大量施工验收规范的修订，新材料，新工艺，新结构等技求的不断出现，新的国家标准、规程，新的行业标准不断颁布实施，加之《石油建设工程质量检验评定标准通则》已修改，评分办法也和原评分办法不一样。为适应石油工业的发展，就有必要对与通则配套使用的原质量检验评定标谁容器工程幕进行适当修改，以统一储罐工程的检验评定方法及依据，提高评定的准确性。考崽到标推的连续性，先进性，实用性和质量与效益的统一性，本标准主要做了以下修改：一，将原标准中有关容器制作及整体到货设备安装的内容，拿出去单独成篇，只保留了球形储罐安装，立式储罐制作安装，气柜制作安装及其附属钢结将制作安装，保温程等评定内容，并增加了涂漆工程的评定内容。二，将立式储罐按容积大小，分为3个层次，即1000m3以下的储罐划分为--个综合分项工程，1000m至10000m（不含10000m储罐划分为一个分部工程，其分项工程保持原案文中的划分方法，10000m及其以上储罐作为一个单衔工，并特原分项分解为立式储罐罐底组焊，立式储罐罐壁组焊，立式储罐罐顶组焊，立式储罐附件安装四个分项工程。三，在的适带范围中，增那厂炼油！，长箍管道站及猫汽库等内容，丢掉厂广预制工的各种容器，气田专用容器类设备的制作与整体设备到货安装的内容。四，取消了原标准中检验项目和实测项耳，规定了基本项目，允许偏差项目及其各子项的得分，使检验评定进一步定量化，还规定了主要子项，突出了主要子项在检验评定中的重要地位。为便于广大施工，质量检验天员在使用本标推时，能正确理解和热行条文规定，本标推编写人员根据国家有关编制标推修订说明的统一要求，按正文的章、节、条顺序，编制了本修订说明供各有关人员参考。
希望各单位在执行本标准的过程中，结合工程实践认真总结经验，注意积累资料，如发现需要修正和补充之处，请将意见和有关资料窗河南洛阳市关林中国石油天然气第一建设公司技术发展处（邮编，471023），或天津市塘活区津塘公路40号石油天然气总公司工程技术研究所标准化室（邮编：300451），以便今后改时参考。
中石油天气第一建设公司
一九九三年六月二十二年
1总厕
1.0.1（原标推第1.0.1务的敢条文在原标锥的基础上.根据S14024-一93第1.0.1条1.0.2条的要求，结合本标推修订的内容，去掉了有关预制加工储罐，容器及设备的内容。强调说明本标雅的具体适用范翻，并增圳了“炼油厂，长输管道站及油气库，等内容。1.0.2原标第1.0.2条的修改条
在原标准的基础上，具体列出了各单位工程，分部工程，分项工程名称。去掉了设备制造分项工程的内容，其原因是这部分已单成一册。按容积大小细化了球形储罐，立式储罐的单位，分部及分项工程，增加了1000m以下，10000m及其以上立式储罐的内容，其且的是为了便于对同类工程的质量评定进行比较。还增加了涂漆分项汇程，。
在分项工程名称的用调王，按现行规范的习惯用法及分项工程的划分，粹原标推中球形储罐安装，改为“球形储雙组装，及球形储端爆接“立式储罐安装、储气罐安装”分别改为“立式储罐组装焊接，气柜组装焊接”。1.0.3（原标准第1.0.3条的修改条文）强调说期在热行本标准时，必须与SY4024一93（石滤建设程质量检验评定标谁通则》一起贯彻实施。1.0.4（增抑案文）
具体说明与本标难配套使用的施工验收规范，标准及规程。1..5（增璇条文）
说明质量保证资料与正文的对应关系。1.0.6（增加条文）
说明检验工质量所使用的检验器具。2球形储罐组装工程
2.1保证项日
2.1.1（原标准第2.0.2条的修改条文）在原标谁的基础上，按现行规范用词的习惯，将“球壳板和支柱所用材料”改为“受压元件，支柱所用的材料”。增加了对制造质量进行复查的内容。并去掉了球壳制造的内容。本条是根据GB12337一90第4.1条，GBJ94一86第2.2.1条的规定编写的。
2.1.2（原标准第2.0.3条的修改条文）在原标准的基础上，根据本规范修订后的范围，将“球壳板，用钢板的超声探伤的内容去掉，这一内容由制造厂进行控制。本条是根据CBJ94-86第3.1.2条，GB12337--90第8.1.2条的规定编写的。
2.1.3（原标推第2.0.10条的修改条文）将原标中的实测项目，改为保证项层，固为球罐板的厚度直接关系者球使用的寿命及安全运行，故将此条改为保证项目。本条是根据GB12337--90第8.1.2条，GBJ94—86第2.3.3条的有关规定编写的。
2.2基本项目
2.2.1（增加条文）
本条是根据GB12337一90，第5.3条的有关要求，结合现场施工的实际，为保证支柱与球壳板的组对质量而增加的。其耳的是为了在施工过程中，加强对此环节的控制，切实保证支柱与球壳板的安装质量。
2.2.2（原标雅第3.0.9，3.0.10，3.0.11条的保留条文）本条是根据GBJ9486第3.3.2条，GB12337—90第8.2.2条的有关规编写的。
原标准中的这三条适用，予以保留，只是在这次修订中，将原来的三条合并为一条。并将“垫铁设置符合规范规定，列为主要子项：因为在以往施工中一些施工单位，对挚铁施工极为马虎，不能按规范规定放置，为了加强对此环节的控制，故把该项列为主要子项。
2.2.3（原标推第3.0.14条的修改条文）在原标推的基础上，增加了不得强力组装”，“球壳板表面无超标伤、坡口表面清洁”等内容。将“不得强力组装列为主要子项，这是因为强力组对会增加球罐组装应力，影响球罐的安全运行。
本条是根据GB12337-90第8.1.2条，第8.2.1.1条，GBJ94一86第3.2.1条，第4.4.2条，第4.3.5条及《压力容器安全技术监察规程》第62、63条的有关规定编写的。2.3：允许偏差项目
2.3.1（原标准第3.0.17条的修改条文）在原标准的基础上，增加了“对口间隙的质量指标，并将“对口错边量列为主要子项，其目的在于加强对组装质量的控制，切实保证球罐施工质量。
本是根据GBJ94-86第3.2.2，3.4.1条，GB12337一90第8.2.1，8.4.2条的有关规定编写的。对口错边量的充许偏差值：在GBJ94-—86及GB12337-90两个标准中有不同的要求，本标准采用了新标准GB12337一90的规定。还根据GB12337一90将原标准中的角变形，改为校角E。2.3.2（原标准第3.0.19条的保留条文）原标准适用，予以保留。
本条是根据GBI94—86第3.3.1条，GB12337—90第7.2.2条3
赖有关规定编写的。
2.3.3（原标准第3.0.18条的修改条文）在原标准的基础上，增加了“支柱直线度”及连接板位置的质量指标，其忌的在于相强对支柱质量及连接板位置的控制。
本条是根据GB12337--90第7.2.6条，第8.2.2条，GB94-86第2.4.1，3.3.2，3.3.3条的有关规定编写的，3球形储罐焊接工程
3.1保证项目
3.1.1（原标准第3.0.3条的保留条文）原标准适用，予以保留。
本条是根据GB12337--90第8.3.3条，GBJ94—86第4.1.1条的规定编写的。
3.1.2（原标准第3.0.2条的修改条文）在原标准的范础上，增加了对无损检测大员资格的要求。本条是根据GB1233790，第8.3.2条，第8.6.1条GBJ94一86第4.2.1条，第5.2.1条的规定编写的。3.1.3（原标准第3.0.4条的保留条文）源标准适用，予以保留。
本条是根据GB12337-m90，第4.6.1茶，GBJ94--86第4.3.3涤的有关规定编写的。
3.1.4（原标准第3.0.5条的保留条文）原标准适用，予以保留。
本条是根据GB12337--90第8.6条，GB19486第五章三四节的有关规定写的。
3.1.5（原标准第3.0.15条的修改案文）原标准条文是检验项目，现改为保证项目，因为在实际施工过程中，球罐焊后整体热处理的质量好坏，直接关系着焊缝质量及球罐内应力的消除程度，影响着球巍的安全运行和使用寿命，所以将原来的检验项耳改为保证项目。本条是根据GB12337—90第8.8条：GBJ.94一86第六章的有关规定编写的。
3.1.6（原标准第3.0.7条的保留条文）原标谁条文适用，子以保留，只是将原条文中的用词“机械性能试验”，按现行规范的习惯改为“力学和弯曲性能试验”。本条是根据GB1233790第8.9条*GBJ94一86第七章的有关规定编写的。
3.1.7（原标准第3.0.6条的整改条文）在原标准的基础上，去掉了“基础沉降观测试验”，由于本标准只是考核球罐的安装质量：而基础沉降观澜试验”不属于本标准检查的范围，故未列出。并根据现行标准用语，将·耐压试验”改为“压力试验”。
本条是根据GB12337一90第8.10条和GBJ94一86第八章的有关规定编写的。
3.1.8（原标谁第3.0.8条的修改案文）将原标推检验项目中的“焊缝及热影响区表面不得有裂纹改为保证项自。因为裂纹是一种对焊缝质量影响较大的缺陷，压力容器焊缝及热影响区是严禁出现裂纹的，故将此条改为保证项备。
本条是根据GB12337一90第8.5.1条，GBJ94一86第5.1.2条的有关规定编写的。
32基本项目
3.2.1（原标准第3.0.8条的修改条文）在原标的基础上，将“焊缝及热影响区表面不得有裂纹，列为保证项目。增加了对罐表面、角焊缝的质量要求。本条是根据GB12337一90第8.5条：第8.7条，GBJ94--86第4.5.1条→第5.1.2条的规定编写韵，3.2.2（增加条文）
本条是根据GB12337--90第8.3.1条，第8.3.4条，8.3.5条GBJ94一86第四章，第四节的有关规定编写的。增加本的自的在于加强对焊接过程的质量控制，从而保证焊接质童。8
3.3充许偏差项目
3.3.1（原标准第3.0.16条，第3.0.17条的修改条文）在原标准条文的基础上，去掉了咬边允许偏差项自的质量指标，因为《压力容器安全技术监察规程》第65条第4项1款中明确规定“球形压力容器以及焊缝系数取1.0的压力容器，其焊缝表面不得有较边”。
本条是根据GBJ94一86第3.4.1条，第3，4.2条，第5.1.2条，GB12337一90第8.4.1条，第8.5.2条，第8.5.3条的有关规定编写的。
将原条文中“最天内径与最小内径之差，两极净距与设计内径之差”这项质量指标，列入球形储罐组装工程一章，其目的是在组装过程中，加强对此项指标的控制，以保证球键儿何尺寸。当懿在焊接后，还应进行检套。
