JT/T 1267-2019 Prestressing carbon fiber plate-gripping anchorage for bridge.
1范围
JT/T 1267规定了桥梁用预应力碳纤维板-夹持式锚具的分类结构、规格、型号、技术要求、试验方法、检验规则，以及标志、包装运输和储存等要求。
JT/T 1267适用于桥梁用预应力碳纤维板-夹持式锚具的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1184形状和位置公差 未注公差值
CB/T 1804-般公差 未注公差的线性和角度尺寸的公差
GB/T 3077合金结构钢
GB/T 3354定向纤维增强聚合物基复合材料拉伸性能试验方法
GB/T 3880.1 - 般工业用铝及铝合金板 、带材第1部分:一般要求
CB/T 13657双酚 A型环氧树脂
GB/T 15519化学转化膜钢铁黑色氧化膜 规范和试验方法
GB/T 16924钢件的淬火与回火
CB/T 21490结构加固修 复用碳纤维片材
JB/T 5000.9重型机械通用技术条件 第9部分:切削加工件
NB/T 47013.3承压设备 无损检测第3部分:超声检测
NB/T47013.4承压设备无损检测第4部分:磁粉检测

ICS93.040
备案号：
中华人民共和国交通运输行业标准JT/T1267—2019
桥梁用预应力碳纤维板-夹持式锚具Prestressing carbon fiber plate-gripping anchorage for bridge2019-05-30发布
中华人民共和国交通运输部
2019-09-01实施
规范性引用文件
3术语和定义、符号…
4分类、结构、规格、型号·
5技术要求
6试验方法
检验规则
8标志、包装、运输和储存
附录A（资料性附录）
附录B（资料性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
预应力碳纤维板-锚具安装示意
预应力碳纤维板-锚具规格参数
预应力碳纤维板-锚具静载锚固性能试验方法预应力碳纤维板-锚具夹持疲劳性能试验方法预应力碳纤维板-锚具松弛性能试验方法JT/T 1267—2019

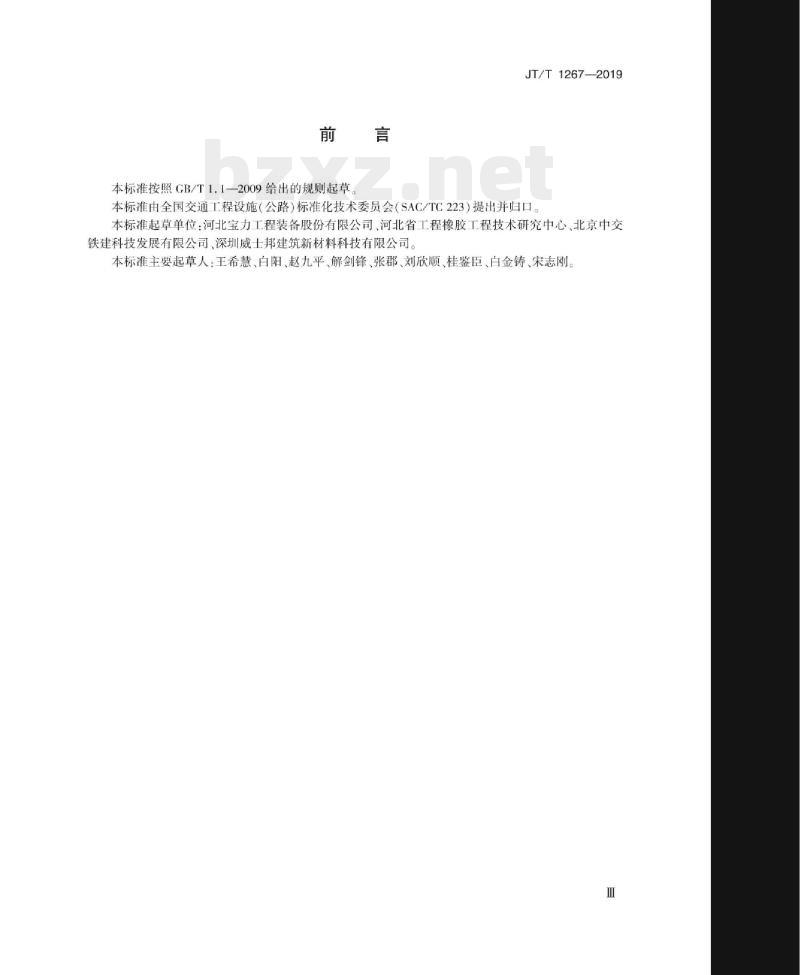

本标准按照GB/T1.1—2009给出的规则起草。JT/T1267—2019
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：河北宝力工程装备股份有限公司、河北省工程橡胶工程技术研究中心、北京中交铁建科技发展有限公司、深圳威士邦建筑新材料科技有限公司。本标准主要起草人：王希慧、白阳、赵九平、解剑锋、张郡、刘欣顺、桂鉴臣、白金铸、宋志刚。引言
JT/T 1267—2019
本文件的发布机构提请注意，声明符合本文件时，可能涉及4.2结构与专利号201420092049.X《一种碳纤维夹持装置》相关的专利的使用。本文件的发布机构对于该专利的真实性、有效性和范围无任何立场该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可通过以下联系方式获得：
专利持有人姓名：河北宝力工程装备股份有限公司；地址：衡水市开发区北方工业基地橡塑路13号；邮编：053000。
请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
1范围
桥梁用预应力碳纤维板-夹持式锚具JT/T1267—2019
本标准规定了桥梁用预应力碳纤维板-夹持式锚具的分类、结构、规格、型号、技术要求、试验方法、检验规则，以及标志，包装，运输和储存等要求本标准适用于桥梁用预应力碳纤维板-夹持式锚具的生产、检验和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184形状和位置公差未注公差值CB/T1804
一般公差未注公差的线性和角度尺寸的公差GB/T3077
合金结构钢
GB/T3354定向纤维增强聚合物基复合材料拉伸性能试验方法GB/T3880.1
GB/T13657
GB/T15519
GB/T16924
GB/T21490
-般工业用铝及铝合金板、带材第1部分：一般要求双酚A型环氧树脂
化学转化膜钢铁黑色氧化膜
规范和试验方法
钢件的率火与回火
结构加固修复用碳纤维片材
重型机械通用技术条件第9部分：切削加工件JB/T5000.9
NB/T47013.3
NB/T47013.4
3术语和定义、符号
3.1术语和定义
承压设备无损检测
第3部分：超声检测
承压设备无损检测
下列术语和定义适用于本文件
夹持式锚具grippinganchorage
第4部分：磁粉检测
用于保持预应力碳纤维板的拉力并将其传递到桥梁构件上的永久性形夹片式锚固装置（简称锚具)。
预应力碳纤维板prestressingcarbonfiberplate采用高强度的连续碳纤维按一定规则排列，经胶黏剂浸渍，黏结固化后形成的具有纤维增强效应的可张拉复合板材。
预应力碳纤维板-锚具prestressingcarbonfiberplate-anchorage预应力碳纤维板和两端的锚具在工厂组合装配而成的构件。1
JT/T1267—2019
3.2符号
下列符号适用于本文件。
-预应力碳纤维板标准拉伸应力，单位为兆帕（MPa）；预应力碳纤维板-锚具出厂检验拉伸应力，单位为兆帕（MPa）；预应力碳纤维板极限破断拉伸应力，单位为兆帕（MPa）；fp
预应力碳纤维板-锚具疲劳试验后破断拉伸应力，单位为兆帕（MPa）；体外张拉预应力碳纤维板-锚具破断拉伸应力，单位为兆帕（MPa）；体外张拉预应力碳纤维板-锚具许用拉伸应力，单位为兆帕（MPa）；预应力碳纤维板-锚具进行松弛性能试验时，测定预应力碳纤维板试验时间100h松弛率：预应力碳纤维板-锚具由测定松弛率外推试验时间1000h松弛率：预应力碳纤维板-锚具静载错固性能试验测得的锚具效率系数：预应力碳纤维板-锚具达到破断拉伸应力时预应力碳纤维板总应变。分类、结构、规格、型号
4.1分类
错具分为两类：
张拉端锚具：代号为Z；
b）固定端锚具：代号为G。
4.2结构
4.2.1预应力碳纤维板-锚具由张拉端锚具、预应力碳纤维板、固定端锚具在工厂预先组装黏结锚固，结构示意如图1所示。
受力长度
说明：
张拉端锚具；
预应力碳纤维板；
固定端锚具：
A一锚具长度；
锚具厚度：
张拉端锚具宽度；
图1预应力碳纤维板-锚具结构示意D
固定端锚具宽度。
JT/T1267—2019
4.2.2张拉端，固定端锚具均由锚板，夹片、铝板或黏结剂等零部件组成。张拉端锚具结构示意如图2所示，固定端锚具结构示意如图3所示。说明：
锚板：
夹片：
说明：
锚板；
夹片；
铝板或黏结剂；
A一锚具长度；
3铝板或黏结剂；
锚具长度：
一锚具厚度；
张拉端锚具宽度。
图2张拉端锚具结构示意
锚具厚度：
固定端锚具宽度。
图3固定端锚具结构示意
预应力碳纤维板-锚具安装示意参见附录A4.3规格
预应力碳纤维板-锚具规格参数参见附录B。型号
预应力碳纤维板-锚具产品型号表示方法如图4所示。注：特殊的或有必要阐明特点的新产品，可增加文字或图样以准确表达。3
JT/T12672019
示例1：
分类代号：
预应力碳纤维板厚度，单位为毫米(mm)；预应力碳纤维板宽度，单位为毫米(mm)：桥梁用预应力碳纤维板-锚具代号图4预应力碳纤维板-锚具产品型号表示方法预应力碳纤维板宽度为50mm、厚度为3.0mm的张拉端错具，标记为TBMJ50×3.0\。示例2：
预应力碳纤维板宽度为80mm、厚度为1.0mm的固定端锚具，标记为\TBMJ80×1.0G\。5技术要求
5.1外观
5.1.1锚具
锚具外观表面应平整洁净，无机械损伤，不应有裂纹、结疤、折叠及夹杂。5.1.2预应力碳纤维板
预应力碳纤维板外观应符合GB/T21490的规定。5.2材料
5.2.1钢材
锚板、夹片采用40Cr合金结构钢，化学成分和力学性能应符合GB/T3077的规定。5.2.2铝板
铝板化学成分和力学性能应符合GB/T3880.1的规定。5.2.3黏结剂
黏结剂采用环氧树脂，技术要求应符合GB/T13657的规定。5.2.4预应力碳纤维板
预应力碳纤维板力学性能应符合GB/T21490的规定，其极限破断拉伸应力F不小于2600MPa5.3工艺
5.3.1机械加工性能
锚具机械加工性能应符合JB/T5000.9的规定。锚具抛丸工艺应能保证零件表面粗糙度均勾一致。
5.3.2尺寸偏差
5.3.2.1锚具尺寸偏差应符合下列要求：4
JT/T 1267—2019
锚具未注尺寸和角度的公差应符合CB/T1804中m级的规定，未注形状和位置的公差应符合a)
GB/T1184中L级的规定；
铝板机加工尺寸偏差应符合表1的要求。b）
表1铝板尺寸偏差
单位为毫米
长度偏差
宽度偏差
5.3.2.2预应力碳纤维板尺寸偏差应符合GB/T21490的规定。5.3.3热处理性能
厚度偏差
错具热处理应符合GB/T16924的规定，不应产生裂纹、划痕、过烧和脱碳。所采用的热处理工艺及设备应能保证零件工作表面及心部的硬度和金相组织要求，且产品质量均勾一致。5.3.4锚具探伤
锚具热处理后应进行超声波探伤或磁粉探伤，探伤结果不应有缺陷。5.3.5防腐处理
锚板表面覆盖的黑色氧化膜应符合GB/T15519的规定，5.4整体性能
5.4.1静载锚固性能免费标准bzxz.net
静载锚固性能符合以下要求：
预应力碳纤维板-锚具在静载试验台上进行张拉试验，\。按式(1)计算；a)
b）预应力碳纤维板-锚具在静载试验台上进行破断试验，其f应大于或等于f：其，应大于或等于1.4%；
预应力碳纤维板-锚具破坏形式应是预应力碳纤维板的断裂，锚具零件不应有变形或碎裂。c）
5.4.2夹持疲劳性能
夹持疲劳性能符合下列要求：
预应力碳纤维板-锚具应进行循环次数为200万次的夹持疲劳性能试验；a）
试件经200万次循环荷载后，锚具零件不应发生疲劳破坏：夹持疲劳性能试验后对锚具原试件进行破断试验，其f.应大于或等于f的97%。c
注：工程有特殊需要时，试验应力上限及疲劳应力幅取值可另定。5.4.3松弛性能
松弛性能符合下列要求：
预应力碳纤维板-锚具应进行预应力碳纤维板松弛试验，r应小于1.5%；a)
b）由100h松弛结果外推1000h的应力松弛率，r应小于2.0%。5
