本规范规定了舰船报文自动处理系统的通用技术要求、质量保证要求和交货准备等内容。本规范适用于水面舰船报文自动处理系统的研制、生产和使用。 CB 1232-1994 舰船报文自动处理系统通用规范 CB1232-1994 标准下载解压密码：www.bzxz.net

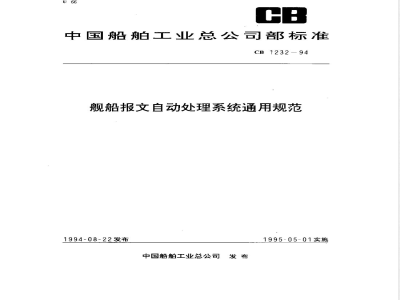

中国船舶工业总公司部标准
CB1232-94
舰船报文自动处理系统通用规范1994-08-22发布
中国船舶工业总公司发布
1995-05-01实施
1范围
中国船舶工业总公司部标准
舰船报文自动处理系统通用规范CB1232--94
分类号：U66
1.1主题内容
本规范规定了舰船报文自动处理系统的通用技术要求、质基保证要求和交货准备等内容。1.2适用范围免费标准bzxz.net
本规范适用于水面舰船报文自动处理系统的研制、生产和使均。2引用文件
GB191—85包装储运图示标志
GB1988—80信息处理信息交换用七位编码字符集GB3181-82漆膜颜色标准样本
GB4588.2一84有金属化孔单、双面印制板技术条件使用串行二进制数据交换的数据终端设备和数据电路终端设备之间的接口GB6107—85
GJB100—86面板，机架和机柜的基本尺寸系列GJB151.5—87军用设备和分系统电磁发射和敏感度要求水面舰艇内的设备和分系统的要求（A4类）GJB152-86军用设备和分系统电磁发射和敏感度测量GJB179—86计数抽样检查程序及表GJB367.1-87军用通信设备通用技术条件设计制造要求
GJB367.2--87军用通信设备通用技术条件环境试验方法GJB367.3一87军用通信设备通用技术条件可靠性鉴定试验和验收试验方法GJB450-88装备研制与生产的可常性通用大纲舰艇声光信号统一规定
GJB623—88
GJB663—89
3要求
军用通信设备及系统安全要求
3.1合格鉴定
按本规范提交的报文自动处理系统应是经鉴定合格或定型批准的产品。3.2可靠性
3.2.1报文良动处理系统的可常性指标应满足订货合同中的有关规定。可靠性指标用平均故障间隔时间（MTBF）表示。
3.2.2报文自动处理系统应按GJB450的要求编驾可靠性保证大纲和付诸实施，并提交相应的报告及有关资料。
3.3材料
3.3.1应选用符合舰船条件要求的有关标准材料，未经鉴定合格的新研制材料不应用于正式产品中国船舶工业总公司1994-08-22批准1995-0501实施
CB 1232-94
3.3.2材料应立足于国内.并对其规格、品种进行优选。3.4设计
报文自动处理系统的设计应符合GJB367.1的有关规定。3.4.1系统组成
报文自动处理系统--般包括报文处理机和外部设备。报文处理机包括主处理机、通信控制器：外部设备包括打印设备、外存设备、显示器、键盘、专用稳压电源和连接电缆。3.4.2系统基本功能
可根据需要具备下述全部功能或部分功能。3.4.2.1报文接收功能
实时地自动接收来自多路无线和有线信道、符合报文格式规定的电报。3.4.2.2报文发送功能
将需发送的电报按规定的报文格式做报，准确地分发至相应的通道。在发信道忙时，能自动地按优先等级排队等待发送。能实现多路同时发送不同的和相同的电报。3.4.2.3报文处理功能
对进入报文处理机并符合报文格式的电报，能自动地识别报文优先等级，自动完成报文与报头a.
的分离、报头的修改、路由判别：b，当报文可信度较低、自动处理困难时，可转为操作员进行人工处理。3.4.2.4系统管理功能
由主处理机对系统任务、内存以及系统内部信道和构成报文处理机系统的设备进行管理。3.4.2.5日志编辑功能
自动编辑收、发报站流水日志，或按合同要求编辑满足用户要求的日志。3.4.2.6统计功能
自动进行站业务统计，或按合同要求完成有关业务统计。3.4.2.7存贮功能
系统内存容量必须与系统规模相匹配.配有外存设备的系统应将处理过的报文自动或人工干预编目转入外存贮器归档，以备查询。3.4.2.8查询功能
通过外线命令自动查询归档报文或由操作员键入命令查询归档报文，并根据要求或上屏显示，或传送到相应的通道。
3.4.2.9打印功能
a.打印须本站落地或溢出的报文：b．打印日志；
c．定时或按命令打印站统计表；d.按命令打印系统状态参数。
3.4.2.10报文编辑、修改功能
通过键盘、显示器实现规定报文格式生成、做报、字符删除、行删除、全文删除、插入等基本修改功能。
3.4.2.11屏幕管理功能
显示器屏幕应分成报文显示区，操作命令提示区、系统状态区、实时时间区等基本区域，各区工作相互独立，且报文显示区一般不少于18行，每行80个字符。3.4.2.12人机对话功能
系统应具有灵活、清晰的人机界面、简便的对话操作、醒目的操作提示。3.4.2.13系统状态设及更改功能2
CB1232-94
开机时，按合同（或技术协议书)要求自动对速率、通信方式、传输码制、通道静默进行设置，在工作过程中，可根据需要通过键盘进行逐项修改。3.4.2.14故障检测功能
报文处理机具有检测到印制板的故障检测功能及故障指示。3.4.2.15优先等级的识别和处理功能一般具有识别和处理四种优先等级电报的能力。3.4.3报文格式要求
报文格式见附录A（参考件）。
3.5结构
3.5.1结构应符合GJB367.1中的有关要求。3.5.2结构形式应符合舰船安装使用要求，键盘，显示器安装还应符合人机工程要求。3.6维修性
3.6.1应在维修性预测和分析的基础上进行设计。3.6.2报文处理机应具有自检功能.故障定位到印制板。3.6.3报文处理机应具有良好的维修可达性，印制板便于更换.维修完毕时，显示器应给出可工作指示。
3.6.4维修性指标用平均修复时间(MTTR)表示，一般为30min。3.7性能特性
3.7.1借道特征
3.7.1.1通信方式
外部信道通信方式一般采用全双工审行异步方式，也可由订货合同规定。3.7.1.2信道数量
根据需要信道数量可从下面数列中任选一种：4,8,12.16,,64
3.7.1.3信息传输速率
根据需要信息传输速率可从下面数列中任意选取：a.
无线电报信道
50.75.100150.300,600,1200.2400bit/s。h、有线电报信道
50.75,100.150.300bit/s.
3.7.1.4传输码制
可分别选用下列三种码制：
a．ITA2码《即五单位国际第二号电报电码：起动位1位，信息位5位，停止位1.5位）；b．mITA2码（即五单位数字保护码：起动位1位，信息位5位.停止位1.5位）：c.ITA5码(GB1988七位代码）。
3.7.2系统能力要求
3.7.2.1报文处理能力
用日平均报量、时高峰报量来确定，具体指标由订货合同规定。3.7.2.2报文存贮能力
由内存和外存的规模来确定。其中内存应分为本地存贮器、挽救存贮器、输入/输出存贮器。存贮器的容基由订货合同规定。
3.7.2.3电报等级及相应的报文平均长度电报-般分为四个等级，各级报文可用\下列平均长度：3
CB1232--94
一级报：报文平均长度60组，每组包括5个字符（含空格）；二级报：报文平均长度80组，每组包括5个字符（含空格）；三级报：报文平均长度100组，每组包括5个字符（含空格）；四级报：报文平均长度150组，每组包括5个字符（含空格）。3.7.2.4电报内部传送时间
在时高峰报量为40份，一级报占25%的情况下，电报内部传送时间一般为：一级报：最长传送时间3min；
二级报：最长传送时间10min
三级报：最长传送时间30min；
四级报：最长传送时间60min。
3.7.2.5报文显示能力
a，通过人工干预显示各类报文；b．用中文显示命令提示；
c。实时时钟显示到秒；
d.显示系统状态。
3.7.2.6掉电保护能力
报文处理机具有掉电保护能力。电源故障时.机内电池保持内存报文时间不少于5h。3.7.2.7故障显示及告警
报文处理机一·般具有故障显示及告警能力，可将故障定位到印制电路板。3.7.3接口要求
报文自动处理系统与外部信道接口种类如下：a.GB6107标准电压接口，接口电平为±5~±15V，传号—5～—15V：空号+5+15V；b电流环接口，接参数为40mA，60~120V可选。3.8安全性
3.8.1安全要求应符合GJB663中的有关规定。3.8.2本设备是一种弱电设备，不应产生对人体有害的过量辐射。3.8.3为了防止发生人身安全事故及产生静电，机壳应有保护接地装置。3.9环境要求
3.9.1温度
在一10～+50℃C时应能正常工作，在一50～+65℃C存放时不应损坏。3.9.2冲击与颠震
在承受三个互相垂直轴向各三次冲击及峰值加速度为70m/s、脉冲宽度为100ms、脉冲重复频率为80n/min的3000次颠震后，应无机械性破损和连接件的松脱，并能正常工作。3.9.3振动
经额率1～10Hz、位移1.0mm和频率16~60Hz、加速度10m/s2的振动试验后，系统能正常工作，岑部件无机械损伤。
3.9.4湿热
在温度为<30~60)土5℃，相对温度为95%的环境中，经过5d的试验后，通电能正常工作，岑部件无明显锈蚀，漆膜不脱落。
3.9.5霉菌
样品经28d的试验后，其长需程度不应超过两级。3.9.6盐雾
经连续喷雾48h盐雾试验后，其主要表面应无明显锈蚀。4
3.10零部件要求
CB1232--94
3.10.1应最大限度地采用标准件，尽可能提高报文处理机的标准化程度。3.10.2所选用的元器件必须是定型产品或鉴定合格产品。3.10.3印制板的设计和选用应符合GB4588.2中的规定。印制板一般采用接插件连接。3.10.4元器件在印制板上应排列整齐、勾称、参数标记便于观察。3.11电源
交流：单相（220±22)V，(50±2.5)Hz。直流：24V。
在交流电源中断时，报文处理机能自动切换成24V直流供电。3.12电磁兼容性
电磁兼容应满足GJB151.5中的数字设备要求。3.13尺寸
外形尺寸应符合GJB100的规定，并满足装船要求。3.14重量
重量应满足合同要求。
3.15颜色
3.15.1额色应符合GB3181规定，外壳选用BG01(中绿灰色）、面板选用B05(海灰色）或合同规定的颜色。
3.15.2导线颜色和指示灯颜色砭分别符合GJB367.1和GJB623中的有关要求。3.16表面状况
3.16.1外壳通常涂半光泽烤漆或喷塑。3.16.2所有易受环境气候侵蚀的金展件表面，应进行除锈和清洗处理，并按有关规定进行涂。3.16.3涂镀层应均匀细致、无漏底、无针孔和脱皮。3.16.4对装配中损坏的涂漆表面应进行修复，且涂层与原表面颜色尽基一致。3.17产品的标志和代号
3.17.1应有永久性铭牌，内容包括系统(设备)名称、型号、生产单位、出厂日期、额定电派、功率、制造序号等标记。
3.17.2报文处理机系统上凡是连接器件及测试点，均应标有代号或编号，并与设计文件的标注相~致。
3.17.3所有控制装置和检测装置近旁应有表示用途及作用的清晰标记。3.17.4直流电源输入处应标明正、负极性。3.17.5在外壳上应有明显接地标记。3.18外观质
外观涂镀应均匀致密，色泽一致，无损伤，零部件安装牢固端正，扎线整齐。4质量保证规定
4.1检验资任
除合同中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范规定的任一检验项目进行检查。4.1.1合格责任
必须符合本规范第3章、第5章的要求。本规范规定的检验应成为承制方整个检验体系或质量保证大纲的一个组成部分。若订货合同中包括本规范未规定的检验要求，承制方还应保证所提交的产品符合订货合同要求。质量一致性检验不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。5
4.？检验分类
本规范规定的检验分为：
a.鉴定检验；
b．质量一致性检验。
4.3检验条件
常温检验的环境条件其典型值为：湿度：15~35℃
相对湿度：20%~80%：
压：检验场所气压。
4.4鉴定检验（定型检验）
4.4.1检验项目和受检数量
CB1232—94
产品鉴定检验项目见表1。受试产品一般取1套。4.4.2检验判断
只有全部检验项目均合格，才能通过鉴定检验。4.4.3鉴定合格资格的保持
承制方应每三年提交一次有关检验资料，以证明其合格资格的有效性。4.5质量--致性检验
4.5.1检验项目
质量一致性检验项目见表1，
4.5.2质量一致性检验的分组
质量一致性检验一般分为A组、B组、C组。A组检验：
A级检验为全数检验，应按表1规定的检验项目和顺序进行。表1检验项目
外观检验
电气装配
基本功能检脸
性能性检验
安全性境验
包装检验
高低温试验
冲击与颠震试验
振动试验
湿热试验
鉴定检验
质量致性检验
技术要求
5.1,5.2,5.3
检验方法
4. 6. 6.2
霉菌(挂样）
盐雾(挂样）
可靠性试验
电滋兼容试验
鉴定检验
注：①“\表示必须做的项目：②“A”表示由合同规定的检验项目，B组检验：
CB 1232-94
续表1
质放一致性检验
技术要求
检验方法
B组检验按3%抽样检验，不足30台，取一台进行检验。检验应按表1规定的检验项目和顺序进行。C组检验：
C组检验按1%抽样检验，不足100台，取一台进行检验，一般每三年进行一次检验，检验应按表1规定的检验项目和顺序进行。4.5.3检验分类
4.5.3.1全数检验
对承制方提供的全部产品按规定的项目进行检验。a.
b。提交批的产品质以批产品的不合格品率表示。可以接收的批不合格品率根据产品使用要求，并参照历史资料，由订购方和承制方协商规定。若无其规定，建议选用表2中的中间数值，即重不合格品率为6.5%。轻不合格品率为15.0%。表2
不合格品率，%
重不合格品
轻不合格品
产品的各种缺陷及不合格品的具体区分在产晶技术条件中规定。d.
根据检验结果及累计不合格品数，按下列公式分别计算产品的轻、重不合格品率。百分不合格品率：
4.5.3.2抽样检验
不合格品数
被检查单位产品总数
抽样检验按照GJB179中有关规定实施。a.
根据产品使用要求，结合过程平均不合格品率，订购方与承制方应协商确定连续批的合格质量b.
水平AQI.值和孤立批相应的极限质量LQ值。若无其他规定，建议选用表3和表4的数值，AQL重不合格品为1.00，轻不合格品为4.0。IQ的重不合格品为7.6，轻不合格品为18.0。表3
合格质量水平AQI.值
重不合格品
轻不合格品
重不合格品
轻不合格品
选用一次正常抽样。
CB1232—94
极限质量LQ值（P.=10%）
根据抽样方案所抽取的样品，按规定的项目进行检验。d.
4.5.3.3拒收判定
4.5.3.3.1对全数检验的产品。出现下列情况之--者，应将该批产品作拒收处理：a.
出现致命缺陷；
重不合格品率大于规定值；
轻不合格品率大于规定值。
4.5.3.3.2对抽样检验的产品，出现下列情况之一者，应将该批产品作拒收处理：a.
出现致命缺陷；
重不合格品数大于或等于重不合格品判定数；b.
轻不合格品数大于或等于轻不合格品判定数。4.6检验方法
4.6.1外观检验采用目测法。必要时，可借助于有关工具。4.6.2安全性检查按合同要求进行。4.6.3基本功能检验
按产品操作说明通电检验产品各项功能。4.6.4性能特性检验
4.6.4.1检验所需的检验设备和仪表a.
双踪示波器；
信号发生器；
模拟终端设备；
电传。
4.6.4.2通道检验
用模拟终端设备、电传作为收发终端，按接口要求连接到报文自动处理系统。性能特性检验框图见图1：
按全双工串行异步方式或合同中规定的方式对通道进行通信方式设暨：b.
按规定的速率范围逐一对通道进行速率设置按规定的码制，在每种速率下报文自动处理系统和模拟终端设备（或电传）都接收和发送电报，模拟终端设备(或电传)和报文自动处理系统收到的报文应与发出的报文一致；对所有的通道都按上述检验方式逐·一进行检验，检验结果应符合3.7.1条的要求。e.
4.6.4.3系统能力检验
投拟终端设备！
股拟终瑞改新日
检验设备连接方式同图1。
CB1232—94
通源！
强通n
通道月-1
通通·所
图1性能特性检验框图
报文处理能力检验：按规定的报文处理能力处理报文，应做到报文不溢出.不丢失：a.
报文存贮能力检验：按规定的报文存贮能力存贮报文，应做到不漏存.不错存：b.
报文显示能力检验：按规定的报文显示能力进行各种显示，应做到显示正确；c
d．掉电保护能力检验：报文自动处理系统内存存入报文后，对系统断电，应做到在5h内原内存的报文信息不改变：
e，故障告警检验：对每个通道都人为设段故障，有故障的通道不能正确接收和发送电，应能检测出有故障的印制电路板并发出告警。4.6.4.4接口参数检验
把信号发生器接到报文自动处理系统，检验框图见图2。用双踪尔波器观察进出报文处理机接门电路的电平应符合3.7.3条的要求
价号发生器
4.6.5电磁兼容性试验
战踪小链器
图2接口参数检验框图
股文处理机系线
电磁兼容性试验按GJB152规定的相应方法进行，试验结果应符合3.12条的要求4.6.6环境试验方法
4.6.6.1温度
CB1232-94
低温按GJB367.2中的401项进行，高温按GJB367.2中的402项进行。检验结果应符合3.9.1条的要求。
4.6.6.2冲击与颠震
按GJB367.2中的408项进行，检验结果应符合3.9.2条的要求。4.6.6.3振动
按GJB367.2中的409项进行，检验结果应符合3.9.3条的要求。4.6.6.4醒热
按GJB367.2中的411项进行，检验结果应符合3.9.4条的要求。4.6.6.5霖菌
按GJB367.2中的412项进行，试验周期为28d，检验结果应符合3.9.5条的要求。4.6.6.6盐雾
按GJB367.2中的413项中连续喷雾48h进行，检验结果应符合3.9.6条的要求。4.6.7可靠性试验
可靠性试验方法按订货合同中规定的方法进行。若无规定，则按下述的两种方法之-进行：a．大批量生产时可靠性试验按GJB367.3的要求进行：b．单件、小批量时采用可薪性考核评估试验方法，试验大纲由供需双方共同制定实施。4.6.8包装检验
按第5章的包装要求在包装现场逐个项目进行全数检验，按产品装箱单逐件清点装箱。检验合格后。由检验人员签发装箱单，当场封存并做出包装检验合格标志。5交货准备
5.1包装
5.1.1包装箱应有足够的强度，能抗簇、防潮，便于运输。5.1.2对设备、部件、附件、随机资料，分别要有防潮包封措施。5.2装箱
5.2.1装箱时，在设备周围及上下各方应填满防震材料。5.2.2每箱部应放装箱单，装箱单中应详细列出所装物品的名称、数并按规定进行签署。5.3运输和贮存
5.3.1应严格按照包装箱上的运输标志作业。5.3.2应适应车、船、飞机运输方式。5.3.3运输和贮存环境应干燥通风、无腐蚀性化学物品。5.3.4若长期贮存时，应定期加电，做好预防性的保养维护。5.4标志
5.4.1在每个包装箱的同·个端面上应有产品标志，标志内容如下：产品型号；
b．生产单位：
箱数：
d．箱号：
e.外形尺寸：
f．总重基。
5.4.2储运图示标志
包装储运图示标志应符合GB191的规定。10
