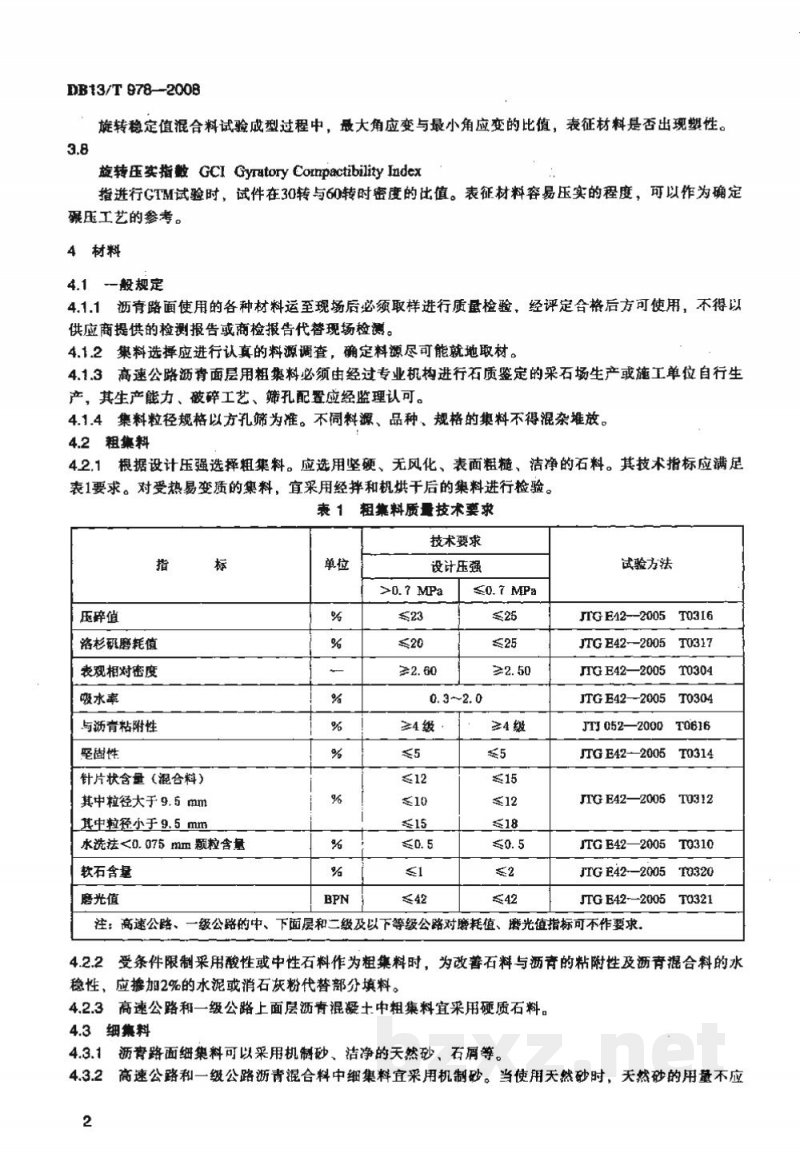

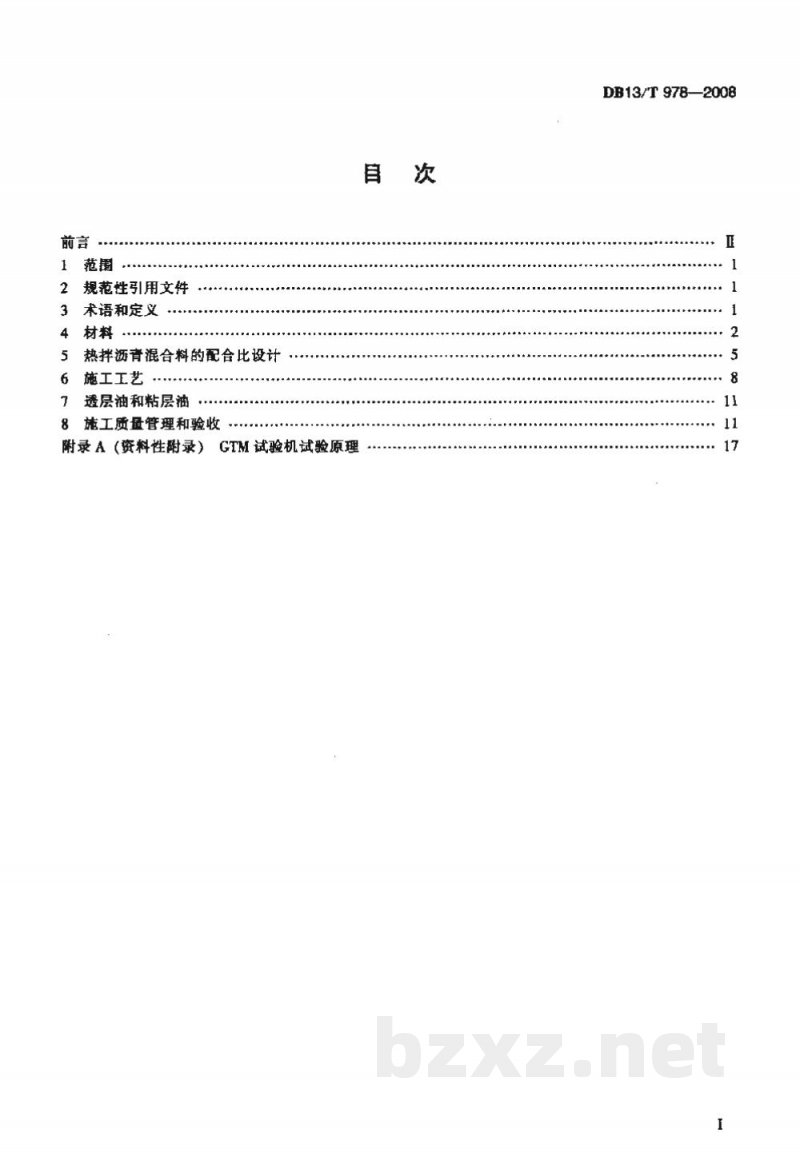

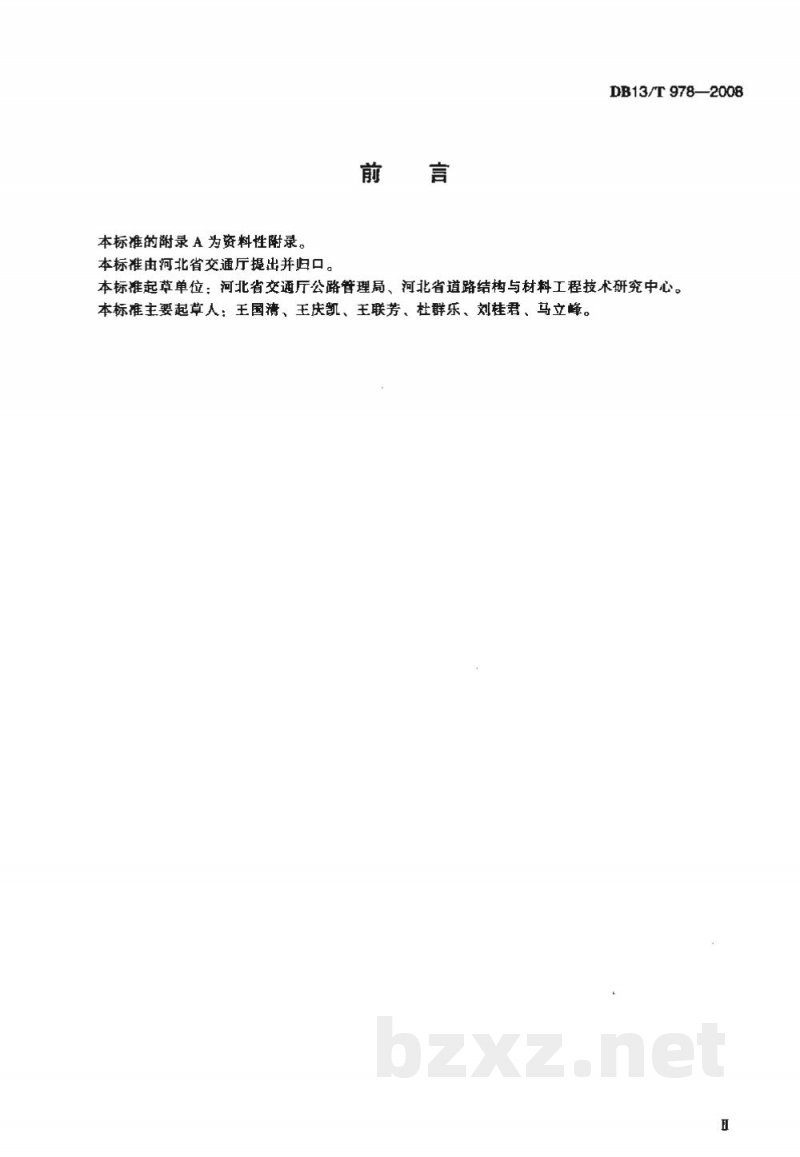

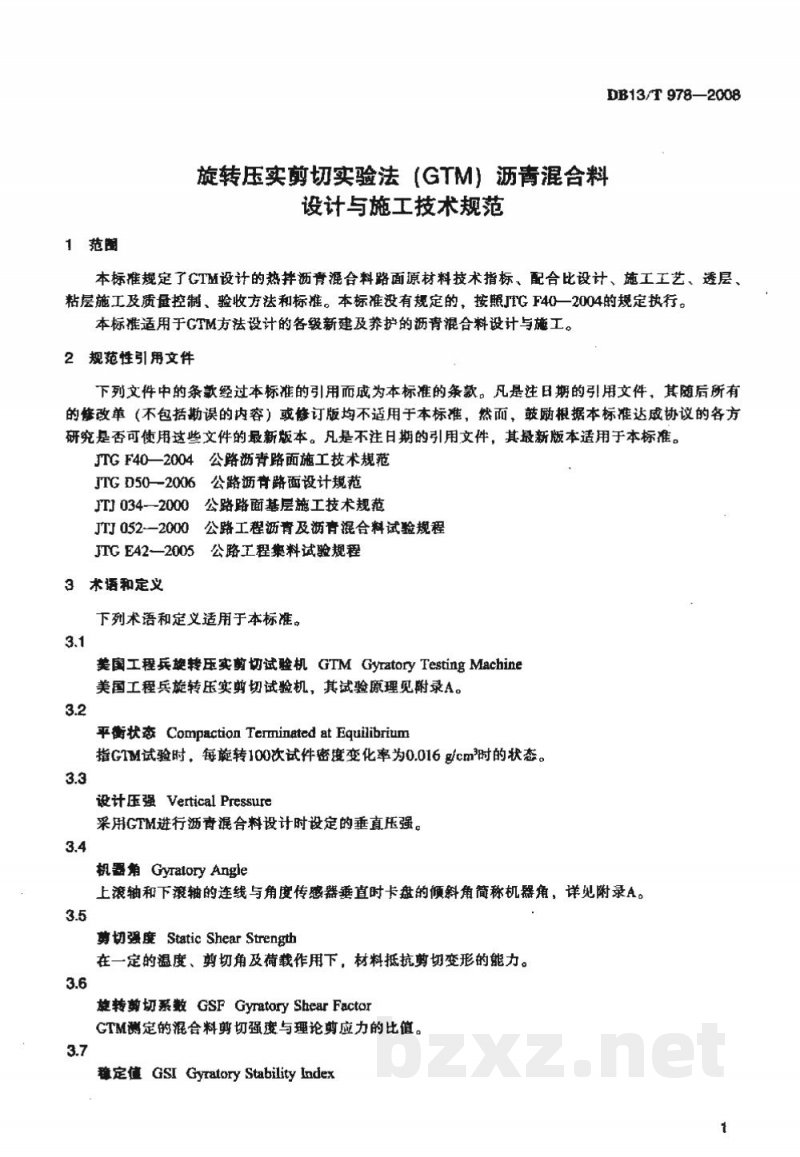

ICS91.080.40 P25 DB13 河北省·地 方标准 DB13/T978—2008 旋转压实剪切实验法（GTM）沥青混合料设计与施工技术规范 2008-05-19发布 河北省质技术监督局 2008-06-03实施 发布 前言 1 2 范围 规范性引用文件 术语和定义 3 材料 4 5 6 7 8 热拌沥青混合料的配合比设计 施工工艺 透层油和粘层油 施工质盘管理和验收 附录A（资料性附录） GTM试验机试验原理 自次 DB13/T978—2008 X 本标准的附录A为资料性附录 本标准由河北省交通厅提出并归口。前言 DB13/T9782008 本标准起草单位：河北省交通厅公路管理局、河北省道路结构与材料工程技术研究中心。本标准主要起草人：王国清、王庆凯、王联芳、杜群乐、刘桂君、马立峰。1范围 旋转压实剪切实验法（GTM）沥置混合料设计与施工技术规范 DB13/T978—2008 本标准规定了GTM设计的热拌沥青混合料路面源材料技术指标、配合比设计、施工工艺、透层、粘层施工及质昼控制、验收方法和标准。本标准没有规定的，按照JTGF40一2004的规定执行。本标准适用于GTM方法设计的各级新建及养护的沥青混合料设计与施工。2规范性引用文件 下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JTGF40—2004公路沥青路面施工技术规范JTGD502006公路沥青路面设计规范JTJ034—2000公路路面基层施工技术规范JTJ052-2000 公路工程沥青及沥青混合料试验规程JTGEA2-—2005 3术语和定义 公路工程集料试验规程 下列术语和定义适用于本标准。3.1 美国工程兵旋转压实剪切试验机GTMGyratoryTestingMachine美国工程兵旋转压实剪切试验机，其试验原理见附录A。3.2 平衡状态 Compaction Terminated atEquilibrium指GTM试验时，每转100次试件密度变化率为0.016g/cm附的状态。3.3 设计压强Vertical Pressure 采用GTM进行沥青混合料设计时设定的垂直压强。3.4 机器角GyratoryAngle 上滚轴和下滚轴的连线与角度传感器垂直时卡盘的倾斜角简称机器角，详见附录A。3.5 剪切强度Static ShearStrength在一定的温度、剪切角及荷载作用下，材料抵抗剪切变形的能力。3.6 旋转剪切系数GSFGyratoryShearFactorCTM测定的混合料剪切强度与理论剪应力的比值。3.7 雅定值 GSIGyratoryStabilityIndexDB13/T978-200B 旋转稳定值混合料试验成型过程中，最大角应变与最小角应变的比值，表征材料是否出现塑性。3.8 旋转压实指数GCI GyratoryCornpactibilityIndex指进行GTM试验时，试件在30转与60转时密度的比值。表征材料容易压实的程度，可以作为确定碾压工艺的参考。 4材料 4.1一般规定 4.1.1沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格后方可使用，不得以供应商提供的检测报告或商检报告代替现场检测。4.1.2集料选择应进行认真的料源调查，确定料源尽可能就地取材。4.1.3高速公路沥青面层用粗集料必须经过专业机构进行石质鉴定的采石场生产或施工单位自行生产，其生产能力、破碎工艺、筛孔配置应经监理认可。4.1.4集料粒径规格以方孔筛为准。不同料源、品种、规格的集料不得混杂堆放。4.2粗集料 42.1根据设计压强选择粗集料。应选用坚硬、无风化、表面粗糙、洁净的石料。其技术指标应满足表1要求。对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。表1粗集料质量技术要求 技术要求 指 压碎值 洛杉矾磨耗值 表观相对密度 吸水率 与沥青粘附性 坚固性 针片状含量（混合料） 其中粒径大于9.5mm 其中粒径小于9.5mm 标 水洗法<0.075mm颗粒含量 软石含量 磨光值 单位 % % % % % % % % BPN 设计压强 >0.? MPa 23 20 >2.60 ≤0.7 MPa 25 25 2.50 0.3~2.0 ≥4级 5 ≤12 10 15 N0.5 42 ≥4级 5 15 12 M18 0.5 2 N42 试验方法 JIGEA2--2005 JTGE42-2005 JIGE42—2005 JTGE42-2005 JTJ052—2000 JTGE42-2005 JIGEA2—2005 JTGE42—2005 JIG E42-—2005 JTGE42--2005 注：高速公路、一级公路的中、下面层和二级及以下等级公路对磨耗值、磨光值指标可不作要求。T0316 T0317 T0304 T0304 T0616 T0314 T0312 TO310 T0320 T0321 4.2.2受条件限制采用酸性或中性石料作为粗集料时，为改善石料与沥青的粘附性及沥青混合料的水稳性、应握加2%的水泥或消石灰粉代替部分填料。4.2.3高速公路和一级公路上面层沥青混凝士中粗集料宜采用硬质石料。4.3细集料 4.3.1沥膏路面细集料可以采用机制砂、洁净的天然砂、石屑等。4.3.2高速公路利一级公路沥青混合料中细集料宜采用机制砂。当使用天然砂时，天然砂的用量不应2
