QJ 1630-1989锤上自由锻件机械加工余量与尺寸偏差

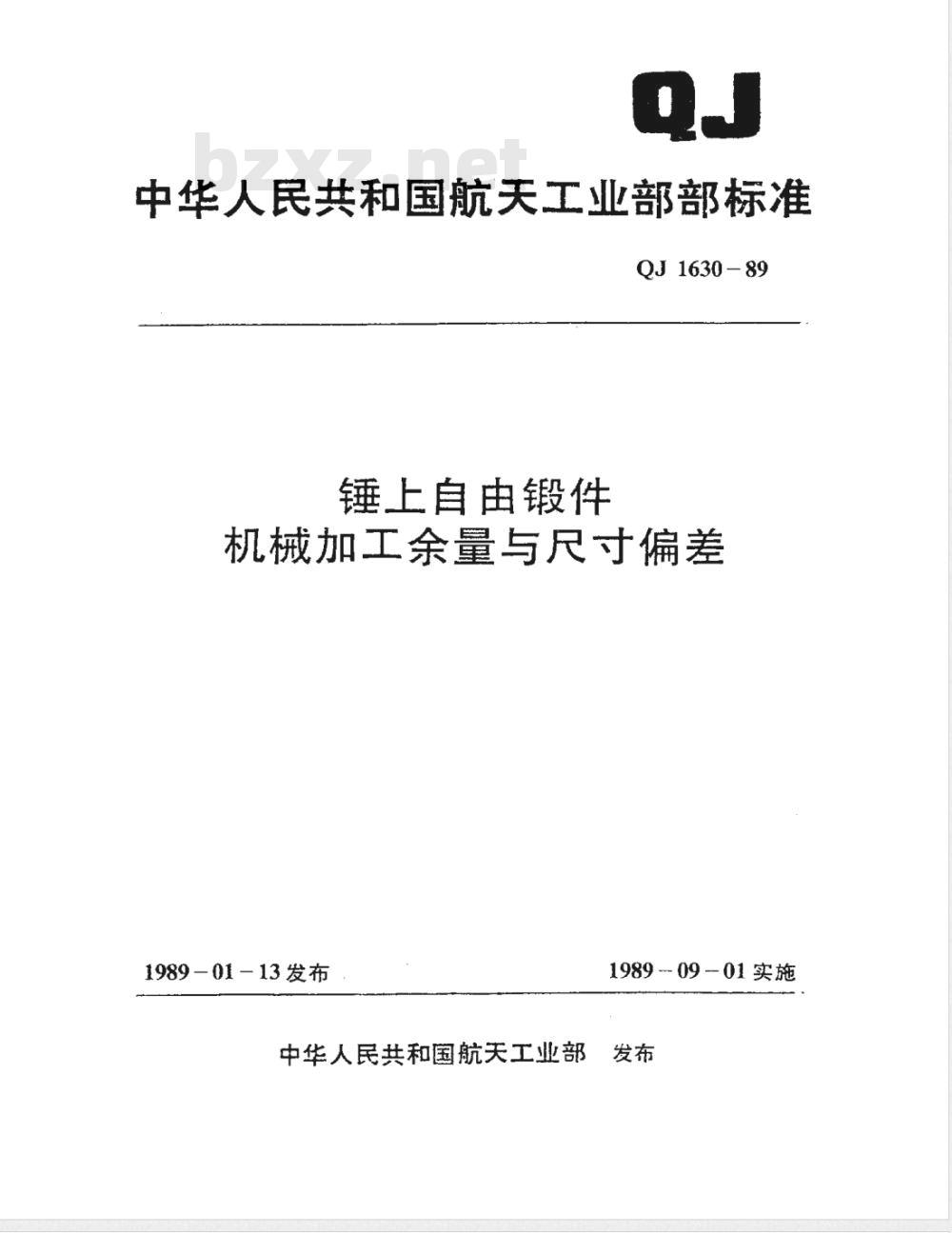

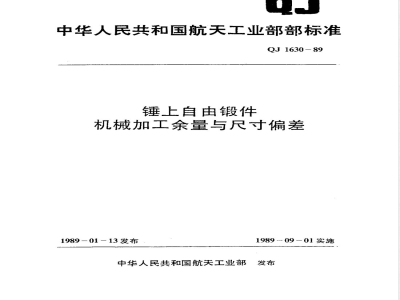

中华人民共和国航天工业部部标准QJ 1630-89
锤上自由锻件
机械加工余量与尺寸偏差
1989-01-13发布
198909-01实施
中华人民共和国航天工业部

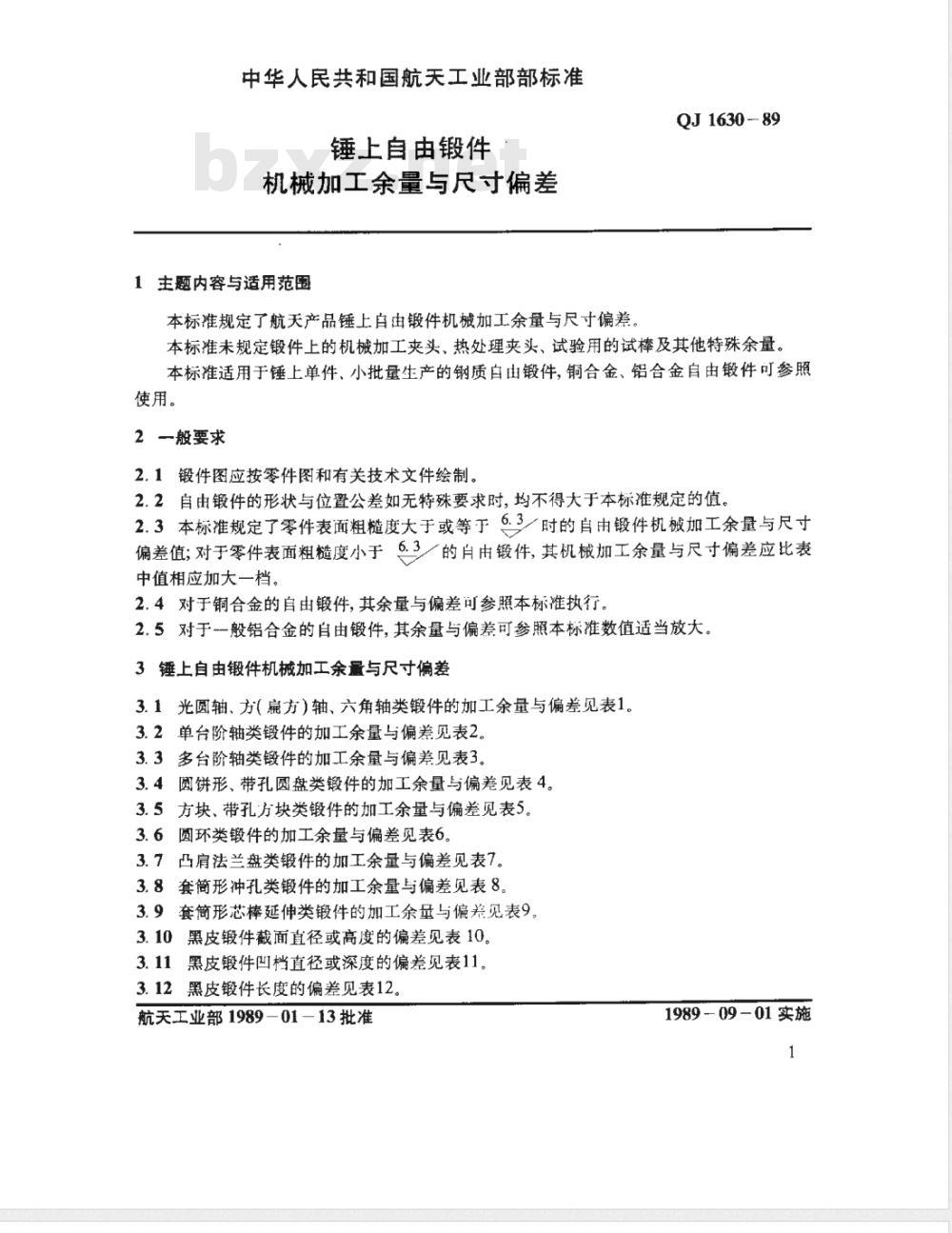

中华人民共和国航天工业部部标准锤上自由锻件
机械加工余量与尺寸偏差
1主题内容与适用范围
本标准规定了航天产品锤上自由锻件机械加工余量与尺寸偏差QJ1630-89
本标准未规定锻件上的机械加工夹头、热处理夹头、试验用的试棒及其他特殊余量。本标准适用于锤上单件、小批量生产的钢质白由锻件，铜合金、铝合金自由锻件可参照使用。
2一般要求
2.1锻件图应按零件图和有关技术文件绘制。2.2自由锻件的形状与位置公差如无特殊要求时，均不得大于本标准规定的值2.3本标准规定了零件表面粗糙度大于或等于6.3／时的自由锻件机械加工余量与尺寸63一的自由锻件，其机械加工余量与尺寸偏差应比表偏差值；对于零件表面粗糙度小于中值相应加大一档。
2.4对于铜合金的自由锻件，其余量与偏差可参照本标准执行。2.5对于-般铝合金的自由锻件，其余量与偏差可参照本标准数值适当放大。3锤上自由锻件机械加工余量与尺寸偏差3.1光圆轴、方(扁方）轴、六角轴类锻件的加工余量与偏差见表1。3.2单台阶轴类锻件的加工余量与偏差见表2。3.3多台阶轴类锻件的加工余量与偏差见表3。3.4圆饼形、带孔圆盘类锻件的加工余量与偏差见表4。3.5方块、带孔方块类锻件的加工余量与偏差见表5。3.6圆环类锻件的加工余量与偏差见表6.3.7凸肩法兰盘类锻件的加工余量与偏差见表7。3.8套简形冲孔类锻件的加工余量与偏差见表83.9套筒形芯棒延伸类锻件的加工余量与偏差见表93.10黑皮锻件截面直径或高度的偏差见表10。3.11黑皮锻件凹档直径或深度的偏差见表11。3.12黑皮锻件长度的偏差见表12航天工业部1989-01一13批准
1989-09-01实施

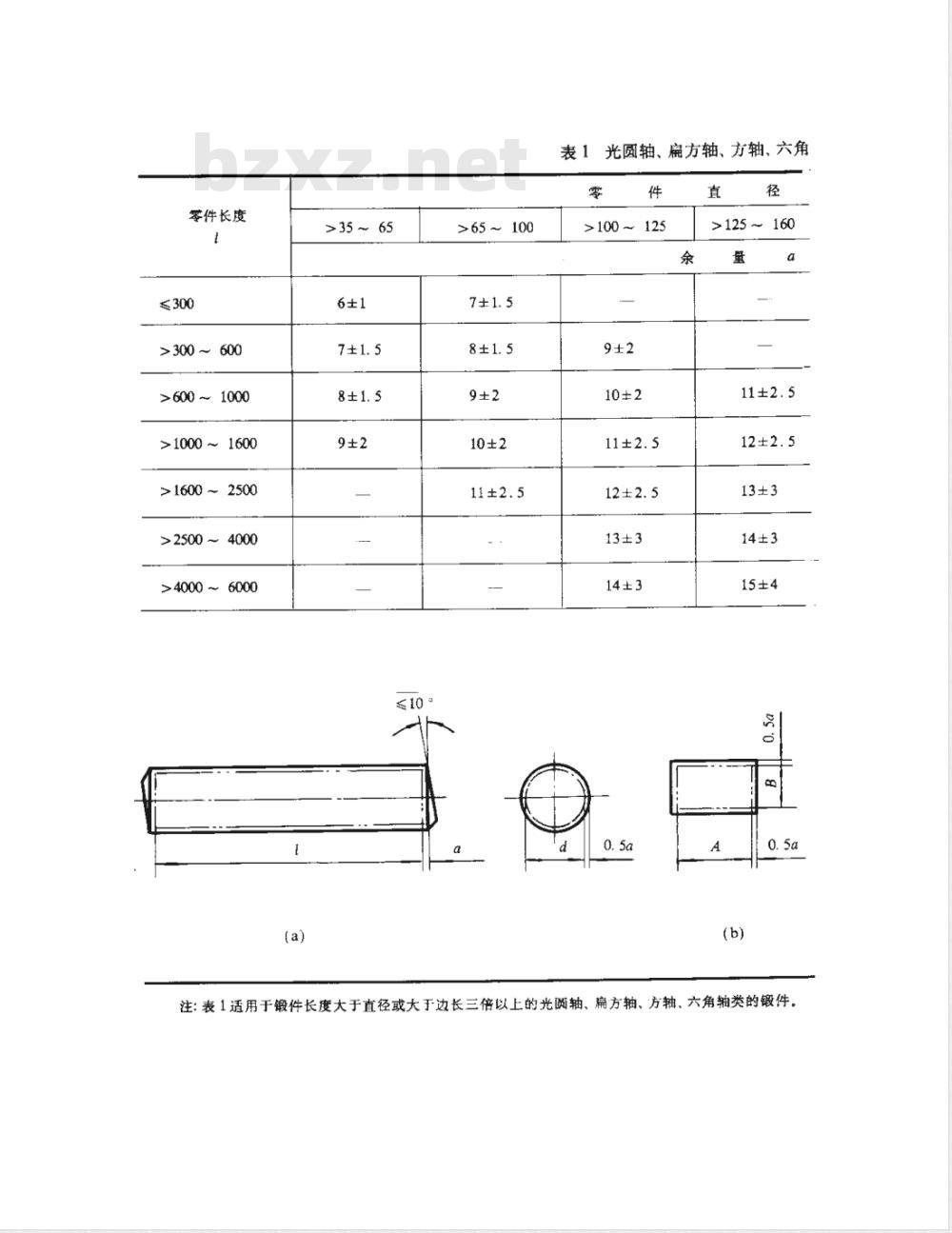

零件长度
>300 ～ 600
>600～1000
>1000～1600
>1600～2500
>2500～4000
>4000～6000
>35 ～ 65
>65 ～ 100
表1光圆轴、扁方轴、方轴、六角零
>100 ～

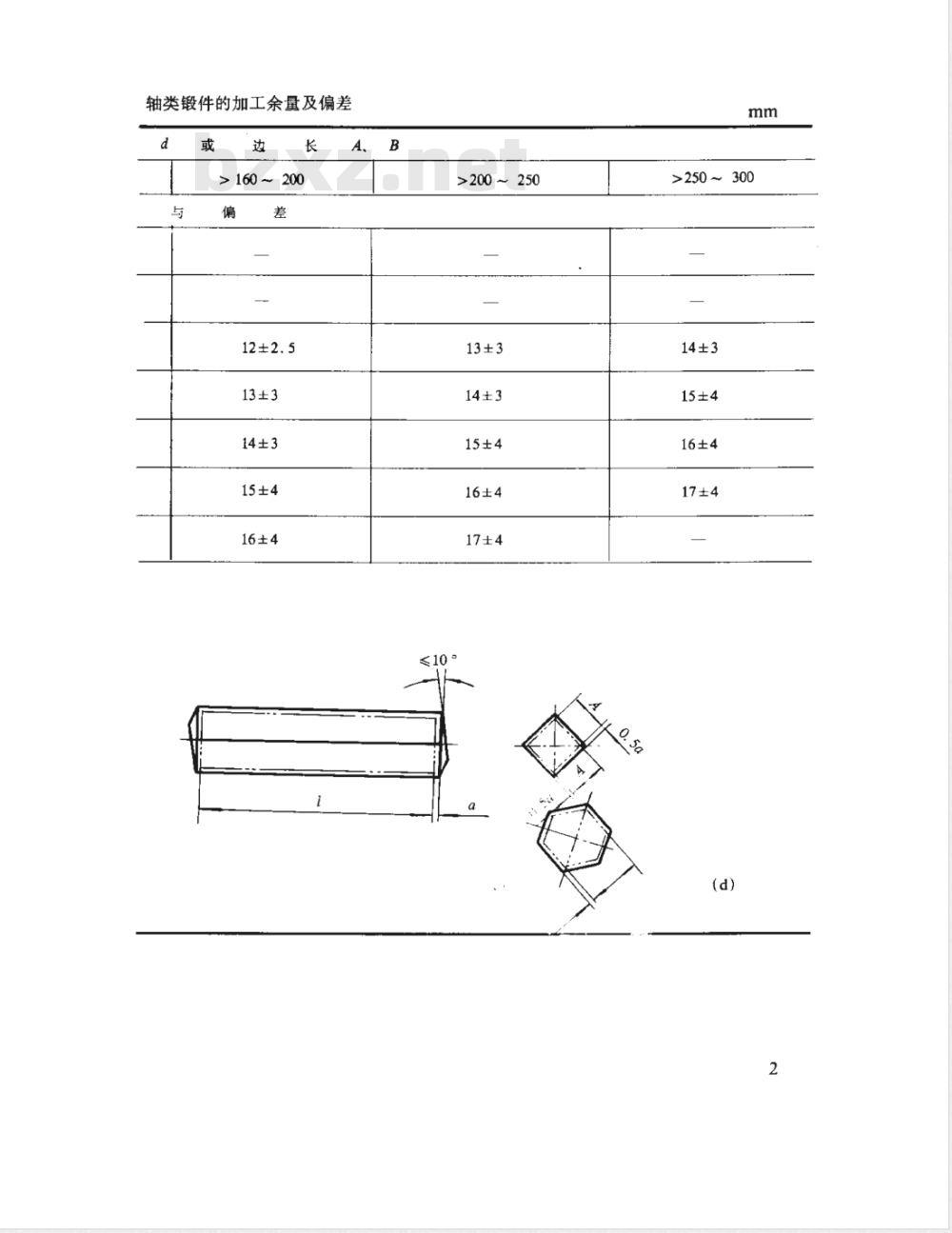

注：表1适用于锻件长度大于直径或大于边长三倍以上的光轴、扁方轴、方轴、六角轴类的锻件。轴类锻件的加工余量及偏差
> 160 ~～ 200
>200～250
>250～300

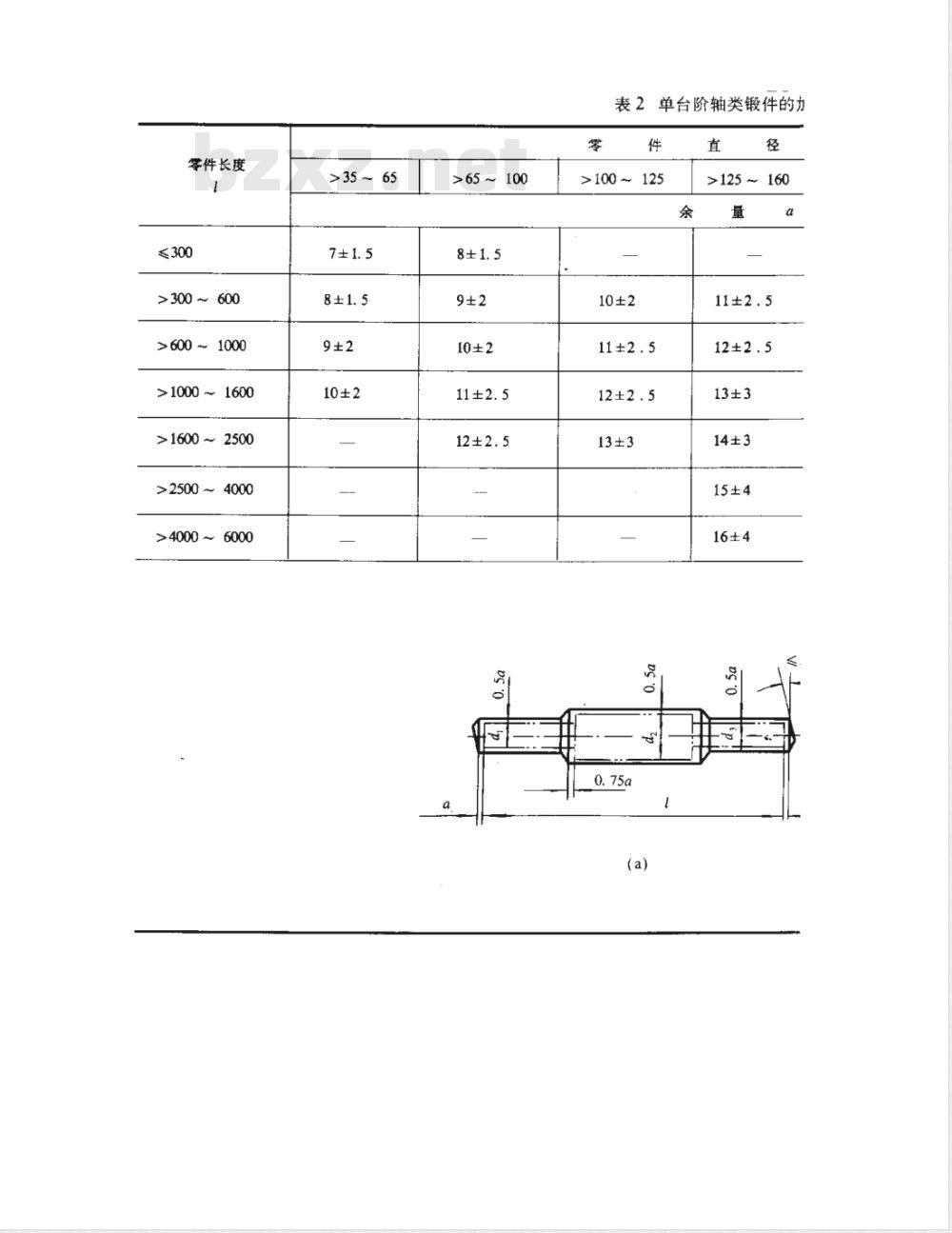

零件长度
>300 ~ 600
>600~1000
>1000 ~ 1600
>1600 ~～ 2500
>25004000
>4000 ~ 6000
>35 ~ 65
>65 ～ 100
表2单台阶轴类锻件的力
>100 125
>125 ~～ 160
口工余量及偏差
di、dz、d,
>160~200
≤10°
>200 ～ 250
>250～300
件长度
>300 ~ 600
>6001000
>1000 ~1600
>1600 ~ 2500
>2500 ~ 4000
>4000 ~ 6000
>35 ~ 65
>65 ~～ 80
表3多台阶轴类锻件
>80～100
注：当相邻两台阶直径之比，大于2.5倍时，则应将其小直径一段的余量增加30%，4
>100~～
的加工余量与偏差
d,、dz、d,、d.、
>125～160
>160~200
>200～250
>250～320
零件高度
>50 ～ 100
>100 ~～ 160
>160～250
>250 ～ 320
≤100
>100～150
>150～ 200
表4圆饼形、带孔圆盘
> 200 ～ 250
11±2.510±2
11±2.5|13±3
注：本标准适用于零件尺寸符合0.1d≤h≤d、D≤0.3d的带孔圆盘自由锻件。类锻件的加工余量与偏差
0~～320
>320 ～ 400
[14±3
>400～ 500
>500~ 650
>650～800
零件高度
>50 ~～
>100～
>160~2
>250～320
>100～150
表5方块、带孔方块类锻
零件截面
>150～
>200 ～ 250
11±2.510±2
12±2.511±2.513±3
12±2.5/14±3
