QJ 1113-1987复合固体推进剂性能测试用试样

中华人民共和国航天工业部部标准QJ1113—87
复合固体推进剂性能测试用试样1987-01—22发布
1987--07—01实施
中华人民共和国航天工业部

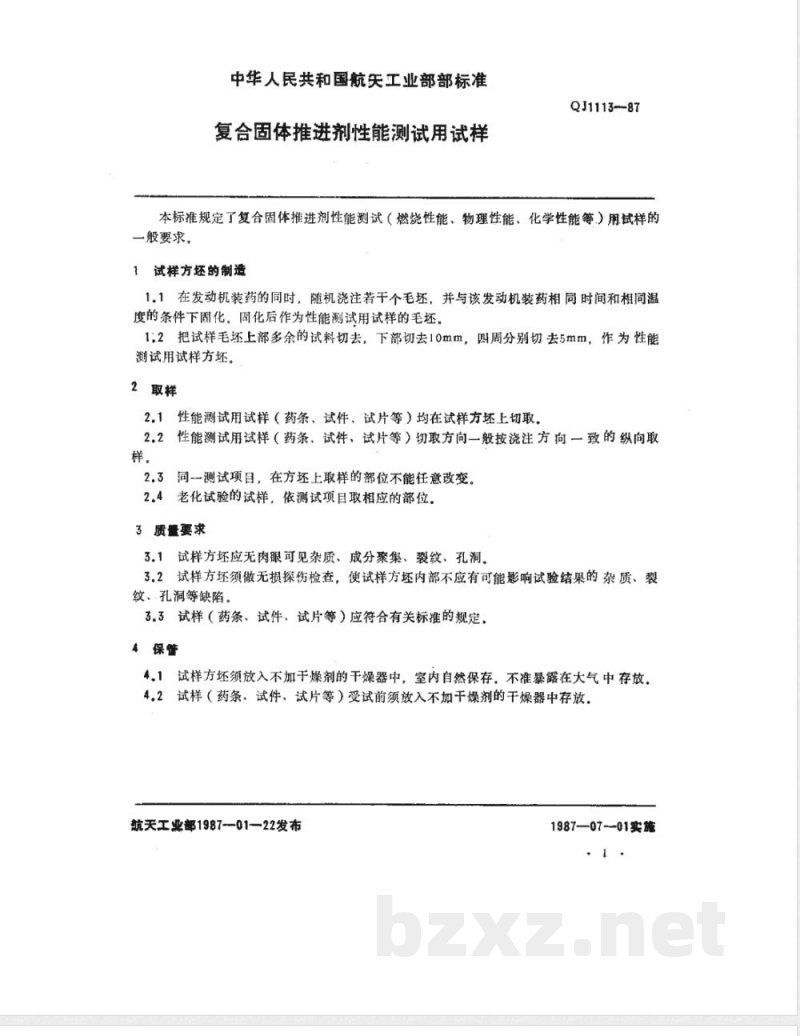

中华人民共和国航天工业部部标准复合固体推进剂性能测试用试样QJ1113--87
本标准规定了复合固体推进剂性能测试（燃烧性能、物理性能、化学性能等.）用试样的一般要求。
1试样方坏的制造
1.1在发动机装药的同时，随机浇注若干个毛坏，并与该发动机装药相同时间和相同温度的条件下固化。固化后作为性能测试用试样的毛坏。1:2把试样毛环上部多余的试料切去，下部切去10mm，四周分别切去5mm，作为性能测试用试样方坏。
2取样
2.1性能测试用试样（药条、试件、试片等）均在试样方坏上切取。2.2性能测试用试样（药条、试件，试片等）切取方向一般按浇注方向一致的纵向取样。
2.3同一测试项目，在方坏上取样的部位不能任意改变。2.4老化试验的试样，依测试项目取相应的部位。3质量要求
3.1试样方坏应无肉眼可见杂质、成分聚集、裂纹、孔洞。3.2试样方坏须做无损探伤检查，使试样方内部不应有可能影响试验结果的杂质、裂纹、孔洞等缺陷。
3.3试样（药条、试件、试片等）应符合有关标推的规定。车保管
4.1试样方坏须放入不加于燥剂的干燥器中，室内自然保存。不准暴露在大气中存放。4。2试样（药条、试件、试片等）受试前须放入不加干燥剂的干燥器中存放，筑天工业部1987-01—22发布
1987—07--01实施

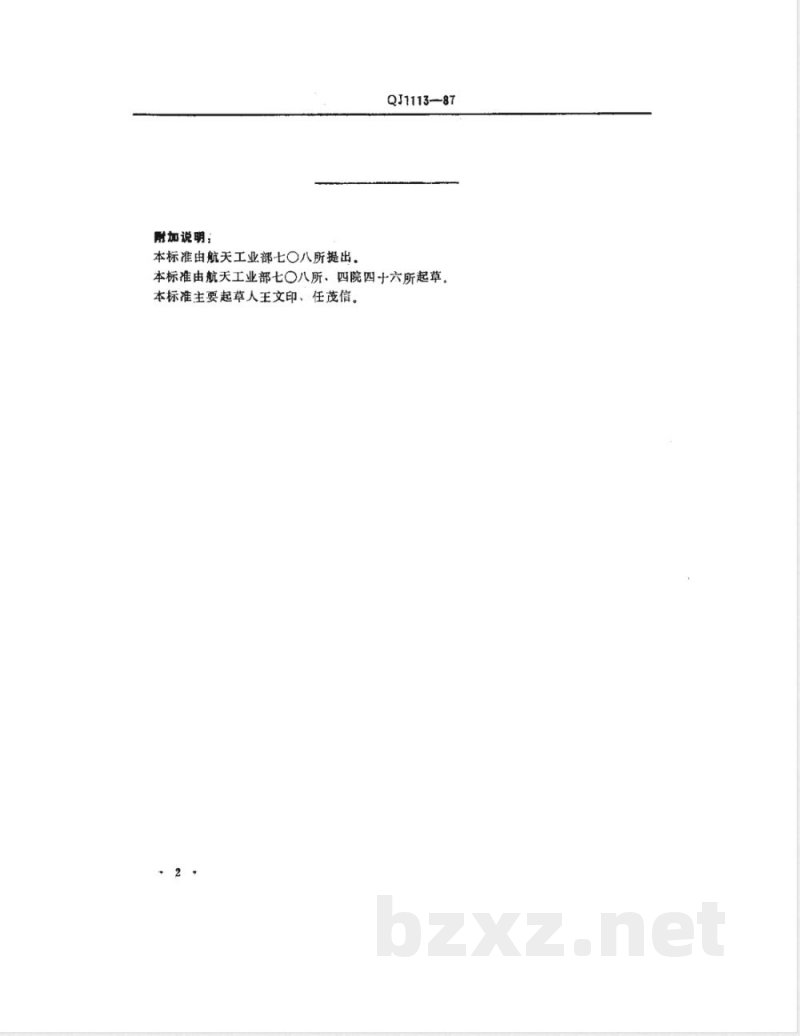

耐加说明：
本标准由航天工业部七〇八所提出。QJ111387
本标准由航天工业部七○八所，四院四十六所起草。本标准主要起草人王文印、任茂信。
