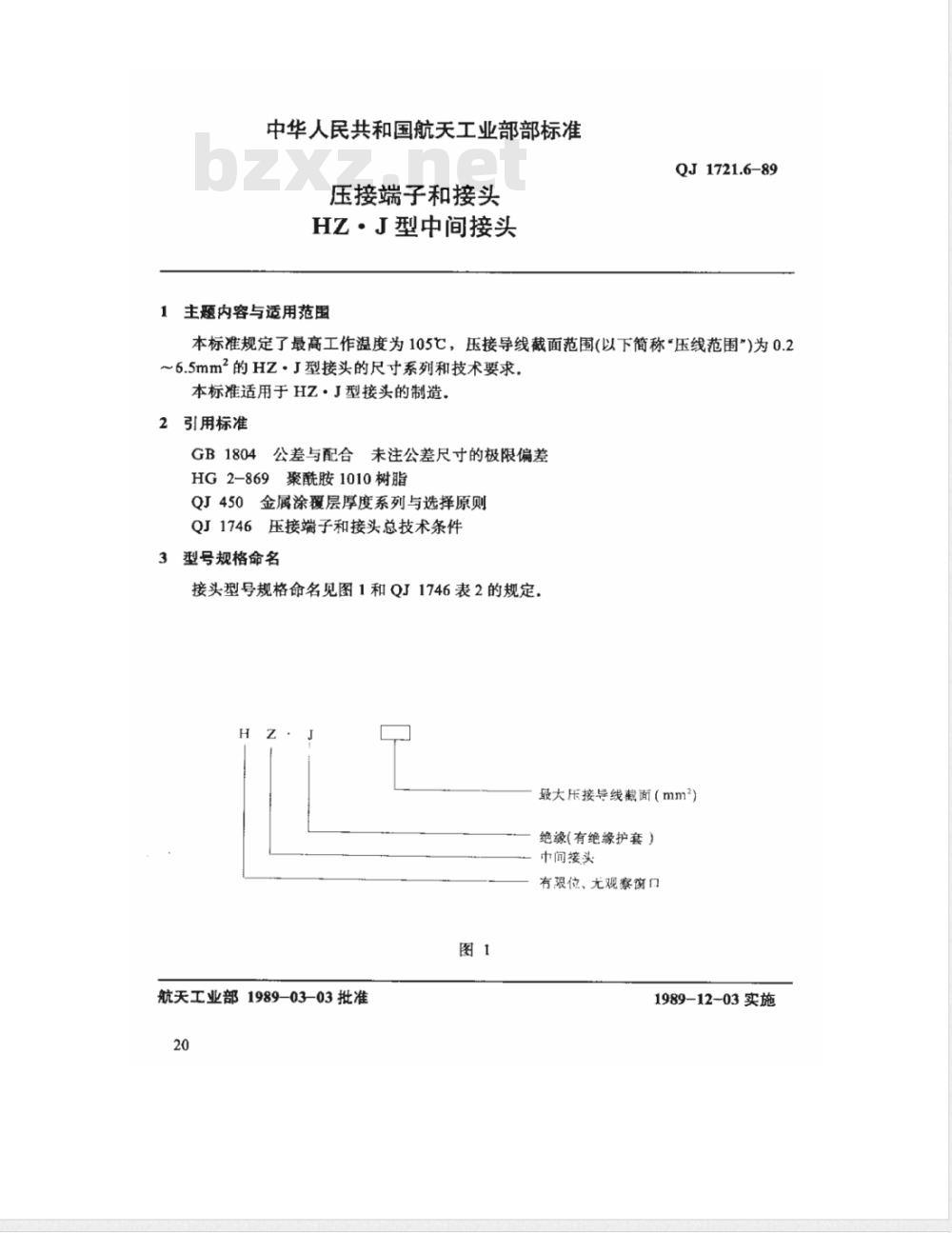

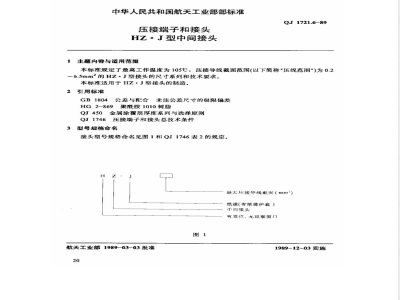

中华人民共和国航天工业部部标准压接端子和接头
HZ·J型中间接头
1主题内容与适用范围
QJ 1721.6-89
本标准规定了最高工作温度为105℃，压接导线截面范围（以下简称“压线范围\)为0.2～6.5mm2的HZ·J型接头的尺寸系列和技术要求。本标准适用于HZ·J型接头的制造2引用标准bzxz.net
GB1804公差与配合未注公差尺寸的极限偏差HG2-869聚酰胺1010树脂
QJ450金属涂覆层厚度系列与选择原则QJ1746压接端子和接头总技术条件3型号规格命名
接头型号规格命名见图1和QJ1746表2的规定，最大压接导线截面（mm2）
绝缘(有绝缘护套）
中间接头
有限位、尤观察穷门
航天工业部1989-03-03批准
1989-12-03实施

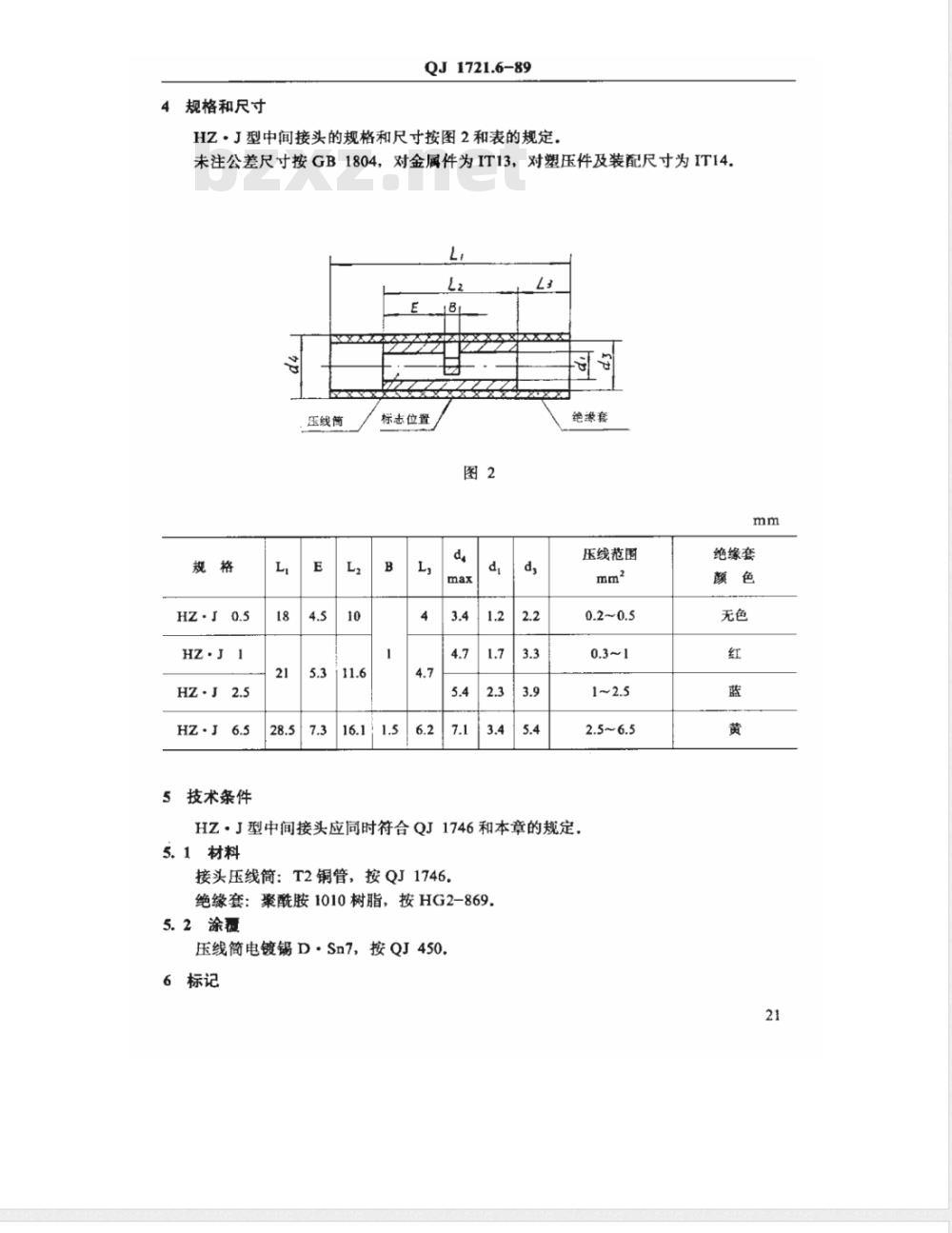

4规格和尺寸
QJ 1721.6-89
HZ·J型中间接头的规格和尺寸按图2和表的规定，未注公差尺寸按GB1804，对金属件为IT13，对塑压件及装配尺寸为IT14.L
压线簡
5技术条件
标志位置
绝源套
压线范围
HZ·J型中间接头应同时符合QJ1746和本章的规定，5.1材料
接头压线筒：T2铜管，按QJ1746。绝缘套：聚酰胺1010树脂，按HG2-869，5.2涂覆
压线简电镀锡D·Sn7，按QJ450.6标记
绝缘套
QJ1721.6-89

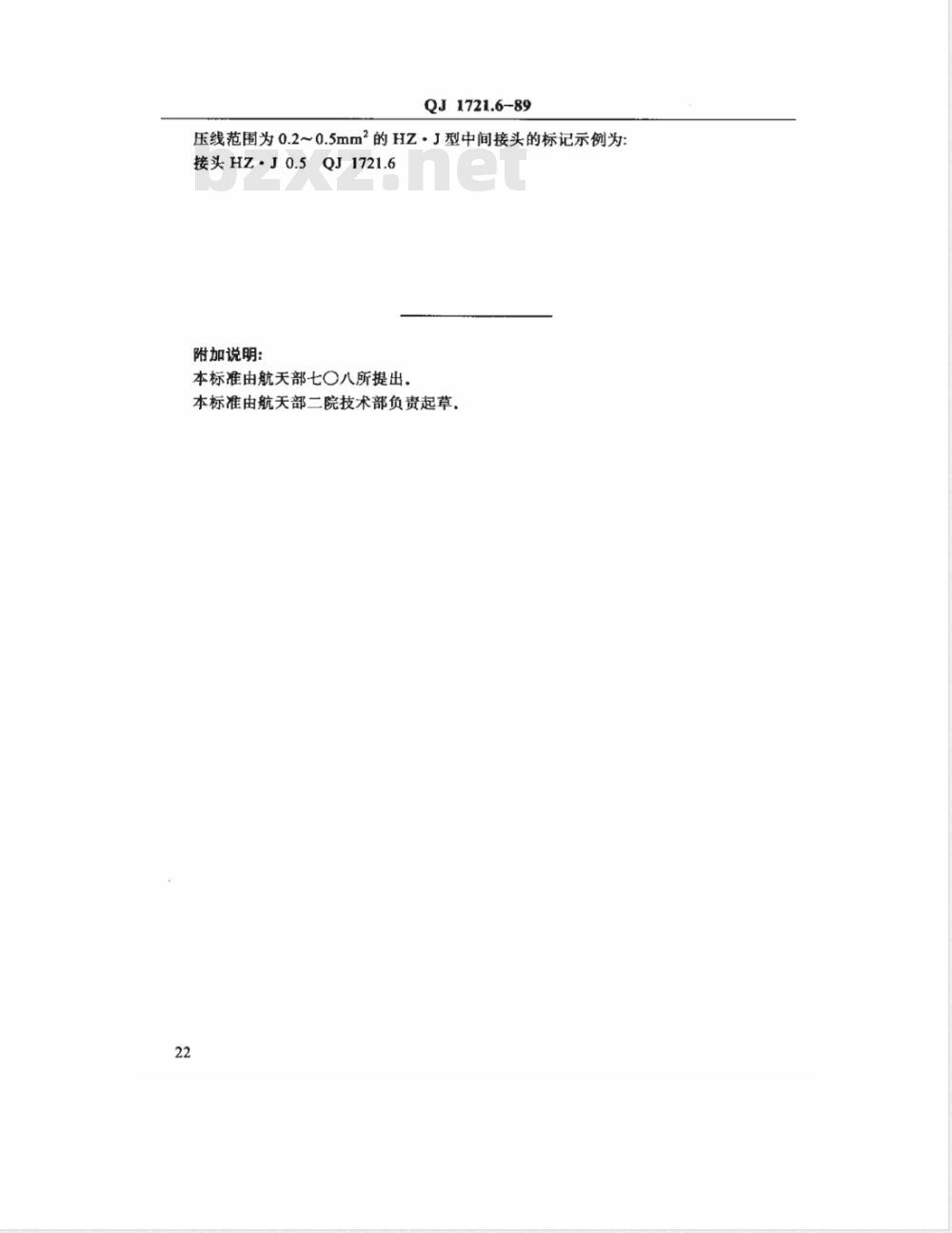

压线范围为0.2~0.5mm2的HZ·J型中间接头的标记示例为：接头HZ·J0.5QJ1721.6
附加说明：
本标准由航天部七○八所提出。本标准由航天部二院技术部负责起草，22
