QJ 1871-1990铁水过滤网使用规范

中华人民共和国航空航天工业部航天工业标准QJ1871-90
铁水过滤网使用规范
1990-01-20发布
1990-11-01实施
中华人民共和国航空航天工业部发布
中华人民共和国航空航天工业部航天工业标准铁水过滤网使用规范
主题内容与适用范围
QJ1871-90
本标准规定了对铁水过滤网（以下简称过滤网）尺寸的选择、过滤网在浇注系统中的安放、注系统的让算以及浇注工艺参数本标准适用于注铸铁件时，采用过滤网对铁水进行型内过滤净化。其它介金采用过滤网进行型内过滤净化时，叫参照使用。2
引用标准
QJ999铁水过滤网技术条件
一般要求
本标准中规定使用的过滤网应符合QJ999的要求。使用过滤网进行型内过滤净化的铁水，浇注前的净化处理工艺不应取消，以防止过多的渣堵塞过滤网网孔。

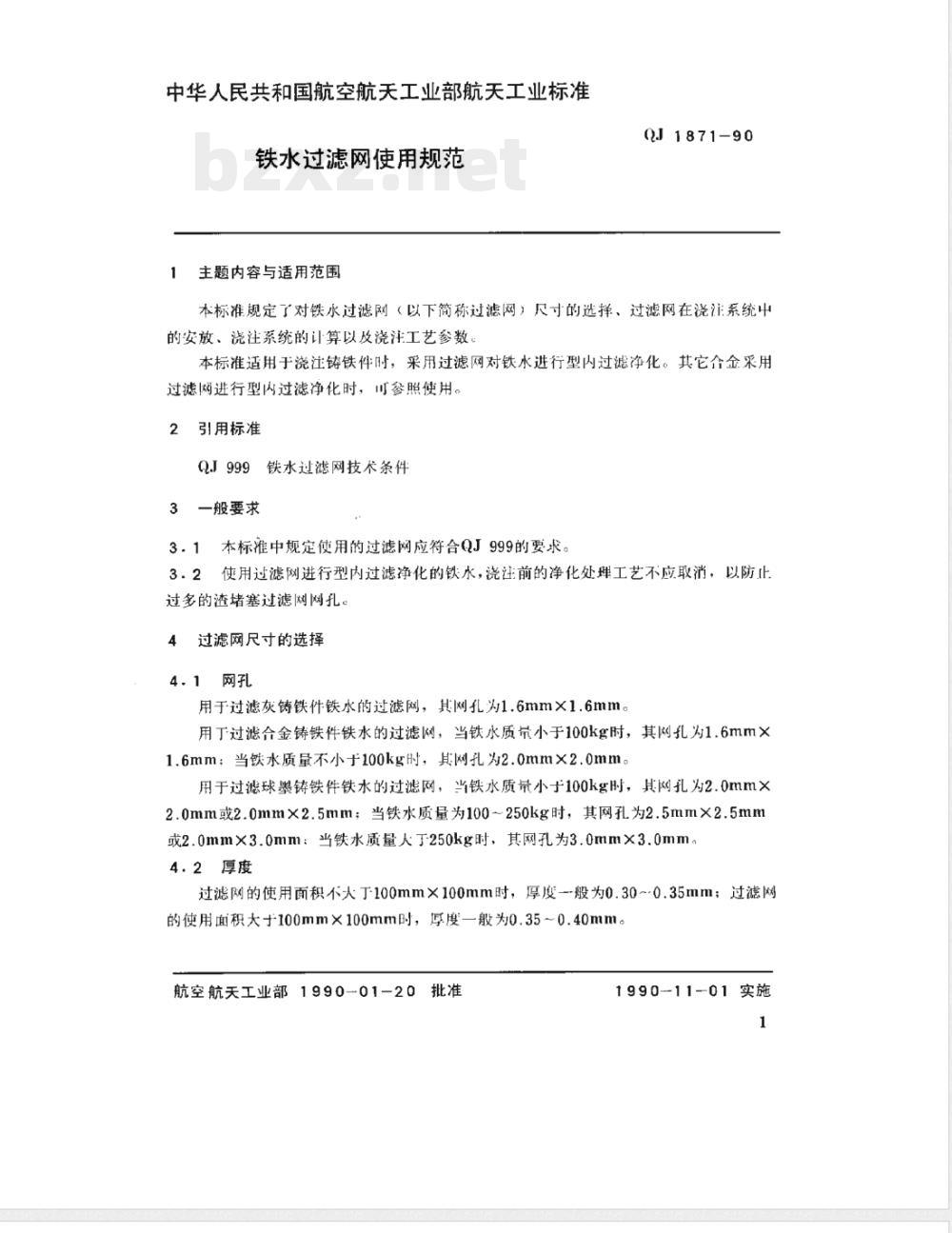

过滤网尺寸的选择
用于过滤灰铸铁件铁水的过滤网，其网孔为1.6mm×1.6mm。用丁过滤合金铸铁件铁水的过滤网，当铁水质小于100kg时，其网孔为1.6mm×1.6mm：当铁水质量不小于100kg时，其网孔为2.0mm×2.0mm。用于过滤球墨铸铁件铁水的过滤网，当铁水质量小于100kg时，其网孔为2.0mm×2.0mm或2.0mm×2.5mm；当铁水质量为100~250kg时，其网孔为2.5mm×2.5mm或2.0mm×3.0mm：当铁水质量人于250kg时，其网孔为3.0mm×3.0mm。4.2厚度
过滤网的使用面积不大于100mm×100mm时，厚度一般为0.30~0.35mm；过滤网的使用面积大于100mm×100mm时，厚度一般为0.35~0.40mm。航空航天工业部1990-01-20批准1990-11-01实施
5过滤网在浇注系统中的安放
5.1安放原则
QJ1871-90
过滤网在浇注系统中的安放位置应根据铸件的质量及技术要求、浇注系统的形式以及工艺可行性确定。一般应遵循下列原则：a：防止大流量的金属液流直接冲击过滤网：b，铸型应有效地压住过滤网。铸型与过滤网的搭接宽度不得小于15mm：C：力求安放时操作方便以及获得最佳的过滤效果。5.2安放位置及适用范围

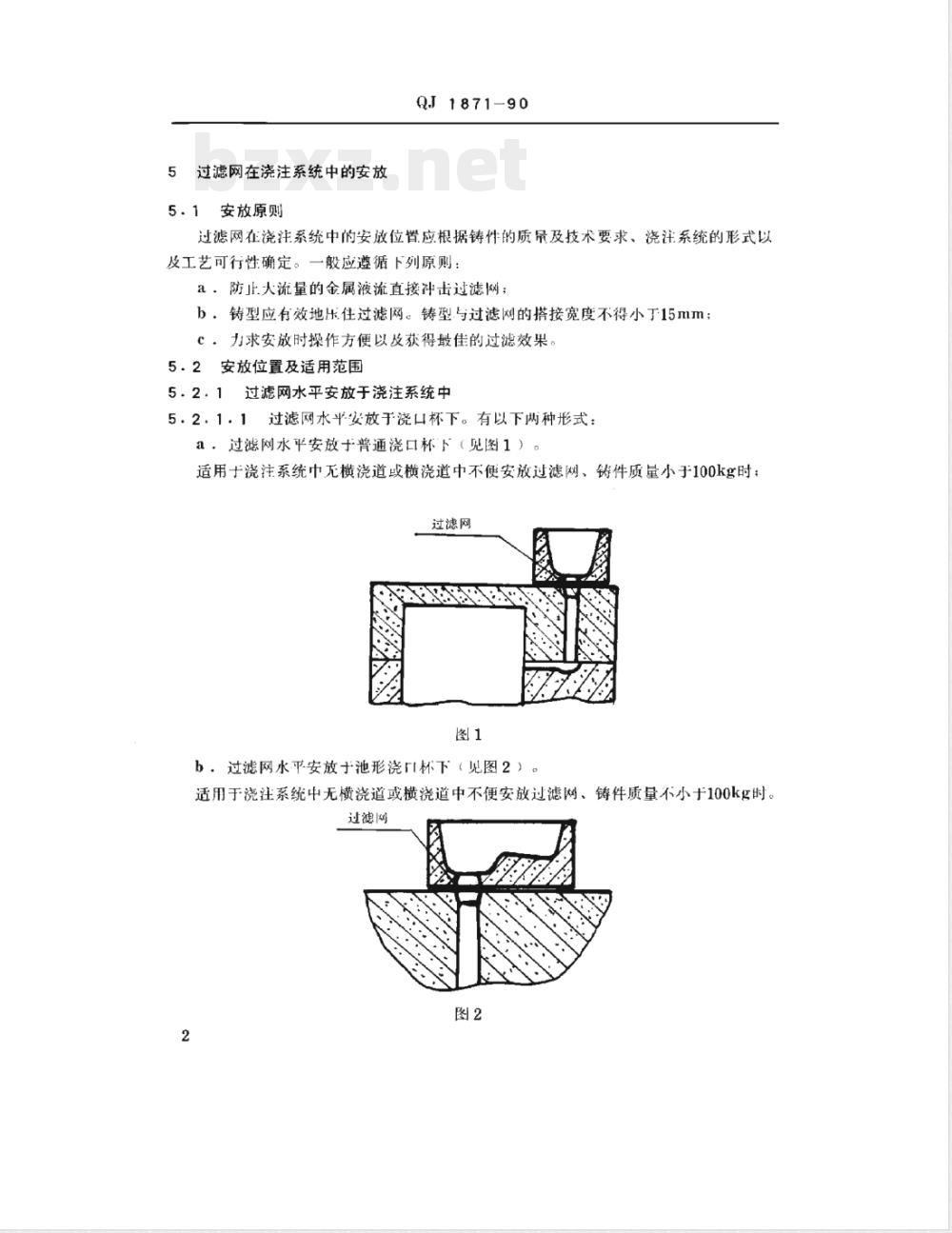

5.21过滤网水平安放于浇注系统中过滤网水平安放于浇口杯下。有以下两种形式：5.2.1.1
a，过滤网水平安放于普通浇口杯下（见图1）。适用于浇注系统巾无横浇道或横道中不便安放过滤网、锈件质量小于100玉时：过滤网
b，过滤网水平安放于池形杯下（见图2）适用于浇注系统中无横浇道或横浇道中不便安放过滤网、铸件质量不小十100kg时。过滤网
QJ1871-90
过滤网水平安放于直浇道下（见图3）适用于浇注系统中无横浇道或在浇注系统其它部位不便安放过滤网的各种铸件。过滤网
5.21.3过滤网水平安放于横浇道搭接处。有以下几种形式：a，金属液流白上而下通过过滤网（见图4）。适用于各种铸件：
b，金属液流自下而上通过过滤网（见图5）适用于各种铸件，尤其适用于技术要求高的厚壁铸件；过滤网
过滤网
C：过滤网与除渣结构（如集渣包）联合使用（见图6）适用于各种铸件，尤其适用于技术要求高的铸件。3
QJ187190
过滤网

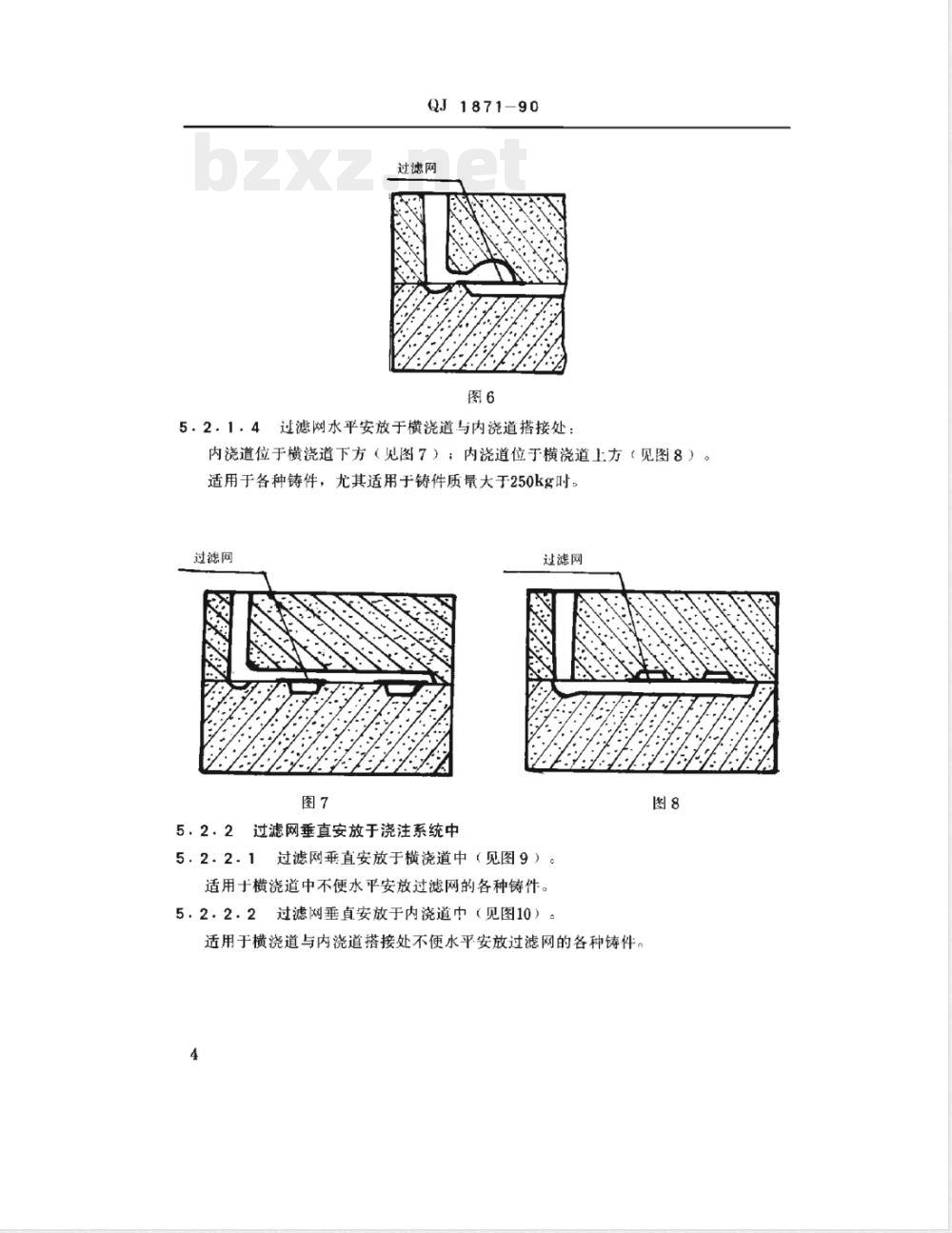

5.2：1，4过滤网水平安放于横浇道与内浇道措接处：内浇道位于横浇道下方（见图7）：内浇道位于横浇道上方（见图8）。适用于各种铸件，尤其适用于铸件质量大于250kg时：过滤网
5.2.2过滤网垂直安放于浇注系统中过滤网
过滤网乘直安放于横浇道中（见图9）5.2.2.1
适用于横浇道中不便水平安放过滤网的各种铸件。5.2.2.2过滤网垂直安放于内浇道中（见图10）适用于横浇道与内浇道搭接处不便水平安放过滤网的各种铸件。图9
过滤网的特殊安放
QJ1871-90
过滤网
5.3.1过滤网水平安放于浇注系统中5.3.1.1
过滤网
过滤网使用面积较大，金属液流白上而下通过过滤网时，川在过滤网的下面放置刚性骨架（见图11）
过滤网
剧性骨架
过滤网
横浇道搭接面积较大时，可安放砂心条（见图12、图13）砂芯条
过滤网
砂芯条
1871-90
过滤网垂直安放于浇注系统中
过滤网使用面积较人时，可将过滤网先尚定在砂芯中：（见图14），然后再将带过滤网的砂乘直安放于横浇道或内浇道中。砂恶
过滤网
浇注系统的计算
安放过滤网处浇注系统的截面积应大干不放过滤网处浇口系统载而积。其值按式6.1
1计算。
式中：S.
安放过滤网处浇注系统截面积，mm？：一不放过滤网处浇注系统截面积，mm2：一过滤效率，%。
过滤效率必按表1选取。
合金种类
灰铸铁
合金销铁
球游钠铁
30--40
25--30
QJ1871-90
在横浇道搭接处安放过滤网时，可采取将横浇道加宽或增加搭接长度的办法扩人截面积见图15）。
过滤网
浇注工艺参数
横浇道
不放过滤网处横浇道的究度：
安放过滤网处横浇道的宽度
一不放过滤网处横浇道的搭接长度：安放过滤网处横浇道的措接长度，安放过滤网后，浇注温度、浇注压头按表2的规定。表2
合金种类
灰铸铁
合金铸铁
球照铸铁
浇注温度
≥1350
过滤网
浇注压头
附加说明：
1871-90
本标准出航空航天部七○八所提出本标准哈尔滨1业大学铸造教研室起草。
