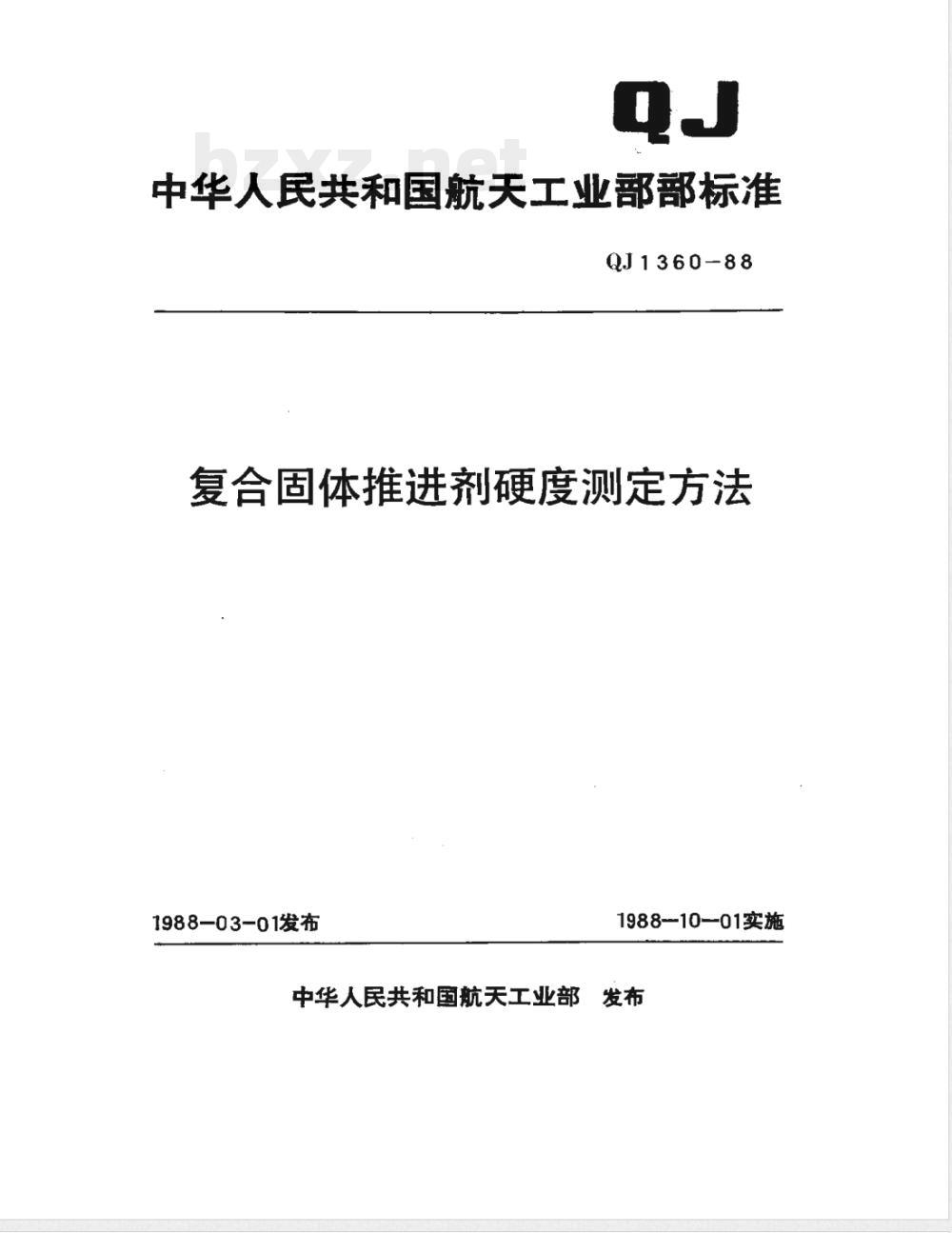

QJ 1360-1988复合固体推进剂硬度测定方法

中华人民共和国航天工业部部标准QJ1360-88
复合固体推进剂硬度测定方法
1988-03-01发布
1988-10-01实施

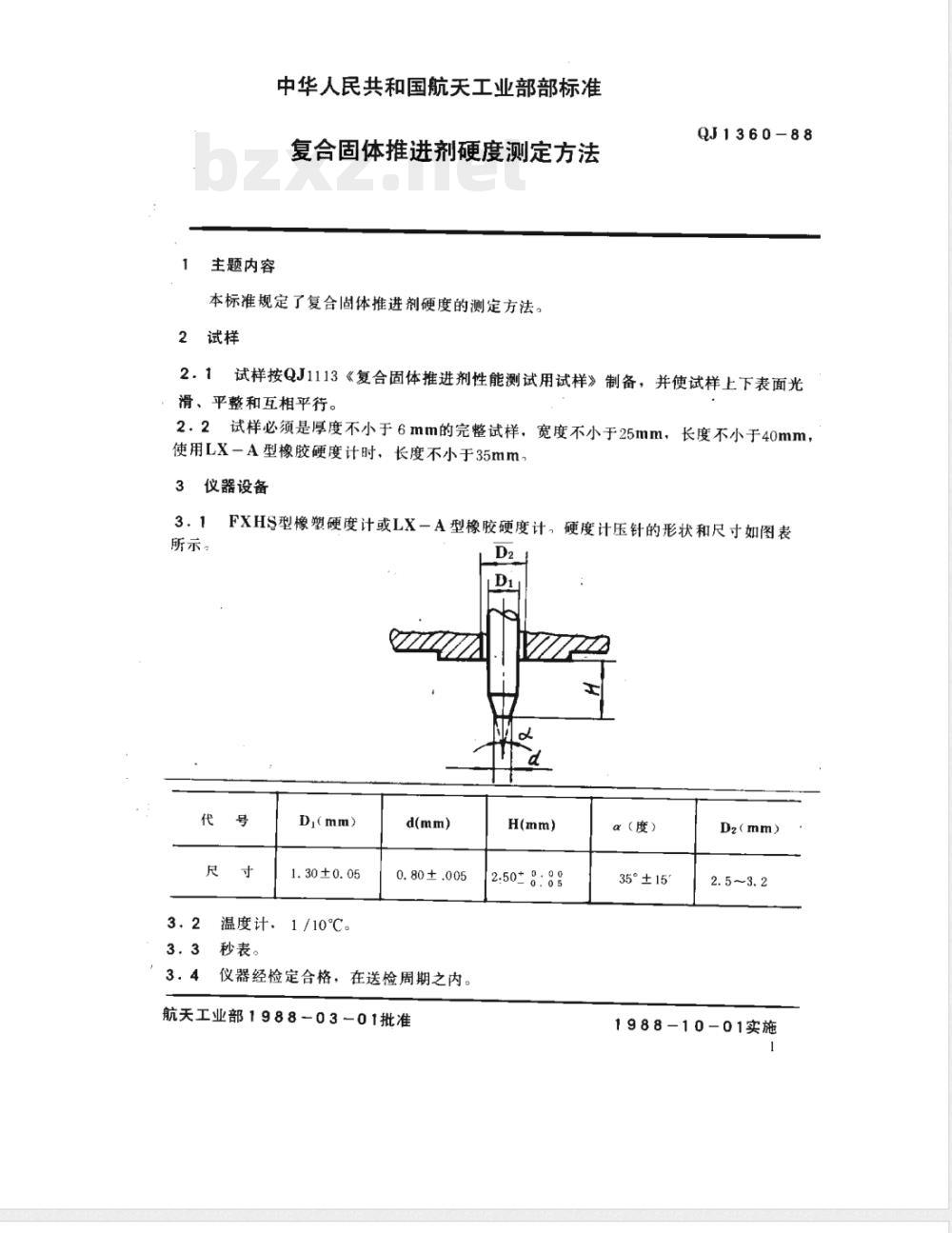

中华人民共和国航天工业部发布中华人民共和国航天工业部部标准复合固体推进剂硬度测定方法
主题内容
本标准规定了复合固体推进剂硬度的测定方法。2试样
QJ1360-88
2.1试样按QJ1113《复合固体推进剂性能测试用试样》制备，并使试样上下表面光滑、平整和互相平行。
2.2试样必须是厚度不小于6mm的完整试样，宽度不小于25mm，长度不小于40mm，使用LX-A型橡胶硬度计时、长度不小于35mm3
仪器设备
所示。
FXHS型橡塑硬度计或LX-A型橡胶硬度计。硬度计压针的形状和尺寸如图表D2
D,(mm)
1.30±0.05
温度计、1/10℃。
秒表。
0.80±.005
仪器经检定合格、在送检周期之内。航天工业部1988-03-01批准
2.50±8:88
α（度）
35°±15
Dz(mm)
1988-10-01实施

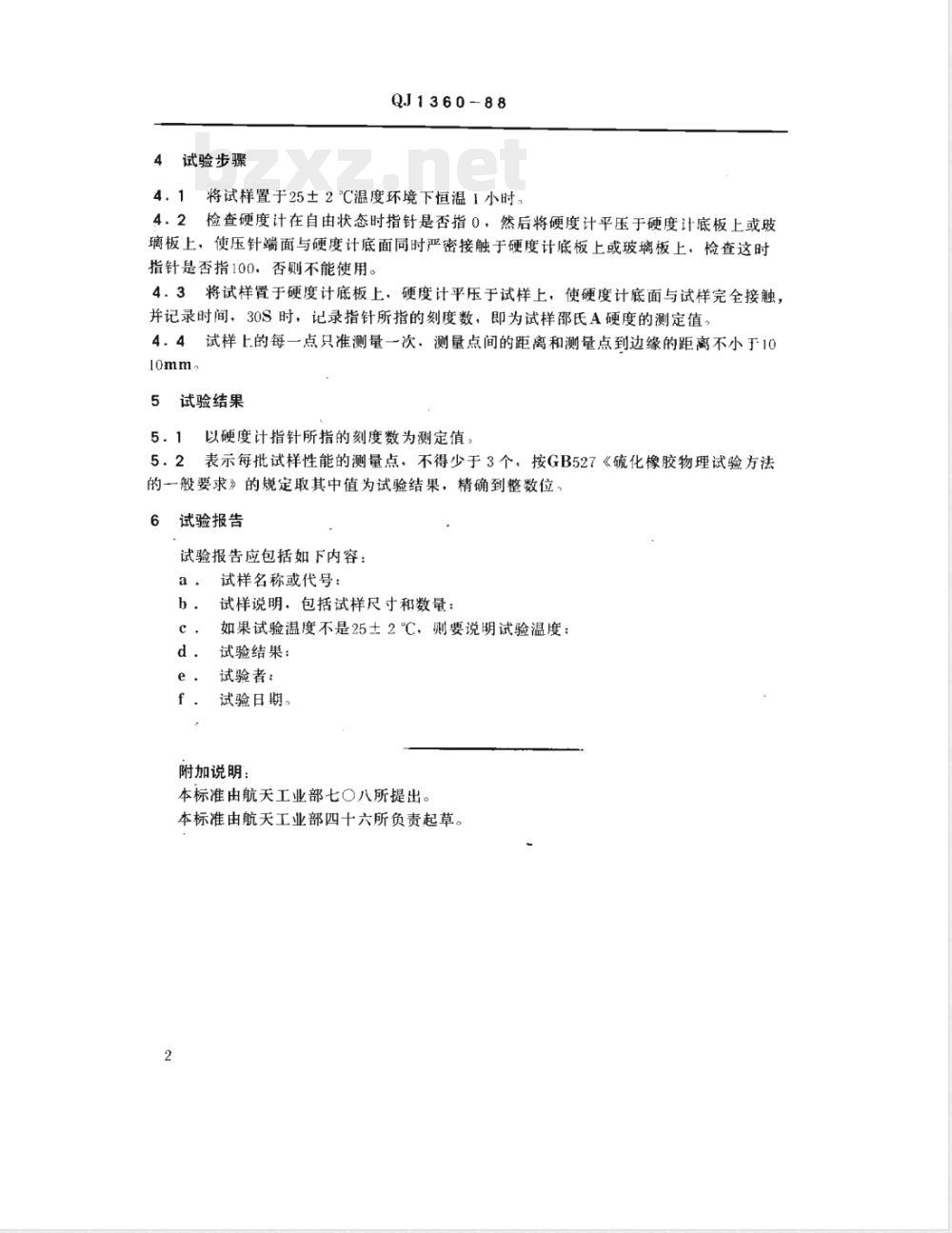

试验步骤
QJ1360-88
将试样置于25土2℃温度环境下恒温1小时。4.1
4.2检查硬度计在自由状态时指针是否指0，然后将硬度计平压于硬度计底板上或玻璃板上，使压针端面与硬度计底面同时严密接触于硬度计底板上或玻璃板上，检查这时指针是否指100.否则不能使用。4.3将试样置于硬度计底板上，硬度计平压于试样上，使硬度计底面与试样完全接触，并记录时间，30S时，记录指针所指的刻度数，即为试样部氏A硬度的测定值，4.4试样上的每一点只准测量一次，测量点间的距离和测量点到边缘的距离不小于1010mm
试验结果
以硬度计指针所指的刻度数为测定值：表示每批试样性能的测量点，不得少于3个，按GB527《硫化橡胶物理试验方法的一般要求》的规定取其中值为试验结果，精确到整数位，6
试验报告
试验报告应包括如下内容：
试样名称或代号：
试样说明，包括试样尺寸和数量：如果试验温度不是252℃，测要说明试验温度：试验结果：
试验者：
试验日期。
附加说明：
本标准由航天工业部七○八所提出。本标准由航天工业部四十六所负责起草。2
