基本信息
标准号：
QJ 367-1989
QJ 367-1989螺旋直柄机用铰刀 d>3～12
标准类别：航天工业行业标准(QJ)
实施日期：1987-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：333.11 KB
相关标签：
螺旋
机用
铰刀
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
中标分类号：航空、航天>>航空器与航天器制造用设备>>V91刀具
相关单位信息
标准简介
QJ 367-1989 螺旋直柄机用铰刀 d>3～12 QJ367-1989
📥 下载资源
免费下载解压密码 www.bzxz.net
🌀 夸克网盘
下载大小：333.11 KB · zip
前往下载 →
💡
点击"前往下载"跳转网盘，直接保存文件
遇到问题？
标准内容

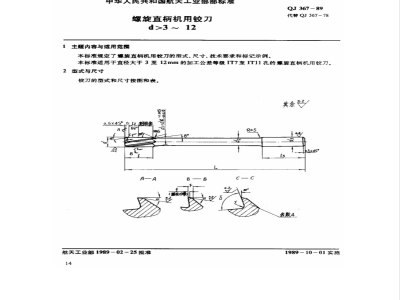

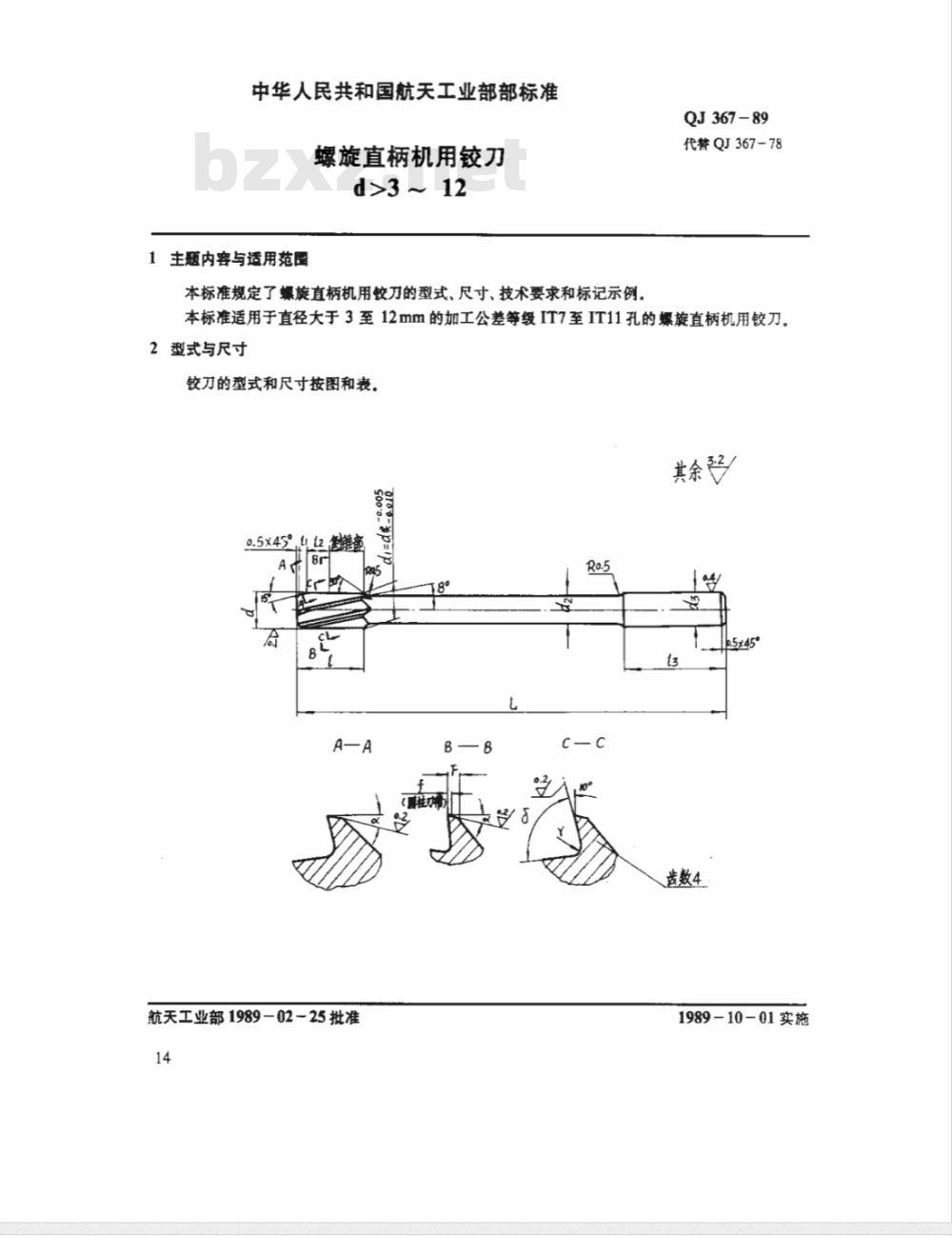

中华人民共和国航天工业部部标准螺旋直柄机用铰刀
d>3 ～ 12
1主题内容与适用范围
本标准规定了螺旋直柄机用饺刀的型式、尺寸、技术要求和标记示例，QJ367-89
代替QJ367-78
本标准适用于直径大于3至12mm的加工公差等级IT7至IT11孔的螺旋直柄机用铰刀。2型式与尺寸
铰力的型式和尺寸按图和表。
0.5×45%12维
夏性疗带）
航天工业部1989-02-25批准
其余学
齿数4
1989-10-01实施
推荐值
分级范围
3技术要求
3.1材料：W18Cr4V
QJ367-89
3.2硬度：工作部分HRC63~66,柄部HRC40～553.3铰刀的尺寸公差按QJ388《铰刀尺寸公差》，3.4其他要求按QJ389《铰刀技术条件》。4标记示例
d=10mm，加工H8级精度孔的螺旋直柄机用铰刀：螺旋铰刀10H8
附加说明：
QJ367-89
本标准由航天工业部七○八所提出，本标准由航天工业部三七厂负责起草，本标准主要起草人范必胜。
-0.0431.2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
