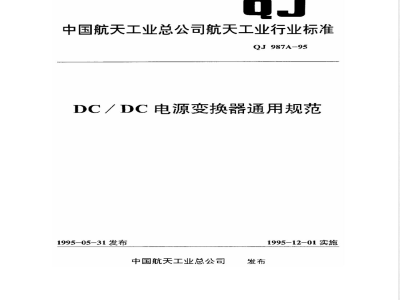

中国航天工业总公司航天工业行业标准QJ 987A-95
DC／DC电源变换器通用规范
1995-05-31发布
中国航天工业总公司
1995-12-01实施wwW.bzxz.Net
1范围
中国航天工业总公司航天工业行业标准DC／DC电源变换器通用规范
1.1主题内容
QJ987A-95
代替QJ987-86
本规范规定了DC／DC电源变换器（以下简称直流变换器）的要求、质量保证规定和交货准备。
1.2适用范围
本规范适用于导弹、运载火箭和卫星用直流变换器。2引用文件
GB191包装储运图示标志
GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GJB150.1军用设备环境试验方法总则GJB150.2军用设备环境试验方法低气压试验GJB150.3军用设备环境试验方法高温试验GJB150.4军用设备环境试验方法低温试验GJB150.5
GJB150.10
GJB150.11
GJB150.15
GJB150.16
GJB150.18
军用设备环境试验方法温度冲击试验军用设备环境试验方法
霉菌试验
军用设备环境试验方法
盐雾试验
军用设备环境试验方法
加速度试验
军用设备环境试验方法振动试验军用设备环境试验方法
冲击试验
军用设备和分系统电磁发射和敏感度要求星载和弹载设备和分系统(包括相应地面辅助设备）的要求（A2类）GJB152军用设备和分系统电磁发射和敏感度测量GJB1032电子产品环境应力筛选方法GJB／Z35元器件降额准则
中国航天工业总公司1995-05-31批准1995-12-01实施
QJ987A-95
航天电子电气产品安装通用技术条件QJ548
零件制造和机械装配通用技术要求QJ627
电子仪器包装箱
半导体集成电路筛选技术条件
半导体分立器件筛选技术条件
电解电容器筛选技术条件
产品公路运输模拟试验要求与方法QJ829A1
电源变换器电压、电流和频率系列QJ908
电子设备老炼技术条件
QJ1467
7电源变换器测试方法
QJ1474电子设备热设计规范
QJ2166电子设备可靠性鉴定和验收试验JTJ1公路工程技术标准
3要求
3.1相关详细规范
直流变换器应符合本规范的要求。若本规范的要求与相关详细规范的要求相抵触，则应以相关详细规范为准。
3.2合格鉴定
按本规范提交的直流变换器应是经鉴定合格或定型批准的产品：3.3设计
3.3.1设计应采用成熟技术，在应用新技术、新元器件和新材料时，应进行充分的论证和试验验证，设计中采用可靠性设计和电磁兼容性设计，3.3.2直流变换器所使用的文字资料及图样应符合有关标准的要求，要适合于批量生产，保证性能参数稳定。
3.3.3直流变换器的结构应注意散热和密封的设计，其热设计应符合QJ1474的要求。
3.4制造
3.4.1直流变换器中所用的主要原材料应在规定的优选目录及合格器材供应名单中择优选用，加工前应严格进行复验，合格后方可使用。3.4.2直流变换器中所用的电子元器件及零、部件应在规定的优选目录及合格器材供应名单中择优选用，
3.4.3直流变换器中所用的电子元器件的使用参数应符合GJB／Z35降额准则，装机前按QJ786～788的规定进行筛选。2
QJ 987A - 95
3.4.4零、部件应优先采用标准件和通用件，专用零、部件应满足互换性要求，3.4.5直流变换器的零件制造和机械装配应符合QJ548的要求，电气安装应符合QJ165及有关文件的要求。根据需要可采用适当的灌封技术，但灌封后不应出现裂纹和影响质量的气泡，
3.4.6在直流变换器制造过程中，关键件和重要件的加工过程应处于受控状态，并建立质量跟踪卡，以保证工艺稳定和质量的一致性。3.4.7直流变换器按QJ908的规定全部进行老炼试验后，性能参数应符合3.7.3~3.7.5条要求，
3.4.8直流变换器按GJB1032的规定全部进行温度循环和随机振动筛选试验后，性能参数应符合3.7.3~3.7.5条要求。3.5外观质量
直流变换器外观应无机械性损伤，表面涂覆无脱落、锈蚀。3.6重量和尺寸
直流变换器的重量、安装尺寸和外形尺寸应符合相关详细规范要求。3.7电气性能
3.7.1绝缘电阻
直流变换器的各独立电路之间、各独立电路与外壳之间的绝缘电阻，在表1规定的绝缘电阻测试电压下应满足下列要求：a.正常试验大气条件下不小于50M2；b.湿热试验条件下不小于2M2
工作电压
绝缘电阻测试电压
抗电强度试验电压
3.7.2抗电强度
>60~220
直流变换器的输人端、输出端与外壳之间应能承受频率为50Hz，抗电强度试验电压按表1规定的电压作用1min而无击穿和飞弧现象。带共模滤波器的直流变换器的抗电强度由相关详细规范规定。3.7.3输出电压
直流变换器的输出电压应符合QJ829的要求，其电压精确度应分别优于0.1%、1.0%、2.0%或3.0%，
3.7.4电压调整率
QJ987A-95
直流变换器的电压调整率应分别优于0.2%、0.5%或1.0%，3.7.5负载调整率
直流变换器的负载调整率应分别优于0.5%、1.0%或2.0%，3.7.6效率
直流变换器的效率按其输出功率的大小应分别不小于60%或70%，3.7.7波纹电压
直流变换器输出电压中波纹电压的有效值一般为0.5~20mV.波纹电压的峰峰值应不于20~500mV.
3.7.8输入电压冲击
直流变换器输入端经受不大于5s的1.5倍额定输人电压冲击3次后，应能正常工作，
3.7.9输入脉动电流
直流变换器的开关效应所产生的输入脉动电流的峰-峰值一般为25～120mA.3.7.10负载不平衡效应
直流变换器的负载不平衡效应应符合相关详细规范的要求，3.7.11温度系数
直流变换器输出电压的温度系数应不大于2×10-4℃-1.3.7.12输出与输入间隔离电容
直流变换器输人与输出间的隔离电容量应不大于200pF。3.7.13过冲幅度和暂态恢复时间直流变换器在工作时，由于某一响量阶跃变化，引起输出电压偏离额定值的最大幅度应不大于15%。从偏离到进入稳压值的恢复时间应不大于500μs，3.7.14过流保护
具有过流保护功能的直流变换器，当输出瞬间过载或短路时应具有保护自身的功能过流保护值应为额定电流值的1.2～1.4倍，在过载或短路故障排除后应能自动恢复正常工作，
3.7.15过压保护
具有输出过电压保护功能的直流变换器，过压保护值应不大于额定输出电压值的1.2倍。
3.8环境要求
3.8.1低气压
直流变换器在低气压条件下工作并保持5min，不应有击穿或飞弧现象，电气性能应符合3.7.33.7.5条要求。气压值可在下列推荐值中选取：84，55，25，15，12，5.4，4.7，0.133、0.00133kPa.4
3.8.2高温
QJ987A-95
直流变换器在55℃、70℃或85℃的高温下工作1~4h，电气性能应符合3.7.3～3.7.5条要求，并无机械性损伤。
3.8.3低温
直流变换器在-40C或-30℃的低温下放置1～4h后，电气性能应符合3.7.3～3.7.5条要求，并无机械性损伤。
3.8.4热真空
直流变换器在GJB1027第6.3.9或7.3.3条规定的热真空试验条件下，电气性能应符合3.7.3~3.7.5条要求。
3.8.5温度冲击
直流变换器承受-40℃与55℃、70℃或85℃的温度冲击3次后应无机械性损伤，电气性能应符合3.7.33.7.5条要求。3.8.6湿热
直流变换器在温度为25～55℃、相对湿度为90%～100%的交变湿热条件下工作6d后，电气性能应符合3.7.3～3.7.5条要求，并无显著锈蚀，3.8.7振动
直流变换器工作在图1规定的振动条件下，在X、Y、Z三个方向分别振动5min，外观质量和电气性能应分别符合3.5条和3.7.3～3.7.5条要求。质量一致性B组检验的功率谱密度值为0.02～0.04g2／Hz。W/g'Hz-
3dB/(oct)
-6dB/ (oct)
3.8.8冲击
QJ987A-95
直流变换器承受表2规定的三个方向的冲击试验后，应无机械性损伤，电气性能应符合3.7.3～3.7.5条要求，也可按相关详细规范规定的冲击功率谱密度的要求进行，表2
冲击波形
半正弦波
3.8.9加速度
峰值加速度
500~1600
持续时间
冲击次数
冲击方向
X、Y、Z方向
直流变换器工作在表3规定的加速度条件下，电气性能应符合3.7.3~3.7.5条要求，并无机械性损伤。
加速度值
50~500
3.8.10运输
试验时间
X、Y、Z方向
包装好的直流变换器经公路运输试验后应无机械性损伤，电气性能应符合3.7.3~3.7.5条要求．铁路运输试验由承制方保证．公路运输条件可从以下推荐值中选取，也可采用公路运输模拟试验代替：
a。公路等级：按JTJ1规定的四级公路，中、低级路面；b.速度：30~50km/h；
c.累积距离：500，1000，1500，3000km，3.8.11盐雾
直流变换器经48h的盐雾试验后，外观质量和电气性能应分别符合3.5条和3.7.3~3.7.5条要求，
3.8.12霉菌
直流变换器经28d的霉菌试验后，长霉等级应不超过2级，外观质量和电气性能应分别符合3.5条和3.7.3～3.7.5条要求。3.9可靠性
直流变换器的可靠性应符合相关详细规范的要求，3.10电磁兼容性
直流变换器电磁发射和敏感度应符合GJB151.3的A2a类要求，6
4质量保证规定
4.1检验责任
QJ987A-95
除另有文件规定外，承制方应负责完成本规范规定的所有检验必要时，定货方或上级鉴定机构有权对本规范规定的任一检验项目进行检查，4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3检验条件
4.3.1除另有规定外，所有检验应在GJB150.1第3.1.1条规定的试验标准大气条件下进行，
4.3.2检验中使用的测试仪器和设备应经二级以上计量检定部门检定合格，4.3.3随同产品检定应提供以下资料：a。原材料和元器件清单（包括型号、规格参数、生产厂家或企业标准号、出厂日期、批次和质量情况等)；
b.生产过程中的检查记录卡片（包括印制板组装件和整机的调试记录等)；c.按3.4.3条要求进行的电子元器件筛选试验报告；d.按3.4.7条要求进行的老炼筛选试验报告；e.按3.4.8条要求进行的环境应力筛选试验报告。4.4鉴定检验
直流变换器在下列情况之一时，应通过表4规定的全部鉴定检验．试验样品按相关详细规范规定的抽样方案随机抽取，a.新设计的产品；
b.若结构、材料、工艺和主要元器件有较大改变，可能影响产品性能时；c。上级质量监督部门提出进行鉴定检验时，4.5质量一致性检验
4.5.1检验方案
批量生产的直流变换器，每批均应进行质量一致性检验。质量一致性检验按表4的规定进行，对每批生产的，经过老炼和环境应力筛选试验后的全部直流变换器进行A、B两组检验，参加C、D两组检验的直流变换器，应从A、B两组检验合格的直流变换器中，按相关详细规范规定的抽样方案随机抽取。7
检验项目
外观质量
重量和尺寸
绝缘电阻
绝缘试验电压
输出电压
电压调整率
负裁调整率
波纹电压
输人电压冲击
输入脉动电流
负载不平衡效应
温度系数
输入与输出间电容
过冲幅度和暂态恢复时间
过流保护
过压保护
低气压
热真空
温度冲击
QJ987A-95
要求的
章条号
检验方法
的章条号
鉴定检验
一致性检验
加速度
可靠性
电磁兼容性
QJ987A-95
续表4
要求的
章条号
检验方法
的章条号
注：“V”、“O\和\一\分别表示必做、选做和不做的检验项目。4.5.2不合格
鉴定检验
质量一致性检验
检验中，如果某一直流变换器未通过A组或B组检验，应在采取纠正措施之后重新进行检验，若仍不合格，该产品为不合格。若属批次性质量问题，该批产品为不合格。如果试样未通过C组或D组检验，在采取纠正措施之后，应根据合格鉴定单位的意见，重新进行部分或全部检验，若仍不合格，该批产品为不合格，不合格产品的处理由承制方和定货方协商解决，4.6检验方法
4.6.1外观质量
外观质量检查一般用目视方法进行。4.6.2重量和尺寸
用感量不低于5g的衡器和精度不低于0.1mm的量具分别测量直流变换器的重量和尺寸。
4.6.3绝缘电阻
按表1规定的绝缘电阻测试电压，用误差不大于±15%的仪表进行测试。4.6.4抗电强度
试验采用功率容量不小于0.5kVA、电压连续可调的交流电压击穿装置进行试验时在规定的试验点与机壳之间加试验电压，在5～10s之内逐渐增加到表1规定的数值，保持1min（电压提高20%，时间可缩短为1s）。抗电强度试验般不重复进行，必要进行时，后一次试验电压应降低20%。试验后按4.6.3条进行绝缘电阻检查。4.6.5输出电压
QJ987A-95
用满足测试精度的数字电压表测试直流变换器的各路输出电压。4.6.6电压调整率
电压调整率按QJ1467第3.2条规定的方法进行测试。4.6.7负载调整率
负载调整率按QJ1467第4.2条规定的方法进行测试。4.6.8．效率
效率按QJ1467第6章规定的方法进行测试，4.6.9波纹电压
波纹电压按QJ1467第5章规定的方法进行测试，4.6.10输入电压冲击
输入电压冲击试验按图2连接，负载电阻R，为额定负载，闭合开关S，闭合时间不大于5s，观测输出电压，断开开关S，断开时间不小于3min.重复上述试验2次，直
稳压电源
4.6.11输入脉动电流
变换器
电压表
电源变换器输入脉动电流试验按图3连接，直流变换器的输人电压和负载电阻R，都为额定值，取样电阻R。为无感电阻，在示波器上测试输人脉动电压的峰一峰值，经换算得出直流变换器输人脉动电流的峰一峰值。直
稳压电源
变换器
示波器
0~30MHz
