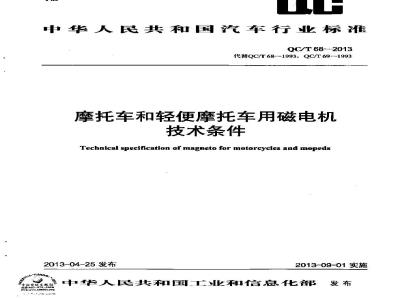

标准图片预览






标准内容

ICS 43.140
中华人民共和国汽车行业标准
0C/T68-2013
代替QC/T68--1993,QC/T69--1993摩托车和轻便摩托车用磁电机
技术条件
Technical specification of magneto for motorcycles and mopeds2013-04-25 发布
2013-09-01实施
中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准(标准编号,名称、主要内容及起始实施日期见附件1)及6项有色金属行业标准样品(标准样品目录及成分含量表见附件2和附件3),其中:机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、冶金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标滩179项,现子以公告:以上机械行业标准由机械工业出版社出版,制药装备、汽车、包装行业标准由中国计划出版社出版,船舶行业标准由中国船舶工业综合技术经济研究院组织出版,航空行业标准由中国航空综合技术研究所组织出版,化工行业标准由化工出版社出版,治金行业标准由冶金工业出版社出版,有色金属、稀土、黄金行业标准出中国标准出版社出版,建材行业标准由建材工业出版社出版,电子行业标准由工业和信息化部电子工业标准化研究院组织出版,通信行业标准由人民邮电出版社出版。
附件:71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国业和信慧化部
二〇一三年四月二十五日
附件:
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T 4272013
QC/T 431—2013
OC/T29032—2013
QC/T 526—2013
QC/T 68—2013
QC/T 898—2013
QC/T 899—2013
QC/T 6842013
OC/T 2252013
QC/T 64—2013
QC/T 902—2013
QC/T29117—2013
QC/T 29115—2013
QC/T 903—2013
QG/T 9042013
QC/T305---2013
QG/T 529—2013
QC/T 6492013
标准名称
汽车用电源总开关技术条件
火花塞瓷绝缘体技术条件
汽车用空气滤清器堵塞报警传感器汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辆条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻使摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T 427—1999
QC/T 431—1999
QC/T 432-1999
QC/T 433—1999
QC/T 4341999
QC/T 435—1999
QC/T436—1999
QC/T 437—1999
QC/T 29032—1991
QC/T 526—1999
QC/T 68—1993
OG/T 69--1993
QC/T 684—2002
QC/T 225—1997
QC/T 64--1993
OC/T 65—1993
OC/T 29117. 10—1993
QC/T291151993
QC/T 29117.2—1993
QG/T 29117, 3—1993
QC/T 305—1999
QC/T 306—1999
QC/T 5292000
QC/T 530—2000
QC/T 649—2000
起始实施日期
2013-09-01
2013-09-0]
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
QC/T 6472013
QC/T9052013
QC/T 47—2013
QC/T 906--2013
QC/T 907
QC/T 29061-—2013
QC/T 908—2013
QC/T 909—2013
QC/T 910—2013
QC/T 9112013
QC/T 912—2013
QC/T 9132013
QC/T914--2013
QC/T 9152013
QC/T 9162013
QC/T 9172013
QC/T 9182013
QC/T48—2013
QC/T 919—2013
QC/T 920—2013
QC/T 921--2013
QC/T 922--2013
OC/T 923—2013
QC/T 287—2013
QC/T 625-2013
QC/T 721-
标准名称
汽车转向方向节总成性能要求及试验方法
汽车防护杠
汽车座惰术语
汽车内饰件川麻纤维复合板的技术要求和试验方法
汽车散热器撒热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥声水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
車型车用二甲醚单燃料发动机技术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
OC/T 647-2000
QC/T 47—1992
QC/T 29(06)—1992
0C/T 481992
QC/T 287—1999
OC/T 625--1999
QC/T 721--2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
OC/T 9272013
QC/T518—2013
QC/T 401- 2013
QC/T369.-2013
QC/T 370—2013
5. OC/T 621.1—2013
QC/T 621.2—2013
QC/T621.3—2013
QC/T 624—2013
QC/T378—2013
QC/T 4002013
QC/T 405
QC/T 928—2013
QC/T929
QC/T930
1—2013
QC/T931
QC/T 599-
—2013
QG/T403
OC/T379
QC/T 404:
QC/T381
QC/T 618-
QC/T 383-
QC/T 3992013
QC/T402—
QC/T 925-2013
QC/T 926-2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管火箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分:
第2部分:
第3部分:
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线火
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通臂接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车定型试验规程
轻型混合动力电动汽车(IS型)用动力单元可靠性试验方法
被代替标准编号
QC/T 518-20K07
OC/T 401—1999
QC/T 369—1999
QC/T 370—1999
QC/T621—1999
OC/T 624—1999
QC/T 378—1999
QC/T 400—1999
QC/T40S—1999
QC/T599—1999
QC/T403—1999
QC/T 379—1999
QC/T404
QC/T381
QC/T 618---1999
QC/T 383—1999
QC/T 399—1999
QC/T 402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
一磨托车和轻便托车用磁电机拉术条件修前言
规范性引用文件
3术语和定义
4要求·
5试验方法
6检测规则
7标志、包装、运输及储存
附录A(规范性附录)照明负载等效电阻计算公式附录B(规范性附录)点火系统的主要测试参数QC/T68—2013
QC/T68-2013
为适应我国摩托车工业发展,加强摩托车和轻便摩托车用磁电机质量的监督管理,推进产品质量的提商,特修订汽车行业标准OC/T68—1993、0C/T69—1993。本标准代替QC/T68—1993摩托车磁电机(有触点)技术条件》和QC/T69—-1993《摩托车磁电机(无触点)技术条件》。
本标准与QC/T68—1993和QC/T69——1993相比,主要作出如下修改:更改试验时周围介质温度范围。一更改连续发火性能试验时的一针极距。增加电容放电式磁电机电容充电线圈的峰值电压限值。增加磁电机次级峰值电压限值。增加磁电机火花能量最小限值。修改点火线圈高压绝缘介电强度要求。一提山开路试验的要求和测试方法。修改振动试验方法和要求。
一修改低温试验方法和要求。
修改温度变化试验方法和要求。修改温度/湿度组合循环试验方法和要求。修改耐久性试验方法。
本标准的附录A、附录B为规范性附录。本标准由全国汽车标准化技术委员会(SAC/TC114)提出并归口。本标准起草单位:天津摩托车技术中心。本标滩主要起草人:王嘉钩、陶俊卫,洪彬、黄志勇、张坤良1范围
摩托车和轻便摩托车用磁电机技术条件QC/T 68-2013
本标准规定了摩托车和轻使摩托车用磁电机的技术要求,试验方法、检验规则、标志、包装、运输及储存。
本标准适用于摩托车和轻便摩托车用磁电机(以下简称磁电机)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注口期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适刑于本文件。GB/T191包装储运图示标记
QC/T413—2002汽车电气设备基本技术条件3术语和定义
下列术语和定义适用于本标准。3.1
磁电机magneto
通过永久磁场的旋转,在线圈上感应出电势作为电源,并借助于开关瞬间通断作用以产生高压电供点燃式发动机点火用的装置。磁电机组件出定子、转子、点火器(或断电器)和点火线圈组成。3.2
有触点磁电机breakermagneto
凭借触点的脱、接来断开或闭合初级电路的磁电机。3.3
无触点磁电机breakerlessmagnetc用电子开关断开或闭合初级电路的磁电机。3.4
电容放电式磁电机capacitordischargemagneto初级能量被储存在电容器内的磁电机。3.5
次级有效电压secondaryavailablevoltage在规定条件下,火花塞连接处可利用的最小电压,3.6
火花能量sparkenergy
QC/T68—2013
在火花间间每发一个火花所放出的能量。3.7
最高转速maximum speed
点燃式发动机最高工作转速时的磁电机转速。3.8
连续发火continuedsparking
在规定条件下,三针极间空气隙产生的连续高压击穿火花。3.9
断火misfire
在规定条件下,三针极间空气隙不能连续发火。3.10
最低连续发火转速minimumcontinuedsparkingspeed在规定条件下,磁电机能连续发火的最低转速。3.11
最高连续发火转速maximum continued sparking speed在规定条件下,磁电机能连续发火的最高转速。3.12
连续发火转速范围rangeofcontinuedsparkingspeed在规定条件下,磁电机在最低连续发火转速及最高连续发火转速之间的转速。4要求
4.1一般要求
磁电机应符合本标准的要求,并应按照经规定程序批准的图样及技术文件制造。4.2环境条件
磁电机应能在下列坏境条件下正常工作:a)定子、转子周围空气温度-40℃~120℃,点火器、点火线圈周围空气温度-40℃~80℃(用集成电路的点火器周围空气温度-20℃~60℃);b)相对湿度不大于95% ;
c)大气[压力 86kPa-106kPac
4.3外规要求
4.3.1在转子表面用箭头标明磁电机旋转方向及点火正时。4.3.2磁电机外观应表面光洁,无油污或擦伤。4.3.3磁电机表面防扩性能应符合QC/T413—2002中3.15的规定。4.4装配要求
4.4.1紧固件应有防松措施并紧固。插接件接触良好。在规定装配条件下,转子与定子之间不应擦碰。
4.4.2着色检查转子与驱动轴的圆锥形结合面,染色面积应大于等丁70%。2
4.4.3磁电机的转子应满足相应的技术文件中关于动平衡或静平衡的规定。4.5连续发火性能
QC/T 68—2013
磁电机在表1规定的转速范围内,按表1规定的三针放电器高压电极和搭铁电极间距离(以下简称三针极距,见图1)连续发火(以下简称连续发火转速范围)。测量最低和最高连续发火转速的持续时间均不应少于20s。
磁电机型式
配用发动机工作容积,ml.
兰针极,mm
连续发火转速范围/min
BO0-最高转速免费标准下载网bzxz
连续发火性能
飞轮(包括内转子)
50~125
500(电起动400)~最高转速
蓄电池供电点火400~最高转速
注:非电启动和电启动并存的发动机,只要求电启动时的连续发火性能。54°~56
4.6点火提前角
搭铁电极
三针极距
三针放电器电极的安装
磁电机的点火提前角应符合相应的技术文件的规定。4.7熄火性能
有熄火装置的磁电机在操纵熄火装置时,不可发火:4.8照朗功率及蓄电池充电性能
54°~-56°
『高压电极
辅助电极
磁电机的照明功率和蓄电池充电性能应符合应的技术文件的规定。单体
200最高转速
4.9电容放电式磁电机中容充电线圈的峰值电压电容放电式磁电机,在连续发火转速范围内,电容充电线圈的峰值电压应符合表2的规定。表2电容充电线圈峰值电压
转速,r/min
规定的最低连续发火转速的上限连续发火转速范围内
最高转速
峰值电压,V
QC/T6B—2013
4.10次级峰值电压
4.10.1电容放电式磁电机次级峰值电压,在连续发火转速范围内,应符合表3的规定。表3次级峰值电压
转速,r/min
规定的最低连续发火转速的上限连续发火转速范围内,欧级峰值电压最大点的转速最高转速
峰值电压,kv
注:排量小于50ml.或转子直径小于85mm的发动机,磁电机的次级峰值电压可降低15%。4.10.2蓄电池供电点火的磁电机在冷态(带温)、热态和启动时次级峰值电压应≥25kV。4.11火花能量
磁电机所提供的火花能量不少于4.5mJ。4.12点火线圈高压绝缘介电强度点火线圈承受三针极距12mm(工作容积小于50ml.的发动机三针极距10mm),历时40s的放电试验,应无报伤或表面放电。4.13高压开路性能
点火线圈承受峰值电压35kV,历时1min开路试验,应无损伤或表面放电。具有安全放电装置的磁电机开路试验应历时2min。4.14耐振动性能
磁电机应能经受表4中规定的X、Y、7三个方向的扫频振动试验。试验后性能应符合4.5、4.6的要求。
表4扫频振动参数
50 200
200~500
X、Y方向
振蝠,mm
加速度,n/s
注:\Z\为发动机气缸孔输线方向。4.15超速性能
2方向
振幅,mm
加速度,uvs
扫频速率
ocVmin
一个方向上的
试验时间,h
磁电机按表1规定的三针极距,以最高转速的1.2倍连续运转3min应无损伤和断火现象。4.16耐低温性能
磁电机在不工作状态下进行-40°C±3℃保持8h的低温试验后,性能应符合4.5、4.6的要求。4.17耐高温性能
磁电机在不工作状态下进行120℃±3℃保持8h的高温试验后,性能应符合4.5.4.6的要求。4.18耐温度变化性能
QC/T 68--2013
磁电机在不工作状态下,经过在-40℃±3℃和120%±3℃中各保持2h为1个循环,共5个循环的激度变化试验后,性能应符合4.54.6的要求。4.19耐温度、湿度循环变化性能磁电机在不工作状态下承受10 个24h 耐温度、湿度(温度、湿度按QC/T413-2002中3.11的规定)循环变化试验后,性能应符合4.5、4.6的要求。4.20线圈温升
4.20.1磁电机线圈温升应符合相应的技术文件的规定。4.20.2室温下,用电阻法测量磁电机各绕组的平均温度,其温升限值为:a)点火线圈的温升限值为55K;b)照明(或蓄电池充电)线圈、电容充电(或发电)线圈的温升限值见表5。相虚的技术文件中未规定绝缘材料耐热等级的,温升限值为80K。表5不同耐热等级的绝缘材料的温升限值绝缘材料耐热等级
温升限值,
4.21断电器弹簧张力
断电器弹簧张力应符合相应的技术文件的规定。4.22耐久性能
磁电机应能承受1000h一般耐久性试验或120h强化耐久性试验。试验后性能应符合4.5、4.6的要求,照明功率及蓄电池充电性能指标下降不超过10%。5试验方法
5.1对试验设备的要求
5.1.1试验时测试仪表的精度不低于1.5级。测量照明(或蓄电池充电)线圈电参数时采用真有效值表(可代以平-均值式电表)。转速表的精度在1%以内。5.1.2磁电机试验台及所附转速表应符合下述条件:a)驱动轴与转速表的同轴度在如.1mm 之内。b)采无级调速装置,调速范围为100r/min至最高转速。c)200r/min~800r/min范围内转速波动不大于5%。d)800r/min至最高转速范围内转速波动不大于2%5.1.3示波器的最大上升时间为0.03μs,最小频带宽为10MHz,示波器的电压、电流的测量不稳定度不超过3%。
5.1.4分压器(高压探头)的输入电容不大于5pF.输人电阻不小于100M02。用分压器(图2中的Rd,和Rd,)和示波器测量有效电压上升时间和火花持续时间。按图2a)用电流探头测量火花电流。5.2磁电机性能测试在下列环境条件下进行:a)周围介质温度18℃~28℃。
b)相对湿度45%~75%。
c)平均大气压力86kPa~106kPa。
