QC/T 550—2021.
1范围
QC/T 550规定了汽车用蜂鸣器的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本文件适用于汽车用蜂鸣器（以下简称蜂鸣器），其他机动车可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.17—2008电工电子产品环境试验﹑第⒉部分:试验方法﹐试验Ka:盐雾GB/T 2829周期检验计数抽样程序及表（适用于对过程稳定性的检验)
GB/T 3785.1 电声学声级计第1部分:规范
GB/T 15173电声学声校准器
GB/T 18655—2018车辆、船和内燃机无线电骚扰特性﹑用于保护车载接收机的限值和测量方法
GB/T 19951—2019道路车辆电气/电子部件对静电放电抗扰性的试验方法
GB/T 21437.2—2008道路车辆﹐由传导和耦合引起的电骚扰︰第﹖部分:沿电源线的电瞬态传导
GB/T 28046.2——2019道路车辆
电气及电子设备的环境条件和试验
第⒉部分:电气负荷
GB/T 28046.3—2011道路车辆
电气及电子设备的环境条件和试验
第3部分:机械负荷
GB/T 28046.4—2011道路车辆电气及电子设备的环境条件和试验
第4部分:气候负荷
GB/T 30038—2013道路车辆电气电子设备防护等级（IP代码)
GB/T 33014.1道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法﹑第1部分:一般规定
GB/T 33014.2道路车辆﹑电气/电子部件对窄带辐射电磁能的抗扰性试验方法︰第2部分:电波暗室法
GB/T 33014.3道路车辆︰电气/电子部件对窄带辐射电磁能的抗扰性试验方法︰第3部分:横电磁波（TEM）小室法
GB/T 33014.4道路车辆︰电气/电子部件对窄带辐射电磁能的抗扰性试验方法―第4部分:大电流注入( BCI)法
GB/T 33014.5道路车辆﹐电气/电子部件对窄带辐射电磁能的抗扰性试验方法―第5部分:带状线法
QC/T 238汽车零部件的储存和保管
1范围
QC/T 550规定了汽车用蜂鸣器的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本文件适用于汽车用蜂鸣器（以下简称蜂鸣器），其他机动车可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.17—2008电工电子产品环境试验﹑第⒉部分:试验方法﹐试验Ka:盐雾GB/T 2829周期检验计数抽样程序及表（适用于对过程稳定性的检验)
GB/T 3785.1 电声学声级计第1部分:规范
GB/T 15173电声学声校准器
GB/T 18655—2018车辆、船和内燃机无线电骚扰特性﹑用于保护车载接收机的限值和测量方法
GB/T 19951—2019道路车辆电气/电子部件对静电放电抗扰性的试验方法
GB/T 21437.2—2008道路车辆﹐由传导和耦合引起的电骚扰︰第﹖部分:沿电源线的电瞬态传导
GB/T 28046.2——2019道路车辆
电气及电子设备的环境条件和试验
第⒉部分:电气负荷
GB/T 28046.3—2011道路车辆
电气及电子设备的环境条件和试验
第3部分:机械负荷
GB/T 28046.4—2011道路车辆电气及电子设备的环境条件和试验
第4部分:气候负荷
GB/T 30038—2013道路车辆电气电子设备防护等级（IP代码)
GB/T 33014.1道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法﹑第1部分:一般规定
GB/T 33014.2道路车辆﹑电气/电子部件对窄带辐射电磁能的抗扰性试验方法︰第2部分:电波暗室法
GB/T 33014.3道路车辆︰电气/电子部件对窄带辐射电磁能的抗扰性试验方法︰第3部分:横电磁波（TEM）小室法
GB/T 33014.4道路车辆︰电气/电子部件对窄带辐射电磁能的抗扰性试验方法―第4部分:大电流注入( BCI)法
GB/T 33014.5道路车辆﹐电气/电子部件对窄带辐射电磁能的抗扰性试验方法―第5部分:带状线法
QC/T 238汽车零部件的储存和保管
标准图片预览
标准内容
ICS43.040.10
CCST36

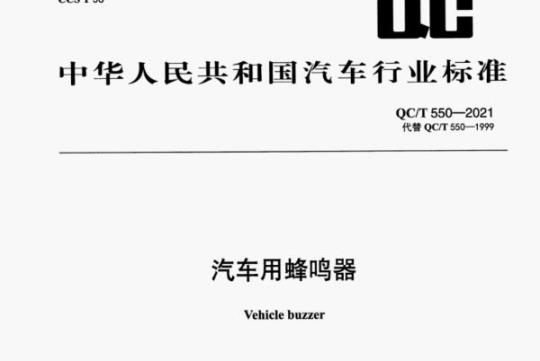

中华人民共和国汽车行业标准
QC/T550—2021
代替QC/T550—1999
汽车用蜂鸣器
Vehicle buzzer
2021-08-21发布
2022-02-01实施
中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2021年第21号
工业和信息化部批准《石油和化工行业绿色工厂评价导则》等250项行业标准（标准编号、名称、主要内容及实施日期等见附件1），其中化工行业标准39项、石化行业标准6项、冶金行业标准8项有色金属行业标准16项、建材行业标准15项、机械行业标准43项（含制药装备行业标准3项）、汽车行业标准9项、轻工行业标准20项、纺织行业标准62项、包装行业标准3项、电子行业标准8项、通信行业标准21项：批准《石油化工装置照明设计规范》等11项行业标准外文版（标准编号、名称、主要内容及实施日期等见附件2），其中石化行业标准外文版6项、治金行业标准外文版3项、轻工行业标准外文版2项，现予公布。以上化工行业标准由化学工业出版社出版，化工行业标准（工程建设类）及汽车行业标准由北京科学技术出版社出版，石化行业标准及石化行业标准外文版由中国石化出版社出版，治金行业标准、冶金行业标准外文版及有色金属行业标准由冶金工业出版社出版，建材行业标准由中国建材工业出版社出版，机械行业标准由机械工业出版社出版，机械行业标准（制药装备类）、纺织行业标准及包装行业标准由中国标准出版社出版，轻工行业标准及轻工行业标准外文版由中国轻工业出版社出版，电子行业标准由中国电子技术标准化研究院组织出版，通信行业标准由人民邮电出版社出版。附件：9项汽车行业标准编号、标准名称和实施日期中华人民共和国工业和信息化部二〇二一年八月二十一日
附件：
标准编号
9项汽车行业标准编号、标准名称和实施日期标准名称
QC/T1152—2021
QC/T271—2021
QC/T62—2021
QC/T1153—2021
QC/T1154—2021
QC/T1155—2021
QC/T550—2021
QC/T942—2021
QC/T1156—2021
电动摩托车和电动轻便摩托车用DC/DC变换器技术条件
微型货车防雨密封性试验方法
摩托车和轻便摩托车减震器bzxz.net
汽车紧固连接螺栓轴力测试
超声波
压电陶瓷片法
汽车微电机用换向器
汽车用USB功率电源适配器
汽车用蜂鸣器
汽车材料中六价铬的检测方法
车用动力电池回收利用单体拆解技术规范
被代替标准编号
QC/T271—1999
QC/T62—2007
QC/T550—1999
QC/T942—2013
实施日期
2022-02-01
2022-02-01
2022-02-01
2022-02-01
2022-02-01
2022-02-01
2022-02-01
2022-02-01
2022-02-01
1范围
2规范性引用文件
3术语和定义
4技术要求
5试验方法
检验规则
7标志、包装、运输及贮存
QC/T550—2021
QC/T550—2021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是对QC/T550—1999的修订。本文件相对QC/T550一1999，主要变化如下：——删除了标称电压为6V蜂鸣器的相关条款；删除了型式和尺寸（1999年版的第1章）；增加了规范性引用文件（见第2章）；增加了术语和定义（见第3章）；增加了响应时间要求和试验方法（见4.3和5.6）；修改了工作电压范围要求和试验方法（见4.4和5.7，1999年版的2.3.1和3.4）；修改了耐电压性能要求和试验方法（见4.5和5.8，1999年版的2.4和3.5）；增加了耐反向电压性能要求和试验方法（见4.6和5.9）；增加了耐过电压性能要求和试验方法（见4.7和5.10）：增加了耐叠加交流电压性能要求和试验方法（见4.8和5.11）：修改了耐温度性能要求和试验方法（见4.9和5.12，1999年版的2.6和3.7）；增加了耐规定转换时间的温度快速变化试验要求和试验方法（见4.10和5.13）；修改了耐温度/湿度组合循环性能要求和试验方法（见4.11和5.14，1999年版的2.7和3.8）；修改了耐振动性能要求和试验方法（见4.12和5.15，1999年版的2.5和3.6）；增加了耐盐雾性能要求和试验方法（见4.13和5.16）；增加了防护性能要求和试验方法（见4.14和5.17）：增加了耐自由跌落性能要求和试验方法（见4.15和5.18）：修改了耐久性能要求和试验方法（见4.16和5.19，1999年版的2.10和3.11）；-删除了连续性试验要求和试验方法（见1999年版的2.8和3.10）；增加了电磁兼容性能要求和试验方法（见4.17和5.20）修改了试验条件（见5.1，1999年版的3.1）；修改了试验仪器（见5.2，1999年版的3.2）：一增加了产品试验电路图（见图2）：删除了外观试验方法（见1999年版的3.9）；修改了检验规则（见第6章，1999年版的第4章）：修改了标志、包装、运输及贮存（见第7章，1999年版的第5章）本文件由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本文件起草单位：莱州市金声汽车电器有限公司、长沙汽车电器研究所、一汽解放汽车有限公司、东风商用车有限公司、中国重型汽车集团有限公司、苏州启威电子有限公司。I
QC/T550—2021
本文件主要起草人：崔东辉、崔鲁合、胡梦蛟、李伟阳、李国辉、于波、张岚、陈玲玲、戴光炜。
本文件及其所代替文件的历次版本发布情况为：—1985年首次发布为JB3920—85，1999年第—次修订为QC/T550—1999：一本次为第二次修订。
1范围
汽车用蜂鸣器
QC/T550—2021
本文件规定了汽车用蜂鸣器的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本文件适用于汽车用蜂鸣器（以下简称蜂鸣器），其他机动车可参照执行。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3785.1电声学声级计第1部分：规范GB/T15173电声学声校准器
GB/T186552018车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法
GB/T199512019道路车辆电气/电子部件对静电放电抗扰性的试验方法GB/T21437.2一2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导
道路车辆电气及电子设备的环境条件和试验第2部分：电气负荷GB/T28046.2—2019
道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷GB/T28046.3—2011
道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷GB/T28046.42011
GB/T30038—2013道路车辆电气电子设备防护等级（IP代码）GB/T33014.1道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法第1部分：
一般规定
2道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法GB/T33014.2
电波暗室法
GB/T33014.3道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法横电磁波（TEM）小室法
商电气/电子部件对窄带辐射电磁能的抗扰性试验方法GB/T33014.4道路车辆
大电流注人（BCI）法
第2部分
第3部分：
第4部分：
GB/T33014.5道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法第5部分：带状线法
QC/T238汽车零部件的储存和保管一
QC/T550—2021
3术语和定义
下列术语和定义适用于本文件。3.1
蜂鸣器
buzzer
安装在车辆驾驶室内能够按要求发出提示音的电子讯响装置，蜂鸣器为短时定额工作制。按结构分为封闭式，电磁触点型、压电陶瓷型、扬声器型蜂鸣器。按接线方式分为单线制、双线制和多线制蜂鸣器。按发音分为间歇鸣叫式、连续鸣叫式蜂鸣器。4技术要求
4.1一般要求
4.1.1蜂鸣器应按经规定程序批准的图样及设计文件制造。4.1.2蜂鸣器外观应光滑，色感均匀，无裂纹、变形、锈蚀等缺陷。4.2基本性能
蜂鸣器的基本性能应符合表1规定。表1基本性能参数
标称电压
工作电流
声压级范围
dB（A）
70+5或
80±5或
90±5或
与客户协商
根据用户要求选择声压级范围。根据用户要求选择基频范围。
4.3响应时间
鸣叫次数范围
次/min
间歌鸣叫式
60~120或
与客户协商
连续鸣叫式
基频范围b
400±50或
600±75或
800±100或
1000±125或
与客户协商
蜂鸣器从通电起动至声压级达到表1所规定的声压级范围下限值的时间应不大于0.2s。4.4工作电压范围
蜂鸣器在表2规定的输人电压范围内工作时，不应有尖叫、颜音、振扰、沙哑声等声响。蜂鸣器输入表2规定的最低电压时，允许声压级比表1规定的声压级范围下限值低5dB（A）。表2工作电压范围
标称电压
工作电压范围
4.5耐电压性能
QC/T550—2021
蜂鸣器应耐受频率为50Hz～60Hz有效值为500V的正弦电压，持续60s的绝缘耐电压试验，试验时不得出现击穿或闪络，试验后性能应符合4.2、4.3的规定。4.6耐反向电压性能
蜂鸣器应能承受60s±6s的电源极性反接试验，试验后性能应符合4.2、4.3的规定。4.7耐过电压性能
蜂鸣器应能承受表3的过电压试验，试验后性能应符合4.2、4.3的规定。表3过电压试验参数
标称电压
4.8耐叠加交流电压性能
过电压
持续时间
试验状态
报警器应能承受表4的叠加交流电压试验，试验中和试验后性能应符合4.2、4.3的规定。表4叠加交流电压参数
标称电压
4.9耐温度性能
4.9.1低温试验
4.9.1.1低温贮存
供电电压
正弦波电压
蜂鸣器经-40℃低温贮存试验后，恢复常温，其性能应符合4.2、4.3的规定。4.9.1.2低温工作
蜂鸣器经-40℃低温工作性能试验后，2min内进行测试，其性能应符合4.2、4.3的规定。4.9.2高温试验
4.9.2.1高温贮存
蜂鸣器经85℃高温贮存试验后，恢复常温，其性能应符合4.2、4.3的规定。4.9.2.2高温工作
蜂鸣器经70℃高温工作性能试验后，2min内进行测试，其性能应符合4.2、4.3的规定。4.10耐规定转换时间的温度快速变化性能蜂鸣器经规定转换时间的温度快速变化试验后，其性能应符合4.2、4.3的规定。4.11耐温度/湿度组合循环性能
蜂鸣器经温度/湿度组合循环试验，恢复常温，其性能应符合4.2、4.3的规定。4.12耐振动性能
蜂鸣器经振动试验后，外观无裂纹、无破损等，其性能应符合4.2、4.3的规定。QC/T5502021
4.13耐盐雾性能
蜂鸣器进行盐雾试验，持续48h后，外观目测无明显腐蚀，其性能应符合4.2、4.3的规定。4.14防护性能
蜂鸣器防护等级应达到IP5K4。
4.15耐自由跌落性能
蜂鸣器经自由跌落试验后，外壳目测无裂痕、无缺损等，其性能应符合4.2、4.3规定。4.16耐久性能
蜂鸣器经耐久试验后，其性能应符合4.2、4.3规定。4.17电磁兼容
4.17.1无线电骚扰特性
蜂鸣器的传导发射-电压法、传导发射-电流探头法、辐射发射-ALSE法应符合GB/T18655-2018的有关要求。所用限值等级应由车辆制造商和零部件供应商协商确认，本文件推荐采用Ⅱ级。4.17.2沿电源线瞬态传导抗扰性蜂鸣器的沿电源线瞬态传导抗扰性试验等级及功能状态要求至少应达到表5的规定，试验等级及系统功能状态定义应符合GB/T21437.2—2012附录A的有关要求。表5沿电源线瞬态传导抗扰性试验要求试验脉冲
3电磁辐射抗扰性
试验等级
所用限值等级应由车辆制造商和零部件供应商协商确认
功能状态
蜂鸣器的电磁辐射抗扰性试验采用表6任一方法或组合方法进行实验时，等级至少应达到表6的规定，测试过程中产品的功能状态应为A级。表6电磁辐射抗扰性试验要求
试验方法
电波暗室法
TEM小室法
大电流注人（BCI）法
150mm带状线法
试验等级
100V/m
100V/m
频率范围
80MHz~2000MHz
0.01MHz~200MHz
1MHz~400MHz
0.01MHz~400MHz
4.17.4静电放电抗扰性
QC/T550—2021
蜂鸣器的静电放电抗扰性试验应在蜂鸣器通电及不通电状态下分别进行试验。试验的严酷等级至少应达到GB/T19951一2019附录C中表C.1至表C.3中类别3所规定的L3级。测试过程中产品的功能状态应达到GB/T21437.2一2012附录A中功能状态定义的C级。5试验方法
5.1试验条件
5.1.1声压级测量可以在消声室、半消声室或开阔空间（在半径为7.5m的范围内无垂直反射面）进行。测量区地面应为光滑混凝土地面，密实型沥青或类似的无明显孔隙的坚硬材料所构成的平坦开阔地面。在声响讯号装置或传声器附近，除观测仪器读数外，不得有其他人员停留。5.1.2试验电压应为14V±0.2V（12V系统）、28V±0.2V（24V系统）。5.1.3蜂鸣器的测试环境条件
除非另有规定，所有试验应按以下条件进行：—环境温度：23℃±5℃；
—相对湿度：25%~75%；
——大气压力：86kPa~106kPa;
—环境噪声声压级应低于50dB（A）；—一试验场地的风速应不大于5m/s。5.2试验仪器
5.2.1声压级测量应采用符合GB/T3785.1规定的一级精度声级计进行，噪声测量时，应选用声级计的“F”时间计权特性和“A”频率计权特性。测量前后应采用符合GB/T15173规定的一级精度声校准器对声级计进行校准，在没有再做任何调整的情况下，如果后一次校准读数相对于前一次校准读数相差超过0.5dB（A），则认为测量结果无效，需重新测量。5.2.2电压表和电流表精度应不低于0.5级。5.2.3试验用的电源应为可调直流稳压电源，其纹波电压峰-峰值应不大于50mV。5.2.4试验用的声音频率计精度应不小于20us。5.3声级计和蜂鸣器的试验安装位置5.3.1被测试的蜂鸣器，应与声级计放在同一高度，此高度应为1000mm±20mm，声级计应与蜂鸣器声响轴重合，距离是1000mm±20mm，试验布置示意图见图1。5.3.2蜂鸣器应按装车方向安装在刚性的基架上，并应避免引起共振。5.4外观检查
5.4.1应用游标卡尺等测量工具测量外形尺寸。5.4.2应用目视法进行外观检查。5
QC/T550—2021
5.5基本性能试验
声级计
1000mm±20mm
蜂鸣器
图1消声室、半消声室内或开阔空间试验布置示意图应按图2所示电路，测试蜂鸣器的工作电流，声级计检测声压级，同时距离蜂鸣器小于100mm处用声音频率计检测鸣叫次数和基频。K
电流表A
说明：
一可调直流稳压电源；
K一蜂鸣器开关；
1一电源输人端：
2一接地线。
5.6响应时间试验
电压表
蜂鸣器
图2测试电路示意图
使用数采系统测试汽车用蜂鸣器的响应时间。5.7工作电压范围
应按表2对蜂鸣器分别输人最低电压和最高电压，同时按5.5检验基本性能。5.8耐电压试验
应按GB/T28046.2—2019中4.11.2的规定进行，持续60s。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
