QC/T 228.3-1997
基本信息
标准号： QC/T 228.3-1997
中文名称：摩托车和轻便摩托车操纵拉索接头
标准类别：汽车行业标准(QC)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：353763
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QC/T 228.3-1997.
1范围
QC/T 228.3规定了摩托车和轻便摩托车操纵拉索中钢丝绳用接头及其组件的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
QC/T 228.3适用于摩托车和轻便摩托车操纵拉索的接头。
2引用标准
GB 197普通螺纹公差与配合
GB 699优质碳素结构钢技术条件
GB 1175铸造锌台金
GB 1184形状和位置公差 未注公差的规定
GB 1804公差 与配合未注 公差尺寸的极限偏差
GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB 5232加工 黄铜化学成分和产品形状
GB 5267螺纹紧固件电镀层
GB 6388运输包装收发 货标志.
GB 6414铸件尺寸公差
GB 6543瓦楞纸箱
QC/T 228.1 摩托车 和轻便摩托车操纵拉索技术条件
QC/T 228. 10摩托车和轻便摩托车操纵拉索试验方法
QC/T 228. 10摩托车 和轻便摩托车操纵拉索试验方法
3产品分类
3.1型式、规格
3.1. 1 A型的型式、规格见图1.表1.
4技术要求
4. 1接头的材料及有关技术要求见表6。
4.2接头表面应色泽均匀，不得有锈蚀、露底、鼓泡、毛刺等缺陷。
4.3接头与钢丝绳的组合可采用焊接，压接或压铸方法，其拉脱力应符合表1~表5的规定。
4.4接头组合后的尺寸应符合表1~表5的规定。
1范围
QC/T 228.3规定了摩托车和轻便摩托车操纵拉索中钢丝绳用接头及其组件的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
QC/T 228.3适用于摩托车和轻便摩托车操纵拉索的接头。
2引用标准
GB 197普通螺纹公差与配合
GB 699优质碳素结构钢技术条件
GB 1175铸造锌台金
GB 1184形状和位置公差 未注公差的规定
GB 1804公差 与配合未注 公差尺寸的极限偏差
GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB 5232加工 黄铜化学成分和产品形状
GB 5267螺纹紧固件电镀层
GB 6388运输包装收发 货标志.
GB 6414铸件尺寸公差
GB 6543瓦楞纸箱
QC/T 228.1 摩托车 和轻便摩托车操纵拉索技术条件
QC/T 228. 10摩托车和轻便摩托车操纵拉索试验方法
QC/T 228. 10摩托车 和轻便摩托车操纵拉索试验方法
3产品分类
3.1型式、规格
3.1. 1 A型的型式、规格见图1.表1.
4技术要求
4. 1接头的材料及有关技术要求见表6。
4.2接头表面应色泽均匀，不得有锈蚀、露底、鼓泡、毛刺等缺陷。
4.3接头与钢丝绳的组合可采用焊接，压接或压铸方法，其拉脱力应符合表1~表5的规定。
4.4接头组合后的尺寸应符合表1~表5的规定。

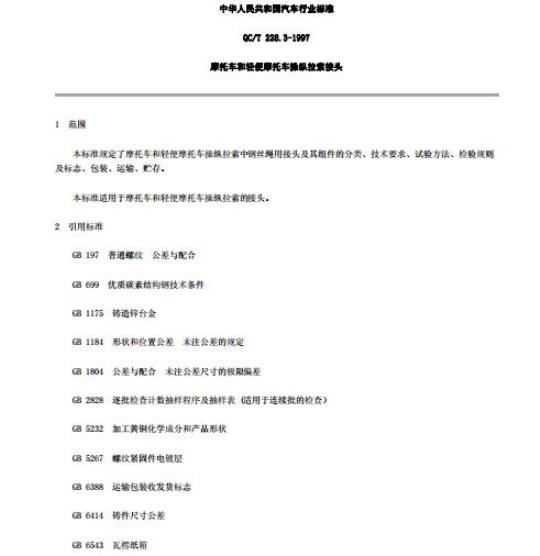

标准图片预览
标准内容
1范围
中华人民共和国汽车行业标准
QC/T228.3-1997
摩托车和轻便摩托车操纵拉索接头本标准规定了摩托车和轻便摩托车操纵拉索中钢丝绳用接头及其组件的分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于摩托车和轻便摩托车操纵拉索的接头。2
引用标准
GB1175
GB1184
GB1804
GB2828
GB5232
GB5267
GB6388
GB6414
GB6543
普通螺纹
公差与配合
优质碳素结构钢技术条件
铸造锌台金
形状和位置公差未注公差的规定公差与配合未注公差尺寸的极限偏差逐批检查计数抽样程序及抽样表（适用于连续批的检查）加工黄铜化学成分和产品形状
螺纹紧固件电镀层
运输包装收发货标志
铸件尺寸公差
瓦楞纸箱
QC/T228.1
QC/T228.10
3产品分类
摩托车和轻便摩托车操纵拉索技术条件摩托车和轻便摩托车操纵拉索试验方法3.1型式、规格
3.1.1A型的型式、规格见图1、表1。图1
翻丝绳
公称直径
B型的型式、规格见图2、表2www.bzxz.net
公称直径
（参考）
拉脱力不小于
拉脱力不小手
（麦考）
压接压鸽
3.1.3C型的型式、规格见图3、表3。适用
铜丝痛
公称直径
3.1.4D型的型式、规格见图4、表4基本
注，螺纹端部充许制成如图所示形状工
拉脱力
不小于
铜丝绳
公称直径
3.1.5E型的型式、规格见图5、表5。适用
钢丝绳
公称直径
3.2标记示例
例1：D=6mm，L=10mm，适用钢丝绳公称直径为1.6mm的A型接头接头A6×10—1.6QC/T228.3—1997限
不大于
不大于
拉脱力
不小手
拉脱力
不小于
例2：D=M6，L=—70mm，适用钢丝绳公称直径为2mm的D型接头：接头DM6×702QC/T228.31997
4技术要求
4.1接头的材料及有关技术要求见表6。4.2接头表面应色泽均匀，不得有锈蚀、露底、鼓泡、毛刺等缺陷。4.3接头与钢丝绳的组合可采用焊接，压接或压铸方法，其拉脱力应符合表1～表5的规定。4.4接头组合后的尺寸应符合表1～表5的规定。表6
形位公差
未佳园角或創单
囊面处理
5试验方法
5.1外观检验采用目测、手感。
HP659-1
GB5232
Z2nA14-1
GB1175
GB6414
纯化（玉峰件）
GB1804
GB1184
R.5或0.5X45
20+30,35
D·2n8·D8（压接件）
GB5267
6键前）
5.2尺寸检验分别使用分度值为0.02mm的游标卡尺和分度值为0.01mm的千分尺。E
5.3镀层厚度检验按GB5267中附录B的规定。5.4
镀后螺纹旋合性检验使用6h级螺纹通规。5.5拉脱力试验方法按QC/T228.10的规定。6检验规则
6.1接头（组合前，下同）应由制造厂质量检验部门检验合格并签发产品合格证后才能出厂。6.2出厂检验（或交收检验）抽样执行GB2828，按一次抽样方案进行。6.3批质量用每百单位产品不合格品数表示。6.4检查批的批量范围力1201～3200，或由供需双方协商确定6.5不合格分类、检查项目、检查水平与合格质量水平见表7。表7
不合格分类
检查项目
螺纹旋合性
镀屋厚度
外观（老项缺陷）
其它每个尺寸
注：压接用接头的D、D、工尺寸的数值由工艺确定。7标志、包装、运输、贮存
71、产品标志采用印刷标签，其内容包括，a）制造厂名：
b）产品名称：
c）产品标记：
d）产品数量；
e）制造日期。
检麦水平)
合格质量水平（AQLS
7.2运输包装收发货标志应符合GB6388的规定。包装箱上应有“怕湿”标志。7.3内包装采用塑料袋或纸盒。外包装采用瓦楞纸箱。瓦楞纸箱应符合GB6543的规定，并使用塑料打包带捆扎每箱净重不超过20kg。
7．4包装箱中应附有产品标志标签和产品合格证。允许用产品标志标签代替产品合格证，但应印有合格标记。7．5贮存场所应通风、干燥、防雨、防嗮，并无腐蚀性气体。在正常贮存条件下，自出厂之日起一年内制造厂应保证接头不发生锈蚀。
7．6允许采用供需双方商定的其它形式的内外包装，但应保证在正常运输和贮存条件下，产品不受损坏。附加说明：
本标准由机械工业部汽车工业司提出。本标准由全国汽车标准化技术委员会归口。本标准由山东省生建摩托车厂负责起草。本标准主要起草人：王立满、刘康、史景琪、徐希生。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
