QC/T 431-2013 火花塞瓷绝缘体技术条件
QC/T431-2013
标准压缩包解压密码:www.bzxz.net
标准内容

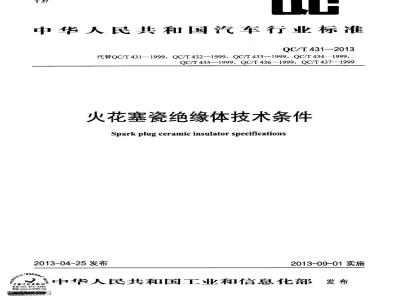

ICS43.060.50
中华人民共和国汽车行业标准
QC/T431-2013
代替QC/T4311999,QC/T432—1999,QC/T433—1999,QC/T434—1999,QC/T435—1999,QC/T436—1999,QC/T437—1999火花塞瓷绝缘体技术条件
Spark plug ceramic insulator specifications2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布
中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准(标准编号、名称、主要内容及起始实施日期见附件1)及6项有色金属行业标准样品(标准样品目录及成分含量表见附件2和附件3),其中:机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、冶金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项,现予以公告。以上机械行业标准由机械工业出版社出版,制药装备、汽车、包装行业标准由中国计划出版社出版,船舶行业标准由中国船舶工业综合技术经济研究院组织出版,航空行业标准由中国航空综合技术研究所组织出版,化工行业标准由化工出版社出版,冶金行业标准由冶金工业出版社出版,有色金属、稀土、黄金行业标准由中国标准出版社出版,建材行业标准由建材工业出版社出版,电子行业标准由工业和信息化部电子工业标准化研究院组织出版,通信行业标准由人民邮电出版社出版。
附件:71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日
附件:
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T427-2013
QC/T431—2013
QC/T290322013
QC/T526—2013
QC/T68—2013
QC/T898—2013
OC/T899-2013
QC/T684-2013
QC/T 225-2013
QC/T64—2013
QC/T902—2013
QC/T291172013
488QC/T29115—2013
OC/T 903-2013
QC/T904—2013
QC/T305—2013
QC/T529—2013
QC/T649—2013
标准名称
汽车用电源总开关技术条件
火花塞瓷绝缘体技术条件
汽车用空气滤清器堵塞报警传感器汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻便摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T427—1999
QC/T 431--1999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435—1999
QC/T436—1999
QC/T437—1999
QC/T29032—1991
QC/T526—1999
QC/T68—1993
OC/T 69-1993
QC/T684—2002
OC/T225—1997
QC/T 64—1993
QC/T65—1993
OC/T29117.10—1993
QC/T29115-1993
QC/T 29117.2—1993
QC/T29117.3—1993
QC/T305—1999
QC/T306—1999
QC/T529—2000
QC/T530-2000
QC/T649—2000
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
QC/T647—2013
QC/T905——2013
QC/T472013
QC/T906—2013
QC/T907—2013
OC/T29061
QC/T908
QC/T909-
—2013
QC/T910
QC/T911—2013
QC/T912-
QC/T913-
QC/T914-
QC/T915-
QOC/T916—2013
QC/T917—2013
QC/T918—2013
QC/T48—2013
QC/T919—2013
QC/T920—2013
QC/T921—2013
QC/T922-2013
QC/T 923--2013
QC/T287-
QC/T625
QC/T721
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀bzxZ.net
重型车用二甲醚单燃料发动机技术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T647—2000
QC/T47—1992
OC/T29061—1992
QC/T48-1992
QC/T287—1999
QC/T625-
QC/T721
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
标准编号
QC/T927—2013
QC/T518—2013
QC/T401-2013
QC/T369-
QC/T370—2013
OC/T621.1—2013
QC/T621.2-2013
OC/T621.32013
QC/T624—2013
QC/T378-
3—2013
QC/T400-2013
QC/T405-
QC/T 928—2013
QC/T929-2013
QC/T930—2013
QC/T931-2013
OC/T599-2013
QC/T403-
QC/T379
QC/T404-
OC/T381
OC/T618-
QC/T383-
QC/T399
QC/T402-2013
QC/T925—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分:
第2部分:
第3部分:
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车定型试验规程
轻型混合动力电动汽车(ISG型)用动力单元可靠性试验方法
被代替标准编号
QC/T 518—2007
QC/T 401—1999
QC/T369—1999
QC/T370—1999
QC/T621—1999
QC/T624—1999
QC/T378-—1999
QC/T 400-1999
QC/T405—1999
QC/T 599—1999
QC/T403—1999
QC/T379—1999
QC/T 404—1999
QC/T381—1999
QC/T618—1999
QC/T383—1999
QC/T399--1999
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
1范围
2规范性引用文件
3术语和定义·…·
4技术要求
5试验方法
6检测规则·
附录A(资料性附录)
吸红过程要求
QC/T431—2013
QC/T431—2013
本标准是以QC/T431-1999《火花塞瓷绝缘体技术条件》为主体,将QC/T432—1999《火花塞瓷绝缘体试验方法外观与尺寸试验方法》、QC/T433一1999《火花塞瓷绝缘体试验方法耐电压试验方法》、QC/T434—1999《火花塞瓷绝缘体试验方法体积密度试验方法》QC/T435-1999《火花塞瓷绝缘体试验方法高温绝缘电阻试验方法》、QC/T436—1999《火花塞瓷绝缘体试验方法耐冷热急变性能试验方法》、QC/T437一1999《火花塞瓷绝缘体试验方法冲击强度试验方法》六项标准合并为“试验方法”作为一章,并人QC/T431一1999《火花塞瓷绝缘体技术条件》中进行修订的本标准相对QC/T431—1999结构修改如下:一增加了第2章“规范性引用文件”,增加了第5章“试验方法”,其他章节则相应顺延。本标准相对QC/T431—1999技术内容修改如下:一在4.1条款瓷绝缘体图2中增加了四个重要尺寸,并将公差直接标注于图中;一对4.3条款瓷绝缘体体积密度山原来的不应低于3.50g/cm,提高至不应低于3.60g/cm;
——参照口本火花塞标准JISB8031—2006,瓷绝缘休应能耐受三次水冷温度急剧变化而不损害,其试验温差为130℃以上,对原标准采用800℃空冷的试验条件进行修改;一对耐电压试验条款作了修改,将瓷绝缘体的耐电压要求分为汽车用火花塞瓷绝缘体和小型汽油机、摩托车用火花塞瓷绝缘体两类,并将耐电压试验分为“耐工频交流电压和耐脉冲电压”,并且在技术要求和试验方法中作为两个单独条款列出;一对4.7条款中高温绝缘电阻进行了修改,规定瓷绝缘体在550±10℃温度下,保温30min后其高温绝缘电阻值应不低于10MQ;一一对4.8条款中机械冲击强度表4中补充了瓷绝缘体圆柱体最大部位直径9~10mm的冲击强度要求;
一在5.5条款机械冲击强度试验中增加了试验装置图。本标准从实施之日起,代替QC/T431-1999、QC/T432—1999、QC/T433—1999、QC/T434-1999.QC/T435—1999.QC/T436—1999.QC/T437—1999。本标准由全国汽车标准化技术委员会(SAC/TC114)提出并归口:本标准起草单位:株洲湘火炬火花塞有限责任公司。本标准主要起草人:陈光云、陈件明、谢菊泉、土伟强、李旭东、张庆鹏、侯江丰、杜德魁。I
1范围
火花塞瓷绝缘体技术条件
QC/T4312013
本标准规定了火花塞瓷绝缘体(以下简称瓷绝缘体)的术语、技术要求、试验方法和检验规则。本标准适应于内燃机电火花点火系统用火花塞的瓷绝缘体。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T7825道路车辆火花塞试验方法和要求GB/T2828.1—2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO2859-1:1999,IDT)GB/T6791道路车辆火花塞及其气缸盖安装孔基本特征及尺寸GB/T772高压绝缘子瓷件技术条件GB/T2900.8电工术语绝缘子
QB/T1642陶瓷坏体显气孔率、体积密度测试方法3术语和定义
GB/T772、GB/T2009.8界定的以及下列术语和定义适用于本标准。为便于使用,以下重复列出了CGB/T772GB/T2009.8的某些术语和定义。3.1
斑点freckles
熔化在瓷绝缘体表面上杂物(如铁质)所形成的异色点。3.2
粘砂insulatorsticking
烧结过程中,粘附在瓷体或釉面的钵屑、砂粒等异物。3.3
气泡bubbles
因杂物分解在瓷绝缘体表面所形成的泡。3.4
碰损chippings
坏件或瓷绝缘体相互之间或与外物相碰击而伤及釉面或瓷绝缘体的缺陷。3.5
粘釉glaze stick
QC/T431—2013
在熔烧时,由于瓷绝缘体相互之间或与外物粘连而损坏釉面或瓷绝缘体的缺陷。3.6
釉面针孔pinholes intheglaze
瓷绝缘体釉面上呈现的不深人瓷绝缘体的、直径在1mm以下的小孔。3.7
堆釉stackedglaze
高出正常釉面的积釉部分。
3.8瓷绝缘体各部位名称如图1所示:16
一上中孔(大孔)端面;2—伞凹部位3—伞凸部位;4一上支承面棱缘;5—大圆柱体棱缘:6—下支承面棱缘;7—下中孔(小孔);8—裙部端面;9—裙部;10—下支承面;11—小圆柱体:12—大圆柱体;13—上支承面;14-圆柱体;15—伞形部位:16—上中孔(大孔)图1瓷绝缘体各部位名称
4技术要求
4.1瓷绝缘体的尺寸公差
4.1.1根据GB/T6791《道路车辆火花塞及其气缸盖安装孔基本特征及尺寸》,瓷绝缘体圆柱体外径极限偏差为±0.3mm。
4.1.2瓷绝缘体重要尺寸极限偏差见图2。如客户有特殊要求则按双方协议。Ly+0.15
瓷绝缘体重要尺寸
QC/T431—2013
4.1.3未注尺寸极限偏差按表1中8~10级标注,孔的尺寸极限偏差为正偏差,外径的尺寸极限偏差为负偏差,长度的尺寸极限偏差为正负偏差(即正负1/2公差)。表1
公差等级表
基本尺寸
>10~14
>14~18
>24~30
>30-40
>40~50
>50~65
>65~80
>80~100
2外观质量
瓷绝缘体应按图样在规定的部位上釉,釉面应光滑、色泽均勾,不允许有粘釉、堆釉和釉面针孔现象。
瓷绝缘体不应有裂纹。
瓷绝缘体不允许有明显的变形。瓷绝缘体部和下支承面不允许有斑点、气泡、粘砂、波纹或碰损。4.2.4
4.3体积密度
瓷绝缘体体积密度不应低于3.60g/cm。4.4耐热冲击性
瓷绝缘体应能耐受三次水冷温度急剧变化而不损害,其试验温差为130℃以上。4.5耐工频交流电压试验(适合电性能抽检)瓷绝缘体应能耐受表2的工频电压试验而不击穿、损坏。表2耐工频交流电压试验
工频电压有效值,kV
稳压时间,s
汽车用火花塞瓷绝缘体
小型汽油机、摩托车用火花塞瓷绝缘体18
OC/T431—2013
4.6耐脉冲电压检查(适合电性能全数检查)结果按表3。表3耐脉冲电压检查
脉冲峰值电压,kv
稳压时间,s
4.7高温绝缘电阻
汽车用火花塞瓷绝缘体
小型汽油机、摩托车用火花塞瓷绝缘体25
瓷绝缘体在550±10℃温度下,保温30min后其电阻值应不低于10M2。4.8机械冲击强度
瓷绝缘体应能耐受表4规定角度不少于一次的冲击试验而不产生损伤或断裂。表4机械冲击强度
瓷绝缘体圆柱体最大部位直径,mm9~10
试验方法
冲击角度
如没有特别规定,瓷绝缘体所有试验应在常温(23±5)℃、常湿(65±20)%的条件下进行。瓷绝缘体试验项目及样本按表5规定,试验顺序按从上到下进行。所有试样应为干燥、清洁的瓷绝缘体。表5
试验项目
外观检查
尺寸检查
体积密度
机械冲击强度
耐工频交流电压”
耐热冲击性
高温绝缘电阻
依据条款
瓷绝缘体测试顺序表
试验数量
1号~5号
耐工频交流电压试验如不符合要求时,允许按5.8条款全数检验。试验样品编号
6号10号
11号~15号16号-20号
5.2外观检查
QC/T431—2013
5.2.1采用目视法对瓷绝缘体外观质量实施检查,必要时采取吸红的方法对瓷绝缘体进行染色(吸红的方法见附录A),然后目测是否有开裂。目视法是指在合适的照明条件下用裸眼(正常视力和辨色能力)在最舒适的目测距离内的检查。5.2.2可以根据瓷绝缘体图纸制作专用变形塞规,采用变形塞规检查是否存在超出要求的变形。5.3尺寸检查
用精度不低于0.02mm的检具对瓷绝缘体外径进行测量,长度尺寸如条款4.1.2中的L,、Lz、Lg需在放大投影仪或其他的精密仪器上检查,孔径可用通止规进行检查。5.4体积密度测定
瓷绝缘体体积密度测定按QB/T1642规定,或用专用体积密度测定仪进行测定。5.5机械冲击强度测定
瓷绝缘体冲击强度试验装置见图3,将试样裙部朝左,夹紧在“V”形块上,校正冲击点,冲击点为圆柱体部位靠大圆柱体的1/3处,然后将摆锤向上扳到所规定的角度,扳开“卡爪”使摆锤自由地落下。试验装置应满足:
a)冲击机摆锤重量应为545g±2g,力臂长度(从摆轴中心线至摆锤冲击点的距离)应为190mm±2mm,支点之间的距离应为18mm±1mm,摆角分度为5齿;b)必须保证试样轴心线与摆动面垂直。4
5.6耐热冲击性试验
1试样;2—左V形块;3一力臂;4-摆角分度盘;5—摆链支架;6-摆锤;7-右V形块;8—夹紧弹片;9—夹紧螺钉图3机械冲击强度测试装置图
5.6.1将试样放入已经加热到预定温度的烘箱内的耐火板上,保温30min,保温期间温度波动不得超过±5℃。
