SN/T 3230-2012
基本信息
标准号： SN/T 3230-2012
中文名称：航空涡轮燃料洁净度的测定便携式自动颗粒计数器法
标准类别：商检行业标准(SN)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2398515
相关标签： 航空 涡轮 燃料 测定 便携式 自动 颗粒 计数器
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 3230-2012.Determination of the level of cleanliness of aviation turbine fuel一Portable automatic particle counter method.
1范围
SN/T 3230规定了测定分散在航空涡轮燃料中颗粒的方法。
SN/T 3230适用于粒径在4μmc~30μmc,总累计计数在60000个/mL范围内的尘埃和水滴的测定。
注1:在本标准中,水滴被认为是颗粒,聚集的颗粒以单一的影像个体被检测。尽管测量的是投影的面积,但在本方法中,投影面积被作为颗粒直径使用
注2:下标(C)表示粒径大小使用可溯源到GB/T18854仪器来测定
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4756石 油液体手工取样法(GB/T 4756- -1998 ,ISO 3170: 1988, EQV)
GB/T 6682分析实验室用水规格和试验方法(GB/T 6682- -2008 , ISO 3696 :1987 , MOD)
GB/T 14039液压传动 油液固体颗粒污染等级 代号(GB/T 14039- -2002 , ISO 4406: 1999,MOD)
GB/T 18854液压传动 液体 自动颗粒计数器的校准(GB/T 18854- -2002,ISO 11171: 1999,MOD)
IP367石油产品试验方法的精密度的测定和应用
3术语 和定义
下列术语和定义适用于本文件。
3.1颗粒尺寸particle size
由NISI使用扫描电子显微镜确定的,或使用本标准校准的液体自动颗粒计数器(APC)确定的颗粒投影面积的等效直径(单位:μm)。
1范围
SN/T 3230规定了测定分散在航空涡轮燃料中颗粒的方法。
SN/T 3230适用于粒径在4μmc~30μmc,总累计计数在60000个/mL范围内的尘埃和水滴的测定。
注1:在本标准中,水滴被认为是颗粒,聚集的颗粒以单一的影像个体被检测。尽管测量的是投影的面积,但在本方法中,投影面积被作为颗粒直径使用
注2:下标(C)表示粒径大小使用可溯源到GB/T18854仪器来测定
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 4756石 油液体手工取样法(GB/T 4756- -1998 ,ISO 3170: 1988, EQV)
GB/T 6682分析实验室用水规格和试验方法(GB/T 6682- -2008 , ISO 3696 :1987 , MOD)
GB/T 14039液压传动 油液固体颗粒污染等级 代号(GB/T 14039- -2002 , ISO 4406: 1999,MOD)
GB/T 18854液压传动 液体 自动颗粒计数器的校准(GB/T 18854- -2002,ISO 11171: 1999,MOD)
IP367石油产品试验方法的精密度的测定和应用
3术语 和定义
下列术语和定义适用于本文件。
3.1颗粒尺寸particle size
由NISI使用扫描电子显微镜确定的,或使用本标准校准的液体自动颗粒计数器(APC)确定的颗粒投影面积的等效直径(单位:μm)。
标准图片预览
标准内容

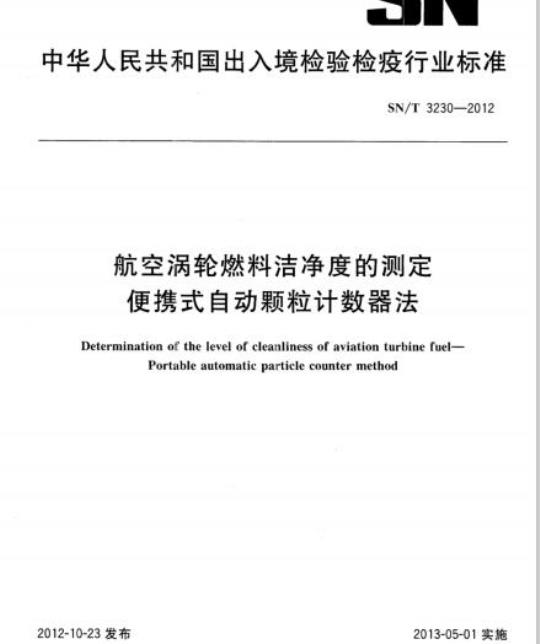

中华人民共和国出入境检验检疫行业标准SN/T3230—2012
航空涡轮燃料洁净度的测定
便携式自动颗粒计数器法
Determination of the level of cleanliness of aviation turbine fuel-Portableautomaticparticle counter method2012-10-23发布
中华人民共和国
国家质量监督检验检疫总局
2013-05-01实施
本标准按照GB/T1.1--2009给出的规则起草。SN/T3230—2012
本标准技术内容采用IP565/09《航空喷气发动机燃料清洁度的测定便携式自动颗粒计数器法》，
并做了下列编辑性修改：
删除了原标准中的所有对仪器和有证标物的供应说明的上角标“1”；删除了原标准中的13.1总则”中对精密度数值来源的说明；删除了原标准中“第14章实验报告”；删除了原标准中的资料性信息“附录C”；删除了原标准中的参考文献和变更汇总。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国海南出人境检验检疫局。本标准主要起草人：王佰华、王军华、黄宏星、张怡、赵亚娟。工
1范围
航空涡轮燃料洁净度的测定
便携式自动颗粒计数器法
本标准规定了测定分散在航空涡轮燃料中颗粒的方法。SN/T3230—2012
本标准适用于粒径在4μmc)～30μmcc)，总累计计数在60000个/mL范围内的尘埃和水滴的测定。
注1：在本标准中，水滴被认为是颗粒，聚集的颗粒以单一的影像个体被检测。尽管测量的是投影的面积，但在本方法中，投影面积被作为颗粒直径使用。注2：下标(C)表示粒径大小使用可溯源到GB/T18854仪器来测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4756石油液体手工取样法（GB/T4756—1998，ISO3170：1988EQV）GB/T6682分析实验室用水规格和试验方法（GB/T6682—2008，ISO3696：1987，MOD）GB/T14039液压传动油液固体颗粒污染等级代号（GB/T14039—2002，ISO4406：1999，MOD)
GB/T18854
液体自动颗粒计数器的校准（GB/T18854—2002ISO11171：1999，液压传动
IP367石油产品试验方法的精密度的测定和应用3术语和定义
下列术语和定义适用于本文件。3.1
颗粒尺寸particlesize
由NISI使用扫描电子显微镜确定的，或使用本标准校准的液体自动颗粒计数器（APC)确定的颗粒投影面积的等效直径（单位：um）。3.2
累计计数·cumulative count
在各预设粒径通道（≥4μmc)≥6μm(c)≥14μmc)≥21μm(c≥25μm(c≥30μmc）中每毫升样品中的总颗粒数，以个/mL。3.3
ISo代号ISOcodes
用GB/T14039中规定的ISO代号的来表示测试结果。该代号用等级代码X/Y/Z形式表达，其中XYZ分别表示每毫升试样中粒径≥4μmc)、≥6μm(c>、≥14μmc>的颗粒累计计数。1
SN/T3230--2012
4方法提要
4.1从试样容器中直接吸取的试样以30mL/min流量通过光学测定池后，排人废液罐。自动测试程序以用50nL试样冲洗光学测定池和管路开始，之后以每次10mL的试样量，测试3次，以3次测试结果的平均值报结果。
4.2样品中的颗粒物通过样品池造成光的衰减，产生电压降，电压降与颗粒/液体直径成比例。完成测试后，仪器自动通过软件计算各预设通道的粒径数目并显示出来。5试剂与材料
除非特别规定，仅使用分析纯及以上试剂，所用水应符合GB/6682中规定的三级水要求。5.1有证标物，含中等粒径实验颗粒（MTD)。5.2正庚烷，用装有0.45μm滤膜（5.3）的过滤装置（6.4）过滤正庚烷。并贮存于用过滤后的正庚烷冲洗干净的合适材料制造的容器中。5.3滤膜，用纤维素或聚碳酸酯制造，孔径0.45μm。6仪器
6.1便携式自动颗粒计数器（APC)：一种不带要支架的便携式或实验室使用的仪器。该仪器由光学测定池、组合式双泵、电路控制的自动切换阀、样品分析软件、数据显示和打印部件组成（见附录A）。该仪器的标定应能溯源到符合GB/T18854标准校正过的一级设备，6.2试样容器，圆柱型，材质玻璃或塑料，容积少125mL，确保浆装的样品吸人管管口距试样容器底部至少10mm以上，并有内密卦的盖。注：为了避免任何可能因某些样品产生静电造成颗粒被吸附到容器内部造成的问题，建议采用玻璃容器。6.3废液容器，用于收集试验过的试样6.4过滤装置，可安装0.45
&m滤膜过滤正庚烷。
取样和试样的准备
7.1取样
7.1.1除非特别规定，实验室样品应按GB/T4756获得，至少采取125mL试样。7.1.2采样容器应能转移样品而不会造成污染。容器材质应是内部为环氧树脂全衬的金属容器、棕色玻璃容器或聚四氟乙烯容器
7.1.3采样容器在采样前，应用待采试样（占该容器的容积的10%～20%）至少冲洗3次。每次冲洗应盖上盖子，摇动至少5s，倒出废液。7.1.4保证采样容器采样后有10%的预留空间。7.2试样的准备
7.2.1反复旋转试样容器至少60圈来制备测试试样。7.2.2取一洁净试样容器，用待测试样清洗至少3次。或者用过滤好的正庚烷（5.2)彻底清洗试样容器，然后在洁净的环境下干燥后使用。7.2.3在试样容器中倒人至少125mL混合好的试样，用洁净的盖子盖严。2
7.2.4确保试样容器至少留有10%的剩余空间。8试验步骤
仪器的准备
按照制造商的说明，安装便携式自动颗粒计数器。SN/T3230—2012
确认已选择并显示AVTUR操作模式。打印结果时也应该确认是在该模式下。8.1.37
在试验前仪器自动进行以下分析前检查：光源操作；
-光源强度；
传感器状况：
电源电压。
上述检查的任一项出现问题便携式自动颗粒计数器将会指示故障。在每次执行测试程序前用过滤好的正庚烷清洗金属人口管（见A.1.5)，确保其是洁净的。8.1.5
在任何日常测试开始前，用至少120-mL过滤好的正庚烷放人洁净的试样容器中，按照8.3规8.1.6
定的步骤进行试验。
仪器的确认和校准
操作者在使用前应检查便携式自动颗粒计数器的校准是否在有效期内。8.2.2确认
按照制造商的说明，至少每6个月要对便携式自动颗粒计数器是否处于正常工作状态进行8.2.2.1
确认。
按照8.3中步骤的要求用有证标物（5.1)进行试验。实验结果波动应该在该有证标物规定值8.2.2.2
的1个ISO等级代码之内。如巢超过1个ISO等级代码则要检查确认有证标物是否在有效期内，用过滤好的正庚烷再次进行清洗；然后再重复试验加以确认。如果结果超过证书允许误差，咨询制造商。注：用ISO等级代码表示的每毫升颗粒数请参见GB/T/14039！8.2.2.3流量，按照制造商的说明要求确认公称流量为30mL/min/如果流量不正确，则联系制造商。8.2.3校准
按照制造商说明要求每12个月至少校准一次，或在测量系统进行维护后立即校准。8.3样品的测试
8.3.1在即将进行样品测试前，按照7.2的方法，将容器翻转的方式制备试样（频率约为每秒钟一次），该操作不少于1min。
注：为了防止夹带空气，在混合试样时，翻转不要太剧烈。警告：不可对已经进行过洁净度测试的样品容器中的试样进行再测试。因为在测试过程中一些颗粒可能发生沉降。因此所有测试的样品都应该是新制备的试样。8.3.2如果所采样品只用于该项目的测试且样品容器和样品体积均满足实验条件的要求，允许直接在采样容器中进行样品试验。
注：直接在采样容器中进行试验可以降低或避免可能出现的检测环境对样品的污染。但是为了避免出现交叉污染，该容器内样品不适合进行其他项目的试验。3
SN/T3230--2012
8.3.3确保洁净的试样输送管能插到试验所需的约80ml燃料的液面之下。8.3.4确认洁净的试样输送管没有触碰到试样容器的侧壁或底部。8.3.5按照仪器操作手册说明，开始自动测试程序。8.3.6双泵吸取50mL试样对样品输送管和光学测量池管路进行冲洗和清洁。然后分3次吸取各10mL的试样进入光学测量池进行测量。记录3次测量数据，以3次测量数据的平均值报出并打印测试结果。
注1：数据可以贮存在非易失性存储器中和也可以再次打印，或下载到计算机或其他计算机设施中。注2：如果在3次≥4Amc的测试中偏差超过10%或200个颗粒/ml..则说明采样可能存在问题。注3：在测试不同航空涡轮燃料时，可以通过测试过滤好的正庚烷（5.2)来检查便携式自动颗粒计数器和试样输送管是否完全无上次试验残留的污染物。8.3.7记录样品的编号。
结果报告
根据打印或显示的结果报告出具最终测试结果：a）累计计数；
b）ISO等级代码。
10精密度
10.1重复性（r）
同一操作人员用同一设备，在恒定的操作条件下，采用相同的试验材料，按照试验方法进行正常和正确操作，连续两次测试结果之差，从长期来说，20个中只有1个超过表1中的值（95%置信水平）。精密度（95%置信水平）
≥4μmac
≥6μm(c
≥14μmcc
≥21μm(c)
≥25μme
≥30μm(c)
结果范围
216~45061
74~22483
2~1444
注1：其中X是每毫升的平均累计计数。重复性
0.07861(X+2000)
0.1545(X+500)
0.3485(X+40)
0.5202(X+5)
0.6023(X+2)
0.7937(X+0.5)
注2：对于≥21μmc>、≥25μmc和≥30μm(c>的粒径范围的颗粒见10.2中注1。10.2再现性(R）
再现性
0.09959(X+2000)
0.1993(X+500)
0.4567(X+40)
0.7272(X+5)
0.9096(X+2)
1.2781(X+0.5)
不同操作人员在不同实验室，采用相同材料，按照试验方法进行正常和正确操作，所得两个独立测试结果之差，长期来看，20个只有1个超过表1中的数值（95%置信水平）。注1：对于≥21μm(心、≥25μm和≥30pm(e的粒径范围的颗粒由于其累计数小且大粒径颗粒的易沉降等原因，精密度数据较差。同样对最大两个颗粒直径范围[≥25μm<和≥30μm(c]，其再现性难满足IP367推荐的普遍可接受的最小30个自由度的要求。注2：在联系ISO编码时，由于其特性是属非高斯方式，在用这些分级计算重复性和再现性时统计是不满意的。但是由于ISO等级代码使用简便，在工业上已广泛使用，为了帮助用户，附录B列出其精密度数值。这些仅是提供信息而已。
附录A
（规范性附录）
便携式颗粒计数器
SN/T3230—2012
A.1本仪器由计算机控制的双泵系统和通过自动切换阀连接的光学测定池构成。图A.1是典型的仪器结构图。
光学测定池
自动切换阀
废液罐
图A.1便携式自动颗粒计数器结构图样品容器
A.2自动切换阀：可以实现在计算机控制下自动进行冲洗和样品测定，维持样品从样品容器到光学测定池之间单向流动。
A.3双泵：在计算机控制下由恒速马达驱动的泵，能保证样品以稳定的30mL/min流量通过光学测定池。
A.4光学测定池：由光学探头和波长为670nm士5nm，功率为5mW二极管激光光源组成。A.5样品输送管组件，有以下部件组成：a）与人口接头连接的柔性透明管；b）可调节长度的金属管接头，便于不同容积的试样容器：c）可避免灰尘进人的试样容器的盖。A.6打印机，记录全部测定信息和测试结果（参见附录B)。注：在实验结束后自动打印结果。测定过程中的分析和结果也能打印（见制造商说明书）。5
SN/T3230—2012
附录B
（资料性附录）
ISO等级代码的精密度描述
B.1在涉及ISO等级代码分级过程修约时，由于其特性是属非高斯方程，在用这些分级计算重复性和再现性时不符合统计学要求。但是，由于ISO等级代码分级使用简单、方便，已在工业上得到广泛的使用，为了方便用户的使用，以下给出了其精密度数值。鉴于以上原因，用户在采用这些数值时应注意：它们仅用在1SO分级表示的重复性和再现性上。对本标准精密度的细节，参见本标准的第10章和以累计数/毫升表达计算的结果。
B.2重复性（r)，同一操作人员用同一设备，在恒定的操作条件，采用相同的试验材料，按照试验方法进行正常和正确操作，连续两次测试结果之差，从长期来说，20界中只有1个超过表B.1中的值。表B.1精密度（95%置信水靠）
ISO≥4μmc
ISO≥6μmc
ISO.≥14μmccy
结果范围
一重复性
再现性
B.3再现性（R），不同操作人员在不同实验室，采用相同材料按照试验方法进行正常和正确操作，所得两个独立测试结果之差，长期来看，20个只有1个超过表B.1中的数值SN/T3230-2012
中华人民共和国出人境检验检疫行业标准
航空涡轮燃料洁净度的测定
便携式自动颗粒计数器法
SN/T3230—2012
中国标准出版社出版
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）总编室：(010)64275323
网址spc.net.cn
中国标准出版社秦皇岛印刷厂印刷开本880×12301/16
印张0.75
字数12千字Www.bzxZ.net
2013年3月第一版
2013年3月第一次印刷
印数1-1600
书号：155066·2-24780定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
