SN/T 0724-1997.Rules for the inspection of plugs and socket-outlets for export.
1范围
SN/T 0724规定了出口交流电源插头、插座的抽样、检验及检验结果的判定。
SN/T 0724适用于出口的、户内外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、电流不超过32A.带或不带接地触头的插头和固定式或移动式插座的出口检验。也适用于装在电线组件中的插头和装在电线加长组件中的插头和移动式插座的出口检验。如须执行其他标准,应在合同中明确规定。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查)
IEC 884-1-1994家用和类 似用途插头插座第1 部分:通用要求
3定义
本标准采用下列定义。
3.1 插头
指具有设计用于与插座的插套插合的插销,并且装有用于与软缆进行电气连接和机械定位部件的电器附件。
3.2插座
指具有设计用于与插头的插销插合的插套,并且装有用于连接软缆的端子的电器附件。
3.3 多位插座
指两个或多个插座的组合体。
3.4保护门
指装在插座里,用于在插头拔出时能自动地,至少将插套遮蔽起来的活动部件。
3.5 检验批
指为实施抽样检验而汇集的同规格、同型号、在相同生产条件下生产的单位产品,简称批。
1范围
SN/T 0724规定了出口交流电源插头、插座的抽样、检验及检验结果的判定。
SN/T 0724适用于出口的、户内外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、电流不超过32A.带或不带接地触头的插头和固定式或移动式插座的出口检验。也适用于装在电线组件中的插头和装在电线加长组件中的插头和移动式插座的出口检验。如须执行其他标准,应在合同中明确规定。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查)
IEC 884-1-1994家用和类 似用途插头插座第1 部分:通用要求
3定义
本标准采用下列定义。
3.1 插头
指具有设计用于与插座的插套插合的插销,并且装有用于与软缆进行电气连接和机械定位部件的电器附件。
3.2插座
指具有设计用于与插头的插销插合的插套,并且装有用于连接软缆的端子的电器附件。
3.3 多位插座
指两个或多个插座的组合体。
3.4保护门
指装在插座里,用于在插头拔出时能自动地,至少将插套遮蔽起来的活动部件。
3.5 检验批
指为实施抽样检验而汇集的同规格、同型号、在相同生产条件下生产的单位产品,简称批。
标准图片预览
标准内容

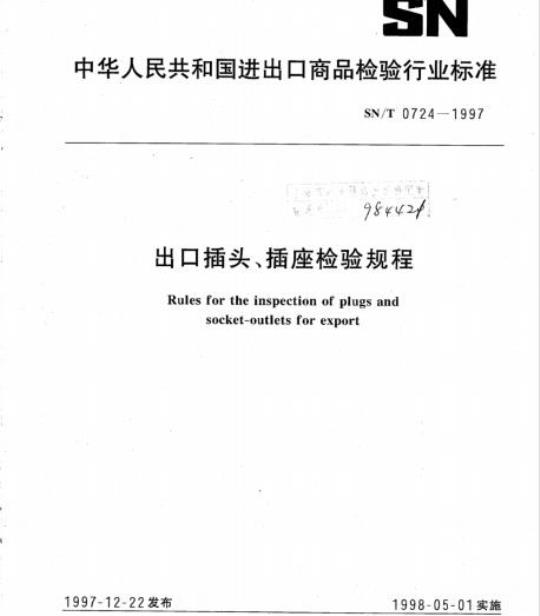

中华人民共和国进出口商品检验行业标准SN/T0724-1997
出口插头、插座检验规程
Rules forthe inspection of plugs andsocket-outletsforexport
1997-12-22发布
中华人民共和国国家进出口商品检验局1998-05-01实施
SN/T0724—1997
本标准是根据标准化工作导则GB/T1.1--1993中标准编写的基本规定，同时参照IEC884-11994《家用和类似用途插头插座第1部分：通用要求》，并结合商检的特点制定和编写的。本标准由中华人民共和国国家进出口商品检验局提出并归口。本标准由中华人民共和国浙江进出口商品检验局负责起草。本标准主要起草人：周敏、陆五昌、黄风雷。本标准系首次发布的出口插头插座的行业标准。1范围
中华人民共和国进出口商品检验行业标准出口插头、插座检验规程
Rules for the inspection of plugs andsocket-outlets for export
本标准规定了出口交流电源插头、插座的抽样、检验及检验结果的判定。SN/T0724-1997
本标准适用于出口的、户内外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、电流不超过32A，带或不带接地触头的插头和固定式或移动式插座的出口检验。也适用于装在电线组件中的插头和装在电线加长组件中的插头和移动式插座的出口检验。如须执行其他标准，应在合同中明确规定。2引用标准下载标准就来标准下载网
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2828—87逐批检查计数抽样程序及抽样表（适用于连续批的检查）IEC884-1-1994家用和类似用途插头插座第1部分：通用要求3定义
本标准采用下列定义。
3.1插头
指具有设计用于与插座的插套插合的插销，并且装有用于与软缆进行电气连接和机械定位部件的电器附件。
3.2插座
指具有设计用于与插头的插销插合的插套，并且装有用于连接软缆的端子的电器附件。3.3＇多位插座
指两个或多个插座的组合体。
3.4、保护门
指装在插座里，用于在插头拔出时能自动地，至少将插套遮蔽起来的活动部件。3.5检验批
指为实施抽样检验而汇集的同规格、同型号、在相同生产条件下生产的单位产品，简称批。4抽样
4.1抽样条件
申请人应提交有效的型式试验报告和检验批的厂检合格单。4.2抽样方案
中华人民共和国国家进出口商品检验局1997-12-22批准1998-05-01实施
SN/T0724-1997
4.2.1型式试验的样本按IEC884-1--1994中5.4。4.2.2交收检验开箱数按所提交批量的总箱数，根据GB2828正常检查一次抽样方案特殊检查水平S-3确定。
4.2.3检查样本按GB2828正常检查一次抽样方案一般检查水平S-4确定，并从4.2.2规定抽取的箱数中抽出。
4.2.4合格质量水平AQL值
交收检验不合格品分为A类、B类和C类。A类不合格品
B类不合格品
C类不合格品
不允许
AQL值为1.5
AQL值为4.0
4.2.5检验批的检查严格度按GB2828--87中4.6.3的转移规则。4.3抽样方法
样本从检验批中随机抽取。
5检验
检验分型式试验和交收检验。
5.1型式试验
型式试验的项目、技术要求及测试方法按IEC884-1—1994第4章至第29章的规定。检验判定按IEC884-1-1994中5.5。
正常情况下型式试验有效期为一年。如有下列情况，应进行型式试验：a）首批出口或一年以上未出口而再次出口；b）主要结构材料、工艺或配套件变更；c）质量不稳定，交收检验发现异常以及国外用户有不良反应等。5.2交收检验
交收检验的项目、内容等按表1。5.3检验结果的判定
检验中若发现有A类不合格品，即判定该批不合格。若B类和C类不合格品分别小于或等于相应的合格判定数A，则判定该批合格，否则判该批为不合格。
6不合格的处置
6.1经检验合格的批，应将发现的不合格品换成合格品。6.2对检验不合格的批，经返工整理，允许再申请检验一次。7其他
检验合格的批，检验有效期为12个月。序
检验项目
外观结构
防触电保护
使用性能
冷态电气强度
SN/T0724-1997
交收检验的项目、内容
不合格内容
包装不牢固，破损，标志印刷不清晰1.1
内包装上标志内容与实际货物不符1.2
外观严重不整洁
表面有锐边或尖点
外表擦伤或损坏变形
2.2、标志不清晰、内容不全、标志易脱落2.3
插头插座的型式和尺寸不符合输人国标准或合同的要求
2.4插座盒内固定件松脱或有金属异物带接地极的插头插拔的先后秩序不符合要2.5
带电线组件的插头插座，电线的规格与额定值不符
正常使用的插座带电部件易触及插头与插座部分或全部地插合时，带电部3.2
件易触及
插头和移动式插座的外部零件用非绝缘材3.3#
料制成
3.4带保护门的插座保护门失灵或用探针触到带电体
插头或插座在插合时接触不良
带熔断器的，其规格与插头插座的额定值4.2
带开关和指示器的，其开关通断不良或指4.3
示器不正常
4.4带保护器的，保护功能失灵
检验方法
用一电路测试
测试指检查
测试指检查
手动并观察
用探针检查
用标准样
通电测试
仪器测试
对插头插座在下述部位施以交流正弦波50或60Hz电源1min，出现闪络或击穿。施加位置：
a）所有连在一起的极与本体之间；b）极与极之间：
施加电压：
c）对额定电压130V以下的为1250V；d）对额定电压130V以上的为2000V高压仪表测
施加电压从
一半开始，然
后迅速升到
规定值
不合格分类
/TO724
中华人民共和国进出口商品检验行业标准
出口插头、插座检验规程
SN/T 0724-1997
中国标雅出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷版权专有不得翻印
开本880×12301/16
印张1/2
字数7千字
1998年5月第一次印刷
1998年5月第一版
印数1—2000
书号：155066：2-12110
定价6.00元
