SN/T 4339-2015

基本信息

标准号: SN/T 4339-2015

中文名称:IVD-I型昆虫视频侦测仪操作规范

标准类别:商检行业标准(SN)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:16143815

相关标签: 昆虫 视频 侦测 操作 规范

标准分类号

关联标准

出版信息

相关单位信息

标准简介

SN/T 4339-2015.Rule for operation of IVD-I insect video detector.
1范围
SN/T 4339规定了IVD-I型昆虫视频侦测仪的设备硬件和软件的构成和操作方法,规定了该设备在现场查验中的使用规范。
SN/T 4339适用于进出境现场植物检疫工作中在货物、包装材料和运输工具上探查1mm以上的可见昆虫。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
SN/T2340有害生物图像摄取操作规范
3术语和定义
下列术语和定义适用于本文件。
3.1图像image
通过数码图像采集设备采集和输出的静态数码图像。
3.2景深depth of field
被摄主体(对焦点)前后的清晰范围。
3.3像素pixel
影像的最小单位。
3.4分辨率resolution
数码相机分辨率是数码相机感光元件的有效图像获取像素值,也称为影像分辨率,单位是每英寸像素,即ppi(pixel per lnch),习惯上用成像像素的数量表示。
数码照片分辨率常用图像长宽像素数量的乘积表示。
显示器、打印机或者冲印设备的输出分辨率,单位是每英寸的显示点数,即dpi(dotperinch)。
3.5  2.4 G
2.4 G无线技术指使用频段在2.405 GHz~2.485 GHz之间的无线电波用于科学、医药、农业、工业通讯的技术。该频段为国际规定的免费频段,是全球范围内被广泛使用的超低辐射绿色环保频段;具有125个通迅信道,网格带宽传速率最高可以达到108Mbps,传输距离相对较远(空旷地带:200m有效传输距离),且不受传输方的影响,支持双向通迅。

标准图片预览






标准内容

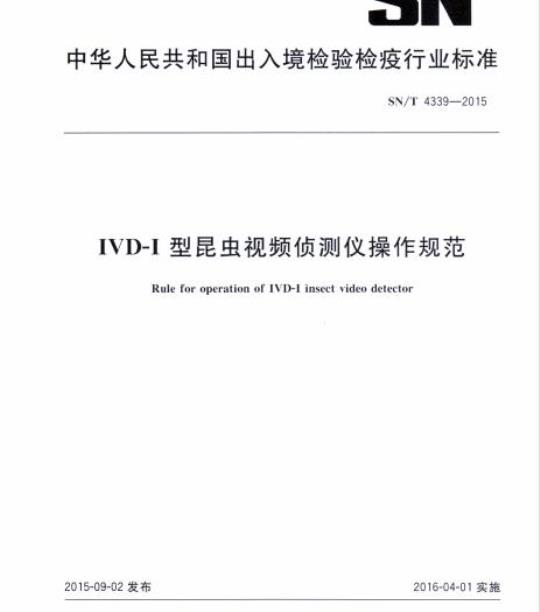

中华人民共和国出入境检验检疫行业标准SN/T4339—2015
IVD-I型昆虫视频侦测仪操作规范Rulefor operation of IVD-Iinsect videodetector2015-09-02发布
中华人民共和国
国家质量监督检验检疫总局
2016-04-01实施
本标准按照GB/T1.1—2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。SN/T4339—2015
本标准起草单位:中华人民共和国深圳出人境检验检疫局、深圳市检验检疫科学研究院、中华人民共和国太仓出入境检验检疫局。本标准主要起草人:娄定风、刘新娇、吕飞、焦懿、徐浪、李秋枫、陈冬美、向才玉、余道坚、康林、邓琼、张伟峰、陈志粪。
1范围
IVD-I型昆虫视频侦测仪操作规范SN/T4339—2015
本标准规定了IVD-I型昆虫视频侦测仪的设备硬件和软件的构成和操作方法,规定了该设备在现场查验中的使用规范。
本标准适用于进出境现场植物检疫工作中在货物、包装材料和运输工具上探查1mm以上的可见昆虫。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。SN/T2340有害生物图像摄取操作规范3术语和定义
下列术语和定义适用于本文件。3.1
图像image
通过数码图像采集设备采集和输出的静态数码图像3.2
景深depthoffield
被摄主体(对焦点)前后的清晰范自3.3
像素pixel
影像的最小单位。
分辨率resolution
数码相机分辨率是数码相机感光元件的有效图像获取像素值,也称为影像分辨率,单位是每英寸像素,即ppi(pixelperlnch),习惯上用成像像素的数量表示。数码照片分辨率常用图像长宽像素数量的乘积表示。显示器、打印机或者冲印设备的输出分辨率,单位是每英寸的显示点数,即dpi(dotperinch)。3.5
2.4G无线技术指使用频段在2.405GHz~2.485GHz之间的无线电波用于科学、医药、农业、工业通讯的技术。该频段为国际规定的免费频段,是全球范围内被广泛使用的超低辐射绿色环保频段;具有125个通迅信道,网格带宽传速率最高可以达到108Mbps,传输距离相对较远(空旷地带:200m有效传输距离),且不受传输方的影响,支持双向通迅。1
SN/T4339—2015
3G3rd-generation
第三代移动通信技术,是指支持高速数据传输的蜂窝移动通讯技术。3G服务能够同时传送声音及数据信息,速率一般在几百kbps以上。目前3G存在四种标准:CDMA2000、WCDMA、TD-SCDMA、WiMAX。
WiFiwireless fidelity
也写为Wi-Fi(无线相容认证),是无线局域网联盟(WLANA)的一个商标,该商标仅保障使用该商标的商品互相之间可以合作,后转指短程无线传输技术,现在IEEE802.11这个标准已被统称作WiFi。WiFi俗称无线宽带,能够在数百英尺范围内支持互联网接入的无线电信号,所支持的速度最高达54Mbps,在2.4GHz频段工作。
无线局域网
WirelessLocalAreaNetwork;WLAN一种基于802.11n/b/g/a标准,利用WiFi无线通信技术将个人计算机等设备连接起来,构成可以互相通信、实现资源共享的网络,工作于2.4GHz或5.3GHz射频波段。3.9
视频图像
通过摄像头或摄像机拍摄的连续多顿的数码图像。3.10
顿frame
影像动画中最小单位的单幅影像画面。3.11
视野visual field
通过仪器所能看见的空间范围。3.12
焦距focallength
从透镜的光心到光聚集之焦点的距离。3.13
Fluminosity
物体被照亮的程度,采用单位面积所接受的光通量来表示,表示单位为勒克斯(Lux,Ix)。1勒克斯等于1流明(lumen,lm)的光通量均勾分布于1m2面积上的光照度。照度是以垂直面所接受的光通量为标准。
objectdistance
物体到平面镜(或透镜的光心)之间的距离。3.15
imagepattern recognition
图像模式识别
利用指定的模式在一幅图像中找到已知的物体的方法。3.16
视频眼镜videoglasses
将计算机的显示图像放置到眼前显示的显示器2
4原理
SN/T4339—2015
IVD-I型昆虫视频侦测仪的探测头借助探测杆伸向查验部位,并依靠连接探测杆的支撑架保持图像的稳定和调节物距;探测头内的摄像头摄取被查物品表面的视频图像,传递到计算机。计算机软件中的识别模块采用昆虫图像模式识别技术,对图像进行实时分析,根据昆虫图像判别指标,判断图像中与背景反差较大的色块是否昆虫,并用方框围起昆虫及其疑似物的图像作为标记。主机采用高速计算机对每一顿图像进行分析,同时标记出整幅视频图像中所有的疑似点。主机屏幕显示内容可以通过连接主机的视频眼镜来显示。
操作者通过移动探测头扫描物品表面,在传回的图像中查找害虫,并使用仪器软件对操作和结果进行记录,查询资料,以及远程传输查验结果等。5设备硬件
整体结构与功能
IVD-I型昆虫视频侦测仪由探测头、探测杆、主机和视频眼镜组成。操作者手持探测杆将位于杆前端的探测头伸达探测位置,实时采集视频图像。同时通过杆后端的操控器无线控制主机软件的运行。探测头采集的图像通过无线方式传递到主机,在主机上进行分析、处理和记录。主机的屏幕显示内容通过无线视频眼镜来观看。设备结构参见图A.1~图A.5。5.2
2探测头
探测头由摄像头、照明灯、照明灯亮度调节旋钮等构成探测头主要功能是采集视频图像,并将视频图像发送到主机。探测头中摄像头的分辨率,应符合SN/T2340的要求。5.3
3探测杆
探测杆由连接杆、支撑架和操控器等构成。探测杆采用头尾两端有螺纹杆和螺纹槽的多根圆杆,头尾旋紧连接而成。根据探测距离的需要,可增减圆杆数量调节总的杆长。
连接杆的主要功能是将探测头送入探查位置。支撑架由连接杆夹、角度调节部件、支撑杆、脚轮构成。连接杆夹将支撑杆固定在连接杆的任意部位,从而可以任意选择支撑位置。支撑架的主要功能是支撑探测杆,稳定图像,操控器由操控器盒及盒内的鼠标构成。操控器固定在连接杆的末端。鼠标采用蓝牙鼠标,用于无线操控主机软件。
5.4主机
主机主要采用笔记本计算机,当采用无线视频眼镜时,可使用台式计算机。主机配备WiFi无线接口(连接无线局域网)、蓝牙接口(连接蓝牙鼠标)、2个USB接口(连接无线摄像头、VGA-VIDEO转换器电源)、VGA接口(连接无线视频眼镜无线发射机)、RJ45接口(连接局域网络线路)。
主机安装昆虫视频侦测系统软件,进行数据处理、记录,以及资料查询、上传等。3
SN/T4339-2015
5视频眼镜
无线视频眼镜与连接主机的无线发射机通过无线连接。视频眼镜从主机获取主机屏幕图像,在操作者眼前播放,便于在查验过程中观看显示内容和防止白天强光干扰,同时操作者无需用手握持显示屏。5.6网络设备
网络设备包括无线路由器、局域网设备和3G网卡等,提供IVD-I型昆虫视频侦测仪与远程计算机通讯的平台。视频侦测仪主机的WiFi接口通过无线方式连接无线路由器,与局域网中的远程计算机交换数据,或者通过插入USB接口的3G网卡与在因特网的远程主机连接,交换数据6设备软件
6.1软件系统结构
IVD-I型昆虫视频侦测仪系统软件由摄像头管理模块、识别标记模块、图像浏览模块、编辑档案模块、上传数据模块、浏览资料模块、设置模块组成。设备中数据流向参见图B.1。6.2软件功能
摄像头管理
供操作者手动控制摄像头信号的打开与关闭,视频图像缩放与显示,录像、拍照等昆虫识别与标记bzxz.net
对采集的图像进行分析,根据特定算法,实现对疑似昆虫及其踪迹的图像进行自动识别和标记。图像浏览与比对
选择播放昆虫类别及种类的图像和文字说明,与摄像头传回的现场昆虫图像进行比对,以辨识昆虫种类。
6.2.4档案编辑
记录、播放、删除查验档案(包括文字、照片、影像)。带GPS模块的计算机,可以记录查验点的经纬度。
6.2.5上传数据
采用FIP方式上传查验档案。自动通过可用的网络(有线局域网、无线局域网或3G网络),根据设置找到FTP服务器并手动上传
6浏览资料
采用软件内置浏览器,根据用户填写或设置的网址进行资料浏览。6.2.7设置
对系统进行设置,包括标记模式、摄像头选择、GPS参数、文件记录项目、FTP参数和用户管理。4
6.3软件设置
标记模式
SN/T4339—2015
设置标记,便于查验时程序自动标记疑似目标;取消标记,用于无标记框的拍照和录像。6.3.2
摄像头选择
在主机配备多个摄像头时选择所用的摄像头。选择摄像头之一,有图像传回则选择正确。6.3.3GPS参数
设定主机与GPS模块交换数据的参数。有数据传回则设置正确。6.3.4文件记录项目
设定在记录档案时,一次导人的缺省项目。如果没有安装GPS模块,则不选择“经纬度”。6.3.5FTP参数
设定远程FTP主机的连接参数。设置正确则数据上传正常。6.3.6
6用户管理
增加、修改或删除本系统授权使用的登录码和用户姓名7
操作程序
7.1准备工作
检查设备
检查电池是否充足,电力不足够当次使用时需要充电或携带备用电池,检查连接杆数量是否足够各配件是否齐备。
开机测试硬盘空间是否足够,摄像头、鼠标、视频眼镜是否工作正常7.1.2检查资料
开机查询查验资料是否齐备,并记录查验任务。7.2设备携带与装卸
远距离携带和长时间放置时,可分拆探测杆、探测头,卸去数据线、电源线等连接线,将探测头、主机、视频眼镜等装人保护袋,再将所有部件放入设备袋。避免设备部件之间的摩擦和挤碰。携带设备时应注意避免碰撞和挤压,设备袋应小心轻放,安装时先连接探测杆和支撑架,再安装探测头、操控器和视频眼镜。7.3设备佩戴
佩戴杆式探测器时,将主机及相关部件放人便携式背囊中并背上;戴上视频眼镜,手持探测杆。5
SN/T4339—2015
7.4启用设备
7.4.1开机
打开摄像头、鼠标电源开关,开启主机,运行软件,打开视频眼镜电源开关并接通主机。如果有多次连续查验,可以在首次查验时开机,后续查验无需重新开机。7.4.2登录
运行软件后,先填写用户登录码,点击确认后进入程序7.4.3填写查验记录
首次进人软件系统,以及每次进行新的查验时,需要填写查验编号,以便在主机上建立同名的查验档案文件夹,存放查验档案(文字、照片、影像)。7.4.4检查连接
打开摄像头电源开关,确认无线收发器已连接。进入主屏,确认摄像头已开。点击鼠标,确认鼠标控制完好。确认视频眼镜有图像。
7.5架设设备
将摄像头焦距调节到或保持在常用的位置,保证景深在昆虫识别范围内。探测部位较暗时,打开探测头上的照明开关,调节光强度到昆虫识别范围内如果探测杆较长,寻找支撑点,调节支撑杆的支撑位置和角度,将支撑杆紧固使用探测杆将探测头伸向探测部位。调节操控器到便于操作的位置,然后紧固在探测杆上。应根据不同场合架设设备,方法参见图C.1~图C.3。7.6探测
使用IVD-I型昆虫视频侦测仪时,移动探测杆,使探测头横向或纵向移动,扫描查验部位。首次扫描物距可大一些,以观察较大范围。物距参照在附录D中列出的有效识别距离范围内,以便获得正确的昆虫标记
对探测头传回图像中标记的疑似目标要注意判断。必要时,可以减小物距,推近仔细观察,或者放大视频图像观察。
7.7昆虫辨识
本仪器内置辅助昆虫识别功能,将视频图像中的昆虫疑似物进行标记。对于仪器标记的疑似物需要进行仔细观察,判断是否真正的昆虫。少数昆虫可能未被识别标记,查验时还需注意查找视频图像中标记之外昆虫。出现误标记和未标记的情况时,可以通过变换拍摄角度和物距、调节光照等方法进行处理,提高正确识别率。
确认是昆虫后,可以在本机昆虫图片库中列出图片,与摄像头传回的现场昆虫图像进行比对,即时辨识昆虫种类。在主屏点击更换种类按钮,每次顺序更换一类昆虫;点击上翻或下翻按钮,每次更换种昆虫。也可以打开浏览器,输入网址,找到有关的昆虫网站,寻找有关资料。6
由于探测头分辨率的限制,1mm以下的昆虫不易辨识。SN/T4339—2015
本设备的昆虫识别功能,仅用于辅助寻找昆虫,不用于昆虫种类的判断。同时该功能对于与背景色彩相同的昆虫不易辨识,需要操作者在视频图像中认真辨认。7.8
遇到需要记录的情形(如:首次发现、上传鉴定、资料保存等),可以点击菜单进行录像和拍照。拍照的图像应符合SN/T2340的要求。录像和拍照产生的文件,自动存放在查验档案文件夹。需要文字记录的,可点击档案编辑菜单,进人编辑框填写。点击档案编辑菜单,对已记录的查验档案进行播放、删除。9上传数据
将查验记录采用FTP方式上传。上传途径可采用有线局域网、无线局域网或3G网络等方式(条件较差的可采用电话拨号网络),上传前应先建立网络连接。图像传输应符合SN/T2340的要求。7.10浏览资料
在软件内置浏览器中填写或预先设置网址,查找资料。可以结合网站的制作,查找昆虫资料、报验资料、查验经验、业务规定等信息。7.11撤回与拆卸
完成探测后,撤回探头。
对探测时沾染污物的探测杆及探头进行擦拭,对于沾污的镜头用擦镜纸进行清洁。不再使用时,拆卸探测杆、探测头等部件并放置好。7.12关机
所有查验结束后,关闭摄像头、鼠标、视频眼镜电源开关,退出软件,关闭主机电源。8系统保养与故障排除
日常维护和保养
8.1.1设备维护
经常检查电池,遇到电力不足时,应及时更换电池或充电。镜头沾污时,用擦镜纸擦,避免刮花镜头。连接杆等金属制品接口要经常上油,避免生锈。8.1.2软件维护
经常检查硬盘空间是否充足,如查验档案过多,可上传或拷贝后删除每份档案的文件夹。8.2常见简单故障及排除
8.2.1没有传回图像
检查探测头电源是否打开,电池是否有电,无线收发器是否与主机连接,软件中是否开启了摄像头。7
