QC/T 921-2013.Specification and test methods of by-pass centrifugal luboil filters for automobiles.
1范围
QC/T 921规定了汽车用分流离心式机油滤清器的技术要求.试验方法和检验规则以及标志包装、运输和储存。
QC/T 921适用于转子保养后可重复使用的和转子可整体更换的一次性使用的汽车用分流离心式机油滤清器(以下简称总成)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB252轻柴油
GB/T 508石油产品灰分测定法(GB/T 508 - -1985 ,neq ISO 6245 : 1982)
GB/T 2828.1计数抽样检验程序 第1部分:按接收质量限( AQL)检索的逐批检验抽样计划(GB/T 2828.1- -2003,ISO 2859-1 :1999 ,IDT)
GB 11122- -2006 CC 柴油机油
QC/T919- -2013汽车用机油滤 清器试验方法
ISO12103-1道路车辆-评价滤清器的试验灰尘第一部分亚利桑纳试验灰尘(Roadvehi-cles- -Test dust for filter evaluation- -Part 1 :Arizona test dust)

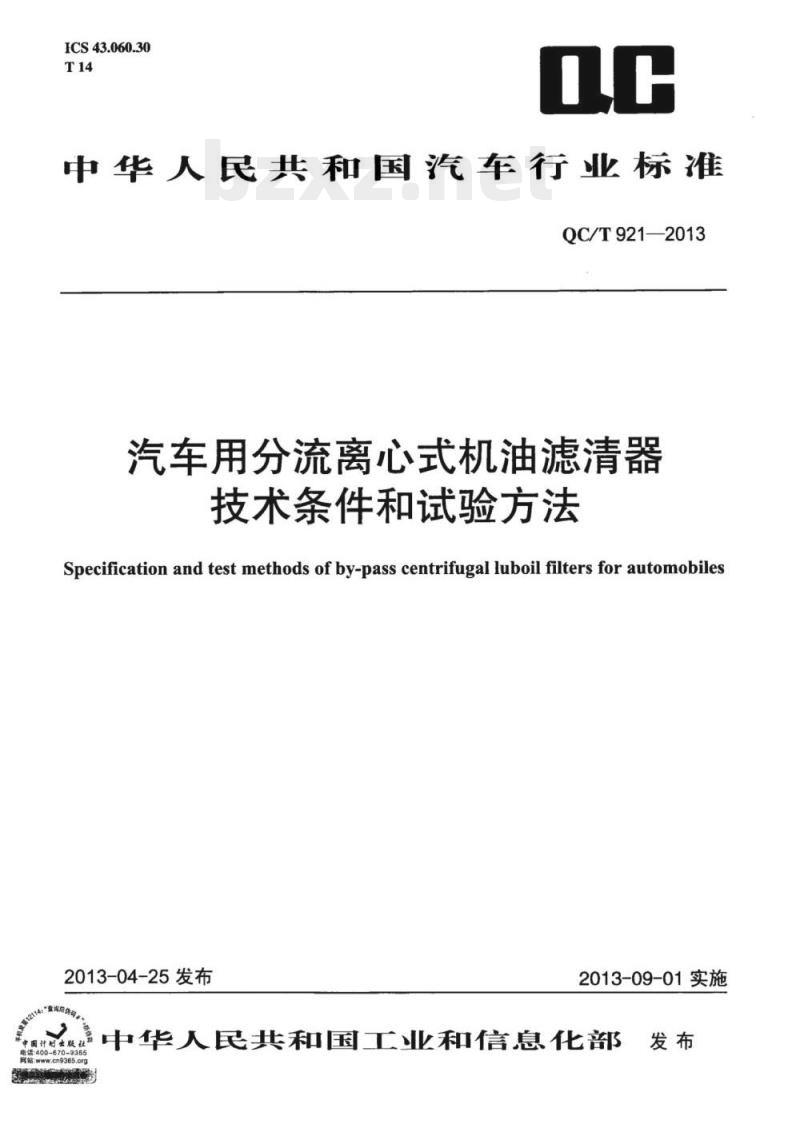

ICS43.060.30

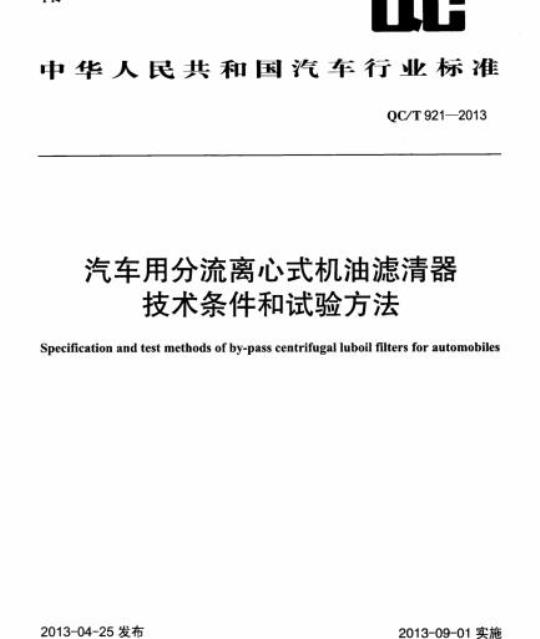

中华人民共和国汽车行业标准
QC/T921—2013
汽车用分流离心式机油滤清器
技术条件和试验方法
Specification and test methods of by-pass centrifugal luboil filters for automobiles2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布

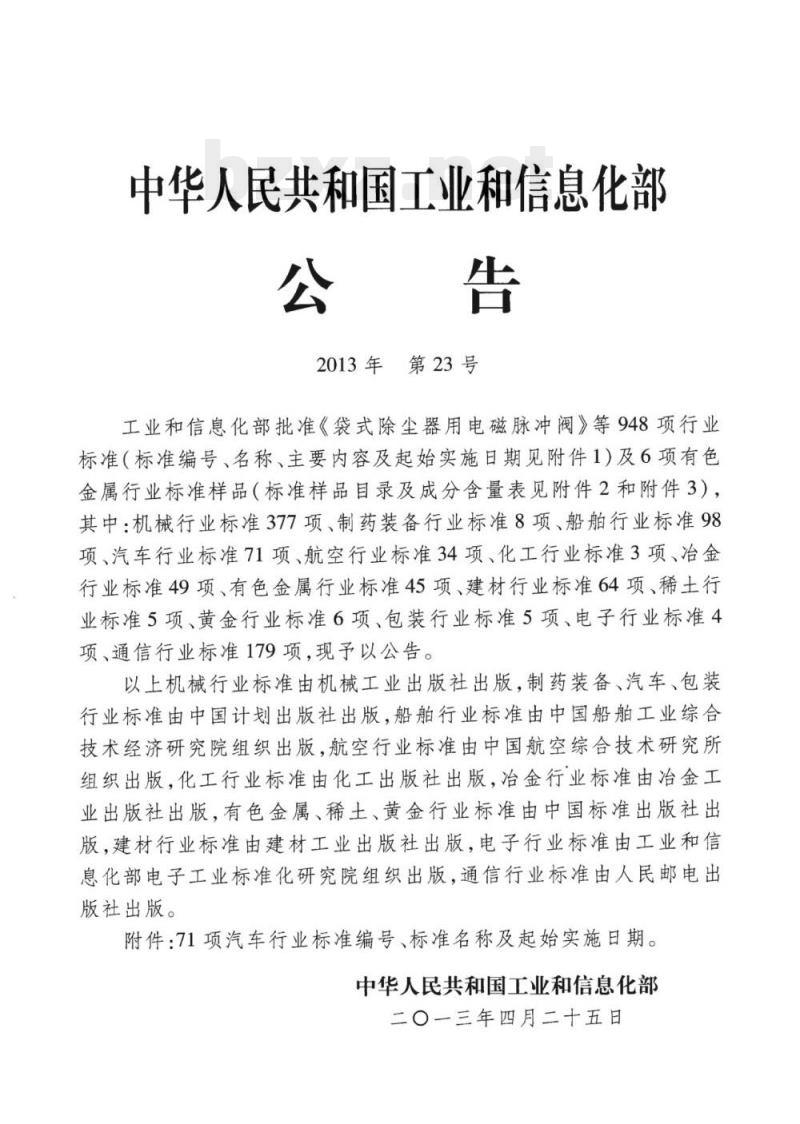

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3），其中：机械行业标准377项、制药装备行业标准8项、船舶行业标准98项、汽车行业标准71项、航空行业标准34项、化工行业标准3项、冶金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日

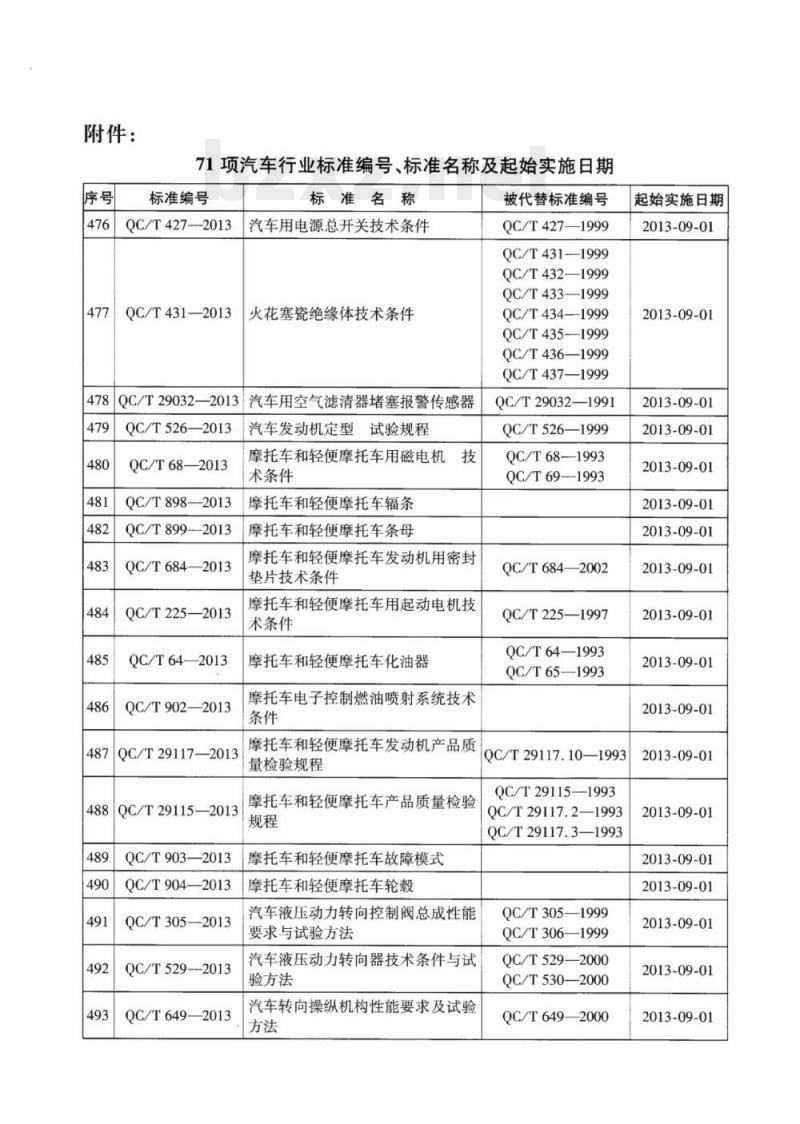

附件：
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T427-—2013
QC/T431—2013
标准名称
汽车用电源总开关技术条件
火花塞瓷绝缘体技术条件
QC/T29032—2013汽车用空气滤清器堵塞报警传感器4789
QC/T526—2013
QC/T68—2013
QC/T898-—2013
QC/T899-2013
QC/T684—2013
QC/T225—2013
QC/T64—2013
QC/T902—2013
QC/T29117—2013
OC/T29115-—2013
QC/T903
QC/T904-
QC/T305-—2013
QC/T529—2013
QC/T649—2013
汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
被代替标准编号
QC/T427—1999
QC/T431-1999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435-—1999
QC/T436—1999
QC/T437—1999
OC/T29032-
QC/T526—1999
QC/T68—1993
QC/T69——1993
QC/T684—2002
QC/T225—1997
QC/T64—1993
QC/T65—1993
摩托车和轻便摩托车发动机产品质质QC/T29117.10—1993
量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
QC/T29115--1993
QC/T29117.2—1993
QC/T29117.3—1993
QC/T305—1999
QC/T306—1999
QC/T529—2000
QC/T530—2000
QC/T649—2000
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
HiiKAoNTKAca

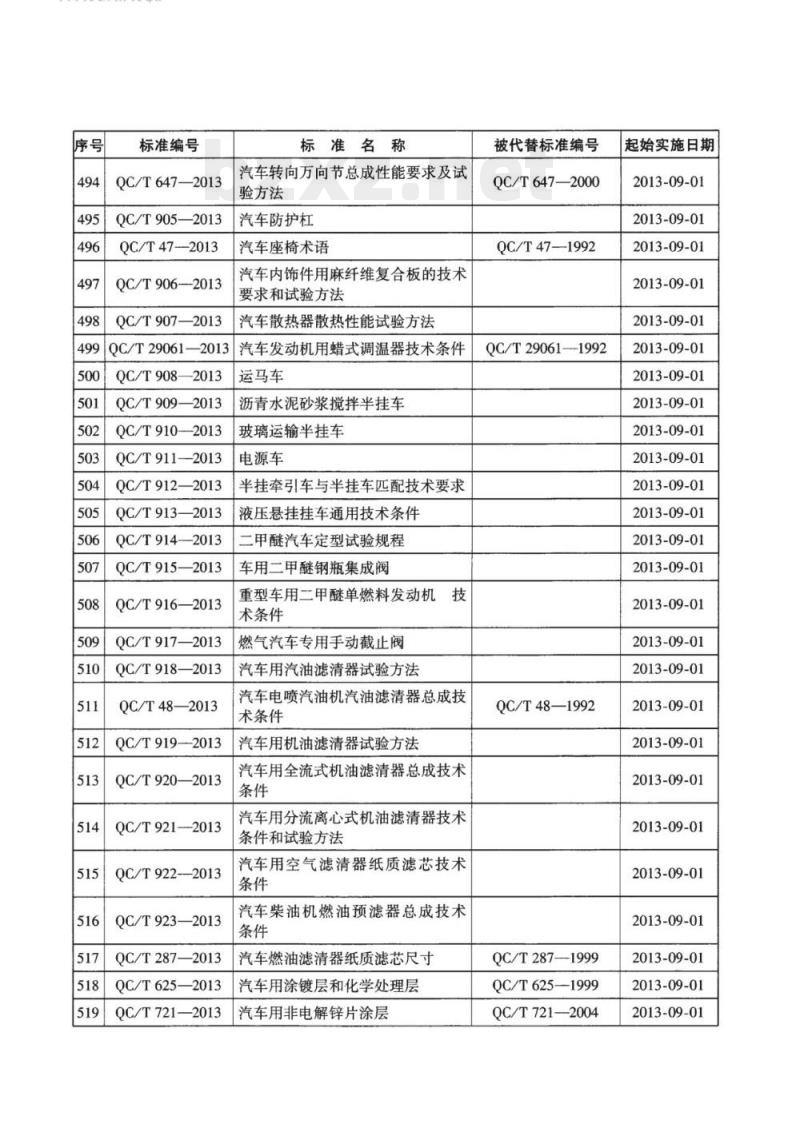

标准编号
QC/T647—2013
QC/T905-
QC/T47-2013
QC/T906-2013
QC/T907—
1—2013
QC/T29061-
QC/T908—2013
QC/T909-
QC/T910-
QC/T911-
QC/T912-
QC/T913-
—2013
QC/T914
QC/T915-
QC/T916—2013
QC/T917-
QC/T918-
—2013
QC/T48—2013
QC/T919-
QC/T920—2013
QC/T921-2013
QC/T922——2013
QC/T923—2013
QC/T287-
QC/T625
QC/T721
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机
术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T647-—2000
QC/T47—1992
QC/T29061—1992
QC/T48—1992
QC/T287—1999
QC/T625-
—1999
QC/T721—2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
HTTKAoNTKAca

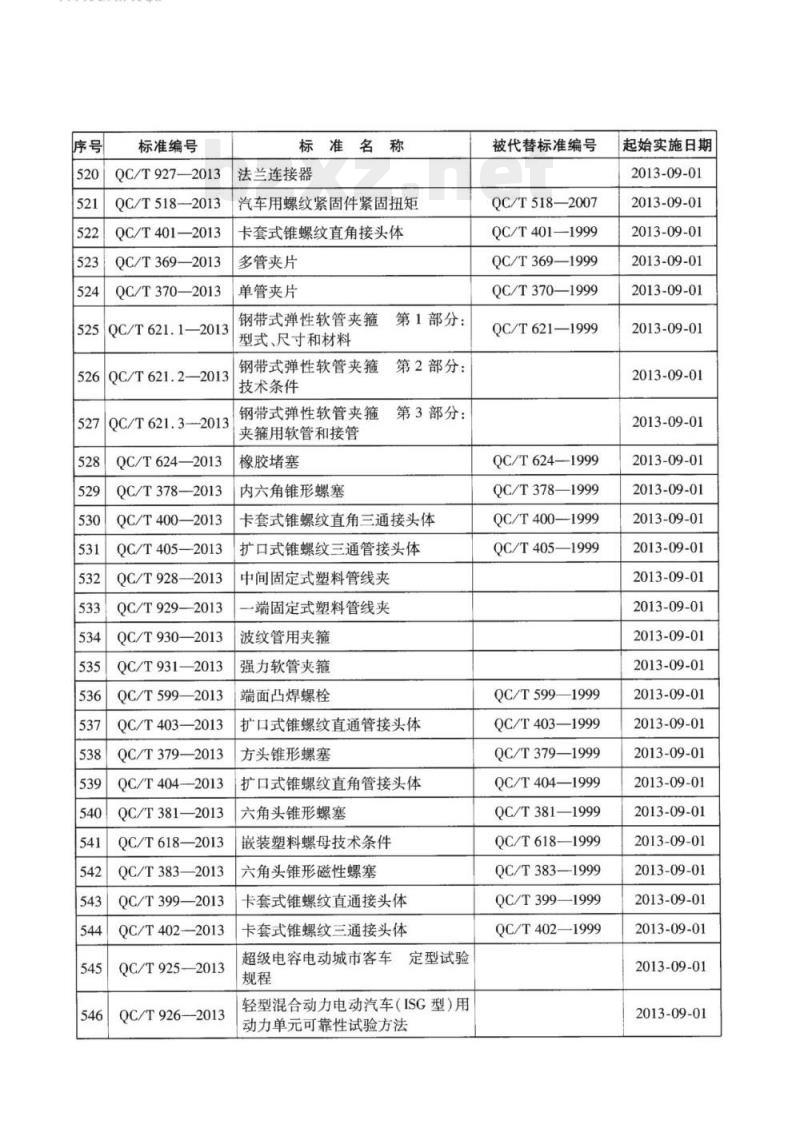

标准编号
QC/T927—2013
QC/T518—2013
QC/T401
QC/T369-
QC/T370-
—2013
QC/T621.1—2013
QC/T621.2—2013
QC/T621.3-2013
QC/T624-
QC/T378-
QC/T400-
QC/T405-
QC/T928-
QC/T929—
QC/T930—2013
QC/T931—2013
QC/T599-
QC/T403—
QC/T379—
QC/T404-—2013
QC/T381-2013
QC/T618—2013
QC/T383—2013
QC/T399—2013
QC/T402—2013
QC/T925-—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分：
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车
定型试验
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
—1999
QC/T401-
QC/T369—1999
QC/T370-
—1999
QC/T621—1999
QC/T624—1999
QC/T378-
QC/T400-
QC/T405-
QC/T599—1999
QC/T403—1999
QC/T379—1999
QC/T404—1999
QC/T381—1999
QC/T618—1999
QC/T383—1999
QC/T399—1999
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
HiiKAoNiTKAca
范围·
规范性引用文件
术语和定义·
型号规格·
技术要求
试验方法
检验规则
8标志、包装、运输和储存
附录A（规范性附录）
附录B（规范性附录）
试验设备（装置）及仪器、仪表、器具试验灰尘·
QC/T921-—2013
HiiKAoNiiKAca
QC/T921-—2013
本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准包含汽车用分流离心式机油滤清器的试验方法和技术要求两部分内容。本标准附录A和附录B均为规范性附录。本标准由全国汽车标准化技术委员会（SAC/TC114）归口。本标准起草单位：中国汽车工程研究院有限公司、柳州日高滤清器有限责任公司。本标准主要起草人：王志伟、罗宏伟、林安澜、钟康海、韦唐凌Ⅲ
TiiKAoNiKAca
QC/T921—2013
随着高增压中冷柴油机的迅速发展，柴油机的轴承负荷不断增大，对柴油机润滑油清净程度的要求愈来愈严格，迫使柴油机设计师们再次起用滤清效率高、通过性能好、储灰能力大的离心式机油滤清器。为克服保养困难，新一代离心式机油滤清器大多数采用转子整体可更换的结构，这是发展的方向，我国也已经开始采用
当前，ISO标准和世界先进国家至今均尚未制订该类产品的“试验方法”和“技术条件”标准，本标准制订小组根据最新信息和该类产品的台架试验结果，以及用户调查意见制订了本标准。据调查，有几种转子可保养的离心式机油滤清器（经典型）在我国仍被部分汽车发动机所采用，所以本标准仍将这几种被采用的离心式机油滤清器包含进去TiiKAoNiKAca
1范围
汽车用分流离心式机油滤清器
技术条件和试验方法
QC/T921-2013
本标准规定了汽车用分流离心式机油滤清器的技术要求、试验方法和检验规则以及标志包装、运输和储存。
本标准适用于转子保养后可重复使用的和转子可整体更换的一次性使用的汽车用分流离心式机油滤清器（以下简称总成）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB252轻柴油
GB/T508石油产品灰分测定法（GB/T508—1985，negISO6245：1982）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859-1:1999,IDT)GB11122—2006CC柴油机油
QC/T919—2013汽车用机油滤清器试验方法ISO12103-1道路车辆-评价滤清器的试验灰尘第一部分亚利桑纳试验灰尘（Roadvehicles-Testdustforfilterevaluation-Partl:Arizonatestdust)3术语和定义Www.bzxZ.net
QC/T919—2013界定的及下列术语和定义适用于本文件。3.1
离心式机油滤清器centrifugalluboilfilter利用转子高速旋转所产生的离心力将悬浮于润滑油中的污染物分离出去的装置。3.2
转子可保养的离心式机油滤清器centrifugalluboilfilterwithmaintainablerotor离心式机油滤清器，当其转子分离出来的污染物的沉积量达到规定值时，可拆开转子进行清洗保养，保养后的转子仍可继续使用。3.3
转子可整体更换的离心式机油滤清器centrifugalluboilfilterwithreplaceablerotor离心式机油滤清器，当其转子分离出来的污染物的沉积量达到规定值时，可用新的转子将使用1
TiiKAoNKAca
QC/T921-2013
过的转子整体更换。
4型号规格
4.1转子可保养的离心式机油滤清器，按转子内径可分为三种规格，分别表示为BFL85、BFL100和BFL110，其中：
B——表示转子可保养的；
F——表示分流；
L一一表示离心式机油滤清器。
85、100、110一表示转子内径为85mm、100mm、110mm。4.2转子可整体更换的离心式机油滤清器，按进油压力为350kPa和600kPa时，以驱动转子的油流体积流量为依据，共两种规格，分别为HFL08/11和HFL10/14，其中：H表示转子可整体更换的；
F表示分流；
L表示离心式机油滤清器。
斜线前的数字表示总成在350kPa进油压力时的驱动转子的油流体积流量值，单位为L/min；如：08和10分别表示驱动转子的油流体积流量值不超过8L/min和10L/min。斜线后的数字表示总成在600kPa进油压力时的驱动转子的油流体积流量值，单位为L/min；如：11和14分别表示驱动转子的油流体积流量值不超过11L/min和14L/min。5技术要求
5.1总则
总成应按经规定程序批准的产品图样和技术文件制造。5.2基本性能
总成的基本性能见表1。
总成的基本性能
基本性能
进油压力，kPa
转子转速，r/min
试验进行到30min时，油流通过总成的滤清效率，%
驱动转子的油流体积流量，L/min储灰能力，品
≥6000
≥8000
即分流总成的流量值，单位为L/min。2
BFL100
≥6000
≥8000
BFL110
≥6000
≥8000
HFL08/11
≥6000
≥8000
HFL10/14
≥6000
5.3密封性
QC/T921-—2013
总成和转子应分别进行密封性试验，在600kPa的气压下，保压时间不少于1min，总成和转子组合件均不允许渗漏。
5.4耐压性
总成的底座和转子组合件应分别进行耐压试验，在700kPa的油压下，保压时间不少于3min，总成的底座和转子均不允许损坏和泄漏。5.5旋转轴承的间隙
转子组合件和转子轴配合的上下轴承的径向间隙和轴向间隙按表2规定。表2旋转轴承的间隙
BFL100
BFL110
HFL08/11
HFL10/14
径向间隙
0.04~0.071
0.04~0.082
0.04~0.087
0.04~0.091
0.04~0.095
5.6在底座上用螺纹固定的转子轴应有锁紧装置。5.7设置进油限压阀
轴向间隙
总成应设置进油限压阀，进油限压阀的开启压力应在280kPa～320kPa的范围内。5.8设置泄油阀
HFL08/11和HFL10/14总成应设置泄油阀，泄油阀的开启压力应在630kPa~670kPa的范围内。泄油阀的泄油孔不允许朝向转子，以免油液飞溅到转子上，影响转子旋转。5.9HFL08/11和HFL10/14总成中可整体更换的转子，除轴承外，不允许采用金属制造，所采用的材料都应能够燃烧成灰煜。
5.10转子内腔的容积平衡和转子的动平衡应采用工艺保证转子内腔相对于转子轴的容积平衡；转子应进行动平衡，不平衡量不大于5g?cm。5.11密封垫材料
总成的弹性密封件应耐油、耐温。5.12防锈
总成的所有黑色金属零件均应有防锈措施。5.13外观
5.13.1总成表面应光滑、平整，不允许有折皱、划痕、碰伤、拉毛、尖角、毛刺等缺陷。5.13.2总成表面的镀、涂层应光滑、均匀、无锈蚀，不允许有污物、流挂、露底、剥落等缺陷。6试验方法
6.1试验杂质
6.1.1杂质等级。
QC/T921—2013
杂质应符合ISO12103-1标准中规定的中等试验灰尘A3的技术规格。6.1.2杂质的准备。
将试验灰尘放置在105℃±5℃的温度下预先烘干至少1h，然后放人干燥皿中冷却至室温备用。6.2试验油
除特别指定试验用油的试验项目外，其他试验项目均采用以下的规定选用试验油：如模拟发动机正常工作条件，应选用运动粘度为24mm2/s的机油（例如选用GB11122的CC30机油、ISOVG100、SAE30机油，在温度为74℃±2℃时试验；或ISOVG150、SAE40机油，在温度为83℃±2℃时试验）。
6.3测量仪器的精度及试验条件
测量仪器的精度应符合表3的规定范围。表3测量仪器的精度
试验条件
试验油的本底杂质浓度
6.4试验项目
6.4.1气压密封性试验。
测量精度
本试验目的是检验总成和转子在规定的压力和保压时间的条件下是否有渗漏。试验按QC/T919—2013中7.2的规定。6.4.2耐压性能试验。
本试验目的是检验转子和底座在规定的700kPa油压下，保压时间不少于3min的条件下滤清器是否有泄漏和破损。
试验按QC/T919—2013中7.10的规定。6.4.3液力特性和转速特性试验。本试验目的是检验总成的转子转速和驱动转子旋转的流量。6.4.3.1试验设备及仪器、仪表、器具。试验设备及仪器、仪表、器具见附录A的A.1。6.4.3.2试验程序。
a）将被试总成样本安装到图A.1所示的试验装置规定的位置。将符合6.2规定的试验油20L加到油箱1。打开调节阀14，关闭开关阀12，启动油泵2，使b）
试验台以旁通油路循环。
