QC/T 29-92.
1主题内容与适用范围
QC/T 29规定了汽车用电喇叭(以下简称电喇叭)的安装方式、安装尺寸及接线方式。
QC/T 29适用于汽车用电喇叭。
2引用标准
QCn 29010汽车用低压电线接头型式、尺寸和技术要求。
QCn 29012汽车用圆柱式电线插接件型式、尺寸和技术要求。
ZB T36 003汽车 用片式插接件。
3电喇叭的安装方 式
电喇叭的安装支架分单支架与组合支架两种，支架在安装处用螺栓固定。
4单音电喇叭的安装
4.1安装示例参照图1 ~ 3。
4.2安装支架的形状与参数参照图4~ 9。
4.3安装尺寸按表1规定。
注:①除表1规定外，对电喇叭安装尺寸有特殊要求时，由制造厂与用户 协议解决。
②带*号安装尺寸适用于长筒形电喇叭。
5双音和三音电喇叭的安装
5.1分开安装时按第4.2和第4.3条规定。
5.2组 合安装时，安装示例参照图10~12。
5.3组合安装尺寸按表2规定。
注:①除表2规定外，对电喇叭安装尺寸有特殊要求时，由制造厂与用户协议解决。孔的形状也可为长形孔或切口。
②带#号安装尺寸适用于长筒形电喇叭。
6电喇叭的接线方式
6.1电喇叭的 接线方式分螺钉式和插接式。
6.2接头尺 寸应符合QCn 29010的规定。接线螺钉为M4。
6.3插接式插头 按ZB T36 003及QCn 29012的 规定。

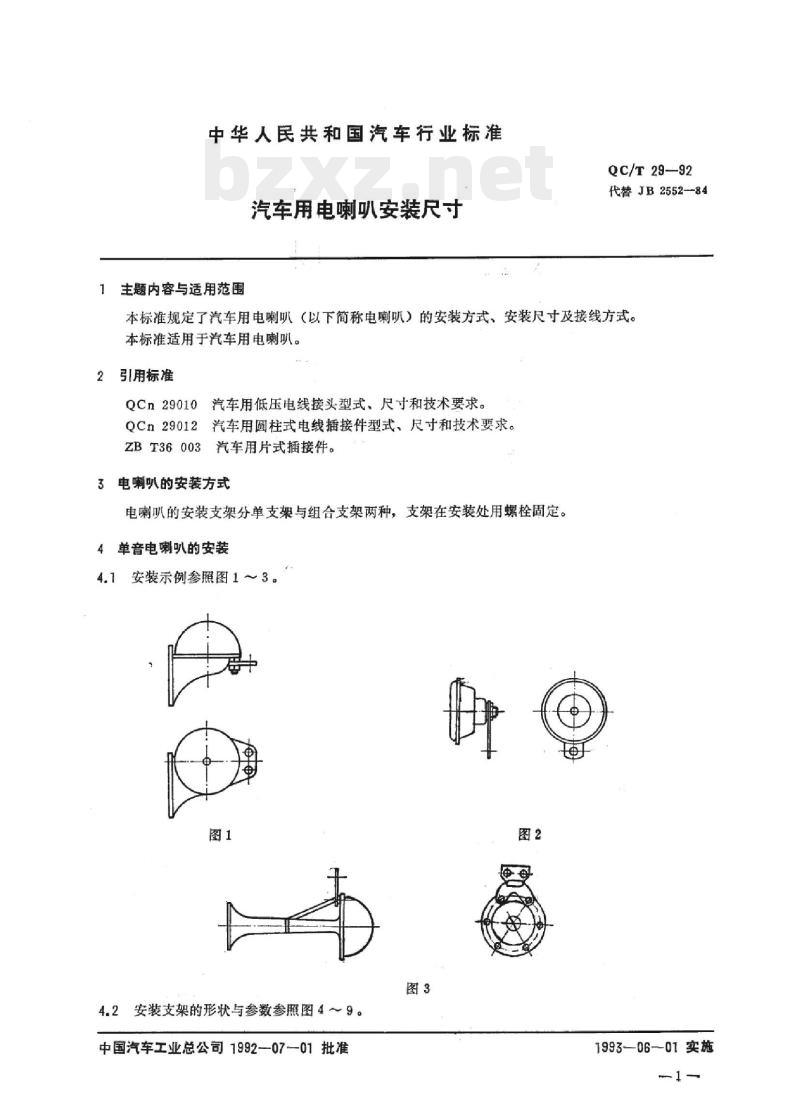

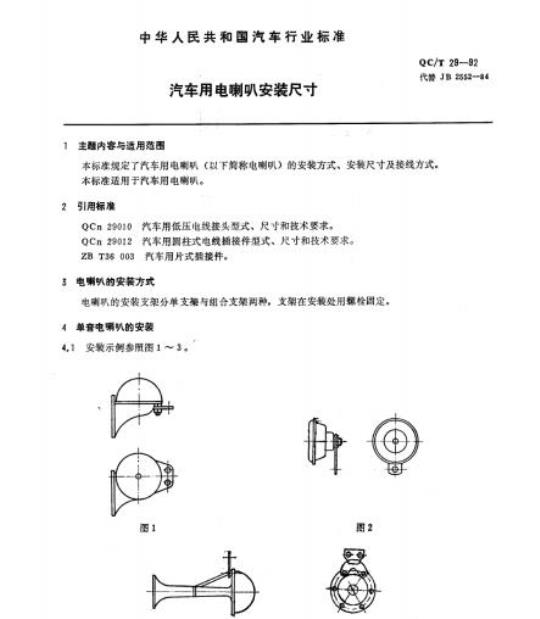

中华人民共和国汽车行业标准
汽车用电喇叭安装尺寸
主题内容与适用范围
QC/T29—92
代替JB2552-84
本标准规定了汽车用电喇叭（以下简称电喇叭）的安装方式、安装尺寸及接线方式。本标准适用于汽车用电喇叭。
引用标准
QCn29010汽车用低压电线接头型式、尺寸和技术要求。QCn29012汽车用圆柱式电线插接件型式、尺寸和技术要求。ZBT36003汽车用片式插接件。
3电喇叭的安装方式
电喇叭的安装支架分单支架与组合支架两种，支架在安装处用螺栓固定。4单音电喇叭的安装此内容来自标准下载网
4.1安装示例参照图1～3。

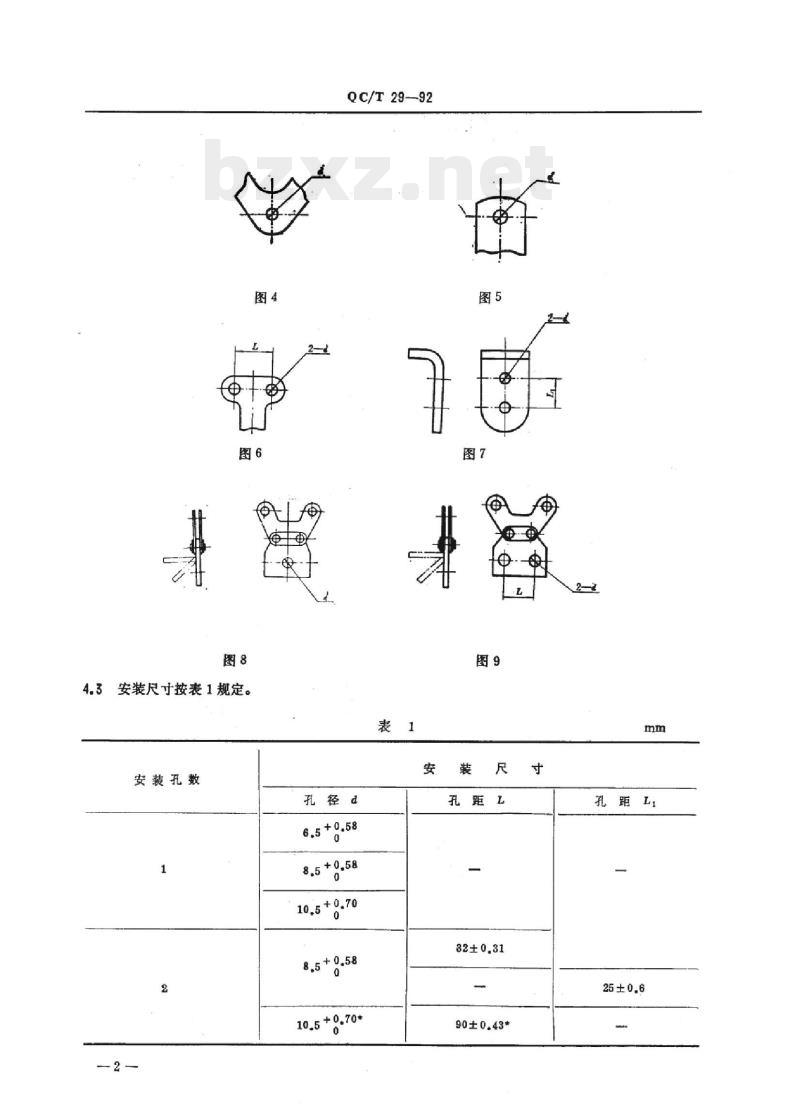

4.2安装支架的形状与参数参照图4～9。中国汽车工业总公司1992-07-01批准图3
1993-06-01实施
安装尺寸按表1规定。
安装孔数
QC/T29-92
孔径d
10.5+0.70
10.5+0.70+
孔距L
90±0.43*
孔距L
QC/T29-92

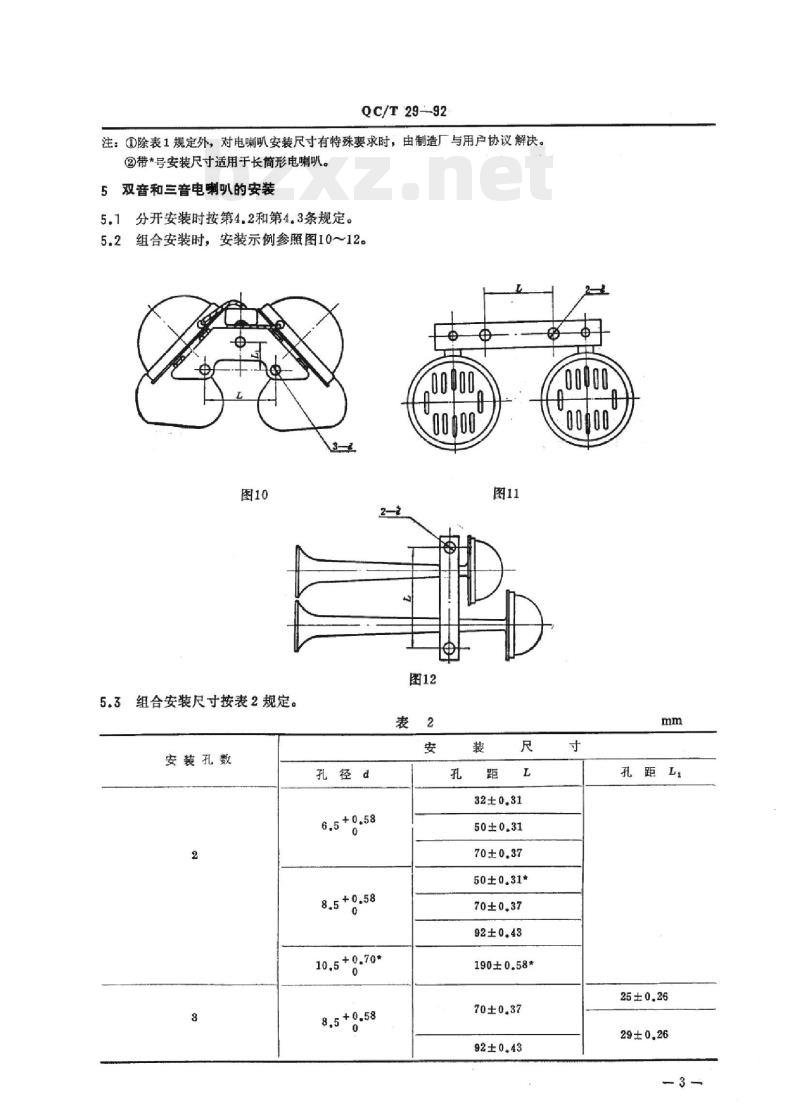

注：①除表1规定外，对电喇叭安装尺寸有特殊要求时，由制造厂与用户协议解决。②带*号安装尺寸适用于长筒形电喇叭。5双音和三音电喇叭的安装
5.1分开安装时按第4.2和第4.3条规定。5.2组合安装时，安装示例参照图10～12。34
5.3组合安装尺寸按表2规定。
安装孔数
孔径d
10.5+0.70*
50±0.31*
190±0.58*
孔距L
iiKAoNiKAca
QC/T29--92

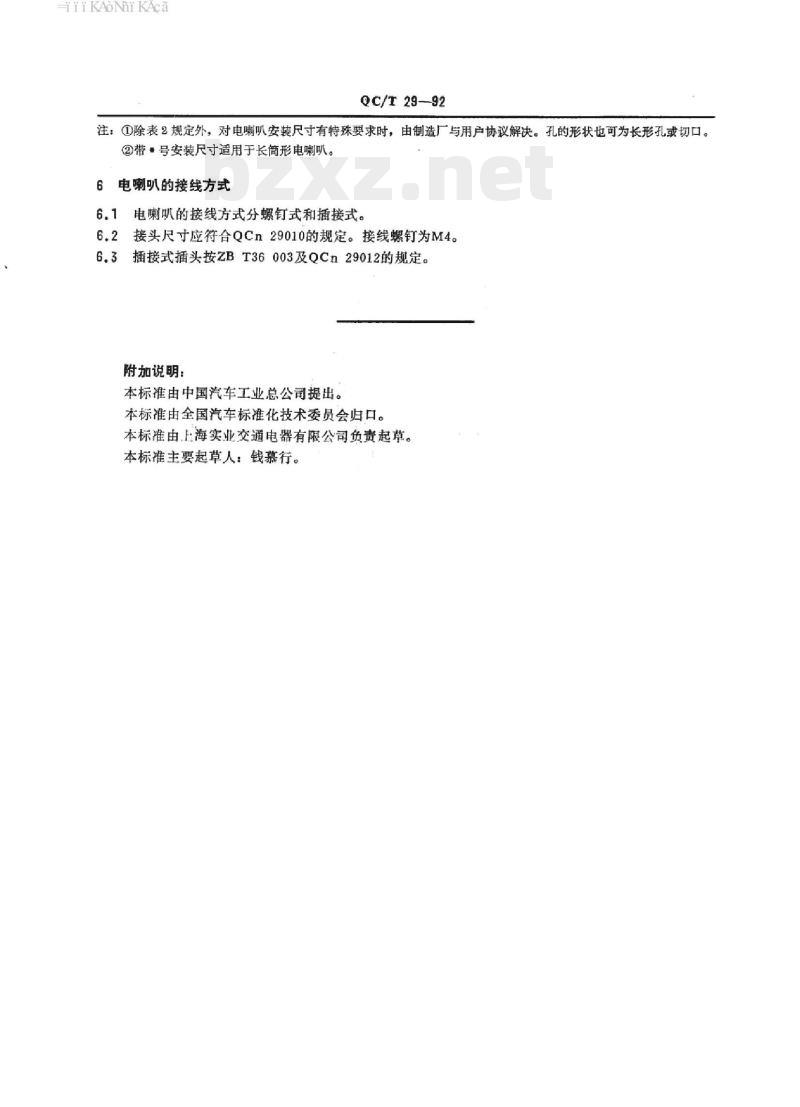

注：①除表2规定外，对电喇叭安装尺寸有特殊要求时，由制造厂与用户协议解决。孔的形状也可为长形孔或切口。②带普号安装尺寸适用于长简形电喇叭。6电喇叭的接线方式
6.1电喇叭的接线方式分螺钉式和插接式。6.2接头尺寸应符合QCn29010的规定。接线螺钉为M4。3插接式插头按ZBT36003及QCn29012的规定。6.3
附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由上海实业交通电器有限公司负责起草。本标准主要起草人：钱慕行。
