QCn 29011-1991.
1主题内容与适 用范围
QCn 29011规定了汽车用点火线电线接头的型式、尺寸和技术要求。
QCn 29011适用于汽车汽油机分电器、火花塞和点火线圈用点火线电线接头。
2引用标准
GB 3525弹簧钢工具钢冷轧钢带
GB 1804公差与配合 未注公差尺 寸的极限偏差
JB 2864汽车 用电镀层和化学处理层
QCn 29009汽车用电线接头 技术条件
3型式与尺寸
3.1 汽车用点火线电线接头的型式与尺寸按下图规定。
3.2 标记示例:
公称直径为中8.5 mm的点火线电线接头,其标记为:
点火线电线接头8.5 QCn 29011-91
4技术要求
4.1材料:钢带65Mn,厚0.4mm,按GB3525的规定。
4.2 覆盖层: D. Zn 13按JB 2864的规定。
4.3 尺寸公差:采用IT 13级,按GB 1804的规定。
4.4其它技术要求按QCn29009的规定。
附加说明:
本标准由中国汽车工业总公司提出.
本标准由长沙汽车电器研究所归口.
本标准由长春第一汽车制造厂负责起草。
本标准主要起草人:戴浙新、徐增弟。

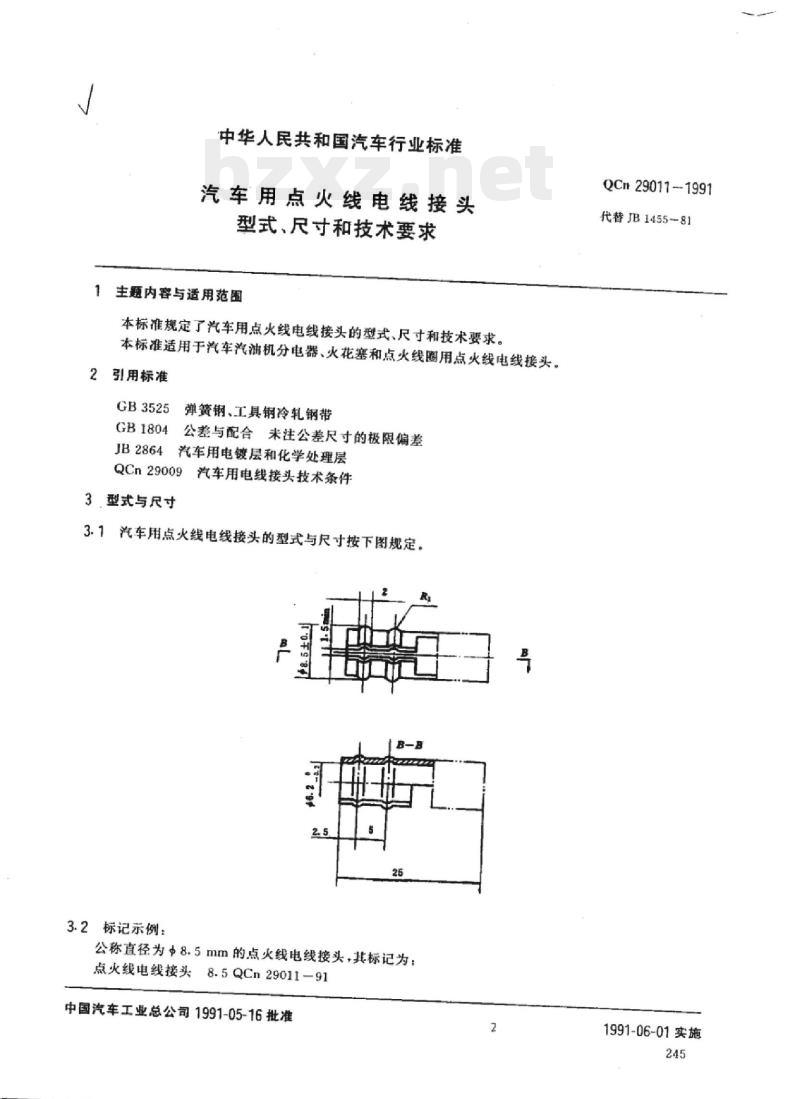

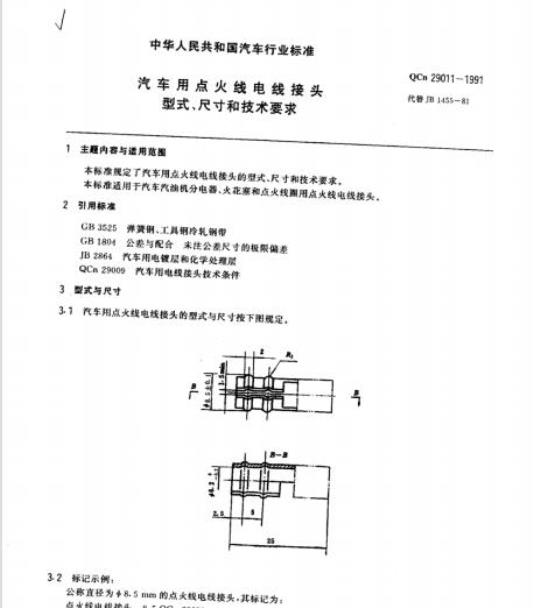

中华人民共和国汽车行业标准
汽车用点火线电线接头
型式、尺寸和技术要求此内容来自标准下载网
主题内容与适用范围
本标准规定了汽车用点火线电线接头的型式、尺寸和技术要求。本标准适用于汽车汽油机分电器、火花塞和点火线圈用点火线电线接头。2引用标准
GB3525弹簧钢、工具钢冷轧钢带GB1804公差与配合未注公差尺寸的极限偏差JB2864汽车用电镀层和化学处理层QCn29009汽车用电线接头技术条件3型式与尺寸
3.1汽车用点火线电线接头的型式与尺寸按下图规定。“9
3.2标记示例：
公称直径为+8.5mm的点火线电线接头+其标记为：点火线电线接头8.5QCn29011-91中国汽车工业总公司1991-05-16批准2
QCn29011-1991
代替JB1455--81
1991-06-01实施
QCn29011-1991

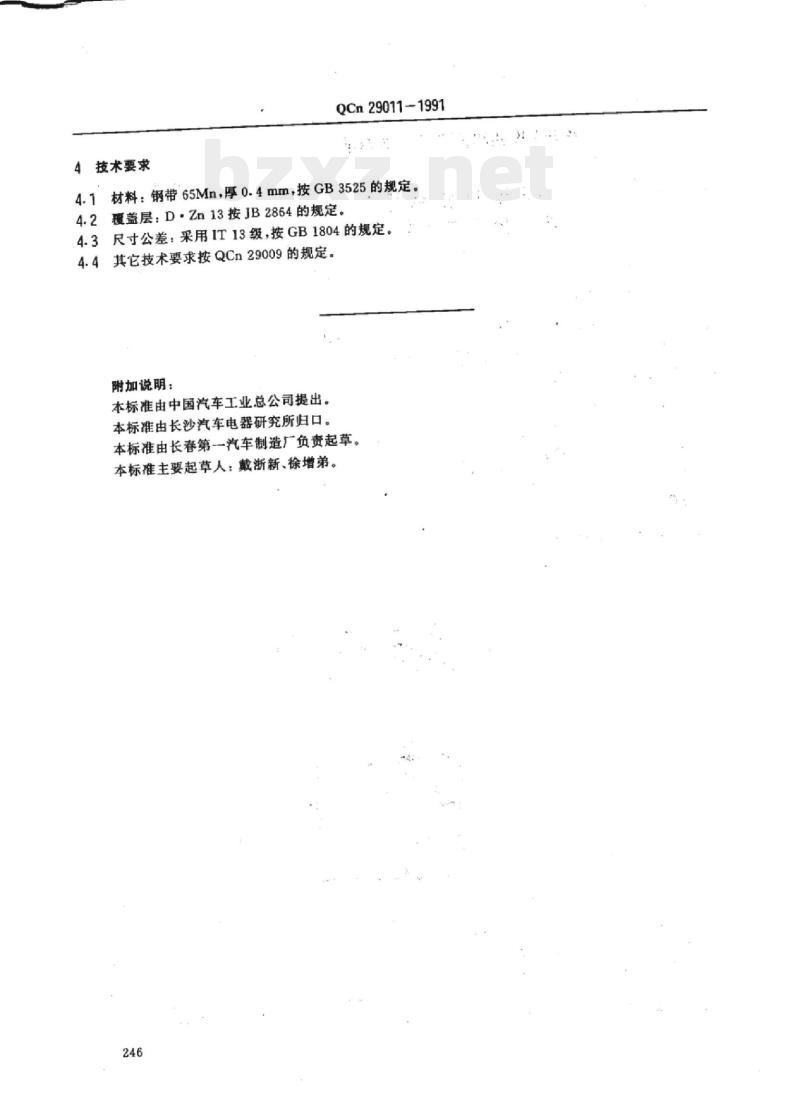

4技术要求
4.1材料：钢带65Mn，厚0.4mm，按GB3525的规定。4.2覆盖层：D·Zn13按JB2864的规定。4.3尺寸公差：采用IT13级，按GB1804的规定。4.4
其它技术要求按QCn29009的规定。附加说明：
本标准由中国汽车工业总公司提出。本标准由长沙汽车电器研究所归口。本标准由长春第一汽车制造厂负责起草。本标准主要起草人：戴浙新、徐增弟。246
