QC/T 31-1992
基本信息
标准号： QC/T 31-1992
中文名称：汽车用全流式机油滤清器滤芯尺寸
标准类别：汽车行业标准(QC)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：511401
标准分类号
关联标准
出版信息
相关单位信息
标准简介
QC/T 31-1992.
本标准等同采用国际标准ISO 7747- 1983 <道路车辆-全流式机油滤清器滤芯尺寸)。
1主题内容与适用范围
QC/T 31规定了道路车辆用全流式机油滤清器(以下简称机油滤清器)可更换滤芯的尺寸和标记。
QC/T 31适用于新设计的道路车辆用机油滤清器的可更換滤芯。
QC/T 31也适用于其它型式的机油滤清器的可更换滤芯。
2尺寸

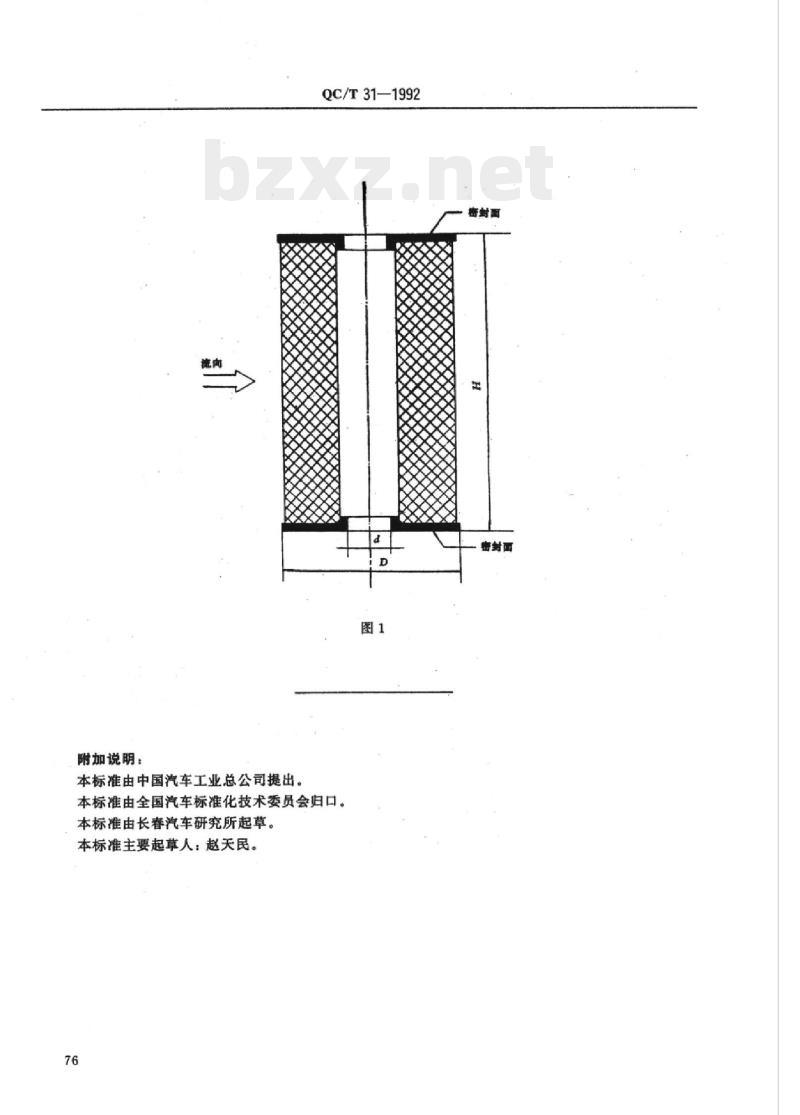

对于圆筒形滤芯，参看表1和图1.表中列出的“优先尺寸”值在新设计的机油滤清器中优先采用。
3标记
尺寸为D=100mm,d≈30mm,H=196mm的机油滤清器可更换滤芯标记示例如下:
全流式机油滤芯QC/T 31-1992 100X 30X196
附加说明:
本标准由中国汽车工业总公司提出
本标准由全国汽车标准化技术委员会归口。
本标准由长春汽车研究所起草。
本标准主要起草人:赵天民。
序号 D 最大 优先尺寸
1 42 16
2 60 18
3 70 26
4 75 26
5 85 26
6 100 30
7 110 48
8 120 56
本标准等同采用国际标准ISO 7747- 1983 <道路车辆-全流式机油滤清器滤芯尺寸)。
1主题内容与适用范围
QC/T 31规定了道路车辆用全流式机油滤清器(以下简称机油滤清器)可更换滤芯的尺寸和标记。
QC/T 31适用于新设计的道路车辆用机油滤清器的可更換滤芯。
QC/T 31也适用于其它型式的机油滤清器的可更换滤芯。
2尺寸
对于圆筒形滤芯，参看表1和图1.表中列出的“优先尺寸”值在新设计的机油滤清器中优先采用。
3标记
尺寸为D=100mm,d≈30mm,H=196mm的机油滤清器可更换滤芯标记示例如下:
全流式机油滤芯QC/T 31-1992 100X 30X196
附加说明:
本标准由中国汽车工业总公司提出
本标准由全国汽车标准化技术委员会归口。
本标准由长春汽车研究所起草。
本标准主要起草人:赵天民。
序号 D 最大 优先尺寸
1 42 16
2 60 18
3 70 26
4 75 26
5 85 26
6 100 30
7 110 48
8 120 56
标准图片预览
标准内容

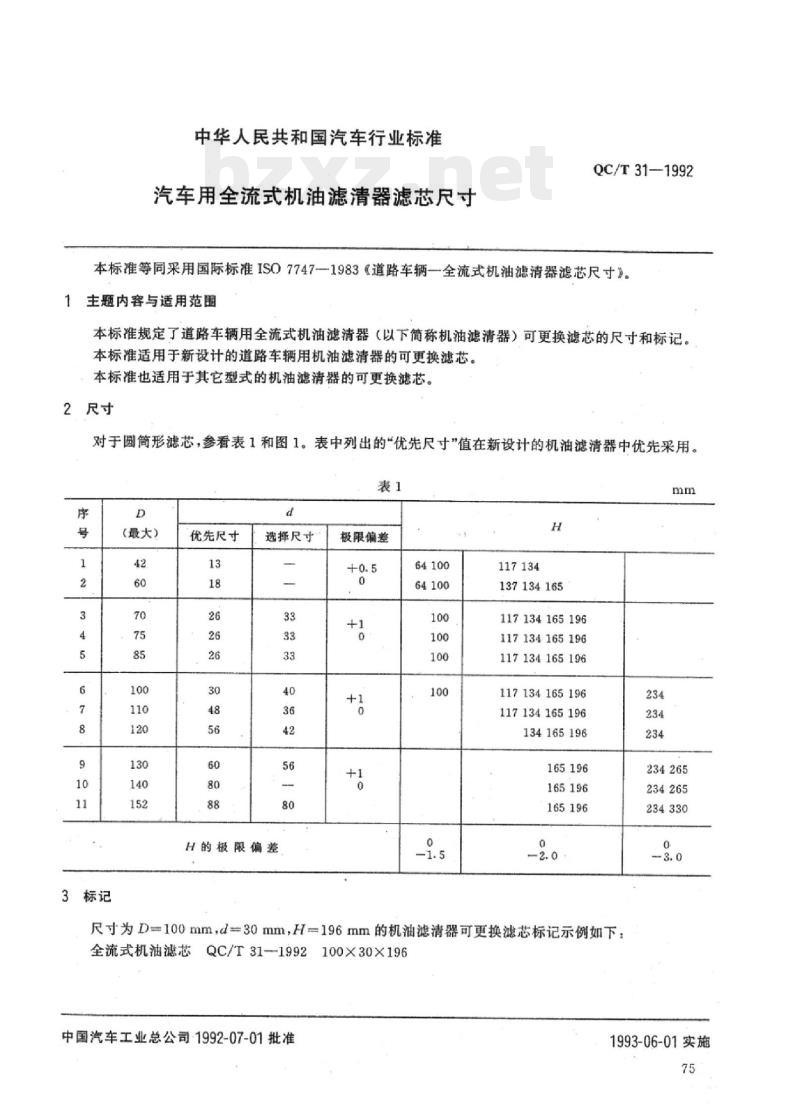

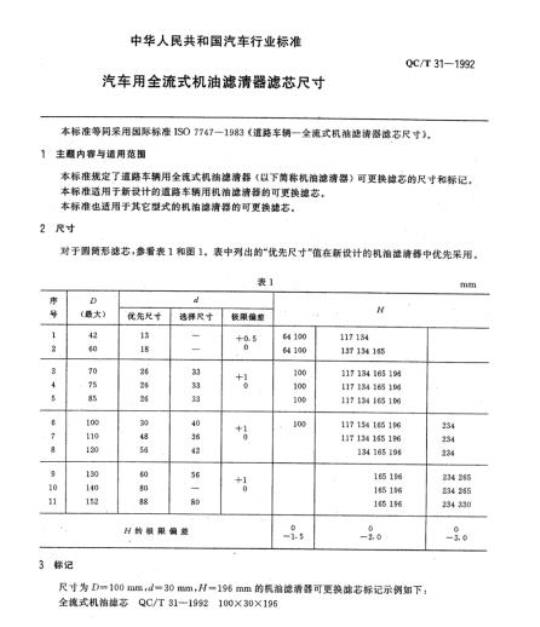

中华人民共和国汽车行业标准
汽车用全流式机油滤清器滤芯尺寸QC/T31-1992
本标准等同采用国际标准ISO7747-1983《道路车辆一全流式机油滤清器滤芯尺寸》。1主题内容与适用范围
本标准规定了道路车辆用全流式机油滤清器（以下简称机油滤清器）可更换滤芯的尺寸和标记。本标准适用于新设计的道路车辆用机油滤清器的可更换滤芯。本标准也适用于其它型式的机油滤清器的可更换滤芯。2尺寸
对于圆简形滤芯，参看表1和图1。表中列出的“优先尺寸”值在新设计的机油滤清器中优先采用。表1
3标记
(最大）
优先尺寸
选择尺寸
H的极限偏差
极限偏差
117134
137134165wwW.bzxz.Net
117134165196
117134165196
117134165196
117134165196
117134165196
134165196
165196
165196
165196
尺寸为D=100mm，d=30mm，H=196mm的机油滤清器可更换滤芯标记示例如下：全流式机油滤芯QC/T311992100×30×196中国汽车工业总公司·1992-07-01批准234
234265
234265
234330
1993-06-01实施
附加说明：
本标准由中国汽车工业总公司提出。QC/T31—1992
本标准由全国汽车标准化技术委员会归口。本标准由长春汽车研究所起草。本标准主要起草人：赵天民。
密封面
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
汽车用全流式机油滤清器滤芯尺寸QC/T31-1992
本标准等同采用国际标准ISO7747-1983《道路车辆一全流式机油滤清器滤芯尺寸》。1主题内容与适用范围
本标准规定了道路车辆用全流式机油滤清器（以下简称机油滤清器）可更换滤芯的尺寸和标记。本标准适用于新设计的道路车辆用机油滤清器的可更换滤芯。本标准也适用于其它型式的机油滤清器的可更换滤芯。2尺寸
对于圆简形滤芯，参看表1和图1。表中列出的“优先尺寸”值在新设计的机油滤清器中优先采用。表1
3标记
(最大）
优先尺寸
选择尺寸
H的极限偏差
极限偏差
117134
137134165wwW.bzxz.Net
117134165196
117134165196
117134165196
117134165196
117134165196
134165196
165196
165196
165196
尺寸为D=100mm，d=30mm，H=196mm的机油滤清器可更换滤芯标记示例如下：全流式机油滤芯QC/T311992100×30×196中国汽车工业总公司·1992-07-01批准234
234265
234265
234330
1993-06-01实施
附加说明：
本标准由中国汽车工业总公司提出。QC/T31—1992
本标准由全国汽车标准化技术委员会归口。本标准由长春汽车研究所起草。本标准主要起草人：赵天民。
密封面
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
