QC/T 76.2-93.
1主题内容与适用范围
QC/T 76.2规定了矿用自卸汽车驾驶员座位基准点(R点)的测量方法。
QC/T 76.2适用于各种矿用自卸汽车。
2引用标准
GB/T 12673汽车主要尺寸测量方法
3测量条件
按GB/T 12673第4章。
4数值修约方法
按GB/T 12673第5章。
5.测量方法
a.将驾驶 员座椅调整到正常的中间位置;
b.将如图1所示的测量装置放在座椅.上,并向后滑动至靠背接触为止,如图2;
c. 按图1垂直箭头所示加载,使装置的总质量达到26士1 kg ,同时调整该装置至水平位置;
d. 按图1水平箭头所示间歇地施加约100 N的水平力;
e.按C 的要求增加垂直载荷使装置的总质量达到65士1 kg,同时调整该装置至水平位置;
f.按图2所示测量尺寸A和B,以及测量装置右侧面至车辆Y基准平面的距离C(图2中未画出)。
6测量结果
图1 驾驶员座位基准点测量装置
图2 驾驶员座位基准点的测量方法
附加说明:
本标准由中国汽车工业总公司提出。
本标准由全国汽车标准化技术委员会归口。
本标准由中国汽车工业总公司重庆汽车研究所负责起草。
本标准主要起草人:涂江林、陈四维。

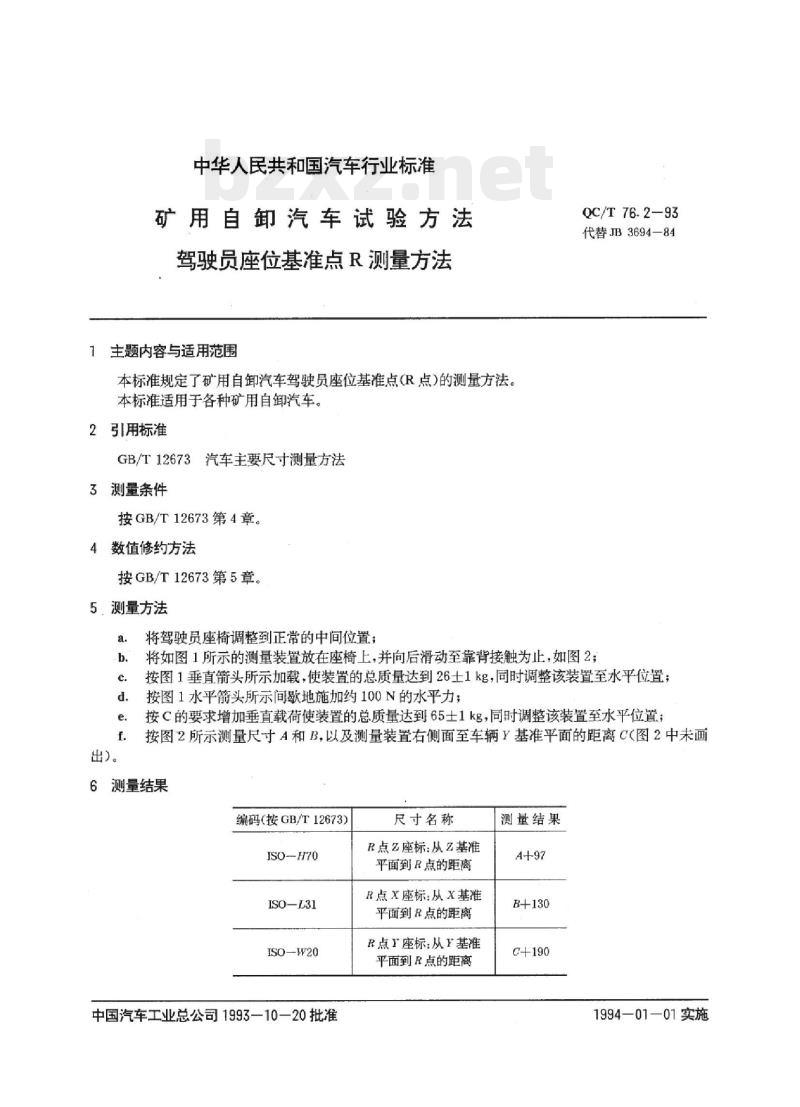

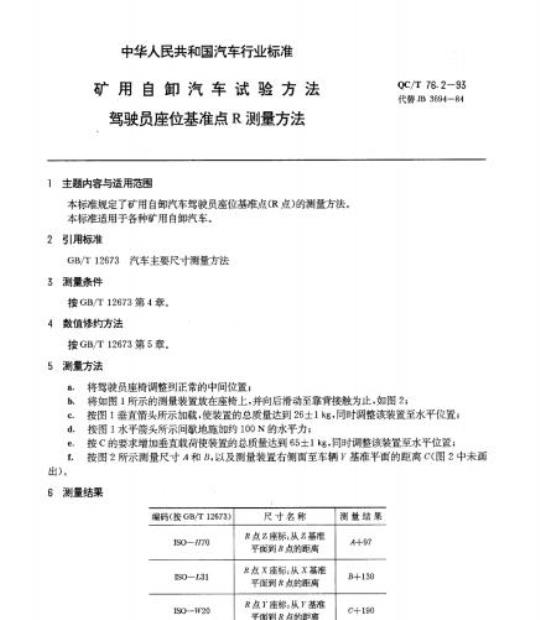

中华人民共和国汽车行业标准
矿用自卸汽车试验方法
驾驶员座位基准点R测量方法
1主题内容与适用范围
本标准规定了矿用自卸汽车驾驶员座位基准点(R点)的测量方法。本标准适用于各种矿用自卸汽车。2引用标准
GB/T12673汽车主要尺寸测量方法3测量条件
按GB/T12673第4章。
4数值修约方法
按GB/T12673第5章。
5.测量方法
出)。
将驾驶员座椅调整到正常的中间位置；QC/T 76.2-93
代替JB3694-84
将如图1所示的测量装置放在座椅上，并向后滑动至靠背接触为止，如图2；按图1垂直箭头所示加载，使装置的总质量达到26士1kg，同时调整该装置至水平位置；按图1水平箭头所示间歇地施加约100N的水平力；按C的要求增加垂直载荷使装置的总质量达到65土1kg，同时调整该装置至水平位置；按图2所示测量尺寸A和B，以及测量装置右侧面至车辆Y基准平面的距离C(图2中未画6测量结果
编码（按GB/T12673）
ISO-H70
ISO-L31
ISO-W20
中国汽车工业总公司1993-10—20批准尺寸名称
R点Z座标：从Z基准
平面到R点的距离
R点X座标：从X基准
平面到R点的距离
R点I座标：从Y基准
平面到R点的距离
测量结果
1994—01—01实施
QC/T76.2—93
总质量65kg
水准仪
R100/5
R点·
一重物
悬挂杆bZxz.net
驾驶员座位基准点测量装置
测量装置
Z基准平面
图2驾驶员座位基准点的测量方法A—A旋转
驾驶员座椅
X基准平面
附加说明：
本标准由中国汽车工业总公司提出。QC/T76.2—93
本标准由全国汽车标准化技术委员会归口。本标准由中国汽车工业总公司重庆汽车研究所负责起草。本标准主要起草人：涂江林、陈四维。
