QCT 401-1999.Bite type tapered thread tube fittings.
1主题内容与适用范围
QCT 401规定了卡套式锥螺纹直角接头体的型式、尺寸和技术条件。
QCT 401适用于油、气及一般腐蚀介质的管路系统。
2引用标准
ZB T04 002 60°牙型角 英寸制锥螺纹
GB 5267螺纹紧固件电镀层
GB 3765卡套式接头技术条件
3型式及尺寸
卡套式锥螺纹直角接头体的型式及尺寸见下图。并按下表的规定。
4标记
公称压力E级，管子外径D。为14mm的卡套式锥螺纹直角接头体标记示例:
接头体E14 ZB T32 007. 3
5技术条件
5.1锥螺纹基本尺寸与公差ZB T04 002 规定。
5.2表面处理:镀锌钝化Zn8D,按GB 5267规定。
5.3其余技术条件按GB 3765规定。
附加说明:
本标准由中国汽车技术研中心提出，武汉汽车标准件研究所归口。
本标准由武汉汽车标准件研究所、济南汽车制造厂负责起草

中华人民共和国专业标准
ZB T 32007:14-88
@c/399~402-1999
卡套式锥螺纹管接头体
Bite type tapered thread tube fittings1988-03-18发布
国家机械工业委员会
1988-07-01实施

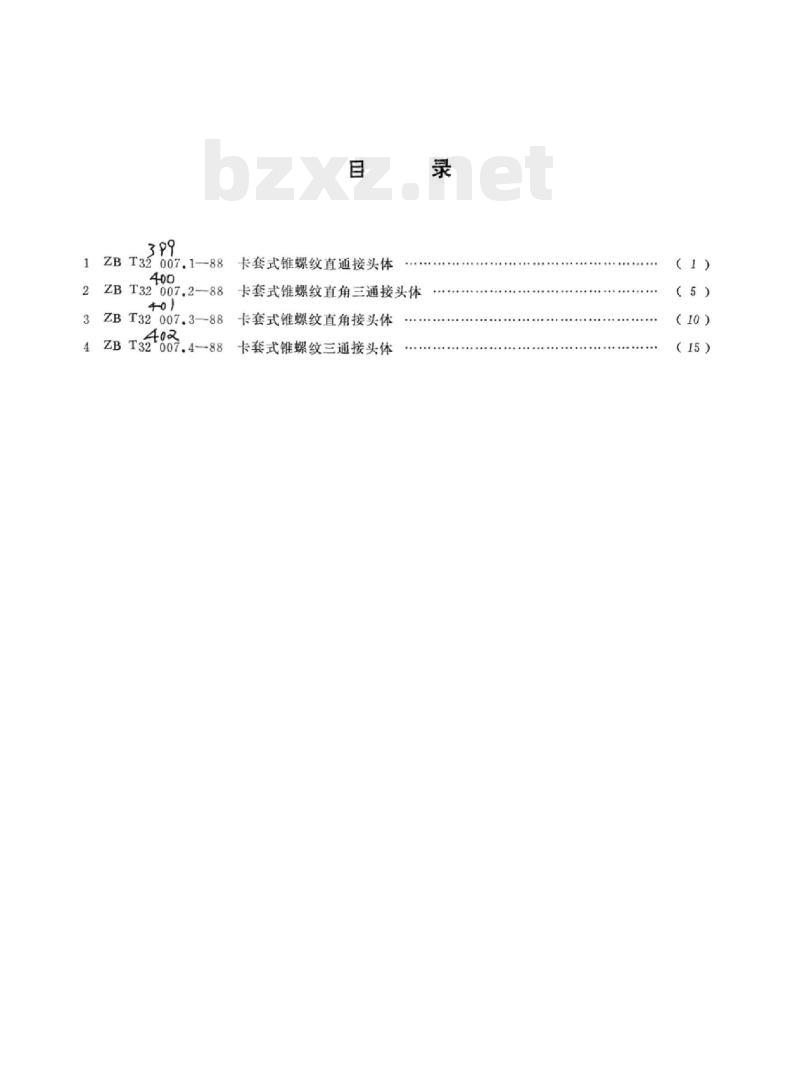

T32007.1-88
ZB T32007.2-88
T32'007.4-88
卡套式锥螺纹直通接头体
卡套式维螺纹直角三通接头体
卡套式维螺纹直角接头体
卡套式锥螺纹三通接头体
.......
..............
...........
...s...
.......免费标准bzxz.net
.....................
（1）
（5）
（10）
（15）

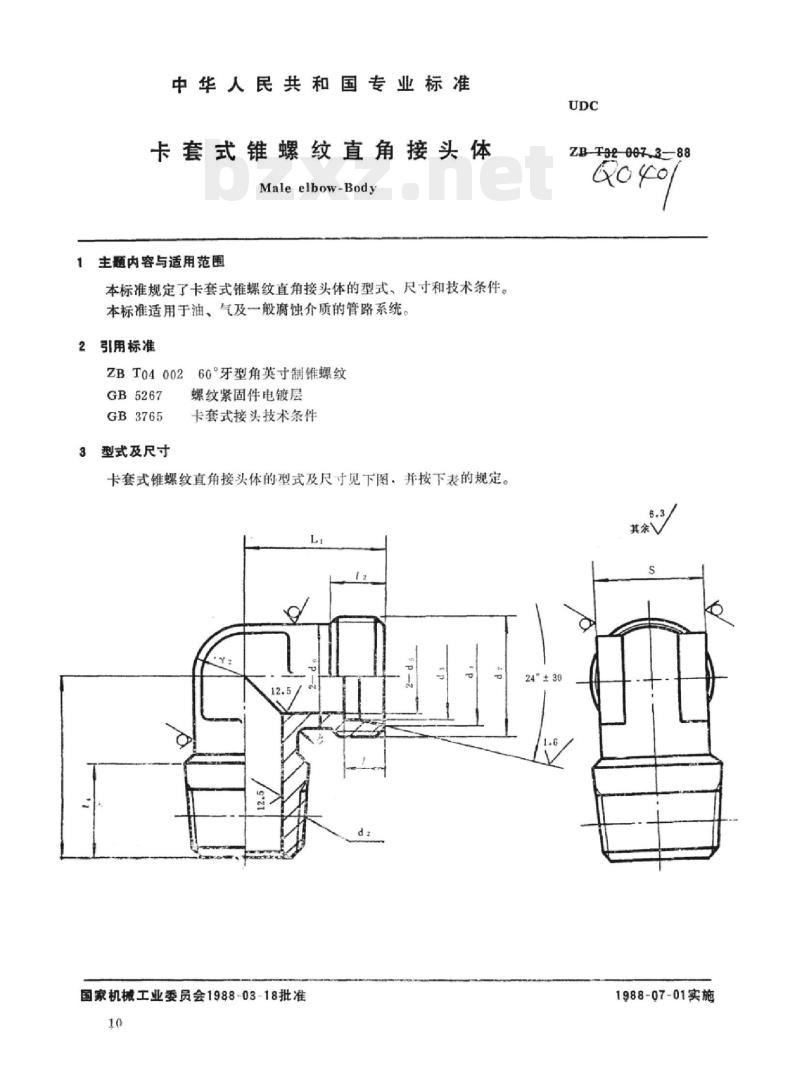

中华人民共和国专业标准
卡套式锥螺纹直角接头体
Maleelbow-Body
主题内容与适用范围
本标准规定了卡套式锥螺纹直角接头体的型式、尺寸和技术条件。本标准适用于油、气及一般腐蚀介质的管路系统。2引用标准
ZBT040026G°牙型角英寸制锥螺纹GB5267
GB3765
3型式及尺寸
螺纹紧固件电镀层
卡套式接头技术条件

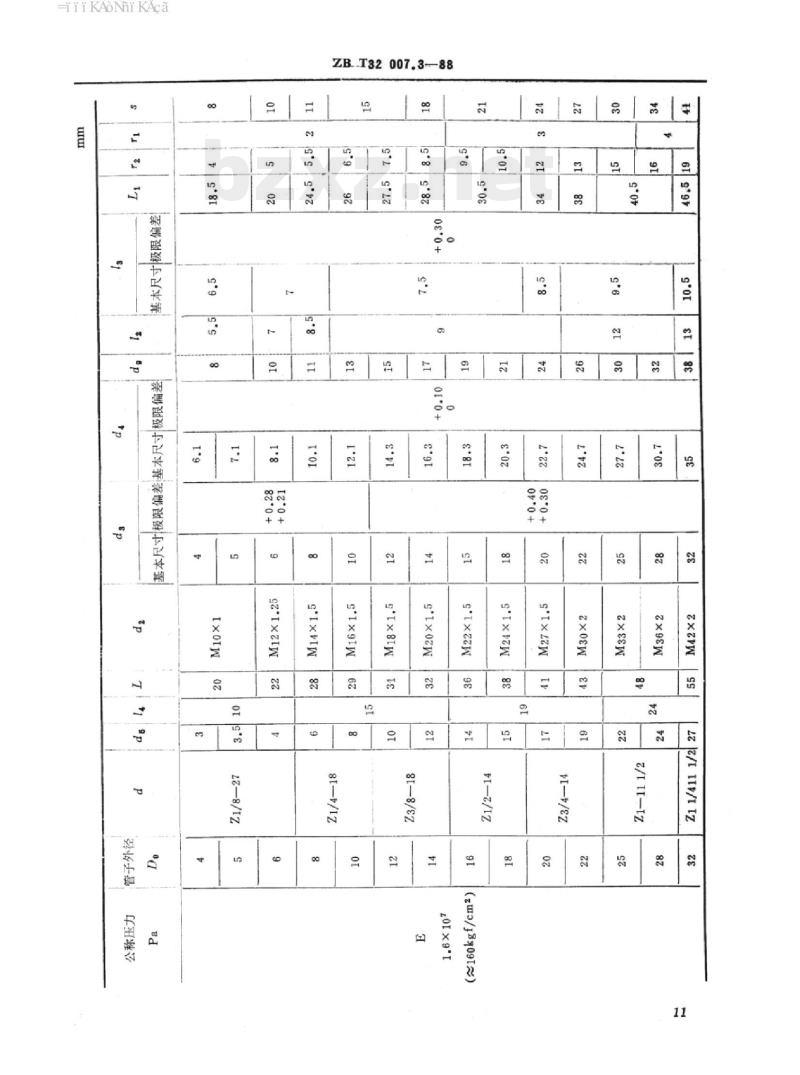

卡套式锥螺纹直角接头体的型式及尺寸见下图。并按下表的规定。国家机械工业委员会1988-03-18批准10
ZBT32-007.3-88
1988-07-01实施
iikAoNiKAca
1or-8+
81-8/8z
28—8/z
-iiiKAoNiKAca
ZBT32007.3—88

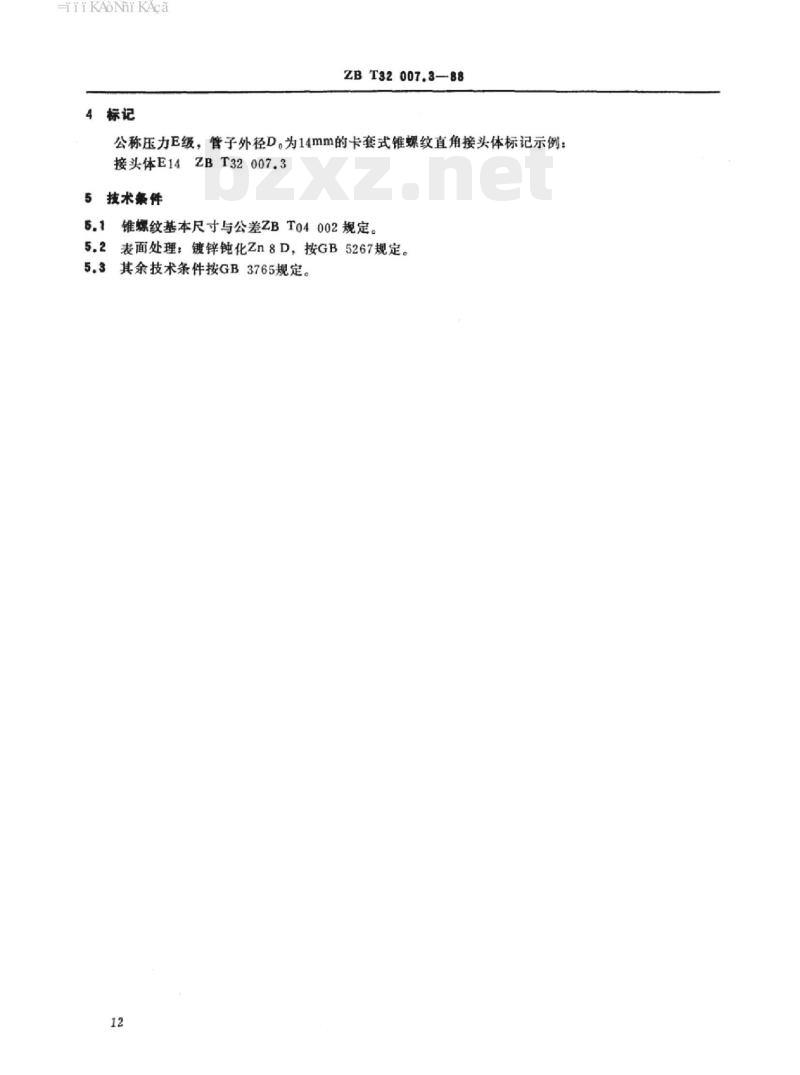

公称压力E级，管子外径D。为14mm的卡套式锥螺纹直角接头体标记示例：4ZBT32007.3
接头体E14
5技术条件
锥螺纹基本尺寸与公差ZBT04002规定。5.14
表面处理：镀锌钝化Zn8D，按GB5267规定。5.2
5.3其余技术条件按GB3765规定。12
iKAoNniKAca
ZBT32007.3—88
附录A
装配关系
（参考件）
A1卡套式锥螺纹直角接头体的装配关系见图A1，并按表A1的规定。ZBT
管子外径D。
Z1/8—27
Z1/4—18
Z3/8—18
Z1/2—14
GB3759
Z3/4—14
GB3764
Z1-111/2
Z11/4-111/2
-iiikAoNikAca
附加说明：
ZBT32007.3—88
本标准由中国汽车技术研中心提出，武汉汽车标准件研究所归口。本标准由武汉汽车标准件研究所、济南汽车制造厂负责起草14
HiiKAoNiKAca
中华人民共和国
专业标准
卡套式锥螺纹管接头体
ZBT32007.1~488
国家机械工业委员会标准化研究所出版(北京清华东路）
机械工业标准印刷厂印刷
(湖南长沙)
机械工业标准发行站发行
(湖南长沙市）
开本880×12301/16印张1.5字数48，6001989年8月第一版1989年8月第一次印刷印数2,500
定价1.30元
