QC/T 408-1999.Elbow grease aipple.
1主题内容与适用范围
QC/T 408规定了弯颈式滑脂嘴的型式、尺寸及技术条件。
QC/T 408适用于汽车上加注润滑脂用的滑脂嘴c
2引用标准
GB 5267螺纹紧 固件电镀层
GB 700普通碳素结构钢技术条件
GB 699优质碳素结枹钢钢号和一般技术条件
GB 1159油杯技术要求检验规则 包装与标志
ZB T04 002 60°牙型英寸制锥嫘纹
GB 308滚动轴承钢球
YB 191易切削结构钢技术条件
GB 1415 米制锥螺紋
3型式及尺寸

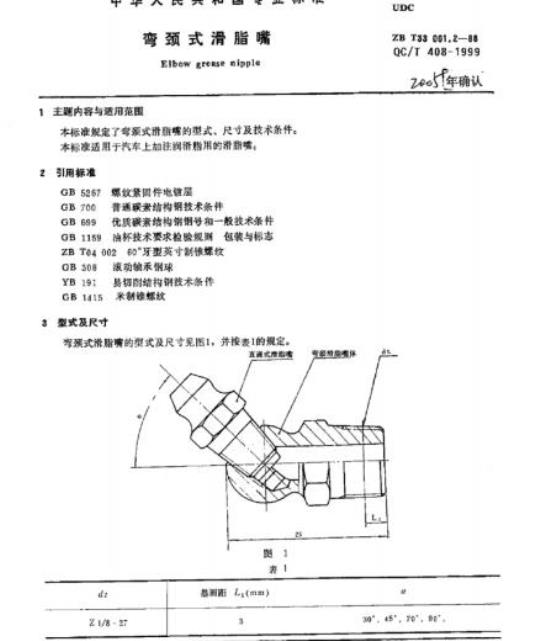

弯颈式滑脂嘴的型式及尺寸见图1，并按表1的规定。
3.1 直通式滑脂嘴
滑脂嘴ZM6 GB 1415-79

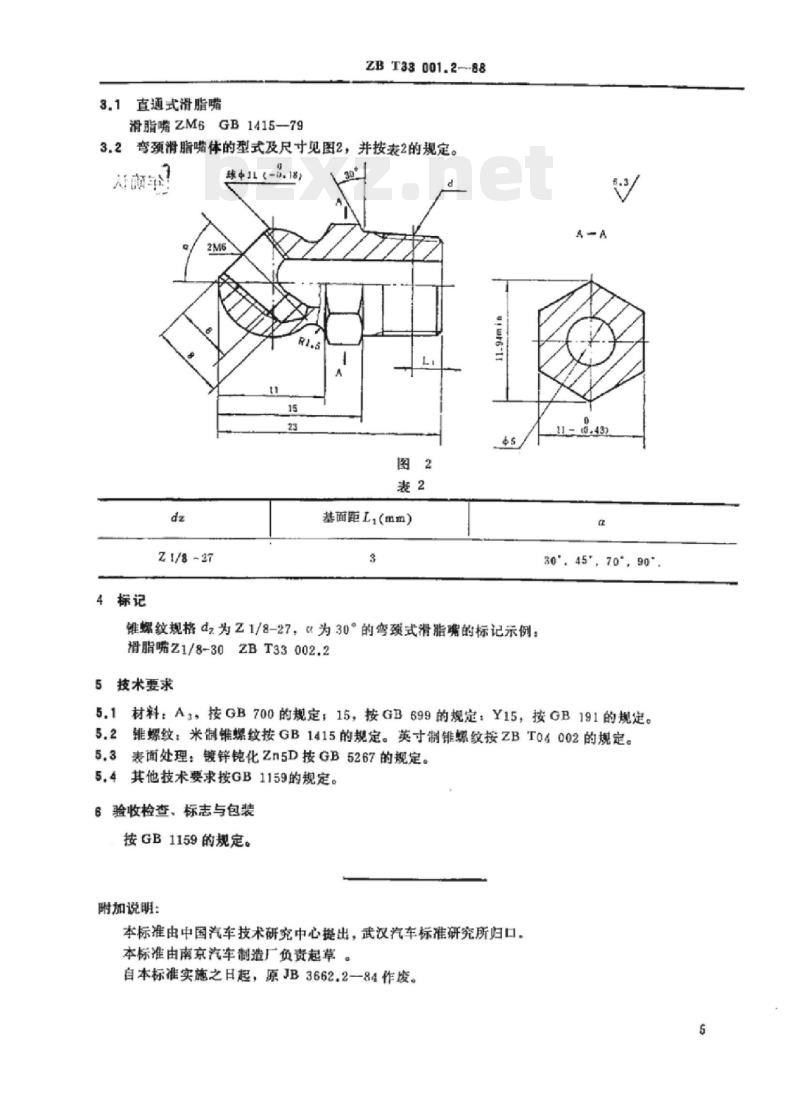

3.2弯颈滑脂嘴体的型式及尺寸见图2,并按表2的规定。
4标记
锥螺纹规格dz为Z1/8-27 为30°的弯颈式滑脂嘴的标记示例:
滑脂嘴Z1/8-30 ZB T33 002.2
5技术要求
5.1 材料: Ag,按GB 700的规定: 15, 按GB 699的规定: Y15，按GB 191的规定。
5.2 锥螺纹:米制锥螺纹按GB 1415的规定。英寸制锥螺纹按ZB T04 002的规定。
5.3表面处理: 镀锌钝化Zn5D按GB 5267的规定。
5.4其他技术要求按GB 1159的规定。
6验收检查、标志与包装
按GB 1159 的规定。
附加说明:
本标准由中国汽车技术研究中心提出，武汉汽车标准研究所归口.
本标准由南京汽车制造厂负责起草。
自本标准实施之日起，原JB 3662.2- -84作废。

中华人民共和国专业标准
弯颈式滑脂嘴
Elbowgreasenipple
1主题内容与适用范围
本标准规定了弯颈式滑脂嘴的型式，尺寸及技术条件。本标准适用于汽车上加注润滑脂用的滑脂嘴。引用标准
螺纹紧固件电镀层
GB5267
GB1159
普通碳素结构钢技术条件
优质碳结构钢钢号和一般技术条件油杯技术要求检验规则包装与标志60°牙型英寸制锥螺纹
ZBT04002
GB1415
3型式及尺寸
滚动轴承钢球
易切削结构钢技术条件
米制锥螺纹
弯颈式滑脂嘴的型式及尺寸见图1，并按表1的规定。直道式滑密嘴
弯颈督胎喷体
Z1/8-27bzxZ.net
基面距L.（mm）
国家机械工业委员会1988-03-18批准4
ZBT33 001.2-88
QC/T408-1999
年确认
30°.45.70\,90*
1988-07-01实施
3.1直通式滑脂嘴
ZB T33001.2--88
滑脂嘴ZM6GB1415-79
3.2弯颈滑脂嘴体的型式及尺寸见图2，并按表2的规定。球4t-0.18）
Z1/8-27
4标记
基面距L（mm）
螺纹规格dz.为Z1/8-27，为30°的弯颈式滑脂嘴的标记示例：滑脂嘴Z1/8-30ZBT33002.2
5技术要求
30°.45°,70\,90\
5.1材料：A3，按GB700的规定；15，按GB699的规定：Y15，按GB191的规定。5.2锥螺纹：米制锥螺纹按GB1415的规定。英寸制锥螺纹按ZBT04002的规定。5.3表面处理：镀锌钝化Zn5D按GB5267的规定。5.4其他技术要求按GB1159的规定。6验收检查、标志与包装
按GB1159的规定。
附加说明：
本标准由中国汽车技术研究中心据出，武汉汽车标准研究所归口。本标准由南京汽车制造厂负责起草。自本标准实施之日起，原JB3662.2-84作废。5
