QC/T 405-1999.Tapered thread branch tee-body.
1主题内容与适用范围
QC/T 405规定了扩口式锥螺纹三通管接头体的型式、尺寸和技术条件。
QC/T 405适用于以油、气为介质的管路系统。
2引用标准
ZBT0400260°牙型角英寸制锥螺纹
GB 5267螺纹固定件电镀层
GB 5653扩口式管接头技术条件
GB 196普遁螺纹基本尺寸
GB 197普通螺纹公差与配合
3型式及尺寸

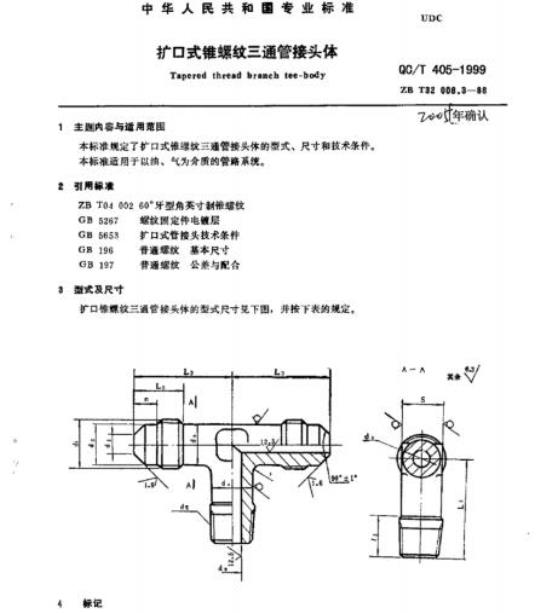

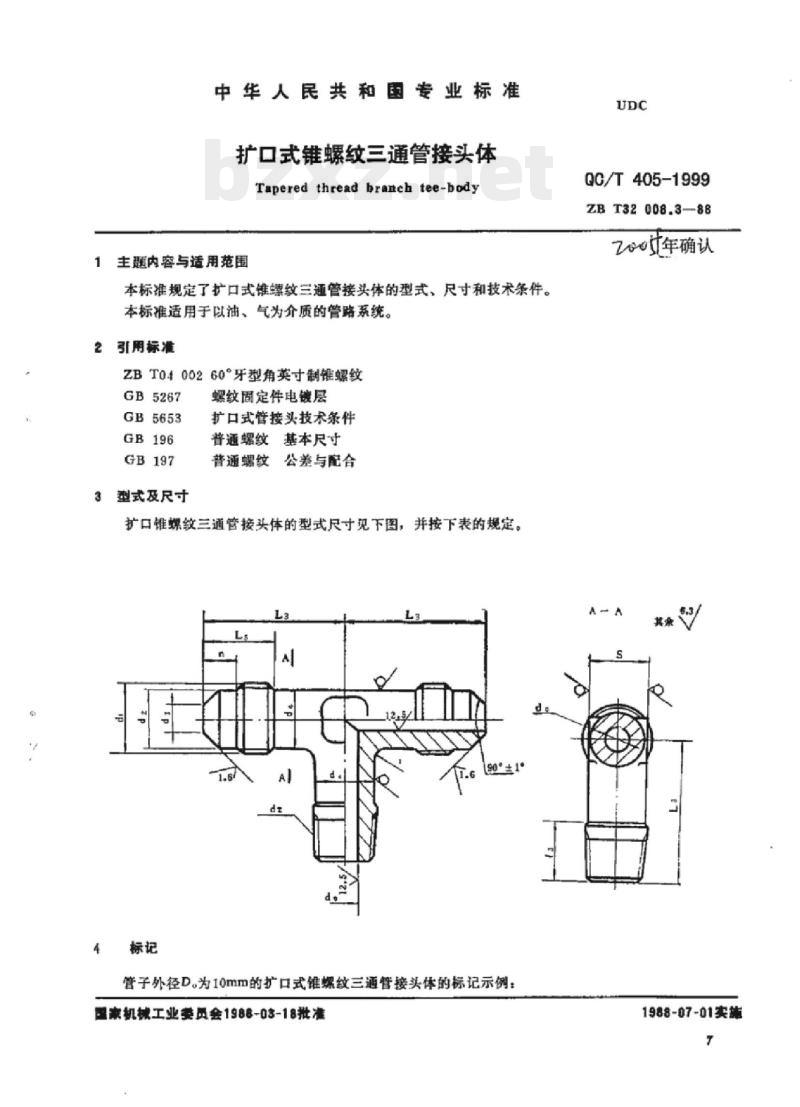

扩口锥螺纹三通管接头体的型式尺寸见下图，并按下表的规定。
4标记
管子外径D。为10mm的扩口式锥螺纹三通管接头体的标记示例: .

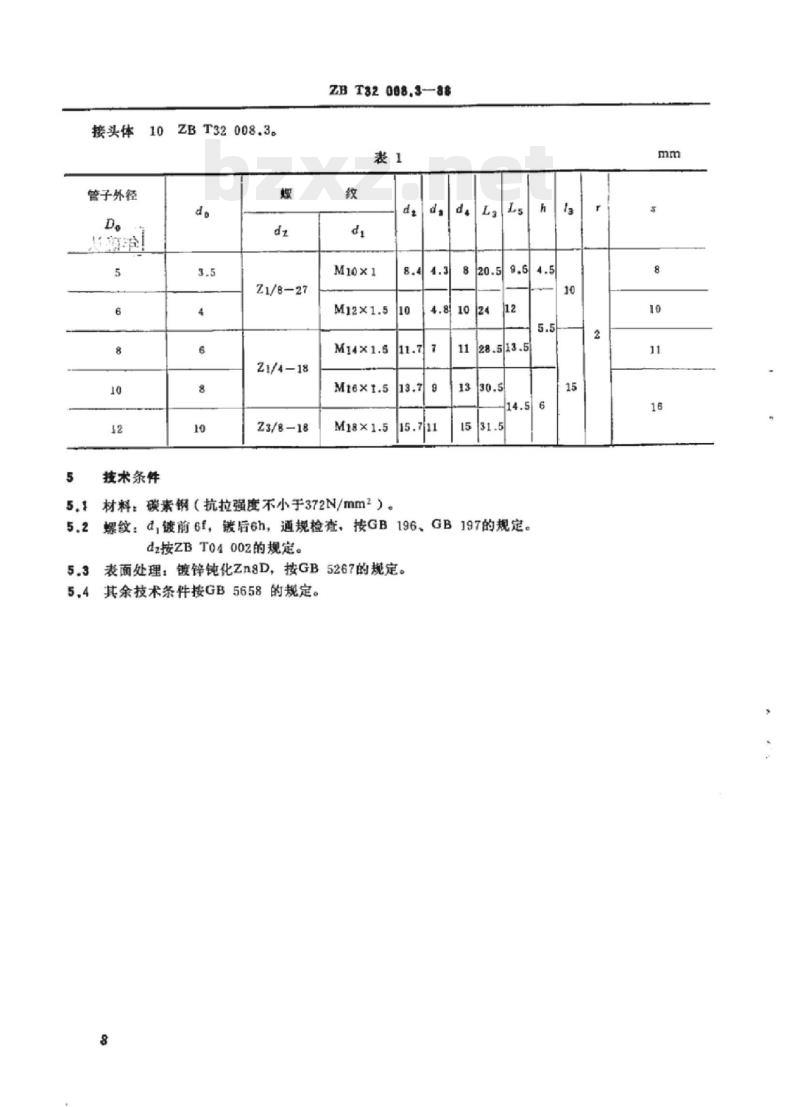

5技术条件
5.1 材料:碳素钢(抗拉强度不小于372N/mm2 )。
5.2 螺纹: d,镀前6f，镀后6h,通规检查，按GB 196、 GB 197的规定。
dr按ZB T04 002的规定。
5.3 表面处理:镀锌钝化Zn8D,按GB 5267的规定。
5.4其余技术条件按GB 5658的规定。
A1

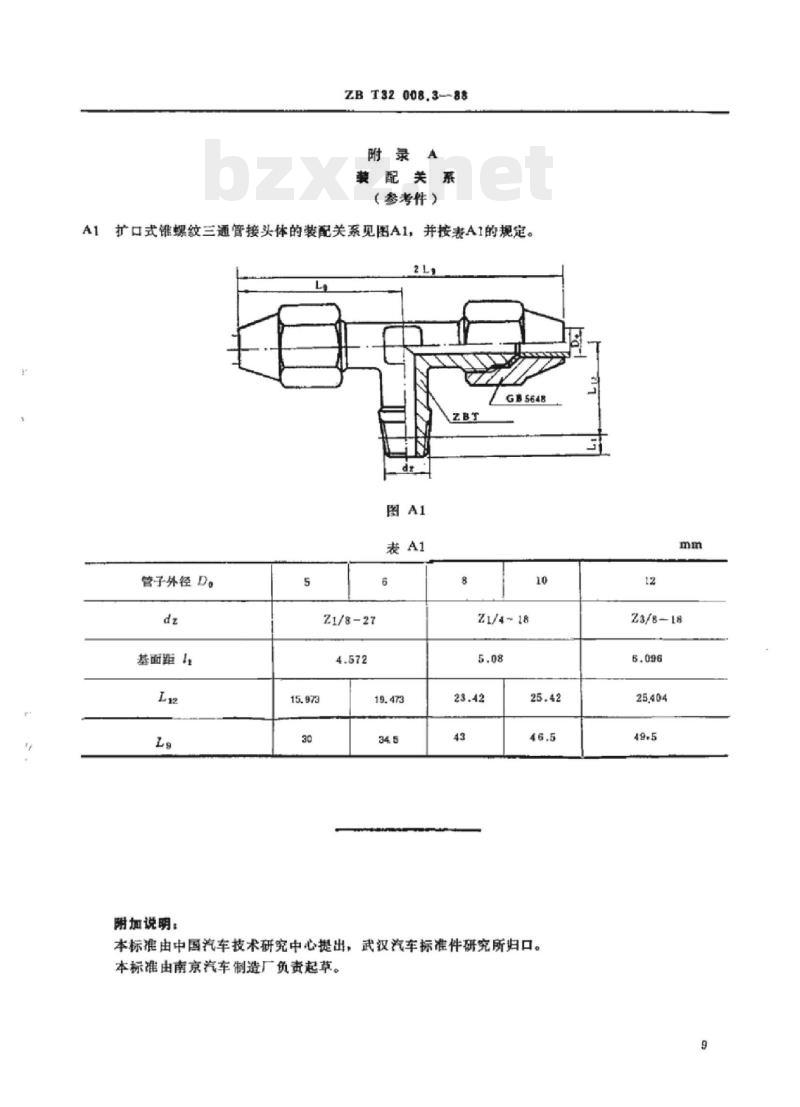

扩口式锥螺纹三通管接头体的装配关系见图A1,并按表A1的规定。
附加说明:
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归口。
本标准由南京汽车制造厂负责起草。
