QC/T 411-1999.Relief valve.
1主题内容与适用范围
QC/T 411规定了保险阀的型式、尺寸和技术条件。
QC/T 411适用于汽车万向节十字轴润滑油道等部位的保险阀。
2引用标准
ZB T04002 60°牙型角荚寸制锥螺纹
YB 191-75易切削结构钢技术条件
GB 699-65优质碳素结构钢钢号和一般技术条件
GB 4357- -84碳索弹簧钢丝
GB 700- -70普通碳索结构钢技术条件
JB 2864-81汽车 用电镀层和化学处理层
GB 5267-85螺纹紧固件电层
GB 90--85紧固件验收检查、标志与包装
3型式及尺寸
保险阀的型式及尺寸见图1至图5,并应符合其相应规定。

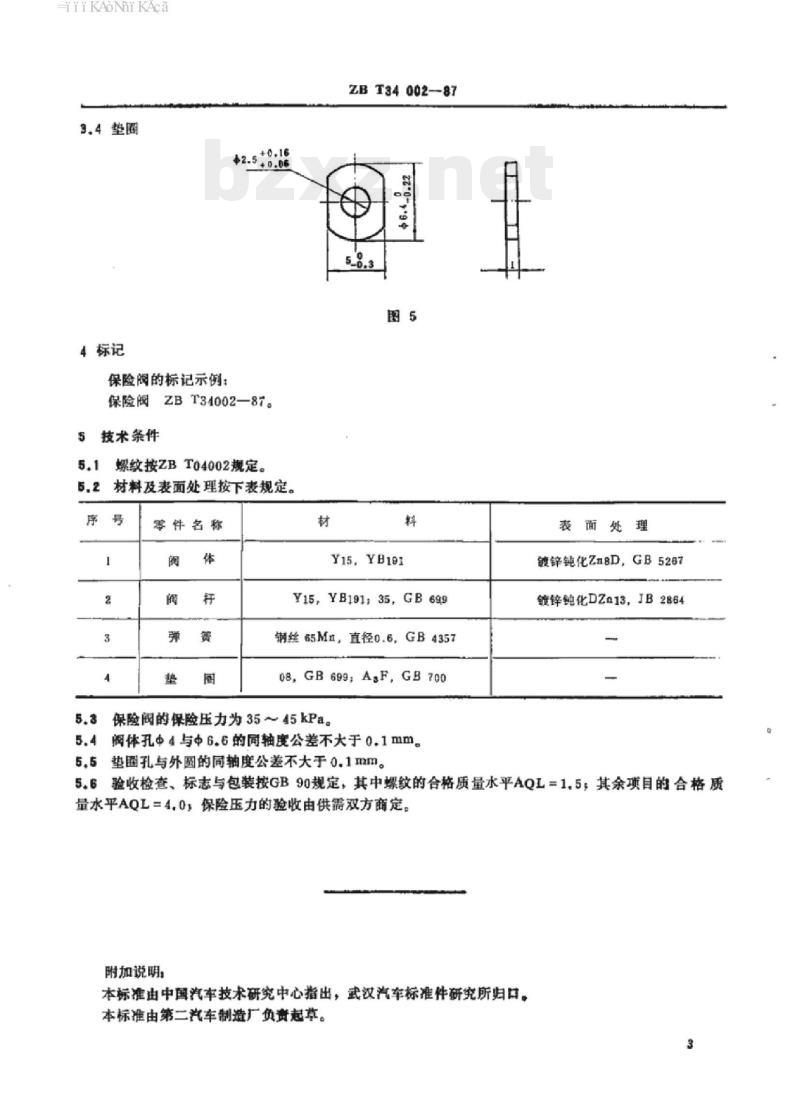

4标记
保险阀的标记示例
保险阀ZB T34002-87。
5技术条件
5.1 螺紋按ZB T04002规定。
5.2材料及表面处理按下表规定。
5.3保险阀的保险压力为 35~ 45 kPa.
5.4 阀体孔φ4与φ 6.6的同轴度公差不犬于0.1 mm。
5,5垫圈孔与外圆的同轴度公差不大于0.1 mm。
5.6验收检查、 标志与包装按GB 90规定，其中螺纹的合格质量水平AQL=1.5;其余项目的合格质量水平AQL=4,0j保险压力的验收由供需双方商定。
附加说明:
本标准由中国汽车技术研究中心指出武汉汽车标准件研究所归口。
本标准由第二汽车制造厂负责起草。
1主题内容与适用范围
QC/T 411规定了保险阀的型式、尺寸和技术条件。
QC/T 411适用于汽车万向节十字轴润滑油道等部位的保险阀。
2引用标准
ZB T04002 60°牙型角荚寸制锥螺纹
YB 191-75易切削结构钢技术条件
GB 699-65优质碳素结构钢钢号和一般技术条件
GB 4357- -84碳索弹簧钢丝
GB 700- -70普通碳索结构钢技术条件
JB 2864-81汽车 用电镀层和化学处理层
GB 5267-85螺纹紧固件电层
GB 90--85紧固件验收检查、标志与包装
3型式及尺寸
保险阀的型式及尺寸见图1至图5,并应符合其相应规定。
4标记
保险阀的标记示例
保险阀ZB T34002-87。
5技术条件
5.1 螺紋按ZB T04002规定。
5.2材料及表面处理按下表规定。
5.3保险阀的保险压力为 35~ 45 kPa.
5.4 阀体孔φ4与φ 6.6的同轴度公差不犬于0.1 mm。
5,5垫圈孔与外圆的同轴度公差不大于0.1 mm。
5.6验收检查、 标志与包装按GB 90规定，其中螺纹的合格质量水平AQL=1.5;其余项目的合格质量水平AQL=4,0j保险压力的验收由供需双方商定。
附加说明:
本标准由中国汽车技术研究中心指出武汉汽车标准件研究所归口。
本标准由第二汽车制造厂负责起草。
标准图片预览
标准内容
中华人民共和国专业标准
QC/T411-1999
ZBT34002—87
Ze年确认
保险阀
Relief valve
1988-03-21发布
国家机械工业委员会发布
1989-01-01实施
中华人民共和国专业标准
保险阀
Relief valve
主题内容与适用范围
本标准规定了保险阅的型式，尺寸和技术条件。本标准适用于汽车万向节十字轴润滑油道等部位的保险阀。2引用标准
ZBT04002
YB191-75
GB699--65
GB4357—84
GB700—70
JB2864--81
GB5267-85
GB90---85
型式及尺寸
60牙型角英寸制锥螺纹
易切削结构钢技术条件
优质碳索结构钢钢号和一般技术条件碳素弹簧钢丝
普通碳素结构钢技术条件
汽车用电镀层和化学处理层
螺纹紧固件电层
紧固件验收检查、标志与包装
保险阀的型式及尺寸见图1至图5，并应符合其相应规定。Z1/8-27
国家机械工业委员会1988-03-21批准阔杆
ZB T34002—87
1989-01-01实施

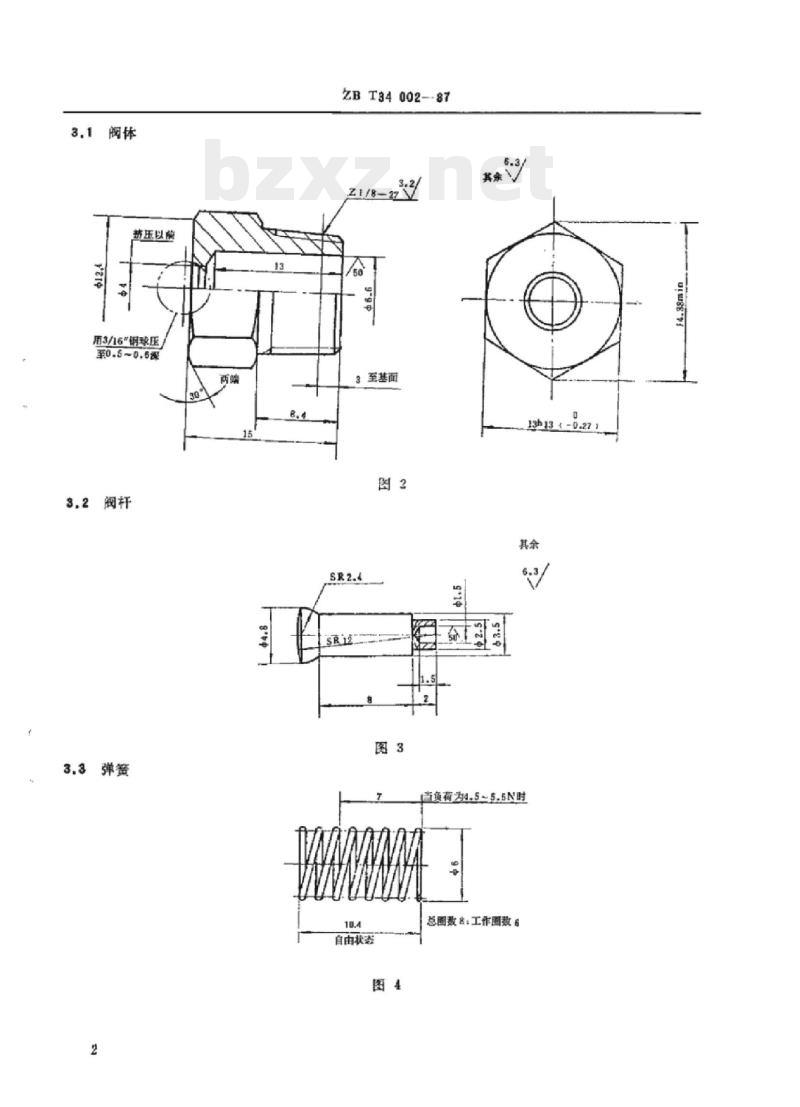

3.1阀体
