QC/T 487-1999.
QC/T 487适用于载货汽车轿车和乘员在17人以下的小型客车
1保险杠应能在汽车低速行驶与同类车辆相撞时，保护汽车部件免受或战轻损坏。
2轿车和小型齐车应装置有前后保险杠,载货汽车应装置有前保险杠。
3保险杠应相对汽车纵向对称平面左右对称。
4轿车和小型客车保险杠的长度应不小于车辆宽的90%，载货汽车的保险杠长度应不小于车辆宽的70%。
5保险杠的高度 应在保险杠水平件有效接触面的上、下翼缘处测盘。
注:为确保保险扛水平方向的有效接触区域.并沿水平方向延伸的零部件称为水平件。
6保险杠水平件(在不小于车辆宽的70%长度内)安装位置尺寸应符合下表规定。
7保险杠上、下翼缘面与腹板相交处的圆角半径尺寸应尽量小。以免减少相撞时的有效接触面积。
8保险杠应当具有-定的刚度和强度,一辆汽车应能在不小于5%的坡度路而上(干的水泥或沥清路面),向上推行另一辆同吨位满载汽车.而保险杠无明显变形。两车应对正接触。
基本车型的变型车保险杠位置尺寸可与基本车型相同
汽车类别
轿车和乘员少于或等于12人的小型客车
微型载货汽车
装载重量小于或等于2t的轻型载货汽车和乘员在12人以上的小型客车
附加说明:
本标准由国家机械工业局提出。
本标准由全国汽车标准化技术委员会归口。
本标准起草单位:长春汽车研究所。
本标准主要起草人:邱仲清.

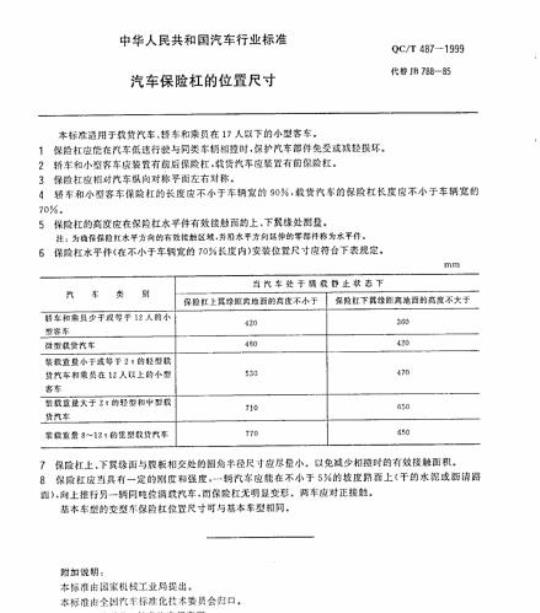

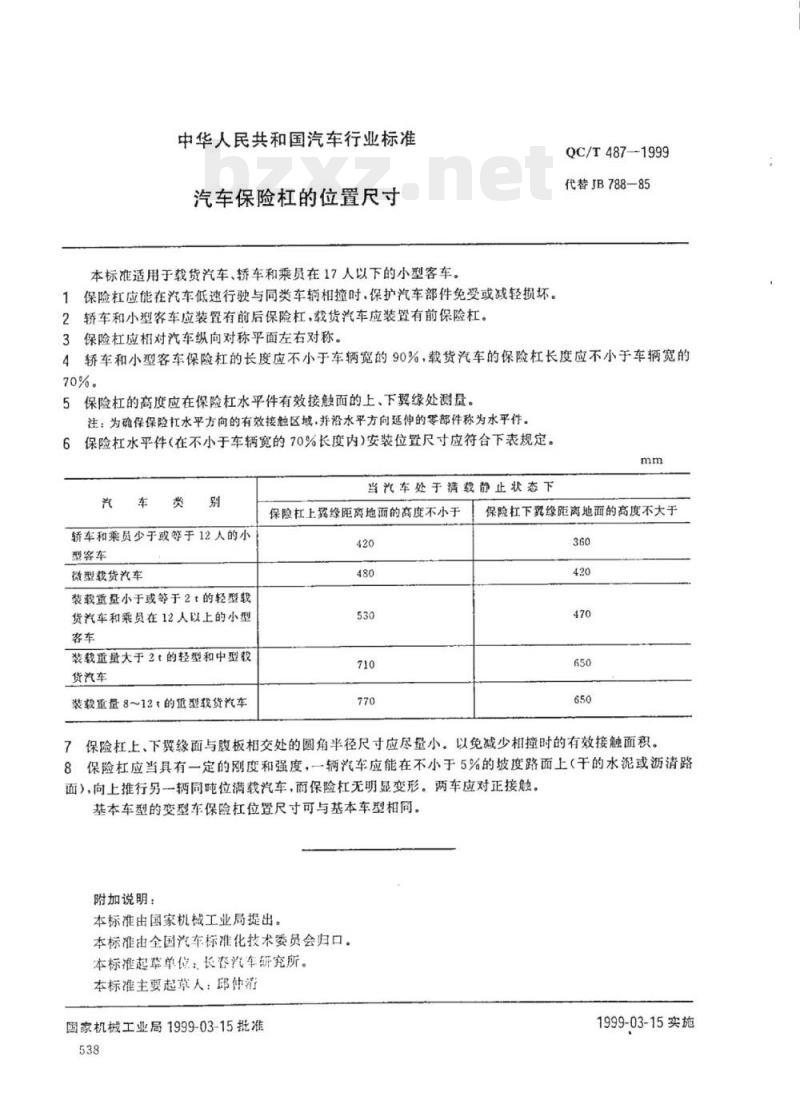

中华人民共和国汽车行业标准
汽车保险杠的位置尺寸
本标准适用于载货汽车、轿车和乘员在17人以下的小型客车。1保险杠应能在汽车低速行驶与同类车辆相撞时，保护汽车部件免受或减轻损坏。2轿车和小型客车应装置有前后保险杠，载货汽车应装置有前保险杠。QC/T487-1999免费标准下载网bzxz
代替JB788—85
3保险杠应相对汽车纵向对称平面左右对称。轿车和小型客车保险杠的长度应不小于车辆宽的90%，载货汽车的保险杠长度应不小于车辆宽的4
70%。
保险杠的高度应在保险杠水平件有效接触面的上、下翼缘处测量。5
注：为确保保险杠水平方向的有效接触区域，并沿水平方向延伸的零部件称为水平件。6保险杠水平件（在不小于车辆宽的70%长度内）安装位置尺寸应符合下表规定。mm
汽车类别
轿车和乘员少于或等于12人的小型客车
微型载货汽车
装载贡量小于或等于2的轻型载
货汽车和乘员在12人以上的小型客车
装载重量大于2的轻型和中型载
货汽车
装载置量8~12t的量型载货汽车
当汽车处于满载静止状态下
保险杠上翼终距离地面的高度不小于420
保险杠下翼缘距离地面的高度不大于360
保险杠上、下翼缘面与胶板相交处的圆角半径尺寸应尽量小。以免减少相撞时的有效接触面积。8保险杠应当具有一定的刚度和强度，一辆汽车应能在不小于5%的坡度路面上（干的水泥或沥清路面），向上推行另辆同吨位满载汽车，而保险杠无明显变形。两车应对正接触。基本车型的变型车保险杠位置尺寸可与基本车型相同。附加说明：
本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：长咨汽车研究所。本标准主要起掌人：邸仲清
国家机械工业局1999-03-15批准538
1999-03-15实施
