标准内容
ICS43.040
中华人民共和国汽车行业标准
QC/T928—2013
中间固定式塑料管线夹
Plastic cable and tubing clips with interfix hole2013-04-25发布
电话：4w.c79385.o
2013-09-01实施
中华人民共和国工业和信息化部发布专大#配
1范围
2规范性引用文件
3型式与尺寸
4技术条件
5产品编号
附录A（规范性附录）
中间固定式塑料管线夹的应用
QC/T928-—2013
QC/T928—2013
本标准按照CB/T1.1-2009给出的规则起草，本标准附录A为规范性附录。
本标准出全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：广州汽车集团股份有限公司汽车工程研究院、长安福特马自达汽车有限公司南京公司。
本标准士要起草人：赵喆、段连祥、卢丽娟、黄波。本标准为首次发布。
1范围
中间固定式塑料管线夹
本标准规定了中间固定式塑料管线火的型式与尺寸，技术条件。QC/T928—2013免费标准下载网bzxz
本标准规定的中间固定式塑料管线火包括单管，双管两种型式和两种安装孔直径（d=6.5或d=8.0)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002,idtIS03269:2000）CB/T90.2紧固件标志与包装
QC/T268汽车冷冲压加工零件末注公差尺寸的极限偏差QC/T326汽车标准件产品编号规则QC/T29017汽车模制塑料零件未注公差尺寸的极限偏差3型式与尺寸

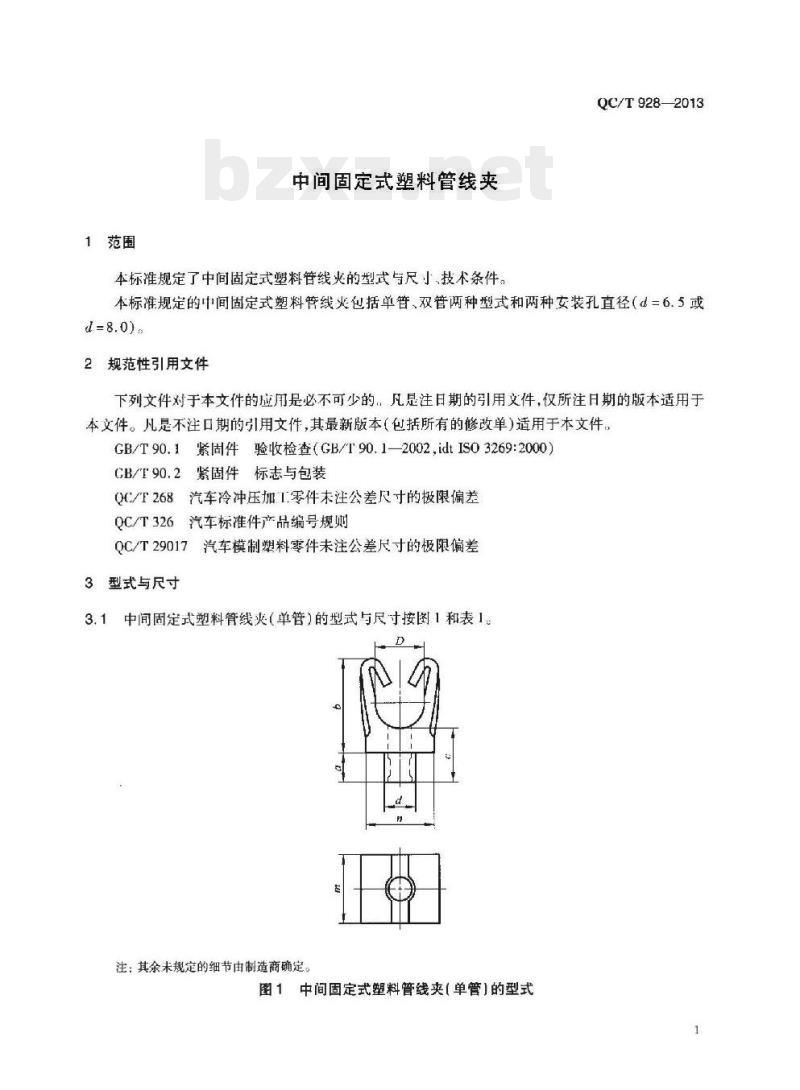

3.1中间固定式塑料管线夹(单管)的型式与尺寸按图1和表1注：其余未规定的细节由制造商确定。图1中间固定式塑料管线夹（单管)的型式1
QC/T 928--2013
规格代号
10.0~10.2
12.0~12.2
14.0~14.2
16.0~16.2
6.35~6.55
7.85~8.05
表１尺寸

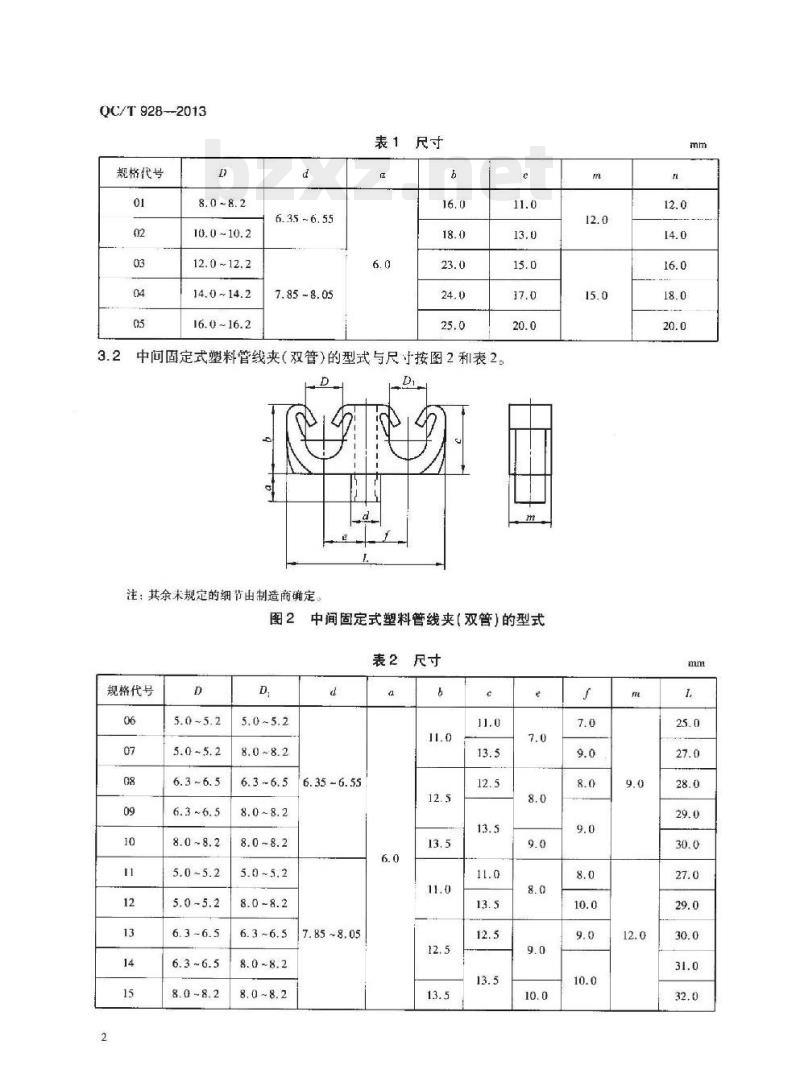

中问固定式塑料管线夹（双管）的型式与尺寸按图2和表2。注：其余未规定的细节由制造商确定。11.0
图2中间固定式塑料管线夹（双管）的型式表2
规格代号
6.35 ~6.55
7.85~8.05
4技术条件
QC/T928—2013
中间固定式塑料管线火的技术条件按表3，中间固定式塑料管线夹的应用见附录A。表3技术条件
末注公差
验收检查
标志与包装
产品编号
管线夹本体、销：聚酰胶，推存选用PA66不允许有变色、变形及变质；
不允许有裂纹、毛刺，“飞边、划伤、凹陷、气泡、波纹、杂质以及表面粗糙不平黑色
QC/T29017
按 GB/T 90. 1,其中 AQL=4. 0
中间固定式塑料管线夹的产品编号按QC/T326的规定QC/T928—2013
附录A
（规范性附录）
中间固定式塑料管线夹的应用
中间固定式塑料管线夹（单管）的应用按图A.1和表A,1。A.1
管线夹本体
供货状态
管线夹本体
安装后
A.1中间固定式塑料管线夹(单管)的应用尺寸
管线夹本体规格代号
塑料销长度！
注：1金属薄板底孔未注公差按QC/T268的规定。塑料销直径由制造商确定。
供货时塑料销预压人管线
夹本体的深度1（参考）
中间固定式塑料管线夹（双管）的应用按图A.2和表A.2。金属薄板底孔D
管线夹本体规格代号
供货状态
管线夹本体
管线卖本体
安装后
图A.2中间固定式塑料管线夹（双管）的应用表A.2尺寸
塑料销长度［
金属薄板底孔未注公差按QC/T268的规定。注：
2塑料销直径由制造商确定。
供货时塑料销预压入管
线夹本体的深度1（参考）
QC/T928—2013
金属薄板底孔D
S/N:1580242·120
158024212006
中华人民共和国汽车行业标准
中间固定式塑料管线夹
QC/T928—2013
中国计划出版社出版
网址：jlpress.com
地址：北京市西城区木整地北里甲11号国宏大厦C座3层邮政编码：100038电话：（010）63906433（发行部）新华书店北京发行所发行
三河富华印刷包装有限公司印刷680mm×1230mm1/160.75印张 12千字2013年9月第1版，2013年9月第1次印刷统一书号：1580242·120
定价：12.00元
版权所有
慢权必究
俊权举报电话：（010）63906404如有印装质量问题，请寄本社出版部调换
